Abschluss-Erdungsset – Sichere Erdung für PV-Module und Gestellmontage – UV beständig
Mit dem Abschluss-Erdungsset erhalten Sie ein komplettes Erdungsmodulset für die sichere Ableitung gefährlicher Spannungen in Photovoltaikanlagen. Es sorgt für eine zuverlässige elektrische Verbindung zwischen Solarmodulen, Rahmen und Erdungsleitung – und schützt so Ihre Anlage effektiv vor elektrischen Fehlströmen, Überspannungen und Blitzeinschlägen.
Eigenschaften & Vorteile
-

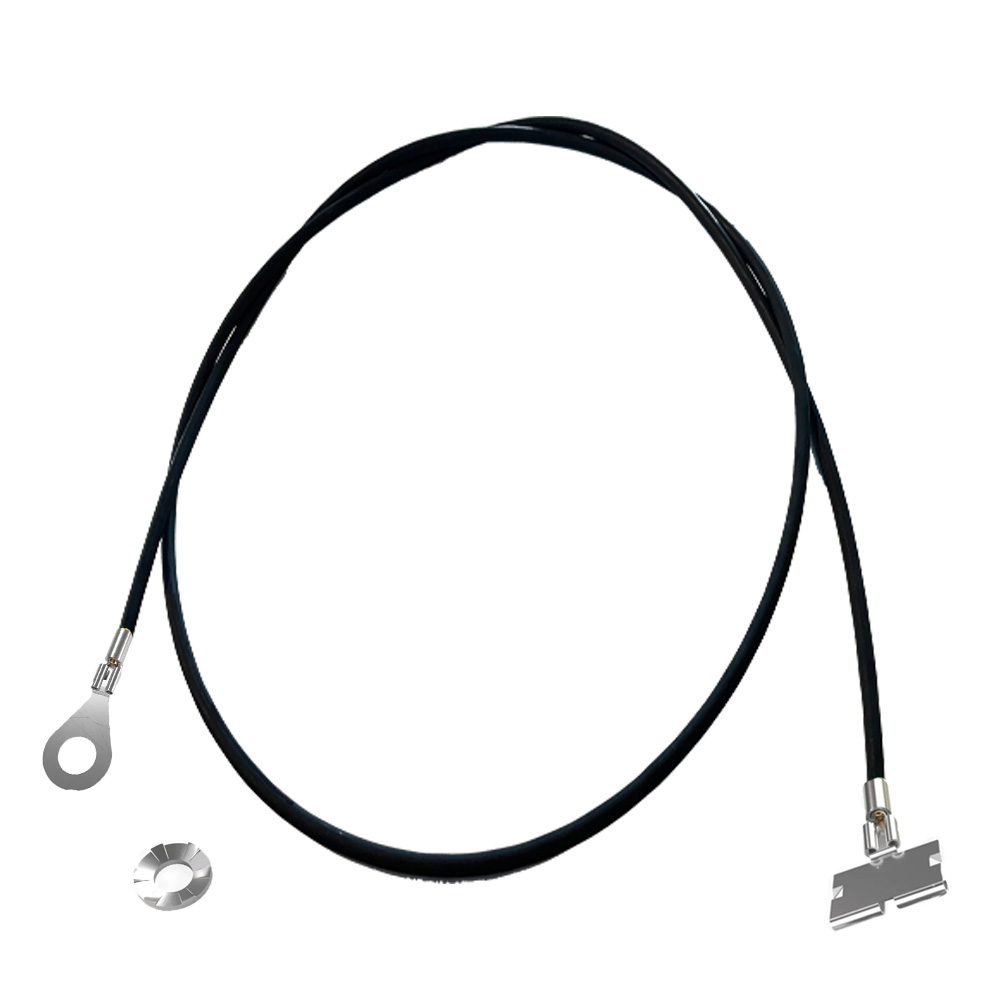

Komplettes Set: Vormontierte Erdungskabel inklusive Erdungsklemmen und Öse – alles, was Sie für eine sichere Erdung benötigen.
-
Direkter Anschluss über Pfosten: Direkterdung ohne separate Schienen oder zusätzliche Verbindungselemente. Ideal für Anlagen mit Pfosten- oder Gestellmontage.
-
Einfache Installation: Plug-and-Play-System für schnelle Montage ohne Spezialwerkzeug – perfekt für den Einsatz im Feld.
-
Langlebig & robust: UV-beständiger, verzinnter Kupferleiter mit wetterfester Isolierung für den Außenbereich.
-
Sichere Kontaktverbindung: Verzinkter Stahl-Erdungsklemmen sorgen für eine dauerhaft leitfähige Verbindung zwischen Modulrahmen und Erdungssystem.
Technische Daten – Lieferumfang
| Merkmal | Beschreibung |
|---|---|
| Kabellänge: | ca. 75 cm |
| Leiterquerschnitt: | 6 mm² verzinntes Kupfer |
| Anschlussarten: | Flachklemme und Ringöse (M8) |
| Material: | Verzinkter Stahl / UV-beständiges Kupferkabel |
| Einsatzbereich: | PV-Module, Gestell- und Pfosten-Erdung |
Anwendungsbereich
Das Abschluss-Erdungsset eignet sich besonders für PV-Anlagen mit Pfosten- oder Gestellmontage, bei denen jedes Modul einzeln oder im Verbund geerdet werden kann . Es ist kompatibel mit gängigen Modultypen und Montagesystemen und erfüllt alle aktuellen Normen zur Erdung und zum Potentialausgleich in Photovoltaikanlagen.
