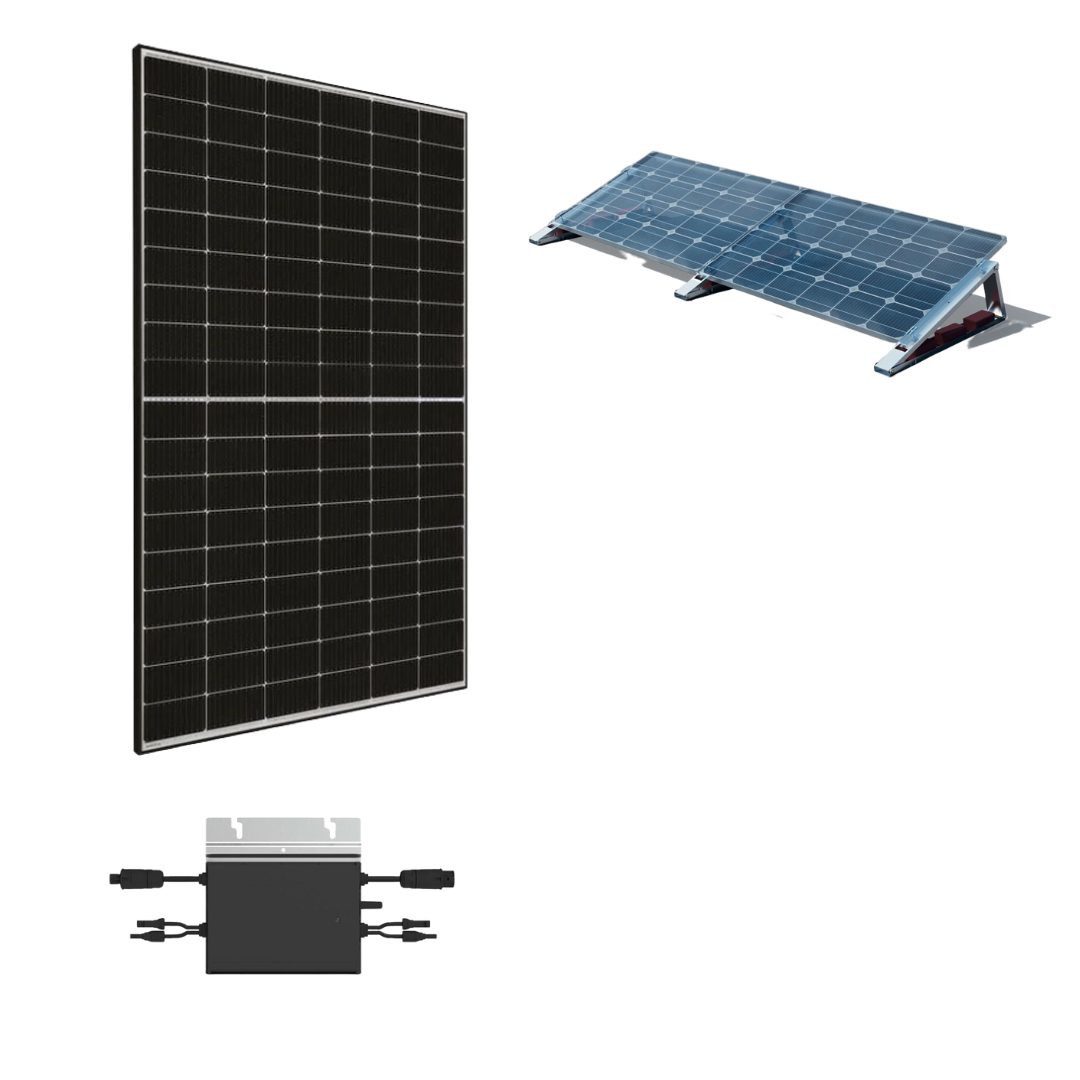

Balkonkraftwerk 800W – Hoymiles und 2x JA Solar Black Frame Flachdach Set

Balkonkraftwerk mit Montageset für ein Flachdach

In diesem Balkonkraftwerk ist ein Montageset für das Flachdach enthalten, damit können Sie zwei PV Module nebeneinander aufstellen. Mit dem Wechselrichter von Hoymiles HM-800 lassen sich bis zu 800W einspeisen, ein Anschlusskabel mit Schukostecker (Länge 5m) ist im Paket enthalten. Zwei PV Module von JA Solar in Black Frame Ausführung sorgen wir die Energiegewinnung. Mit der Datenübertragungseinheit von Hoymiles DTU-Wlite lässt sich die Anlage überwachen.

1x Hoymiles Mikro-Wechselrichter HMS-800

• Anzahl MPP-Tracker: 2
• MPPT Spannungsbereich: 16 V bis 60 V
• MPPT Nennwirkungsgrad: 99,8 %
• Maximaler Eingangskurzschlussstrom: 2 × 25 A (DC)
• Nennausgangsstrom: 3480 mA (AC)
• Nennausgangsspannung/-bereich: 230 V / 180-275 V (AC)
• Netzfrequenz (Hz): 50 Hz (AC)
• Leistungsfaktor (einstellbar): > 0,99; 0,8 voreilend; 0,8 nacheilend
• Klirrfaktor: < 3 %
• Nächtl. Stromverbrauch: < 50 mW
• Umgebungstemperaturbereich: -40 °C bis +65 °C
• Lagertemperaturbereich: -40 °C bis +85 °C
• Funk-Frequenzband: 2400 – 2500 MHz
• Produktgarantie: 12 Jahre (vom Hersteller)
• Schutzart: IP67 (Außenbereich)
• Zertifizierungen: VDE-AR-N 4105: 2018, EN 50549-1: 2019, VFR 2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000-3-2/-3

2x PV Modul JA Solar JAM54D40 Black Frame

• Max. Nennleistung: 445W
• Wirkungsgrad: 22,3%
• Leistungstoleranz: 0-5W
• Max. Systemspannung: 1500V
• Max. zulässiger Rückstrom: 30A
• Zelltyp: Monokristalline Halbzellen
• Farbe: Schwarz
• Höhe: 1762mm
• Breite: 1134mm
• Stärke: 30mm
• Gewicht: 22kg
• Kabellänge: 1200mm

FlatFlex Montageset für Flachdächer – Aufständerung für 2 PV Module

Unsere universelle Flachdach-Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks oder Balkonkraftwerkes.

Einfache Montage, geringes Gewicht und leicht zu transportieren, direkte Modulbefestigung ohne zusätzliche Montageschienen, es sind unterschiedliche Neigungswinkel einstellbar (10°/15°/20°).

Befestigung durch Auflast z.B. mithilfe von Beton-Pflastersteinen oder mechanisch.

Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module nebeneinander aufgebaut werden.

PV Montageset FlatFlex

• 3x FlatFlex Flachdach-Aufständerung
• 3x FlatFlex Bautenschutz 110x110mm, je 3 Stück
• 6x Zylinderkopfschraube 45mm
• 4x Endklemme schwarz
• 2x Mittelklemme schwarz

Technische Daten

• Werkstoff: EN AW-5005 (AlMg1)
• Blechstärke: 1,5 mm
• Länge Grundschiene: 1150 mm
• Breite Grundschiene: 115 mm
• Länge Modulauflage: 900 mm
• Neigungswinkel: 10°/15°/20°
• Masse-Set: 9,5 kg
• Modulbefestigung: Mittel-/ Endklemme mit Zylinderkopfschraube M8
• Im aufgebauten Zustand Grundfläche (LxBxH): ca. 366 x 120 x 50 cm

Technische und rechtliche Hinweise

Vor der Montage muss geprüft werden, ob das Produkt den statischen Anforderungen vor Ort entspricht. Bei Dachanlagen ist grundsätzlich die bauseitige Tragfähigkeit des Daches zu prüfen.

Anlagen dürfen nur von Personen montiert und in Betrieb genommen werden, die aufgrund ihrer fachlichen Eignung (z.B. Ausbildung oder Tätigkeit) bzw. Erfahrung die vorschriftsmäßige Durchführung gewährleisten können.

Nationale und ortsspezifische Bauvorschriften, Normen und Umweltschutzbestimmungen sind unbedingt einzuhalten.

Arbeitsschutz- und Unfallverhütungsvorschriften, entsprechende Normen sowie Vorschriften der Berufsgenossenschaft sind einzuhalten.

Die Montageanleitungen der Modulhersteller sind zu beachten.

Haftungsausschluss

Bei Nichtbeachtung unserer Montagevorschriften und Montageanleitungen und Nichtverwendung aller Systemkomponenten sowie beim Ein- und Ausbau von Bauteilen, die nicht über uns bezogen wurden, übernehmen wir für daraus resultierende Mängel und Schäden keine Haftung.
