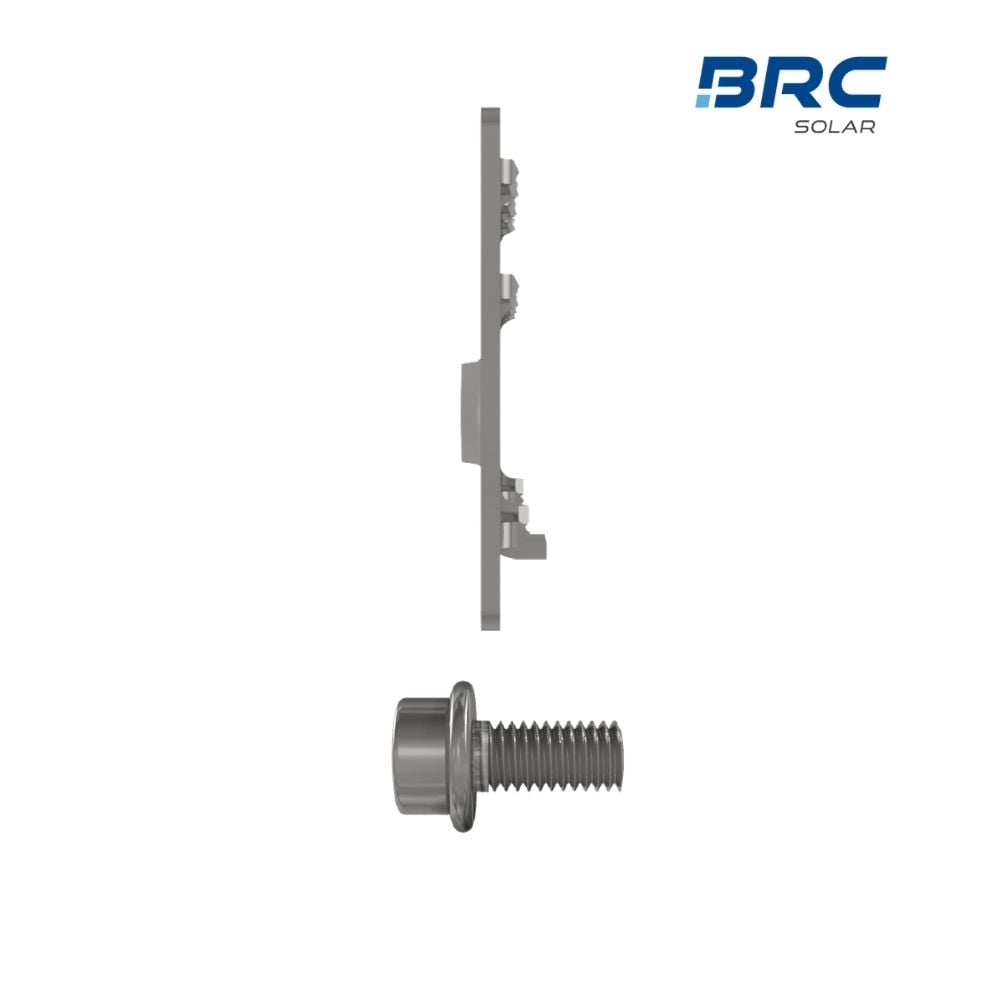

BRClamp – Modulrahmenmontage für alle BRC-Optimierer
Die BRClamp ist die praktische Montagehilfe für eine schnelle und sichere Befestigung von BRC Leistungsoptimierern direkt am Modulrahmen. So gelingt eine saubere, effiziente Installation deiner PV-Anlage: Du vormontierst Optimierer und Klemme bereits am Boden am Solarmodul – auf dem Dach müssen anschließend nur noch die Strangkabel verbunden werden.
Vorteile für Installation & Alltag
- Maximale Zeitersparnis: Vormontage am Boden reduziert Arbeitsschritte auf dem Dach.
- Mehr Flexibilität: Optimierer wahlweise am Modulrahmen oder am Montagegestell montierbar.
- Robuste Qualität: Edelstahl-Ausführung für langlebigen Einsatz im Außenbereich.
- Ordentliche Installation: Direkte Rahmenmontage sorgt für eine saubere Befestigung.
Montage & Anwendung
Die BRClamp wird mit der mitgelieferten M8-Schraube montiert. Schraube zunächst locker eindrehen, die Seite „Optimizer facing side“ auf die Vorderseite des Optimierers setzen und darauf achten, dass die BRClamp korrekt in der Aussparung sitzt. Für die Platzierung wählst du eine Seite des Modulrahmens auf der Rückseite des Moduls. Wichtig: Die Schraube darf die Modulrückseite nicht berühren. Anschließend Optimierer und BRClamp am zwischengefassten Modulrahmen befestigen und die Schraube mit 9 Nm festziehen.
Kompatibilität
Die BRClamp ist als Montagehilfe für alle BRC-Optimierer ausgelegt und eignet sich ideal für Neuinstallationen sowie Nachrüstungen in Photovoltaik-Systemen mit Leistungsoptimierern.
Lieferumfang
- 1× BRClamp
- 1× M8 Schraube
Technische Daten
- Abmessungen (B × L × H): 40 mm × 53 mm × 1,5 mm
- Gewicht: 33 g
- Material: Edelstahl
- Anbringung: mit mitgelieferter M8 Schraube
- Schraubenkopf: 6 mm (Innensechskant)
- Anzugsmoment: 9 Nm
- Verpackungseinheit: 150 Stück pro Karton (15× Tüten à 10 Stück)
Tipp: Bitte vor der Montage sicherstellen, dass das Modul für die Optimierer-Montage mit der BRClamp geeignet ist und die Schraubenlänge die Modulrückseite nicht beschädigt.
