Flachdach-Aufständerung – “Flat-Flex”-Set – für 1 x PV-Modul 35° Süd-Ausrichtung

Unsere universelle Flachdach-Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks: Montagefreundlich, leicht & transportoptimiert, direkte Modulbefestigung ohne zusätzliche Montageschienen, Neigungswinkel 35°, Befestigung durch Auflast z.B. mit Hilfe von Beton-Pflastersteinen oder mechanisch. Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module hintereinander aufgebaut werden. Das Set besteht aus folgenden Komponenten: 2x Flachdach-Aufständerung “FlatFlex” 2 x EPDM Bautenschutz “”FlatFlex”, 110x110mm, 3 Stück 4 x Zylinderkopfschraube 45mm 4 x Endklemme schwarz 30mm RH Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter “Set Kleinkraftwerke”. Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.

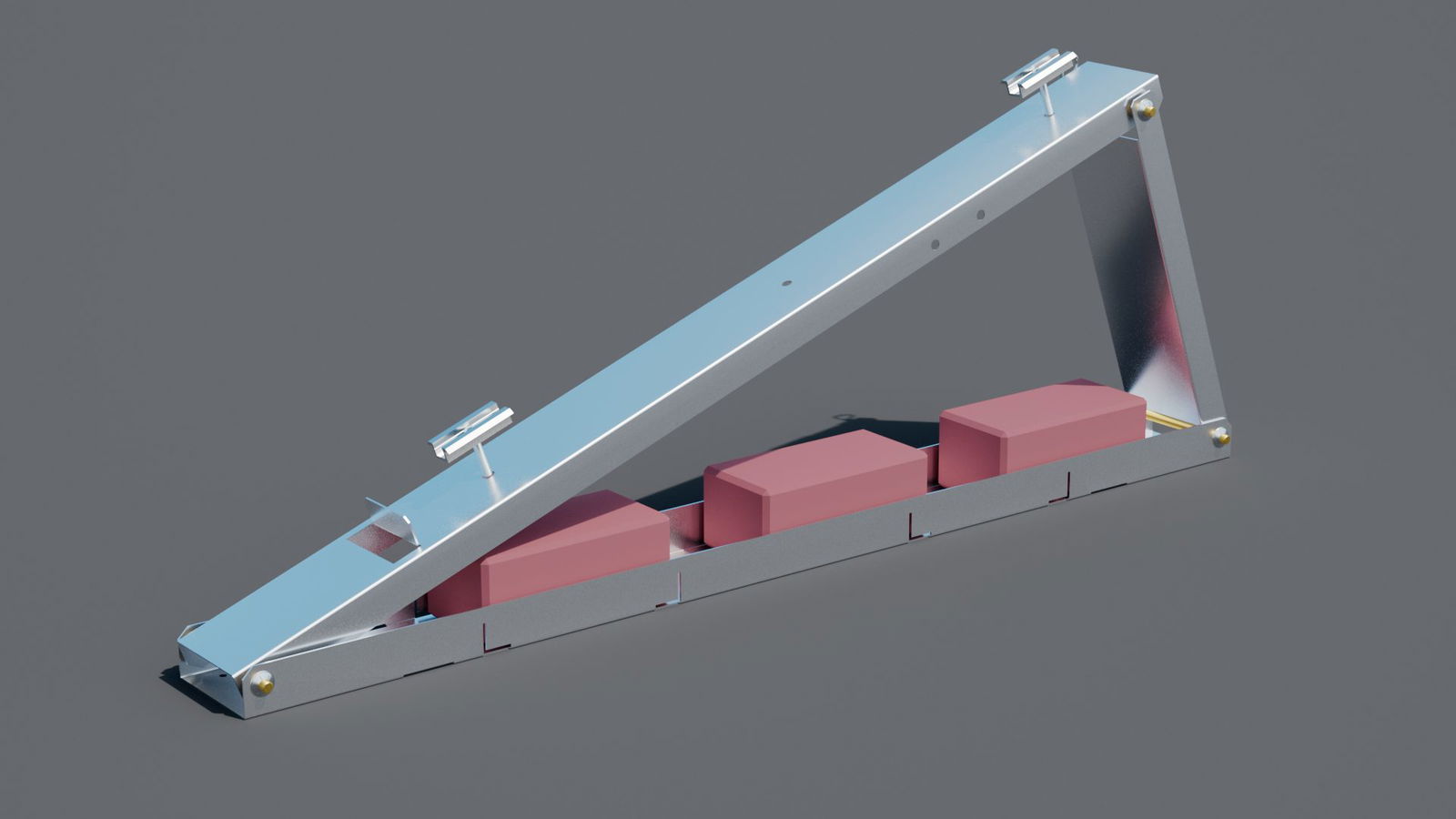

Die vormontierte Aufständerung wird mit Hilfe einem Gewindebolzen M10 oder eines Stahlbolzens im gewünschten Neigungswinkel aufgestellt und mit Stoppmutter oder Federsplint in der Position verriegelt.

Die Auflast (Beton-Pflastersteine 200x100x100mm) wird direkt in der unteren Schiene eingelegt.

Passende EPDM-Abschnitte sind im Set inbegriffen. Diese können optional – je nach Untergrund – unter der Flachdach-Aufständerung angebracht werden.

Die PV-Modulklemmen werden Zylinderkopfschrauben M8 in den eingebrachten Gewinden befestigt.
