FlatFlex – Flachdach-Aufständerung Set für 3 PV-Module nebeneinander

Montageset für Flachdächer – Aufständerung für 3 PV Module

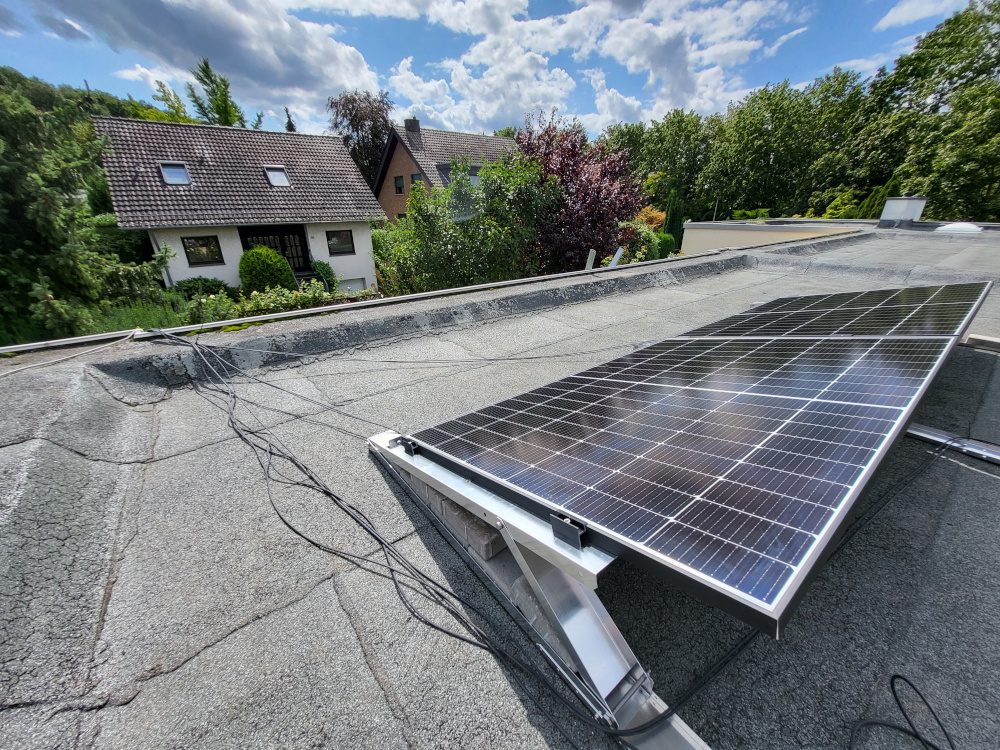

Unsere universelle Flachdach-Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks oder Balkonkraftwerkes.

Montagefreundlich, leicht & leicht zu transportieren, direkte Modulbefestigung ohne zusätzliche Montageschienen, es sind unterschiedliche Neigungswinkel einstellbar (10°/15°/20°).

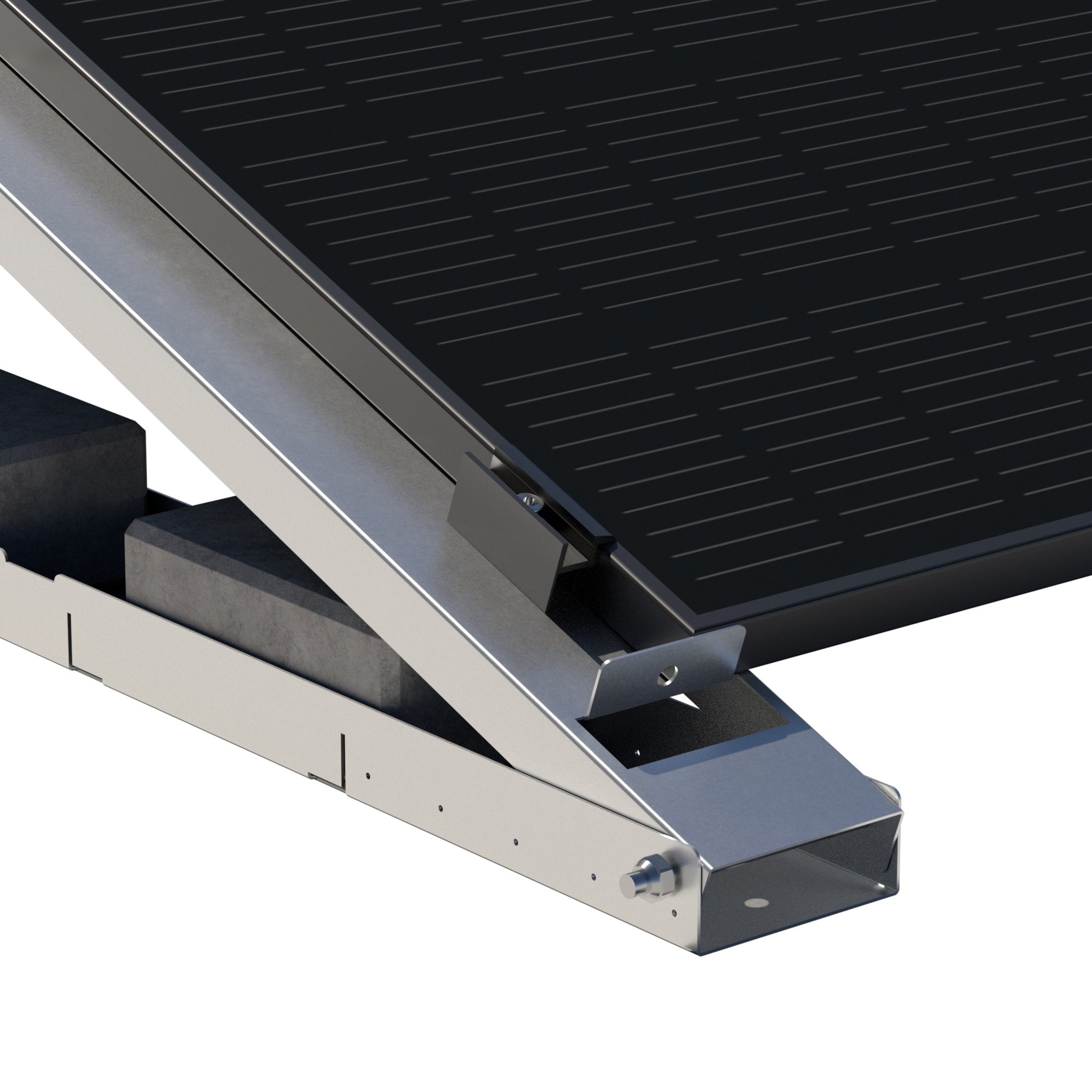

Befestigung durch Auflast z.B. mithilfe von Beton-Pflastersteinen oder mechanisch.

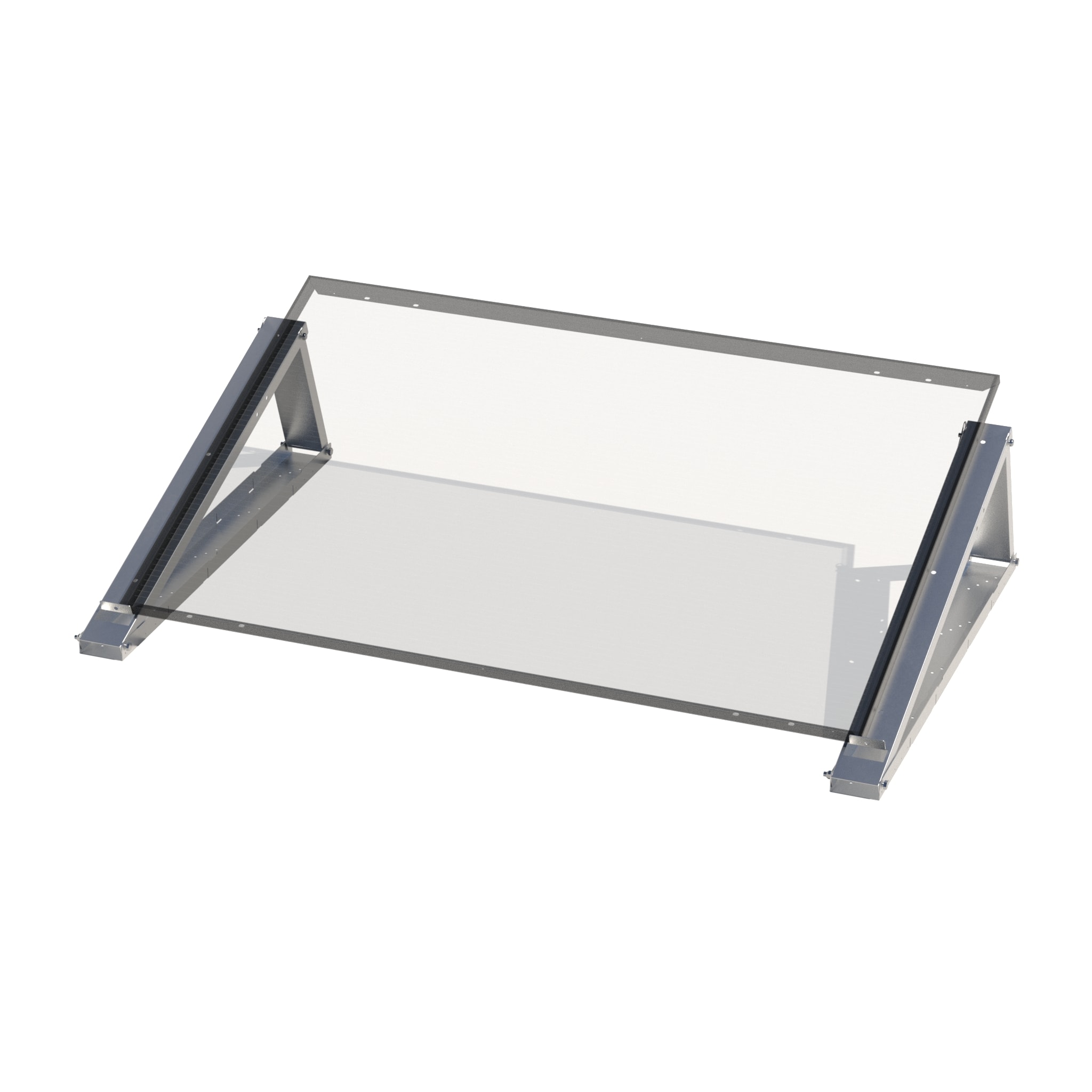

Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module nebeneinander aufgebaut werden.

Das Set besteht aus folgenden Komponenten:

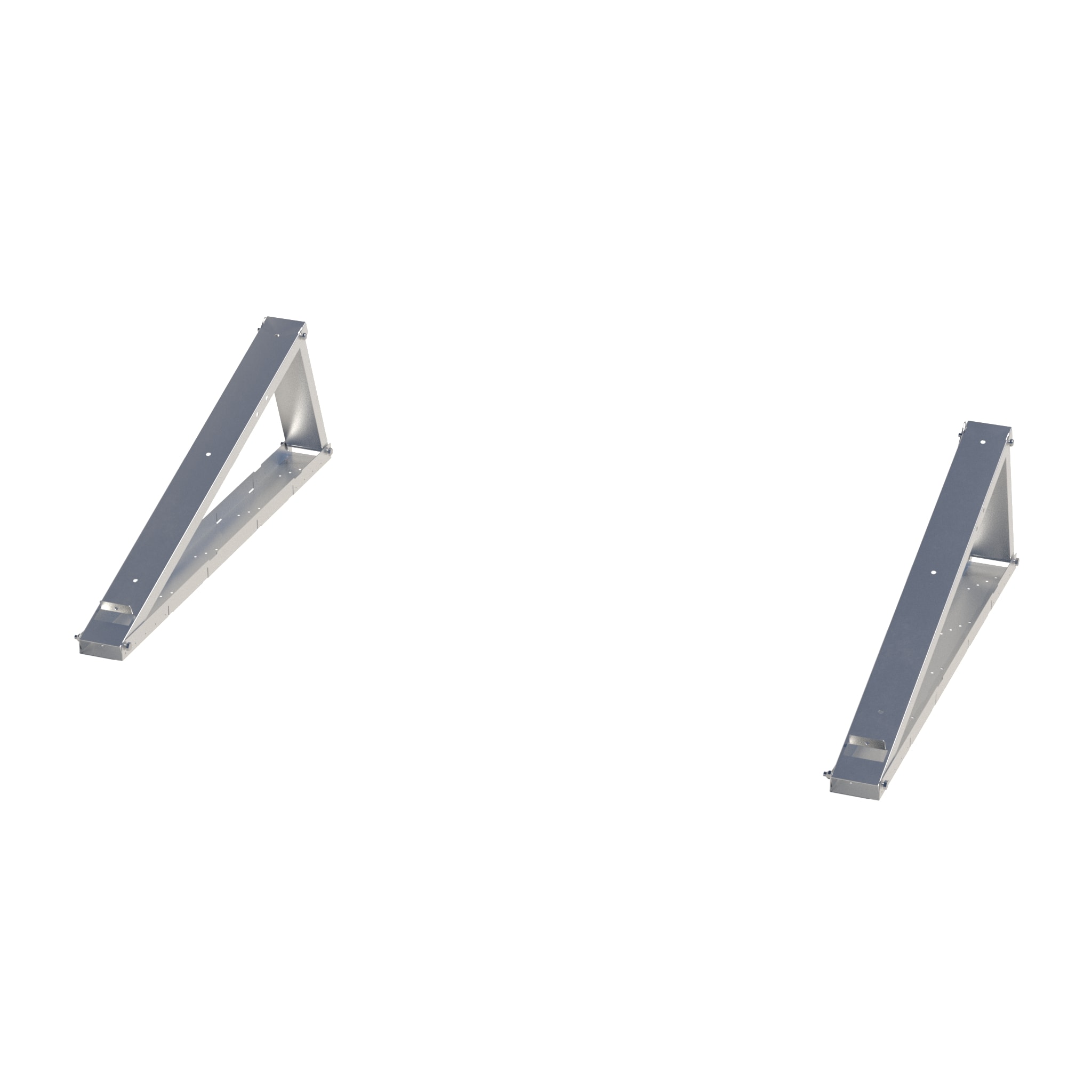

• 4 x FlatFlex Flachdach-Aufständerung
• 4 x FlatFlex Bautenschutz 110x110mm, je 3 Stück
• 8 x Zylinderkopfschraube 45mm
• 4 x Endklemme schwarz
• 4 x Mittelklemme schwarz

Technische Daten

• Werkstoff: EN AW-5005 (AlMg1)
• Blechstärke: 1,5 mm
• Länge Grundschiene: 1150 mm
• Breite Grundschiene: 115 mm
• Länge Modulauflage: 900 mm
• Neigungswinkel: 10°/15°/20°
• Masse-Set: 6,75 kg

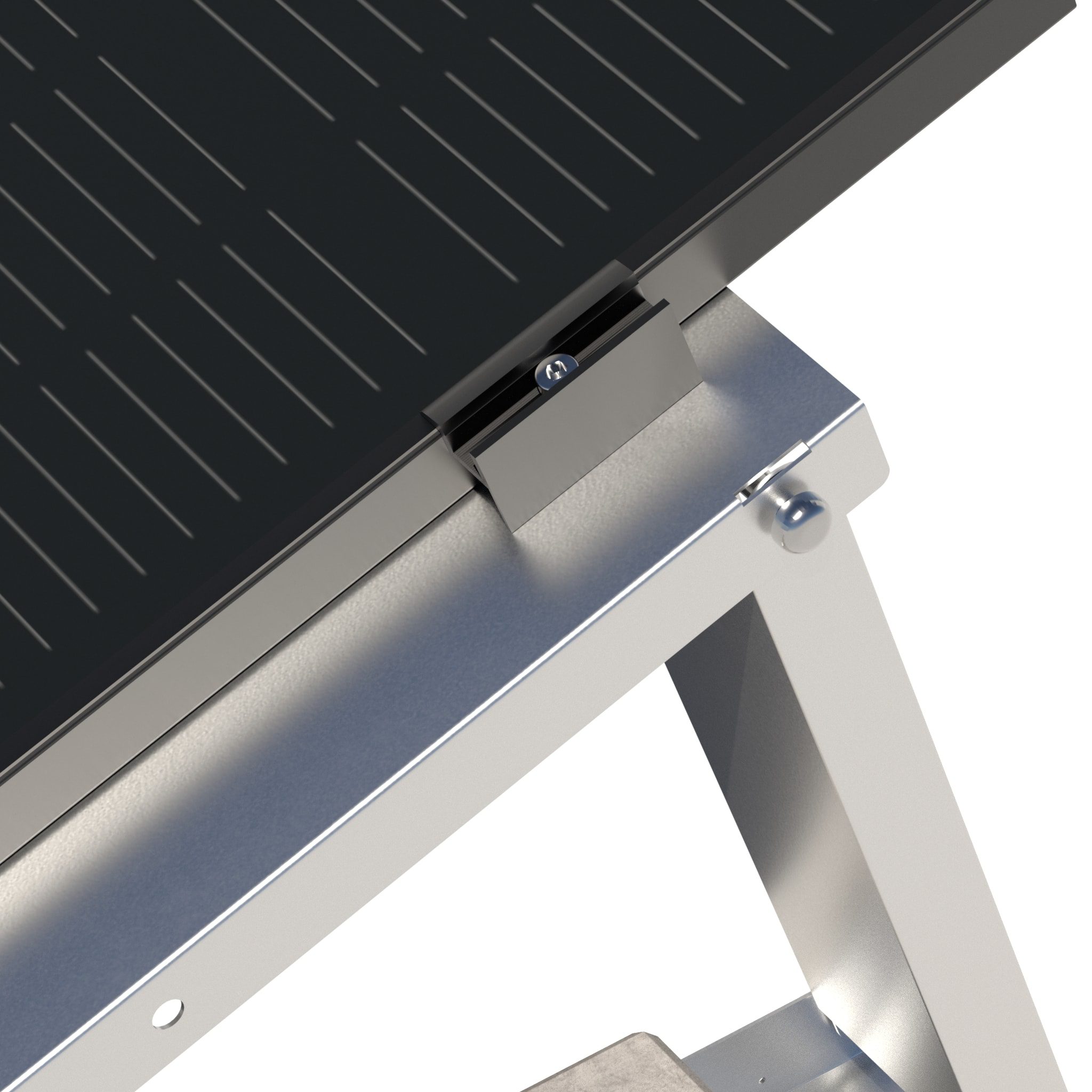

• Modulbefestigung: Mittel-/ Endklemme mit Zylinderkopfschraube M8

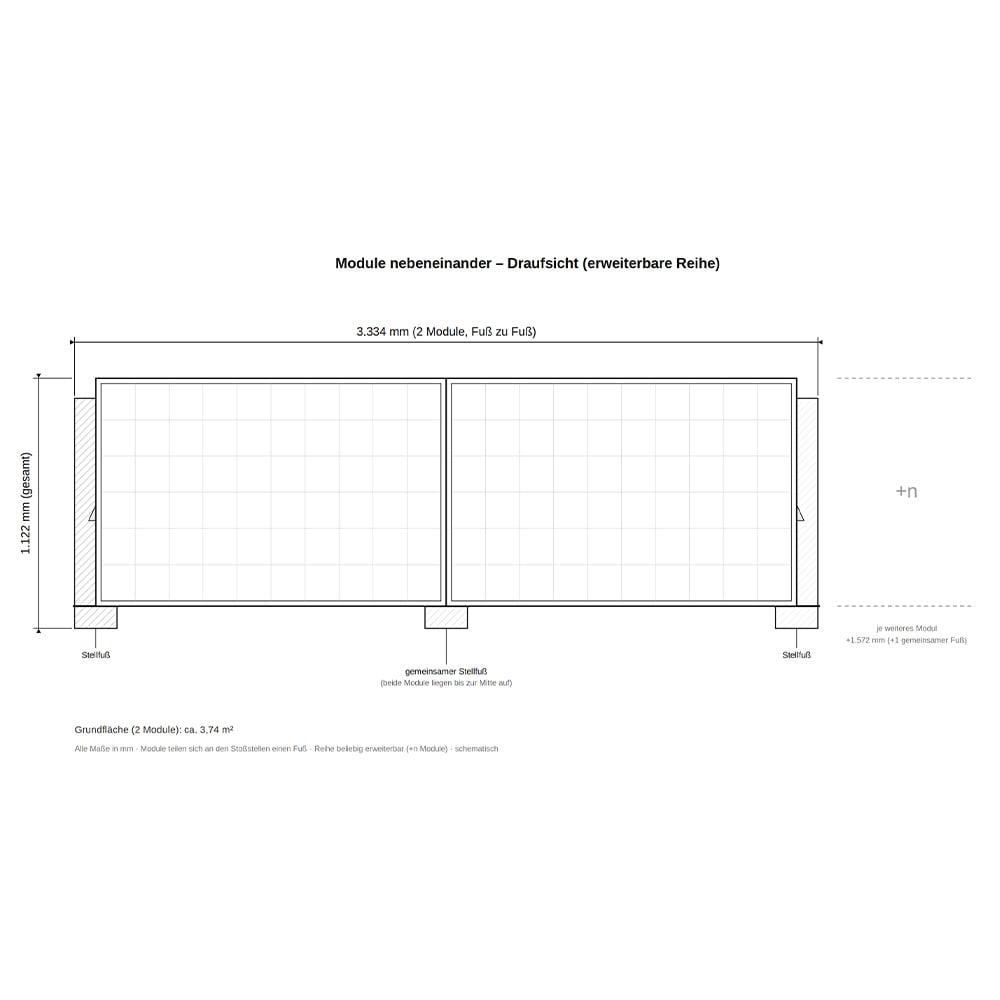

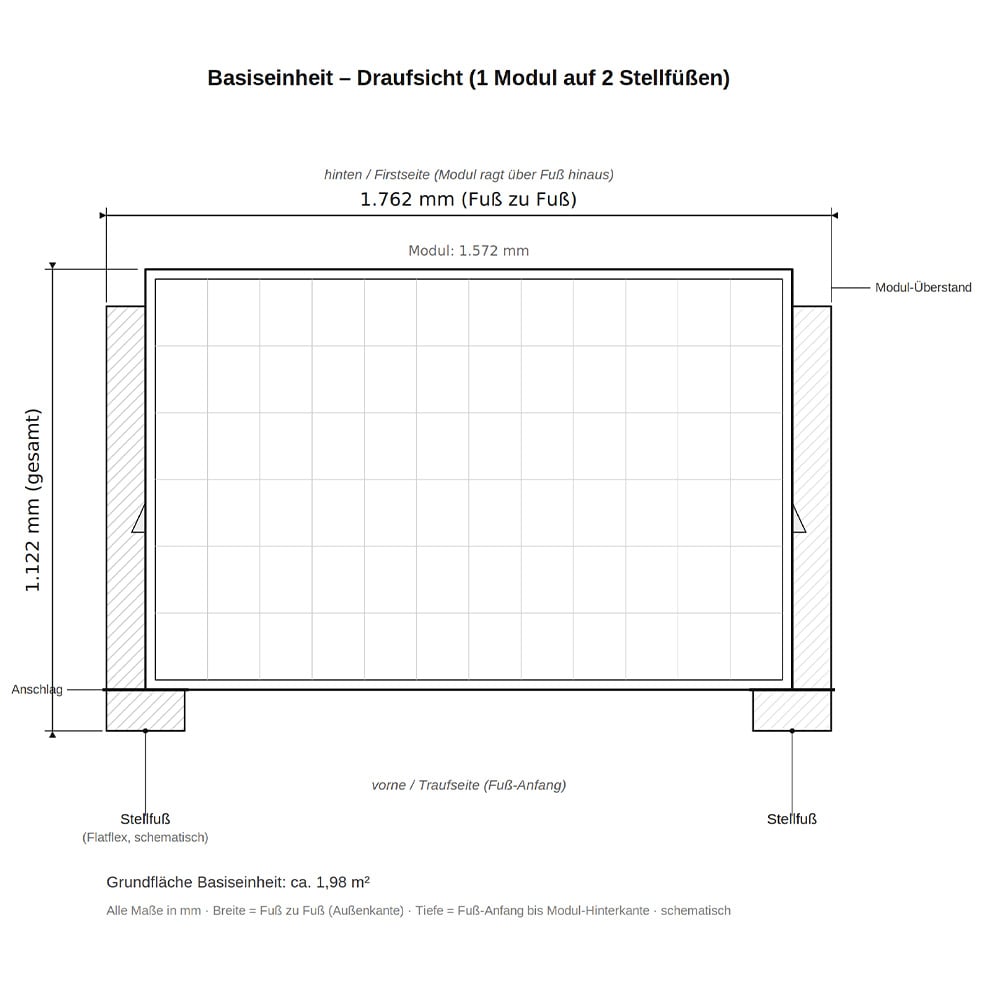

• Im aufgebauten Zustand Grundfläche (LxBxH): ca. 366 x 120 x 50 cm

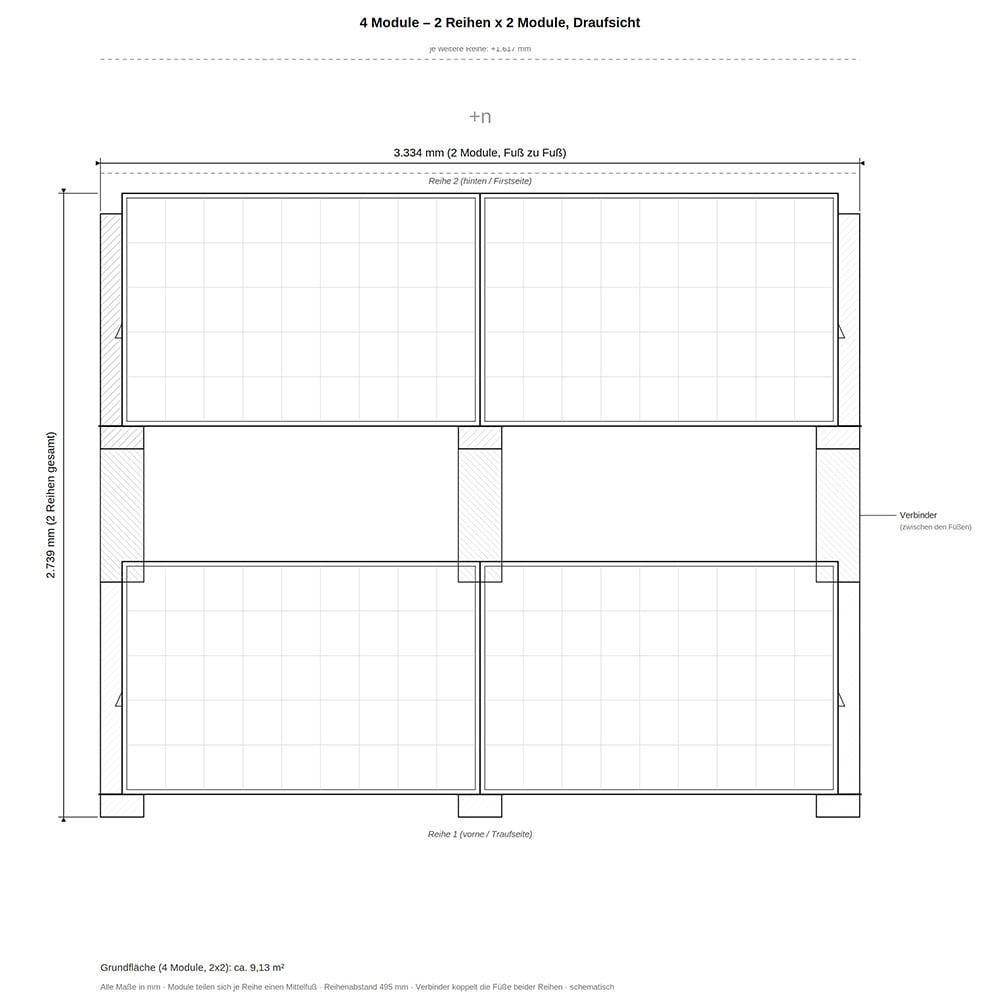

Das Set kann durch einzelne Teile erweitert werden, diese finden Sie finden im Bereich PV Unterkonstruktion Aufständerung.

Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.

^{Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.}

Montagehinweis: Aufbauhöhe mit Modul

Je nach Neigungswinkel der FlatFlex Aufständerung verändert sich die Höhe deines PV Moduls.

In der Übersicht findest du die Modulhöhen nach Neigungswinkel gemessen an der Oberkante des Panels.
