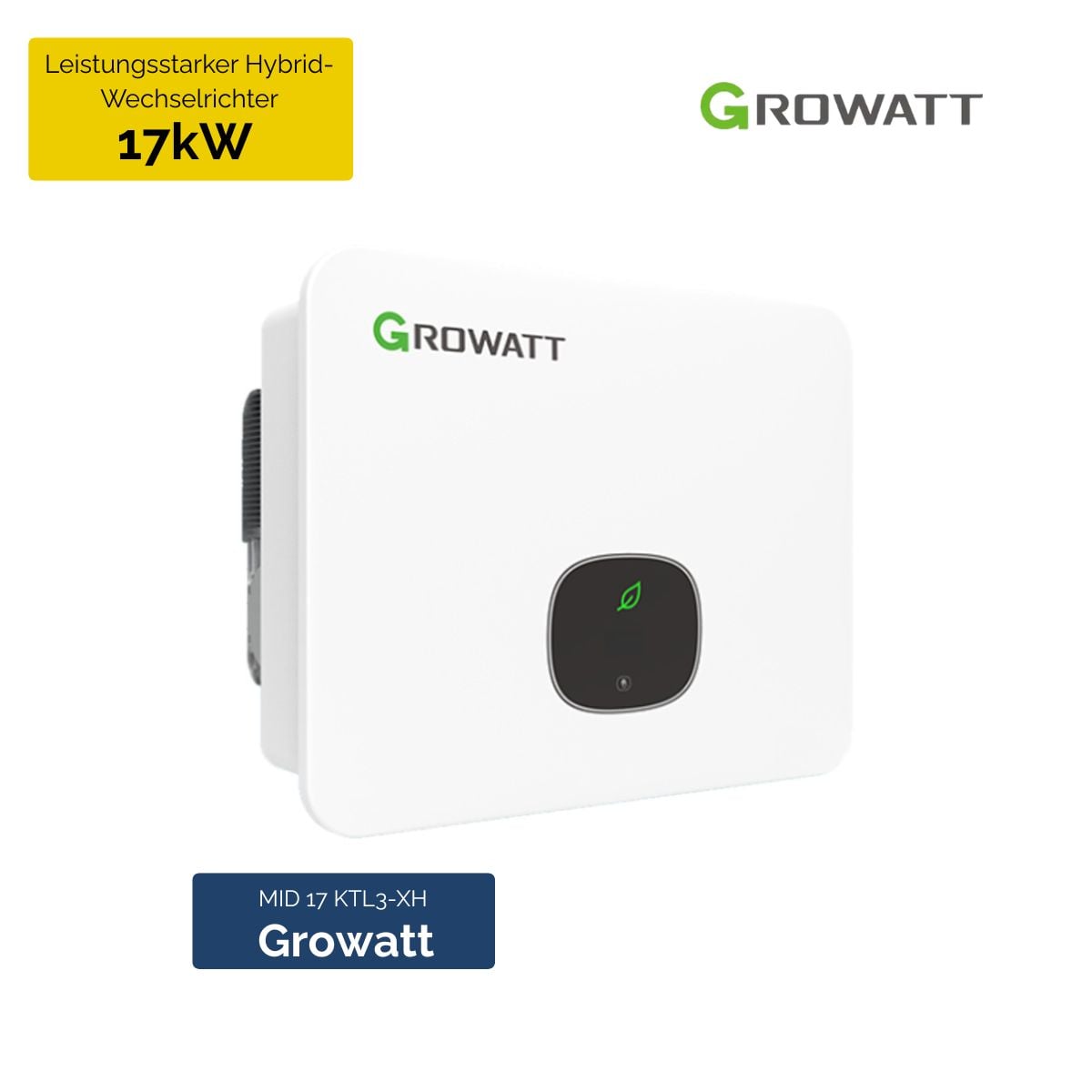

Growatt MID17KTL3-XH 17kW Hybrid Wechselrichter 3-phasig

Growatt MID 17KTL3-XH Hybrid Wechselrichter für starke PV-Anlagen

Der Growatt MID 17KTL3-XH ist ein dreiphasiger Hybrid Wechselrichter für leistungsstarke Solaranlagen im privaten und gewerblichen Bereich. Mit 17 kW AC-Nennausgangsleistung eignet sich der Wechselrichter ideal für größere PV-Anlagen, bei denen hohe Erträge, zuverlässige Technik und eine spätere Speicherintegration wichtig sind.

Als batteriekompatibler PV Wechselrichter ist der Growatt MID 17KTL3-XH für das Growatt APX HV Batteriesystem vorbereitet. Dadurch kann überschüssiger Solarstrom in einem passenden PV-Speicher zwischengespeichert und später genutzt werden. So wird aus der klassischen Solaranlage eine zukunftsfähige Solaranlage mit Speicher.

Technik & Komponenten

Der Growatt MID 17KTL3-XH arbeitet mit einer AC-Nennausgangsleistung von 17.000 W und einer maximal empfohlenen PV-Leistung von 34.000 W. Der maximale Wirkungsgrad liegt bei 98,0 %, der europäische Wirkungsgrad bei 97,5 %. Damit nutzt der Wechselrichter die Energie der Solarpanels effizient und speist sie zuverlässig in das Hausnetz oder öffentliche Stromnetz ein.

Mit 2 MPP-Trackern und jeweils 2 PV-Strängen pro MPP-Tracker ermöglicht der Wechselrichter eine flexible Auslegung der PV-Anlage. Unterschiedliche Dachflächen oder Modulfelder können dadurch effizient eingebunden werden.

• 17 kW AC-Nennausgangsleistung
• Maximal empfohlene PV-Leistung: 34.000 W
• 2 MPP-Tracker mit je 2 PV-Strängen
• Maximaler Wirkungsgrad: 98,0 %
• Europäischer Wirkungsgrad: 97,5 %
• Kompatibel mit Growatt APX HV Batteriesystemen
• OLED- und LED-Anzeige für einfache Bedienung
• USB- und RS485-Schnittstelle integriert
• WLAN, GPRS, 4G, RF und LAN optional möglich

Sicherheit & Schutzfunktionen

Der Growatt MID 17KTL3-XH bietet umfangreiche Schutzfunktionen für einen sicheren Betrieb der PV-Anlage. Dazu gehören DC-Verpolungsschutz, DC-Schalter, Isolationsüberwachung, AC-Kurzschlussschutz, Netzüberwachung, Inselbildungsschutz, Reststromüberwachung, Strangüberwachung und AFCI-Schutz.

Die Schutzart IP66 ermöglicht die Montage im Innen- und Außenbereich, sofern die Installationsvorgaben des Herstellers eingehalten werden. Zusätzlich ist der Wechselrichter mit Überspannungsschutz auf DC- und AC-Seite ausgestattet.

• Schutzart IP66
• AFCI-Schutz zur Erkennung von Lichtbogenfehlern
• DC- und AC-Überspannungsschutz
• DC-Verpolungsschutz
• Integrierter DC-Schalter
• Isolationsüberwachung
• AC-Kurzschlussschutz
• Netz- und Inselbildungsschutz
• Reststromüberwachung
• Strangüberwachung

Installation & Anwendung

Der Growatt MID 17KTL3-XH ist für dreiphasige PV-Anlagen mit Netzanschluss ausgelegt. Die Montage erfolgt an einer tragfähigen Wand mit ausreichender Belüftung. Für einen langfristig zuverlässigen Betrieb sollte der Montageort vor direkter Sonneneinstrahlung und dauerhaftem Regen geschützt werden.

Die Installation, der elektrische Anschluss und die Inbetriebnahme dürfen ausschließlich durch qualifiziertes Elektrofachpersonal erfolgen. Dabei sind die Bedienungsanleitung, die technischen Anschlussbedingungen und die geltenden Normen einzuhalten.

Kompatibilität & Erweiterung

Der Growatt MID 17KTL3-XH ist mit dem Growatt APX HV Batteriesystem kompatibel. Unterstützt werden Batteriesysteme mit 5 kWh bis 60 kWh Kapazität. Damit eignet sich der Wechselrichter für Betreiber, die ihre PV-Anlage mit Speicher planen oder ihre Eigenverbrauchsquote später erhöhen möchten.

Optional kann das System mit Monitoringlösungen wie ShineWiFi-X, Shine4G-X oder ShineLan-X erweitert werden. Über das Monitoring lassen sich Erträge, Verbrauchswerte und der Anlagenstatus komfortabel überwachen.

Je nach Systemaufbau ist außerdem eine Backup-Funktion möglich. Für den Backup-Betrieb wird eine zusätzliche Backup-Box benötigt.

Umwelt- & Kostenvorteile

Mit dem Growatt MID 17KTL3-XH wird Solarenergie effizient nutzbar gemacht. In Kombination mit einem Batteriespeicher kann überschüssiger Strom aus der PV-Anlage zwischengespeichert und später selbst verbraucht werden. Das erhöht den Eigenverbrauch und reduziert den Netzbezug.

Der Wechselrichter ist eine starke Lösung für alle, die ihre Solaranlage leistungsfähig, speicherfähig und zukunftssicher aufbauen möchten. So entsteht mehr Unabhängigkeit vom Stromversorger und ein besserer Schutz vor steigenden Energiekosten.

Lieferumfang

• 1 x Growatt MID 17KTL3-XH Wechselrichter
• 1 x Kurzanleitung zur Installation
• 1 x Wandhalterung
• 1 x COM-Port-Signalanschluss
• 1 x wasserdichte AC-Abdeckung
• 1 x Anschlussgehäuse des AC-Steckers

Technische Daten

Allgemeine Daten

• Produkt: Growatt MID 17KTL3-XH
• Artikeltyp: Hybrid Wechselrichter
• Phasen: dreiphasig
• AC-Nennausgangsleistung: 17.000 W
• Maximale AC-Scheinleistung: 18.700 VA
• Maximaler Wirkungsgrad: 98,0 %
• Europäischer Wirkungsgrad: 97,5 %
• Schutzart: IP66
• Topologie: transformatorlos
• Kühlung: intelligente Luftkühlung
• Anzeige: OLED + LED
• Schnittstellen: USB, RS485
• Optionale Kommunikation: WLAN, GPRS, 4G, RF, LAN

PV-Eingangsdaten

• Maximal empfohlene PV-Leistung: 34.000 W
• Maximale DC-Spannung: 1.100 V
• Startspannung: 200 V
• Nennspannung: 600 V
• MPP-Spannungsbereich: 160 V bis 1.000 V
• Anzahl MPP-Tracker: 2
• Anzahl PV-Stränge pro MPP-Tracker: 2 / 2
• Maximaler Eingangsstrom pro MPP-Tracker: 32 A / 32 A
• Maximaler Kurzschlussstrom pro MPP-Tracker: 40 A / 40 A
• Rückspeisestrom in die PV-Anlage: 0 A

Batteriedaten

• Kompatible Batterie: Growatt APX HV Batteriesystem
• Batteriekapazität: 5 kWh bis 60 kWh
• Betriebsspannungsbereich Batterie: 600 V bis 980 V
• Maximaler Betriebsstrom: 25 A / 25 A
• Maximale Entladeleistung: 17.000 W
• Maximale Ladeleistung: 15.000 W / 30.000 W

AC-Ausgangsdaten netzparallel

• AC-Nennausgangsleistung: 17.000 W
• Maximale AC-Scheinleistung: 18.700 VA
• AC-Nennspannung: 230 V / 400 V
• AC-Netzfrequenz: 50 / 60 Hz
• Frequenzbereich: 45 bis 55 Hz / 55 bis 65 Hz
• Maximaler Ausgangsstrom: 28,3 A
• AC-Einspeisestrom: 60 A
• Maximaler Ausgangsfehlerstrom: 74,1 A
• Maximaler Ausgangsüberstromschutz: 74,1 A
• Leistungsfaktor bei Nennwert: größer 0,99
• THDi: kleiner 3 %
• AC-Netzanschluss: 3W + N + PE

Backup-Ausgangsdaten

• Nennausgangsleistung Backup: 17.000 W
• Maximale Scheinleistung Backup: 18.700 VA
• AC-Nennausgangsspannung Backup: 230 V / 400 V
• AC-Nennausgangsfrequenz Backup: 50 Hz
• Maximaler Ausgangsstrom Backup: 25,8 A
• Leistungsfaktor: 0,8 Vorlauf bis 0,8 Nachlauf
• Umschaltzeit: kleiner 500 ms

Maße & Umgebung

• Abmessungen: 579 x 433 x 217,5 mm
• Gewicht: 30 kg
• Betriebstemperaturbereich: -25 °C bis +60 °C
• Lastminderung: ab über 45 °C
• Lärmemission normal: maximal 36 dB(A)
• Eigenverbrauch bei Nacht: kleiner 5,5 W
• Maximale Betriebshöhe: 4.000 m
• Relative Luftfeuchtigkeit: 0 bis 100 %
• DC-Anschluss: H4 / MC4 optional
• AC-Anschluss: wasserdichte Verbindung PG + Klemme OT
