Produktbild Montageset - Schrägdach/Ziegeldach - für 4 x PV-Module (hochkant nebeneinander)
Shop / Balkonkraftwerk-Montagesets / Montageset BlackLine Schrägdach für 4 Module

Montageset BlackLine Schrägdach für 4 Module

Artikelnummer:
16928

129,00   inkl. 0% MwSt. gemäß §12 Abs. 3 UStG.

Lieferung in ca.: [bitte Variante auswählen]

transparent

Innerhalb der angegebenen Zeit erfolgt
die Übergabe an den Versanddienstleister.
Arbeitstage: Mo-Fr, Feiertage ausgenommen.

PrivatGewerblich
Zusätzliche Rabatte für registrierte Geschäftskunden möglich. Hier registrieren/einloggen

Produkt-Highlights: Montageset BlackLine Schrägdach für 4 Module

Schwarz eloxierte Profile

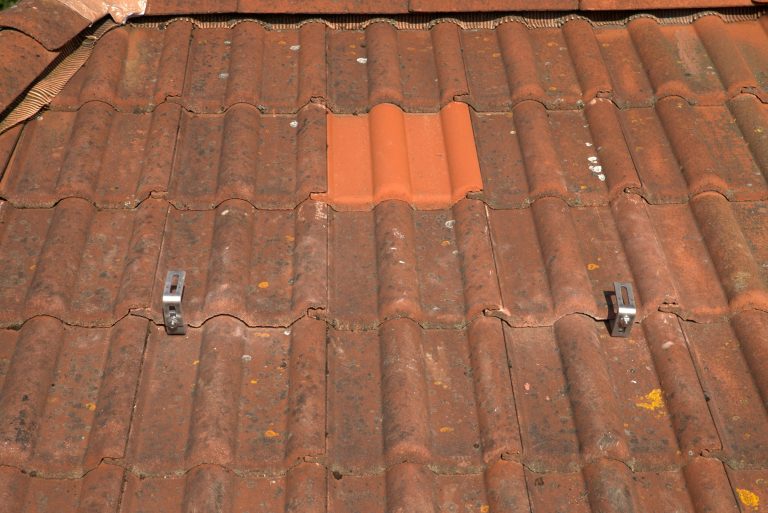

Montage auf Schrägdach/Ziegeldach

Geeignet für 4x PV Module (hochkant)

Einfache Installation

Inkl. Dachhaken, Schrauben, Montageschienen & Co.

Setzen Sie mit dem Montageset BlackLine auf schwarz eloxierte Profile für die optimale Montage Ihrer Solarmodule auf einem Schräg- oder Ziegeldach. Dank der besonders witterungsbeständigen Komponenten profitieren Sie zusätzlich von den langlebigen und leichten Eigenschaften der Komponenten aus Aluminium. Installieren Sie vier Module mit einem Set und ordnen Sie diese flexibel auf Ihrem Dach an.

Zusätzliche Informationen

Gewicht 21,198 kg
Größe 1200 mm
Ausführung

30mm RH, 35mm RH

Manufacturer

venturama Solar

Produktbeschreibung

Montageset BlackLine: Schwarz eloxierte Profile für bis zu vier Photovoltaikmodule

Das Montageset BlackLine bietet zuverlässigen Halt und witterungsbeständige Eigenschaften für die Montage auf Schräg- und Ziegeldächern. Optimal aufeinander abgestimmt, punktet das Set mit einer nutzerfreundlichen Handhabung und dank der kompakten Maße mit einer simplen Installation von vier Photovoltaikmodulen. Ordnen Sie die Module flexibel an – das Montagesystem BlackLine kann sowohl neben- als auch übereinander arrangiert werden.

Lieferumfang:

  • 10x Mittellast-Dachhaken 3-fach-verstellbar
  • 20x Tellerkopfschrauben 8 x 100 mm
  • 8x Montageschiene Typ-2 Duro schwarz in 1.200 mm
  • 10x Hammerkopfschrauben M10
  • 10x Sechskantsperrzahnmutter M10
  • 4x Endklemme-Klick System schwarz für 30 mm Rahmenhöhe
  • 6x Mittelklemmen-Klick-System schwarz für 30 mm Rahmenhöhe
  • 12x Schienenverbinder Typ-1 Standard
  • 4x Endkappen schwarz
  • 2x Hammerkopfschrauben und 2 x Sperrzahnmutter zur Befestigung des Wechselrichters an der unteren PV-Montageschiene

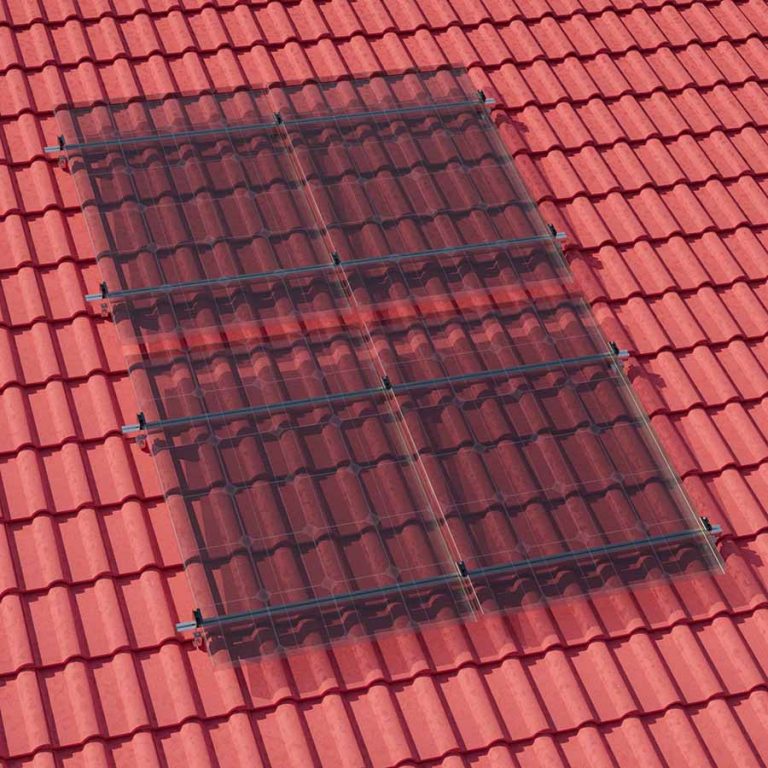

Montageset mit Zubehör für vier Module

Im Lieferumfang der BlackLine-Serie ist das passende Zubehör für Modulrahmenhöhen von 30 mm bereits enthalten. Die Panels werden einfach nebeneinander in vertikaler oder übereinander in horizontaler Ausrichtung montiert. Das Montageset lässt sich flexibel erweitern, sodass Sie die Menge unkompliziert an die gewünschte Anzahl der Photovoltaikmodule anpassen können.

Technische Details:

  • Montageset für Schräg- & Ziegeldach
  • Auch: Unterkonstruktion für Kleinkraftwerk für 4 x Photovoltaikmodule
  • Inkl. Zubehör für eine Modulrahmenhöhe von 30mm
  • Modulausrichtung: Hochkant, nebeneinander
  • Montageschiene Typ-2 Duro schwarz
  • Werkstoff: Aluminium EN AW – 6063 T66
  • Stärke: 1,6 mm
  • Länge: 1.200 mm
  • Höhe: 31,6 mm
  • Breite: 90 mm

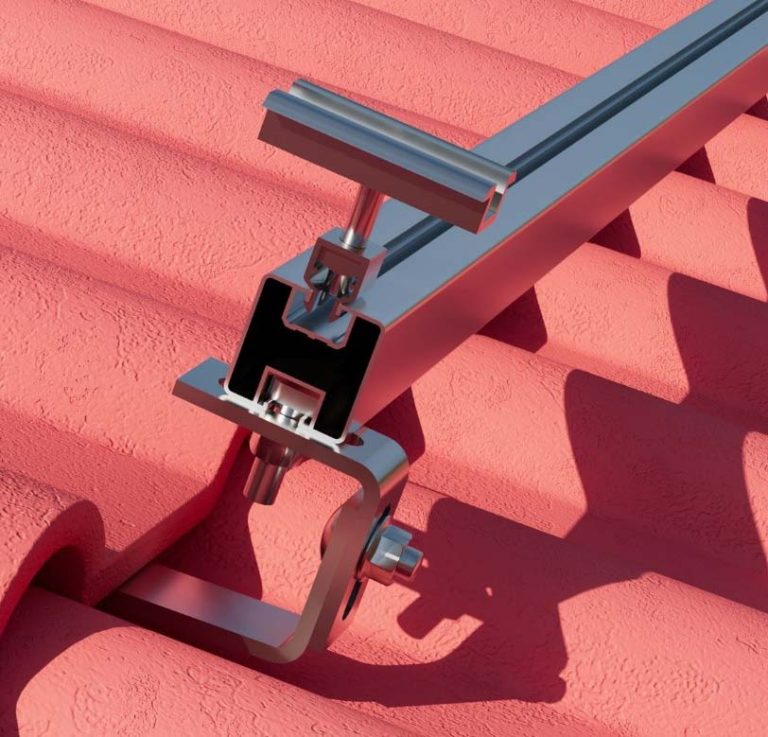

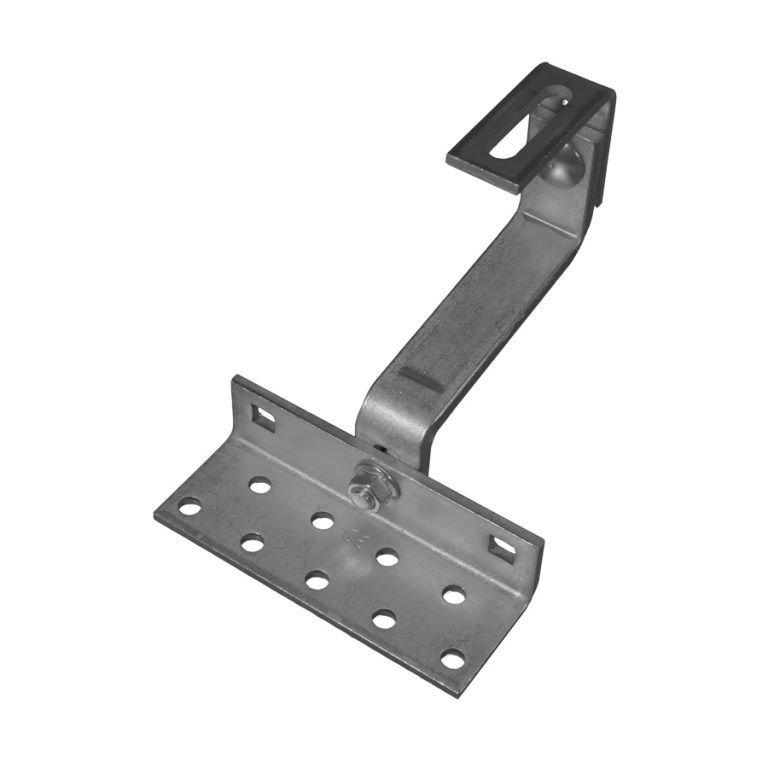

  • Dachhaken 3-fach-verstellbar
  • Werkstoff: Edelstahl (1.4016)
  • Lochgröße: Ø 9 mm
  • Grundplatte: 55 x 140 x 5 mm
  • Höhe verstellbar: 115-153 mm

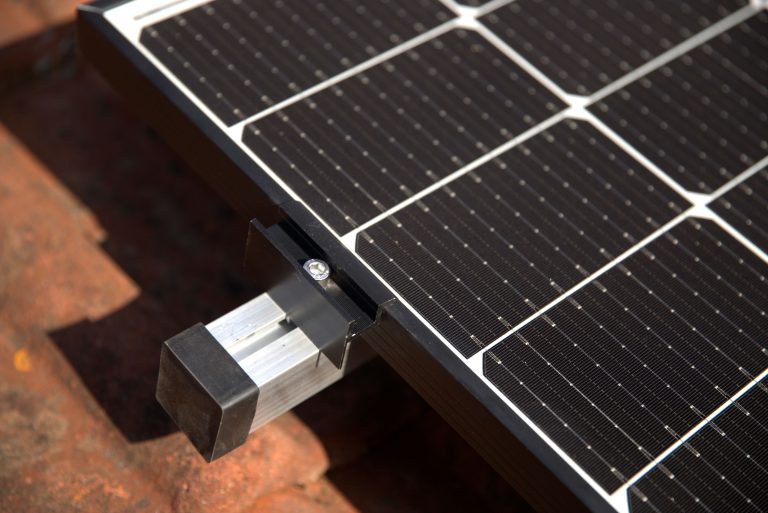

  • Modulbefestigung: Mittel-/ Endklemme schwarz mit Klick-System



Bitte beachten: Solarmodule, Wechselrichter und Kabel sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Sollte die Modulrahmenhöhe von 30 mm überschritten werden, benötigen Sie außerdem die entsprechenden Klemmen.

*Die Schnittkanten der Klemmen sind unbearbeitet und nicht schwarz eloxiert.

Montagehinweise & Datenblätter

Montageanleitung
Datenblatt herunterladen
