PV Anlage 10 kWp mit Tigo TSI Wechselrichter und TSB Speicher 9.3 kWh – UK

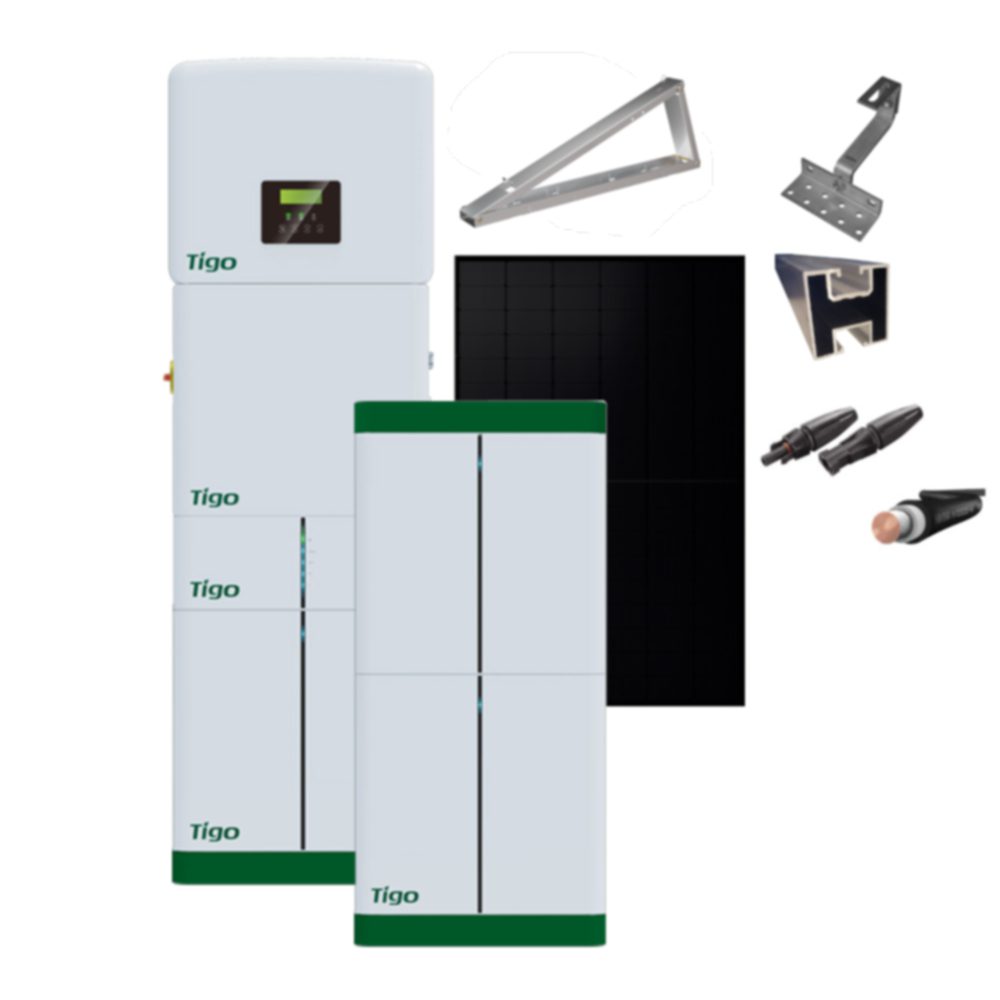

PV Komplettanlage 10 kWp mit Tigo TSI Inverter und TSB Speicher mit Unterkonstruktion

Mit der PV Anlage erwartet Sie neben einer Spitzenleistung von bis zu 10 kWp das smarte Tigo EI Heimspeichersystem. Optimal für die Nutzung in privaten Haushalten geeignet, erhalten Sie mit dem Komplettset den Tigo TSI-10K3D Wechselrichter, den TSB Speicher mit einer Kapazität von 9,3 kWh und den Tigo EI Link TSS-3PS als Kommunikationsschnittstelle.

Um Ihr PV Anlage nachhaltig sicher zu montieren ist die passende Unterkonstruktion bereits im Set enthalten. Optional stehen Ihnen hier die passenden Komponenten für eine Installation auf dem Ziegel- oder Flachdach zur Auswahl.

Da die Nutzung eines Smart Meters für Photovoltaikanlagen ab 7 kW in Deutschland gesetzlich vorgeschrieben ist, finden Sie das passenden Messsystem bereits im Lieferumfang dieser Komplettanlage.

Lieferumfang:

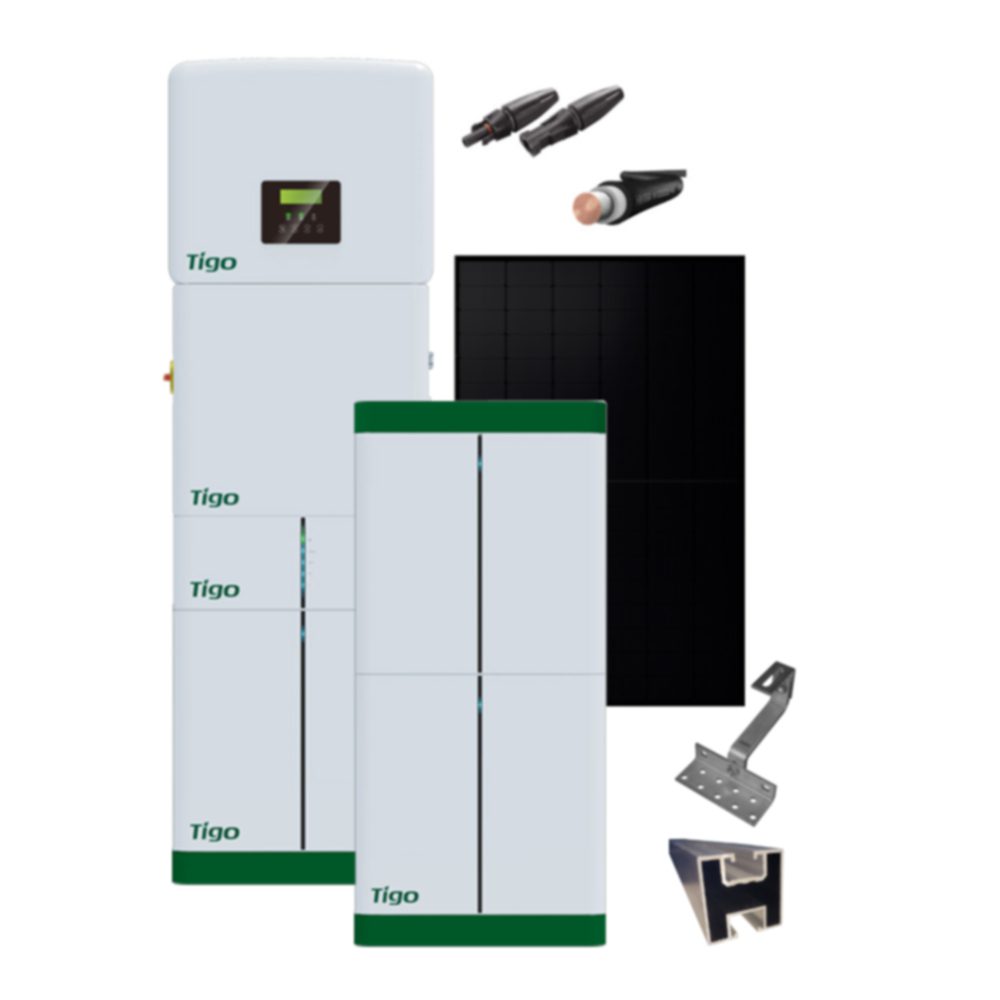

Komplettset für Ziegeldächer:

• 1x Tigo TSI-10K3D Wechselrichter
• 1x Tigo EI BMS
• 1x Tigo EI Link TSS-3PS
• 3x Tigo Batteriemodul TSB 3
• 1x Tigo Batterie Zubehör Set
• 24x Jolywood JW-HD96N R2 455W Full Black – Bifaziale Glas-Glas Module
• 1x PV Kabel 100 m
• 10x PV Sticks Plus
• 10x PV Sticks Minus
• 40x PV Mittelklemme mit Erdungspin
• 12x PV Endklemme mit Erdungspin
• 16x Montageschiene Typ 2 Duro
• 90x Dachhaken 3-fach verstellbar
• 20x Endkappe schwarz
• 100x Sechskant-Sperrzahnmutter M10
• 100x Hammerkopfschraube M10
• 40x Schienenverbinder Typ 1
• 180x Tellerkopfschrauben für die Montage von Dachhaken

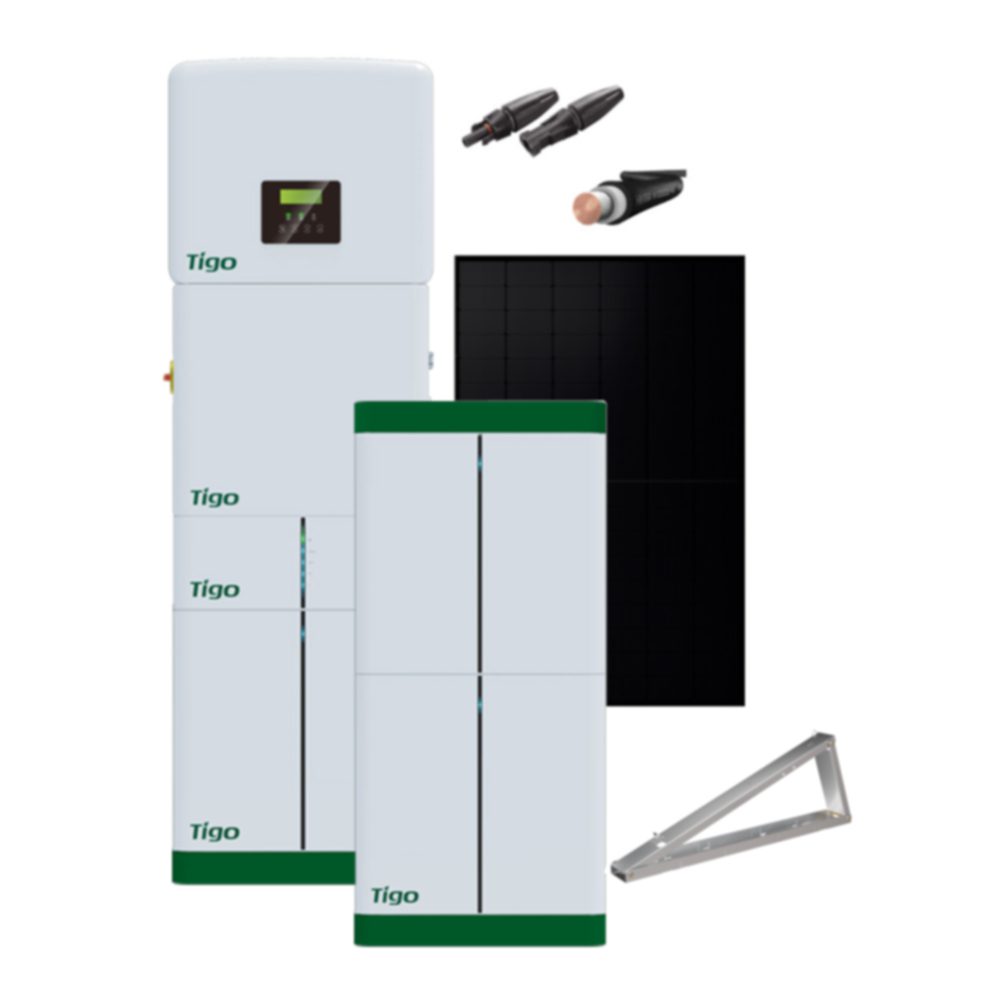

Komplettset für Flachdächer:

• 1x Tigo TSI-10K3D Wechselrichter
• 1x Tigo EI BMS
• 1x Tigo EI Link TSS-3PS
• 3x Tigo Batteriemodul TSB 3
• 1x Tigo Batterie Zubehör Set
• 24x Jolywood JW-HD96N R2 455W Full Black – Bifaziale Glas-Glas Module
• 1x PV Kabel 100 m
• 10x PV Sticks Plus
• 10x PV Sticks Minus
• 48x QD-Verbinder “FlatFlex”, V2-T1
• 48x QD-Verbinder “FlatFlex”, V2-T2
• 24x FlatFlex Längsverbinder
• 96x REGUPOL Bautenschutzmatte 6mm 110 mm x 110 mm
• 24x PV Clips mit Kabelbinder
• 32x FlatFlex Flachdach-Aufständerung
• 80x Zylinderkopfschrauben M8
• 300 Bohrschrauben mit Sechskantkopf
• 50x Mittelklemme
• 30x Endklemme

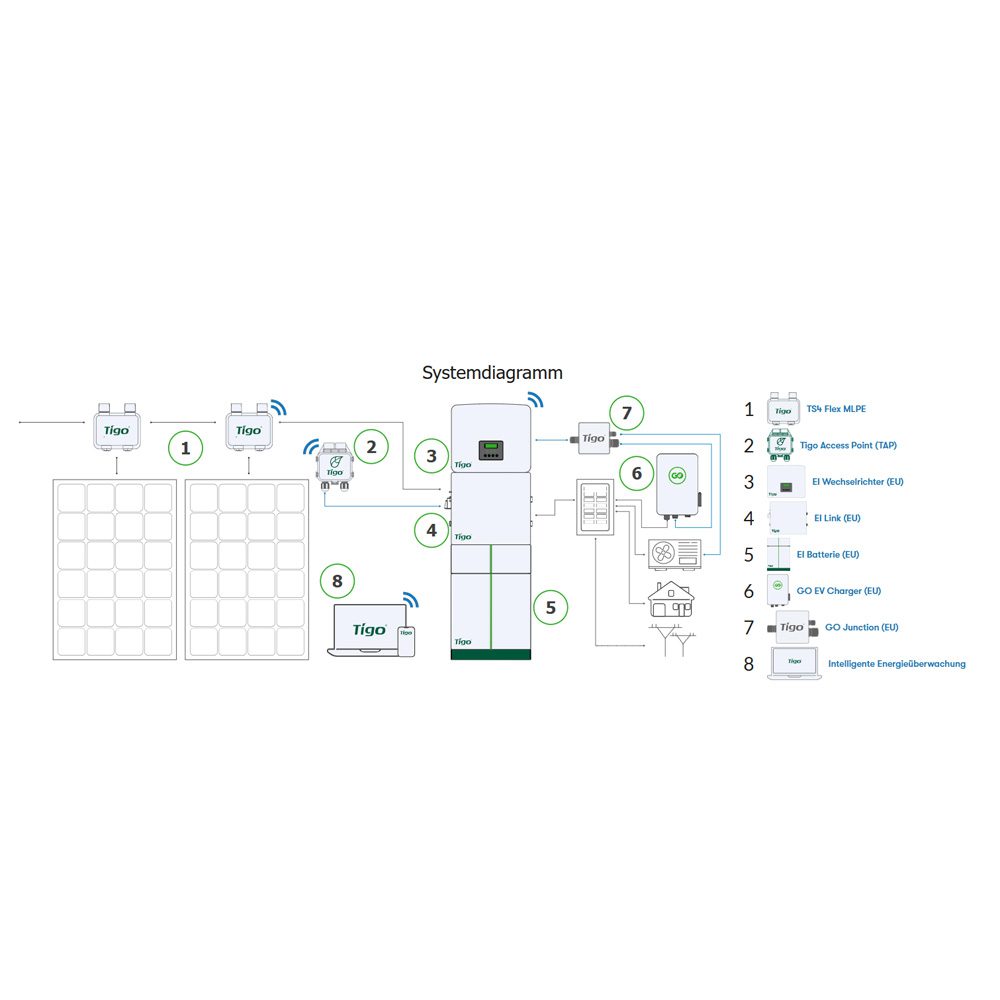

Das Herzstück mit Notstromfunktion: Der Tigo EI Link TSS-3PS

Als Kommunikationsschnittstelle erhalten Sie den Tigo EI Link TSS-3PS als Herzstück des Speichersystems. Der EI Link verfügt über eine zentrale Verkabelung, sodass Sie an diesem die Anschlüsse für Wechselrichter, Batterie und PV Module finden. Durch die integrierte CAA ist das Monitoring auf Modul- und Systemebene möglich. Die Überwachung, Installation und das Durchführen von Updates erfolgen drahtlos per Cloud.

Als besonderes Highlight profitieren Sie bei dem Tigo EI Link von der integrierten Notstromlösung. Dank des Full Backup Systems werden selbst bei einem Stromausfall alle angeschlossenen Geräte weiterhin zuverlässig und ohne Unterbrechung mit Solarenergie versorgt So bleiben Sie maximal unabhängig von externen Anbietern und konstant autark.

Dreiphasiger Inverter: Tigo TSI-10K3D Wechselrichter

Der Tigo TSI-10K3D ist ein dreiphasiger Hybrid Wechselrichter. Der Inverter verfügt über zwei MPP Tracker, die ein konstant hohes Leistungsniveau versprechen – selbst bei weniger optimalen Witterungsbedingungen oder Verschattung. Dank der smarten Technologie steht der TSI-10K3D für eine überzeugende Effizienz von rund 99 Prozent, um die bestmögliche Leistung Ihrer Photovoltaikanlage zu generieren.

Batteriemodul: Speicher Tigo TSB 3

Ebenfalls im Lieferumfang enthalten ist das passende Speichermodul Tigo TSB 3 inklusive des passenden Tigo EI BMS und entsprechenden Zubehörs. Das Speichersystem ist modular aufgebaut, sodass sich die Kapazität von 9,3 kWh erweitern lässt.

Das Batteriesystem punktet mit einer maximalen Lade- und Entladeeffizienz, langlebigen Eigenschaften und praktischen Funktionen, die eine sichere Nutzung garantieren. Hierzu zählen die Schnellabschaltung und starke Merkmale für den Brandschutz.

Weitere Informationen zu dem Tigo EI Heimspeichersystem finden Sie auch in unserem Blogpost.

Bifaziale Glas-Glas Module: Jolywood JW-HD96N R2 455W Full Black

Mit den Jolywood JW-HD96N R2 455W Full Black erhalten Sie insgesamt 24 bifaziale Glas-Glas Module. Mit einer Spitzenleistung von 455 Wp pro Modul sowie einem überzeugenden Wirkungsgrad von 22,8 Prozent setzen Sie auf leistungsstarke Solarpanels.

Für ein konstant hohes Leistungsniveau sorgt die patentierte J-TOPCon 2.0 Technologie und der optimierte Temperaturkoeffizient. Dadurch profitieren Sie selbst bei schwachen Lichtverhältnissen und hohen Temperaturen von einer starken Performance.

Unterkonstruktion für Ziegel- oder Flachdächer

Für eine langlebige, sichere Montage ist die passende Unterkonstruktion bereits im Lieferumfang enthalten. Optional stehen Ihnen qualitativ hochwertige Komponenten für die Installation auf Ziegel- oder Flachdächern zur Verfügung. Dabei profitieren Sie jederzeit von optimal aufeinander abgestimmten Komponenten „Made in Germany“.

Technische Details:

Der Tigo EI Link TSS-3PS

• Schutzklasse: IP54 / Klasse I
• Betriebstemperatur: -35°C bis 60 °C
• Lagertemperatur: -40° to 70°C
• Luftfeuchtigkeit: 100 %
• Max. Betriebshöhe: 3.000 m
• Überspannungsschutzkategorie: III (AC), II (DC)
• Kühlung: Natürliche Konvektion
• Abmessungen (BxHxT): 500 x 512 x 204,5 mm
• Netto Gewicht: 10 kg

EI Wechselrichter TSI-10K3D

• Ausgangsleistung: 10 kW
• Effizienz: Ca. 99 %
• 2 MPP Tracker
• Max. PV Kapazität: 18 kW
• Max. PV Voltage: 1.000 V
• Max. Eingangsleistung: 20 kVA
• Max. Eingangsstrom: 63 A
• Lautstärke: < 45 dB
• Maße (L x H x B): 503 x 503 x 199 mm
• Gewicht: 34 kg
• Kommunikation: RS-485, Ethernet, WiFi
• Sicherheit: IP65

Speicher Tigo TSB-9

• Nominale Spannung: 307.2 V
• Anzahl Speichermodule: 3
• Spannungsrange: 270 – 348 V
• Kapazität: 9.3 kWh
• Nutzbare Energie: 8.3 kWh
• Leistung: 7.6 kW
• Max. Leistung: 9.3 kW
• Max. Ladung: 30 A
• Effizienz: 95 %
• Ladezyklen: 6.000
• Kommunikation Batterie zu Inverter: RS-485/CAN2.0
• Batterie zu Batterie: CAN.0
• Zertifikate: CE, IEC 62619, UN 38.3, IEC 62040, UKCA
• Maße BMS (L X H X B): 482 x 173,5 x 153 mm
• Maße Module (L x H x B): 482,5 x 471,5 x 153 mm
• Gewicht BMS: 7,5 kg
• Gewicht Module: 34,5 kg

Jolywood JW-HD96N R2 455W Full Black

• Max. Ausgangsleistung: 455 Wp
• Wirkungsgrad: 22,8 %
• Leistungstoleranz: 0-5 W
• Max. Systemspannung: 1.500 V
• Zelltyp: n-Typ bifaziale monokristalline Siliziumzellen
• Farbe: Schwarz
• Abmessungen (H x B x T): 1762 mm x 1134 mm x 30 mm
• Kabellänge: 1.200 mm
• Gewicht: 24,6 kg
• Glasstärke: 2 mm

Montagehinweis: Aufbauhöhe mit Modul

Je nach Neigungswinkel der FlatFlex Aufständerung verändert sich die Höhe deines PV Moduls.

In der Übersicht findest du die Modulhöhen nach Neigungswinkel gemessen an der Oberkante des Panels.
