PV Anlage 15 kWp mit Tigo TSI Wechselrichter und TSB Speicher 12,2 kWh – UK

Effiziente Komplettanlage mit Tigo TSI Inverter und TSB Speicher

Mit der PV Anlage 15 kWp setzen Sie auf das effiziente Tigo EI Heimspeichersystem in Kombination mit 34 leistungsstarken Jolywood Solarmodulen und der passenden Unterkonstruktion für Ziegel- oder Flachdächer. Das Komplettset eignet sich ideal für die Nutzung in privaten Haushalten. Setzen Sie auf den Tigo TSI Wechselrichter, den TSB Speicher mit einer Kapazität von bis zu 9,2 kWh sowie den Tigo EI Link TSS-3PS als Kommunikationsschnittstelle, um Ihre PV Anlage maximal wirtschaftlich zu nutzen.

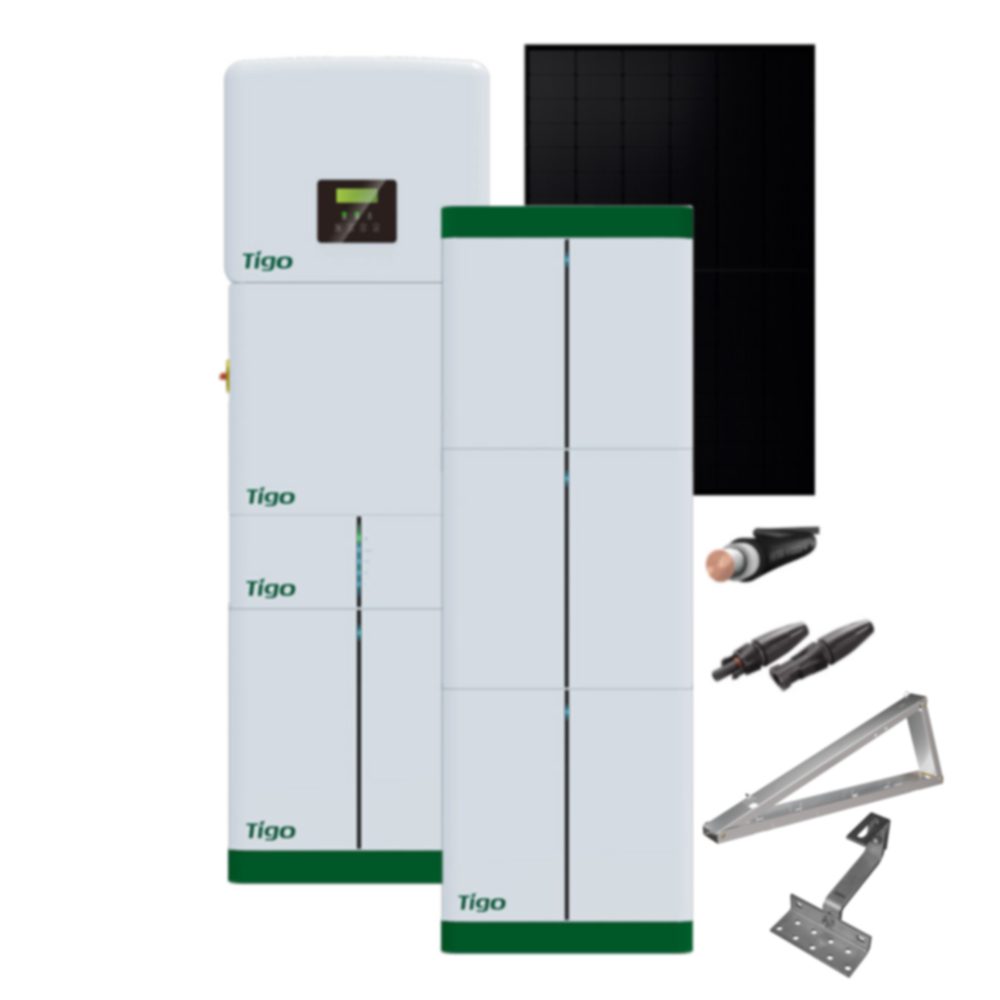

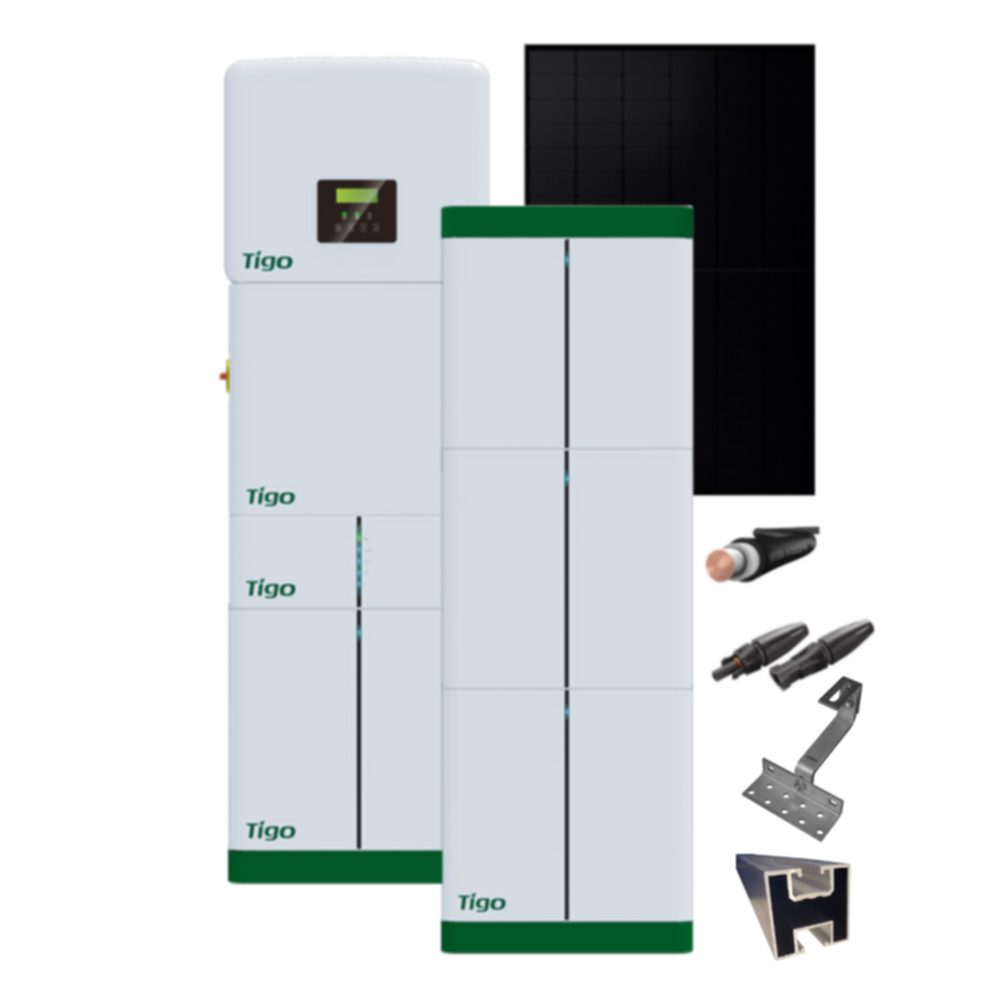

Lieferumfang:

Komplettset für Ziegeldächer:

• 1x Tigo TSI-15K3D Wechselrichter
• 1x Tigo EI BMS
• 4x Tigo Batteriemodul TSB 3
• 1x Tigo EI Link TSS-3PS
• 1x Tigo Batterie Zubehör Set
• 34x Jolywood JW-HD96N R2 455W Full Black – Bifaziale Glas-Glas Module
• 1x PV Kabel 100 m
• 10x PV Sticks Minus
• 10x PV Sticks Plus
• 64x PV Mittelklemmen mit Erdungspin
• 16x PV Endklemmen mit Erdungspin
• 20x Montageschienen Typ 2 Duro
• 120x PV Dachhaken 3-fach verstellbar
• 16x Endkappe schwarz
• 120x Sechskant-Sperrzahnmutter M10
• 120x Hammerkopfschraube M10
• 50x Schienenverbinder Typ 1
• 240x Tellerkopfschraube für die Montage von Dachhaken

Komplettset für Flachdächer:

• 1x Tigo TSI-15K3D Wechselrichter
• 1x Tigo EI BMS
• 4x Tigo Batteriemodul TSB 3
• 1x Tigo EI Link TSS-3PS
• 1x Tigo Batterie Zubehör Set
• 34x Jolywood JW-HD96N R2 455W Full Black – Bifaziale Glas-Glas Module
• 1x PV Kabel 100 m
• 10x PV Sticks Minus
• 10x PV Sticks Plus
• 68 QD-Verbindr “FlatFlex”, V2-T1
• 68x QD-Verbinder „FlatFlex“, V2-T2
• 40x FlatFlex Längsverbinder
• 150x REGUPOL Bautenschutzmatte 6 mm 110 mm x 110 mm
• 34x PV Clips mit Kabelbinder
• 50x FlatFlex FlachDach-Aufständerungn
• 100x Zylinderkopfschrauben M8
• 400x Bohrschrauben mit Sechskantkopf
• 60x Mittelklemme
• 34x Endklemme

Das Herzstück mit Notstromfunktion: Der Tigo EI Link TSS-3PS

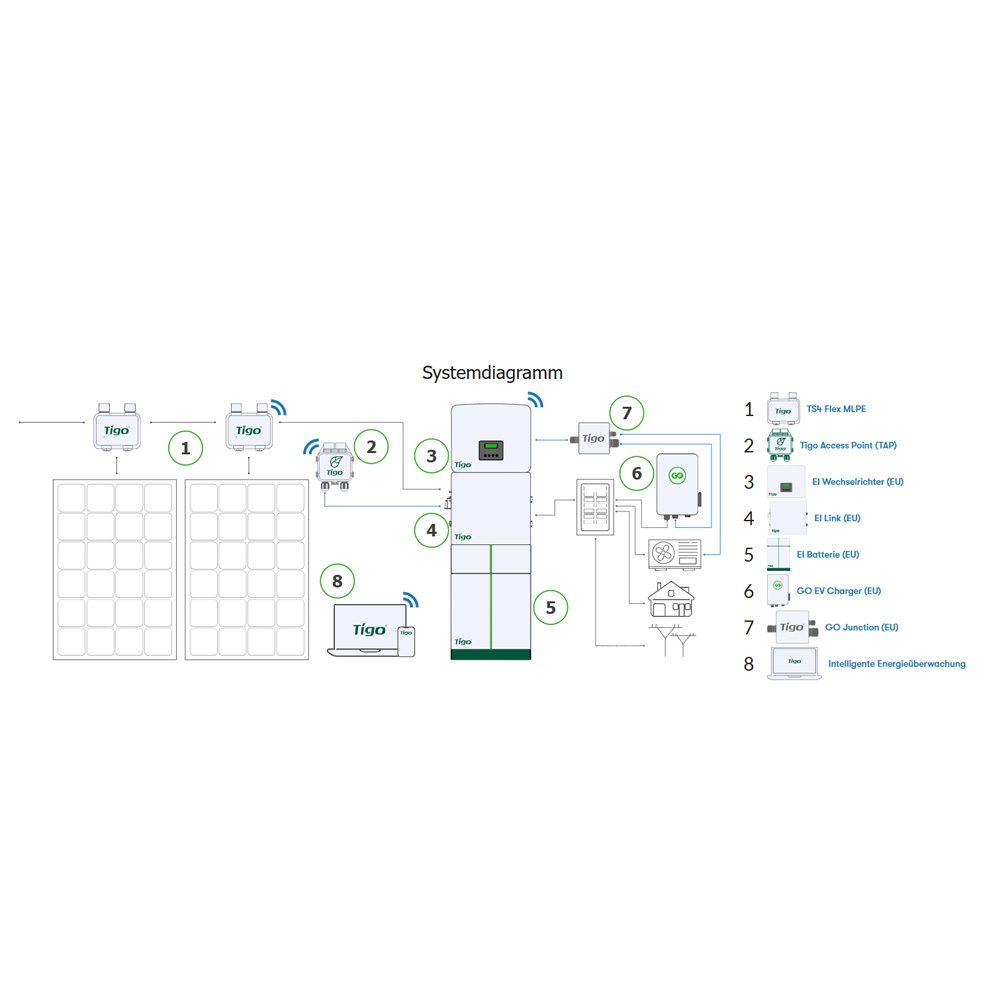

Der Tigo EI Link TSS-3PS EI Link ist das Herzstück der Photovoltaikanlage, da er als Schnittstelle alle Komponenten miteinander verbindet. Profitieren Sie von der zentralen Verkabelung, die alle Anschlüsse für Wechselrichter, Batterien und Solarmodule beinhaltet. Mit der integrierten CCA können Sie die Performance Ihrer Komplettanlage jederzeit auf System- und auf Modulebene überwachen.

Als besonderes Highlight profitieren Sie bei dem Tigo EI Link von der integrierten Notstromlösung. Dank des Full Backup Systems werden selbst bei einem Stromausfall alle angeschlossenen Geräte weiterhin zuverlässig und ohne Unterbrechung mit Solarenergie versorgt So bleiben Sie maximal unabhängig von externen Anbietern und konstant autark.

Da die Kommunikation drahtlos erfolgt, werden Funktionen wie die Inbetriebnahme, das Online-Monitoring oder auch das Durchführen von Updates problemlos durch die Verbindung mit der Cloud realisiert.

Dreiphasiger Inverter: Tigo TSI-15K3D Wechselrichter

Der dreiphasige Tigo TSI-15K3D Hybrid Wechselrichter verfügt über zwei MPP Tracker, die für ein konstant hohes Leistungsniveau sorgen – selbst bei weniger optimalen Umwelteinflüssen oder bei Verschattung. Dank der smarten Technologie steht der TSI-15K3D für eine überzeugende Effizienz von rund 99 Prozent, um die bestmögliche Leistung durch Ihre PV Komplettanlage zu generieren.

Modulare Batterie: Speicher Tigo TSB 3

Im Lieferumfang ebenfalls enthalten ist die passende Speicherlösung Tigo TSB 3. Mit insgesamt drei Modulen steht Ihnen eine Kapazität von 9,2 kWh zur Verfügung.

Das Batteriesystem punktet mit einer maximalen Lade- und Entladeeffizienz, langlebigen Eigenschaften und praktischen Funktionen, die eine sichere Nutzung garantieren. Hierzu zählen auch eine Schnellabschaltung und starke Merkmale für den Brandschutz. Die Stromspeicher verfügen über Heizelemente, die selbst bei niedrigen Temperaturen für eine konstante Leistung sorgen.

Weitere Informationen zu dem Tigo EI Heimspeichersystem finden Sie auch in unserem BLOG.

Bifaziale Glas-Glas Module: Jolywood JW-HD96N R2 455W Full Black

Mit unserer PV Anlage 15 kWp erhalten Sie insgesamt 34 Jolywood JW-HD96N R2 455W Full Black Panels. Die bifazialen Glas-Glas Module überzeugen mit einer maximalen Ausgangsleistung von 455 Wp pro Modul sowie einem starken Wirkungsgrad von 22,8 Prozent. Mit dieser Auswahl setzen Sie auf die passenden Solarpanels für das leistungsstarke Tigo Energiemanagementsystem.

Für ein konstant hohes Leistungsniveau der Photovoltaikmodule sorgt die patentierte J-TOPCon 2.0 Technologie und der optimierte Temperaturkoeffizient. Dadurch profitieren Sie selbst bei schwachen Lichtverhältnissen und hohen Temperaturen von einer überzeugenden Effizienz.

Unterkonstruktion für Ziegel- oder Flachdächer

Um Ihre Photovoltaikanlage zeitnah installieren und somit Energie generieren zu können, ist im Set die passende Unterkonstruktion bereits enthalten. Entscheiden Sie selbst, welche Ausführung für Ihr Dach infrage kommt. Unabhängig von der Variante erhalten Sie qualitativ hochwertiges Montagematerial, das für eine sichere und langlebige Installation Ihrer neuen Solarpanels steht.

Technische Details:

Der Tigo EI Link TSS-3PS

• Schutzklasse: IP54 / Klasse I
• Betriebstemperatur: -35°C bis 60 °C
• Lagertemperatur: -40° to 70°C
• Luftfeuchtigkeit: 100 %
• Max. Betriebshöhe: 3.000 m
• Überspannungsschutzkategorie: III (AC), II (DC)
• Kühlung: Natürliche Konvektion
• Abmessungen (BxHxT): 500 x 512 x 204,5 mm
• Netto Gewicht: 10 kg

EI Wechselrichter TSI-15K3D

• Ausgangsleistung: 15 kW
• Effizienz: Ca. 99 %
• 2 MPP Tracker
• Max. PV Kapazität: 18 kW
• Max. PV Voltage: 1.000 V
• Max. Eingangsleistung: 20 kVA
• Max. Eingangsstrom: 63 A
• Lautstärke: < 45 dB
• Maße (L x H x B): 503 x 503 x 199 mm
• Gewicht: 34 kg
• Kommunikation: RS-485, Ethernet, WiFi
• Sicherheit: IP65

Speicher Tigo TSB-12

• Nominale Spannung: 409.6 V
• Anzahl der Module: 4
• Spannungsrange: 360 – 464 V
• Kapazität: 12,2 kWh
• Nutzbare Energie: 10.9 kWh
• Leistung: 10.2 kW
• Max. Leistung: 12.2 kW
• Max. Lade – und Entladestrom: 30 A
• Effizienz: 95 %
• Ladezyklen: 6.000
• Kommunikation Batterie zu Inverter: RS-485/CAN2.0
• Batterie zu Batterie: CAN.0
• Zertifikate: CE, IEC 62619, UN 38.3, IEC 62040, UKCA
• Maße BMS (L X H X B): 482 x 173,5 x 153 mm
• Maße Module (L x H x B): 482,5 x 471,5 x 153 mm
• Gewicht BMS: 7,5 kg
• Gewicht Module: 34,5 kg

Jolywood JW-HD96N R2 455W Full Black

• Max. Ausgangsleistung: 455 Wp
• Wirkungsgrad: 22,8 %
• Leistungstoleranz: 0-5 W
• Max. Systemspannung: 1.500 V
• Max. zulässiger Rückstrom: 30 A
• Zelltyp: n-Typ bifaziale monokristalline Siliziumzellen
• Farbe: Schwarz
• Abmessungen (H x B x T): 1762 mm x 1134 mm x 30 mm
• Kabellänge: 1.200 mm
• Gewicht: 24,6 kg
• Glasstärke: 2 mm
