PV Anlage 20 kWp mit Growatt Hybrid Wechselrichter und APX HV Solarspeicher – UK

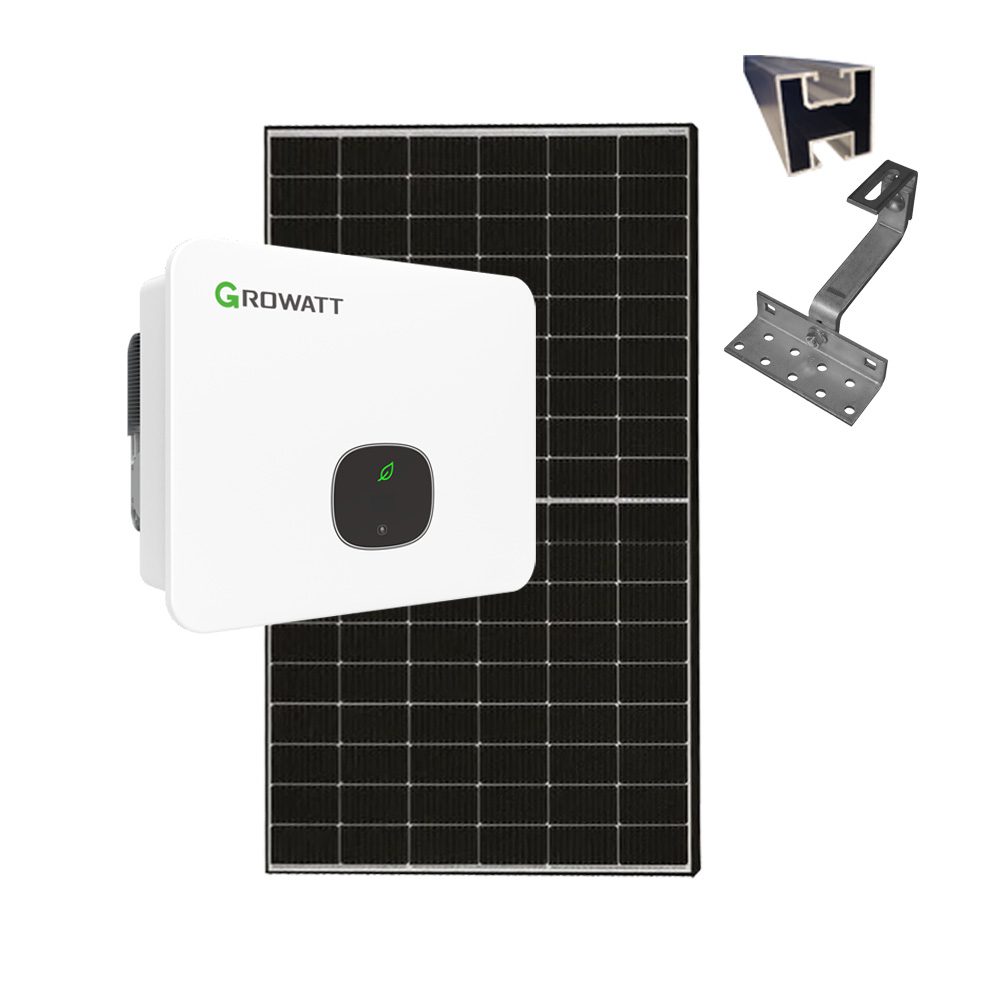

PV Komplettanlage 20 kWp mit Growatt Hybrid Wechselrichter und Unterkonstruktion

Noch mehr Leistung steht Ihnen mit unserer PV Komplettanlage 20 kW zur Verfügung. Profitieren Sie von unserer praktischen sowie qualitativ hochwertigen Komplettlösung, um die bestmögliche Energieausbeute zu erzielen. In dem Set bereits enthalten sind 44 JA Solar JAM54D40 460W Black Frame – Bifaziale Glas-Glas Module, der dreiphasige Growatt MID20KTL3-XH 20kW Hybrid Wechselrichter und optional die passenden modularen APX HV Speichermodule bis zu 20 kWh.

Ergänzt wird das Komplettset durch smarte Tools, wie dem beigelegten Smart Meter und dem Growatt Shine WiFi-X Stick für ein orts- und zeitunabhängiges Online-Monitoring. Starten Sie direkt ab Lieferung mit der Montage der neuen PV Anlage – bei uns erhalten Sie die passenden Unterkonstruktion bereits von Werk aus.

Lieferumfang der PV Komplettanlage

• 44x JA Solar JAM54D40 LB 460W Black Frame – Bifaziale Module
• 1x Growatt MID20KTL3-XH 20 kW Hybrid Wechselrichter 3-phasig
• Optional: Max. 4x Growatt APX HV-Solarspeicher Modul (bis insg. 20 kWh)
• Optional: 1x Growatt APX Batteriebasis
• Optional: 1x Growatt APX BMS Leistungsmodul APX 98034-P2
• 1x Growatt ShineWiLan-X2 Datenlogger Monitoring
• 1x Growatt Smart Meter
• 90x PV Mittelklemme mit Erdungspin
• 40x PV Endklemme mit Erdungspin
• 10x MC4-EVO 2 Buchse
• 10x MC4-EVO 2 Stecker
• 1x PV Kabel
• 38x PV Montageschiene Typ 2 Duro
• 132x PV Dachhaken 3-fach verstellbar Edelstahl
• 270x Tellerkopfschrauben / Holzbauschrauben 8x100mm für die Montage von Dachhaken
• 30x Endkappe schwarz
• 140x Sechskant-Sperrzahnmutter M10
• 140x Hammerkopfschraube M10
• 44x Schienenverbinder Typ 1

Bifaziale Glas-Glas-Module: JA Solar JAM54D40 460W Black Frame

Entscheiden Sie sich für unsere PV Komplettanlagen, erhalten Sie die passenden Module bereits direkt im Set. So stehen Ihnen mit unserer 20 kW Anlage insgesamt 44 Ja Solar JAM54D40 460W Black Frame Module zur Verfügung. Die bifazialen Glas-Glas-Paneele bieten eine überzeugende Ausgangsleistung von 460 Watt, während Sie zugleich mit einem hohen Wirkungsgrad von 22,8 Prozent punkten.

Zusätzlich können Sie sich auf eine starke Performance, einen optimierten Temperaturkoeffizienten sowie eine verbesserte Reaktion auf schwache Lichtverhältnisse und langlebige Eigenschaften der PV Module verlassen. Setzen Sie auf wirkungsstarke, langlebige und moderne Solarpaneele für ein autarkes Morgen.

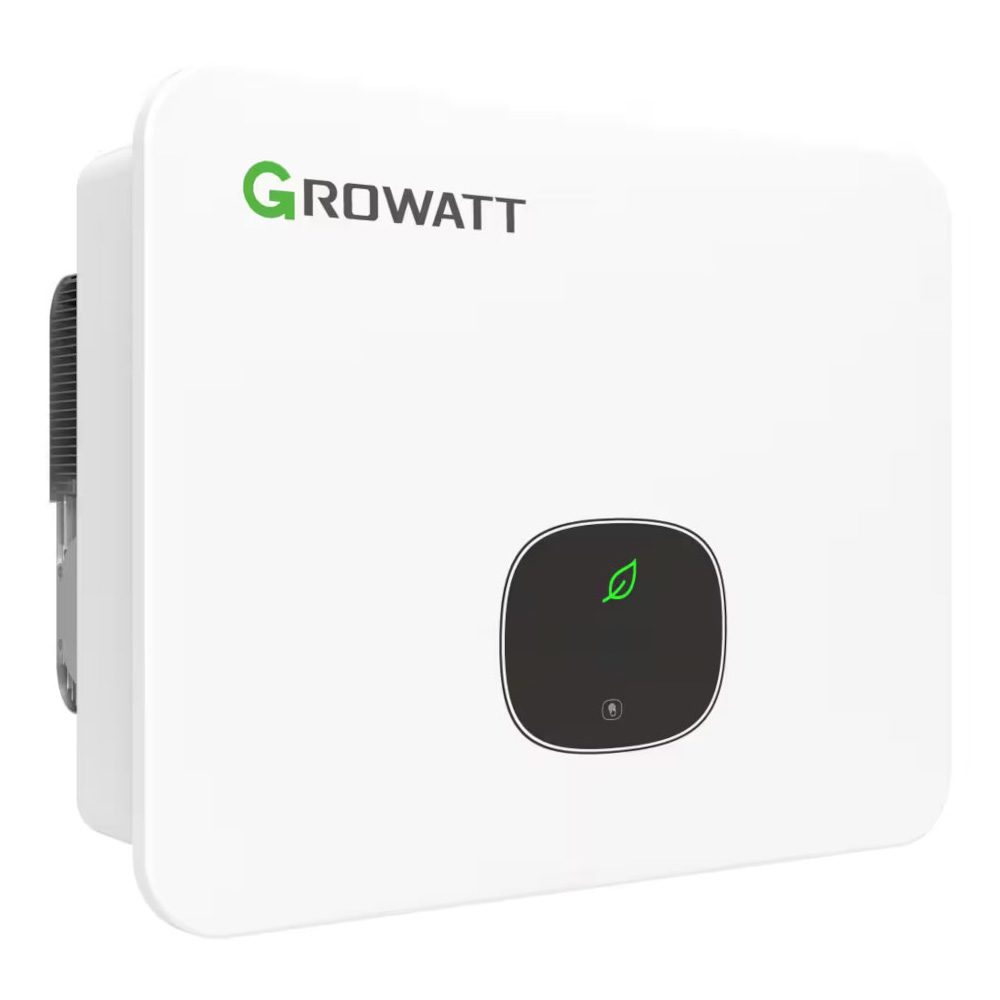

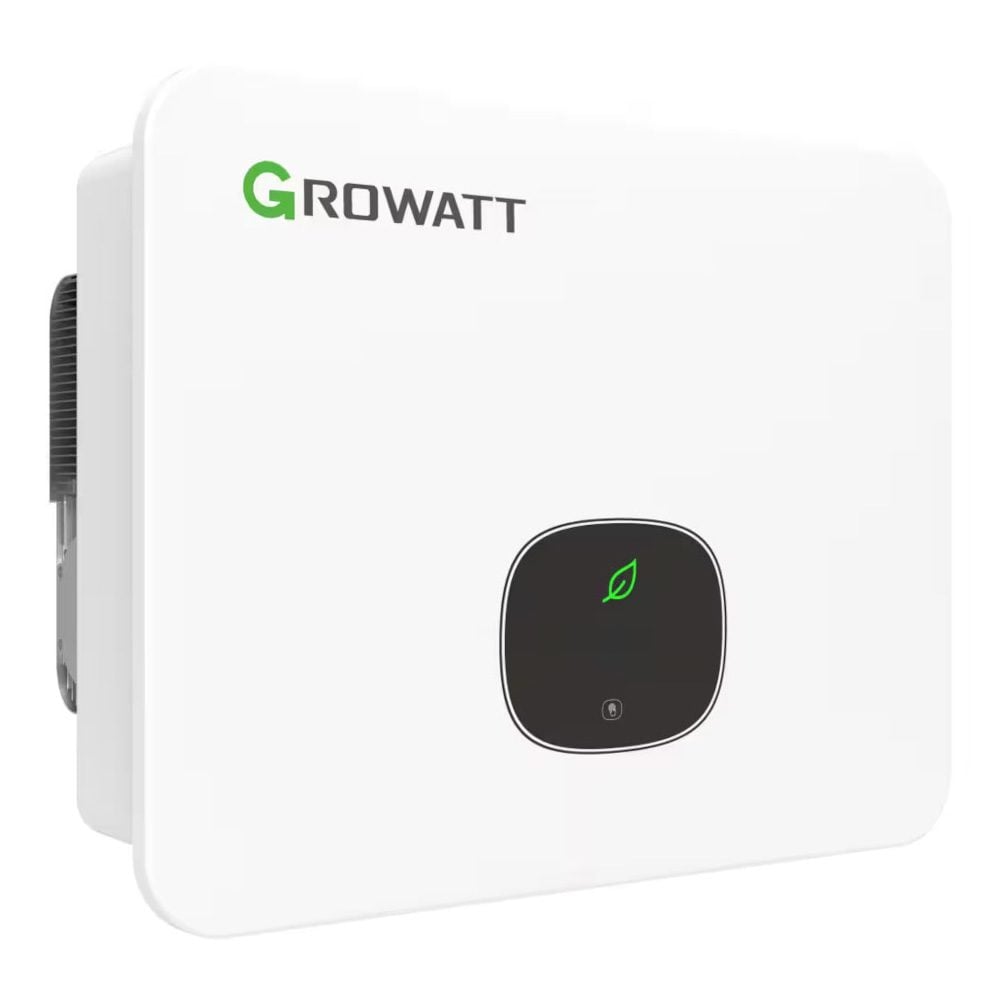

Dreiphasiger Inverter: Growatt MID20KTL3-XH 20kW Hybrid Wechselrichter

Unsere PV Anlage 20 kW beinhaltet mit dem Growatt MID20KTL3-XH Hybrid Wechselrichter einen dreiphasigen Inverter, der einen eindrucksvollen Wirkungsgrad von 98,75 Prozent (europ. 98,5 Prozent) aufweist. So bietet sich der MID20KTL3-XH selbst für Anlagen bis zu einer Leistung von 40.000 Watt und somit für großangelegte Solarprojekte an.

Dank zwei integrierter MPP-Tracker können Sie sich selbst bei wechselhaften Witterungen auf ein gleichbleibend hohes Leistungsniveau verlassen. Weitere Vorteile des effizienten Inverters sind außerdem die intelligente Kühlung und ein 24 Stunden Eigenverbrauchs-Monitoring. Für eine nutzerfreundliche Handhabung spricht das intuitive OLED-Touch-Display. Setzen Sie auf intelligente Technik und langlebige Eigenschaften.

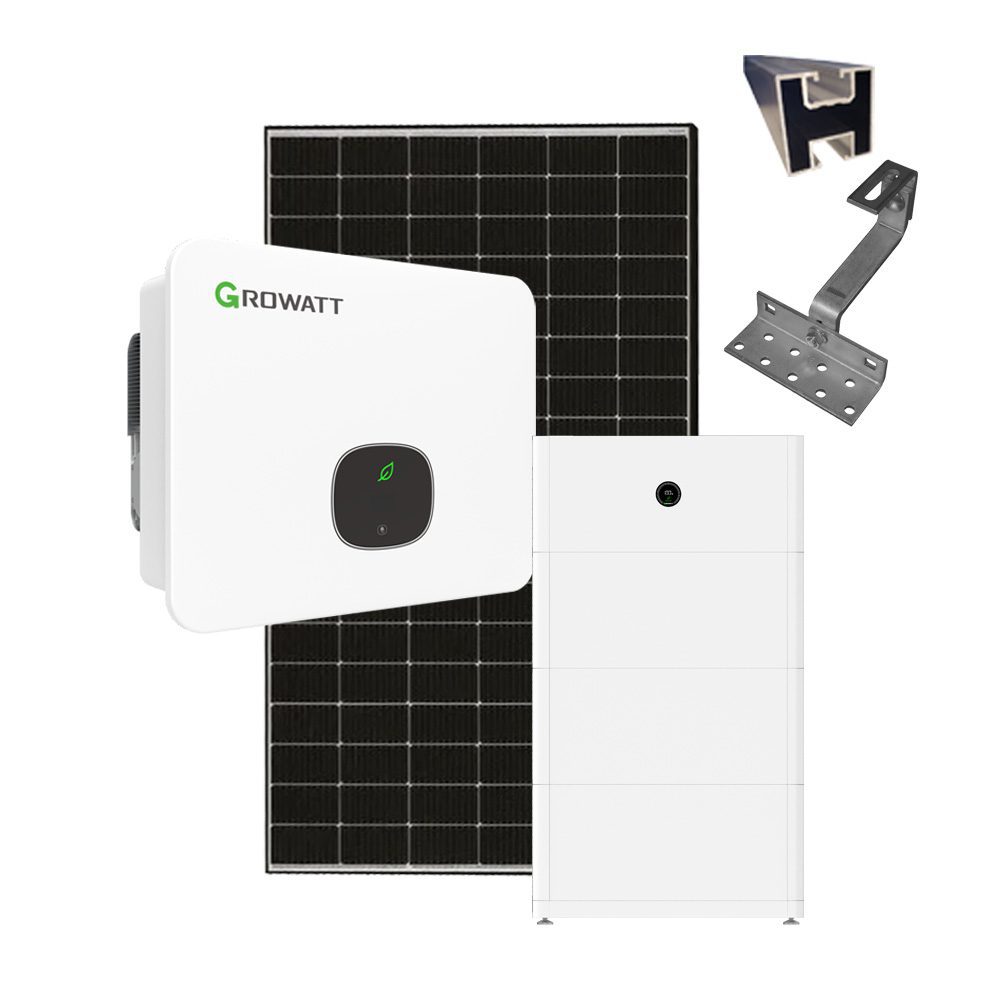

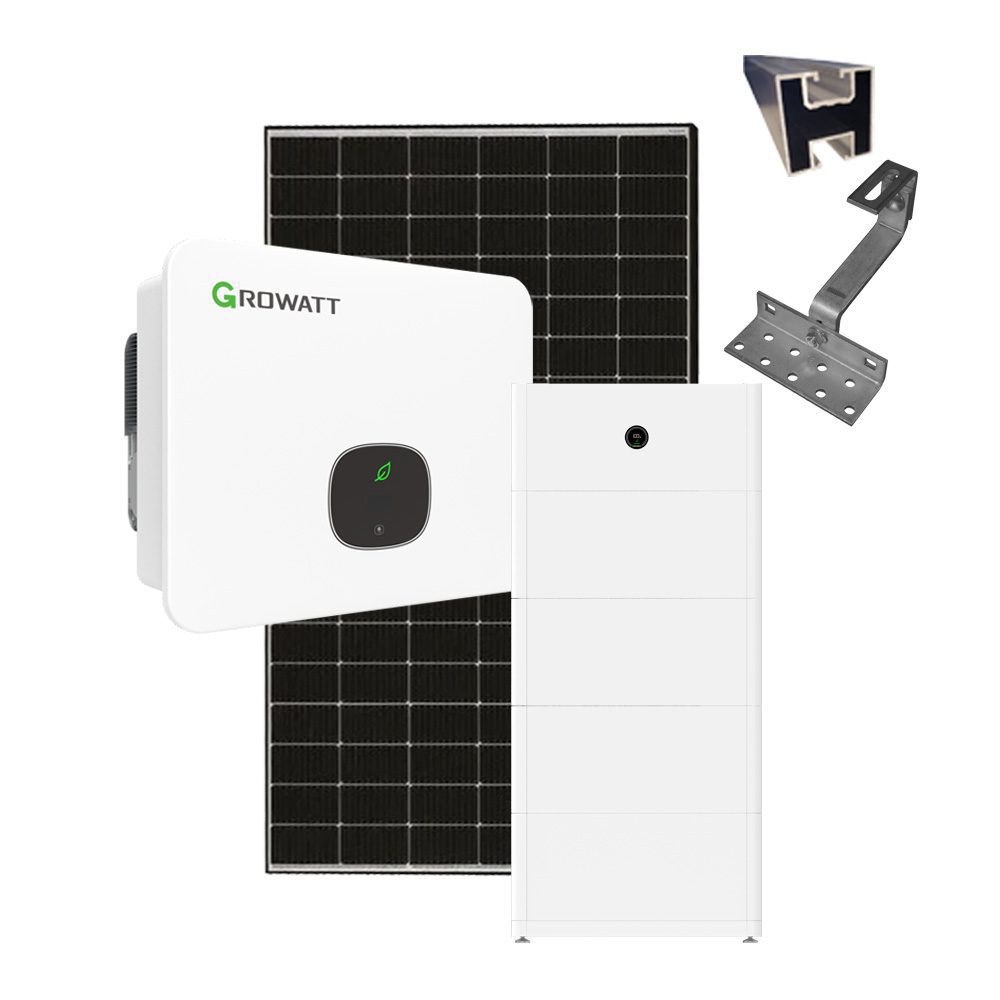

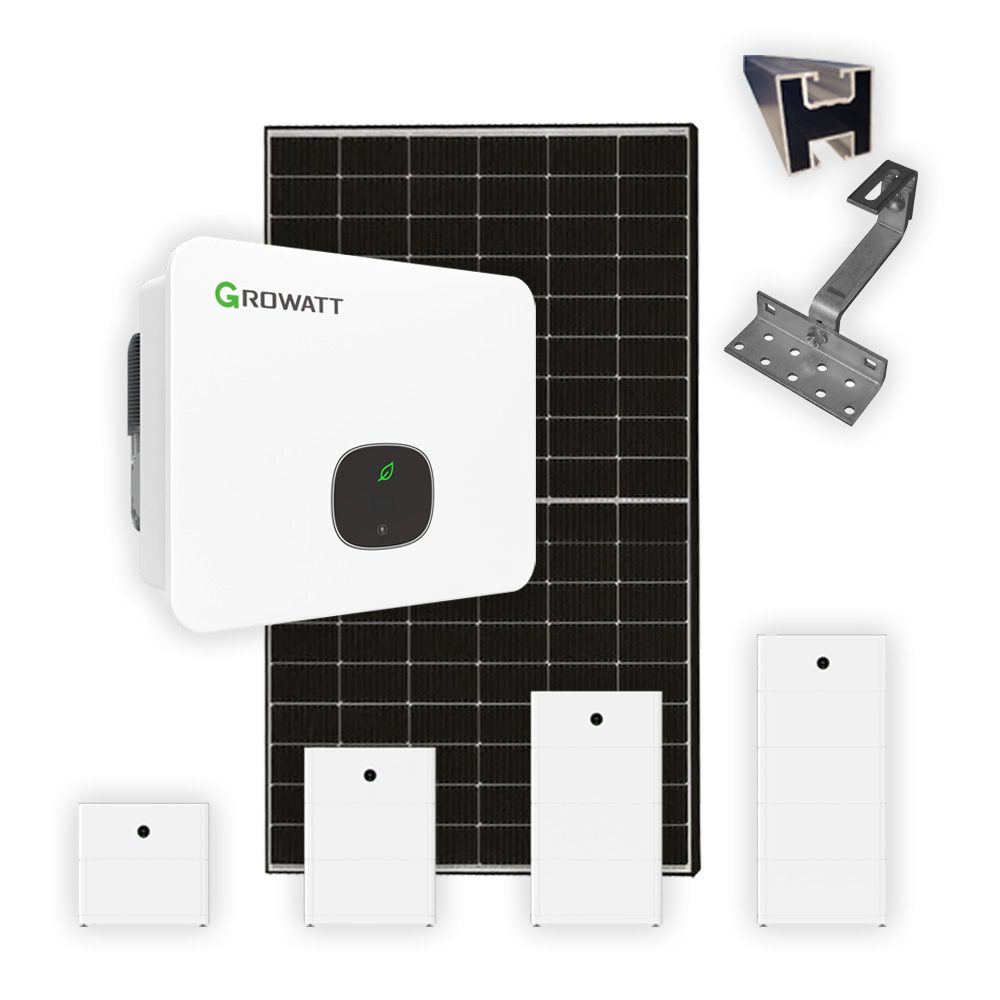

Modulare Batterien: Growatt APX HV-Solarspeicher bis 20 kWh

Genießen Sie die Vorteile regenerativer Energien nicht nur an sonnigen Tagen, sondern selbst dann, wenn Ihre Energieausbeute phasenweise weniger wirtschaftlich war. Um Ihre Energie bestmöglich selbst nutzen zu können, bieten wir Ihnen optional die Erweiterung der Komplettsets um zusätzliche Speicheroptionen. Diese bestehen aus den APX HV Batteriespeichern, die als modulares Stecksystem unkompliziert erweitert werden können.

So einfach die Installation der Solarspeicher erfolgt, umso ausgefeilter ist deren Konzeption. Dementsprechend profitieren Sie unter anderem von einer Entladetiefe von 90 Prozent, was für eine optimale Nutzung Ihrer gespeicherten Ressourcen spricht. Entscheiden Sie sich für die Wahl eines 15 oder 20 kW starken Speichermodul-Sets erhalten Sie außerdem das passende BMS Leistungsmodul sowie die passende Basis, um Ihren Batterie-Turm sicher aufzustellen.

Technische Daten:

PV Module JA Solar JAM54D40 460W

• Max. Ausgangsleistung: 460W
• Wirkungsgrad: 23,0 %
• Leistungstoleranz: 0~+5W
• Max. Systemspannung: 1.500 DC
• Max. Kurzschlussstrom: 30A
• Zelltyp: Mono-16BB
• Farbe: Schwarz
• Höhe: 1.762 ± 2 mm
• Breite: 1.134 ± 2mm
• Stärke: 30 ± 1 mm
• Gewicht: 22 kg
• Kabellänge: 300 mm hochkant, 1.400 mm waagerecht (inkl. Connector)

Growatt MID20KTL3-XH:

• Batterie ready (bis 30 kWh)
• DC/AC Verhältnis bis zu 2
• AC Nennleistung: 20.000 W
• Max. PV-Leistung: 40.000 W
• 2 unabhängige MPP-Tracker
• Max. Wirkungsgrad: 98,75 % (europ. 98,5 %)
• Maße: 580 x 435 x 230 mm (HxBxT)
• Gewicht: 31 kg
• Intelligente Kühlung
• Kompatibel mit APX HV Batteriesystem
• OLED-Touch-Display
• IP66 Schutz
• AFCI Schutzfunktion
• Typ II SPD auf D – und AC-Seite
• 24 Std. Eigenverbrauchs-Monitoring

Growatt APX HV Solarspeicher

• Energiekapazität (pro Modul): 5 kWh
• Nennspannung: 385 V
• Batterietyp: Kobaltfreies Lithium-Eisen-Phosphat (LFP)
• Abmessungen (B x T x H): 690 x 185 x 295 mm
• Gewicht: 50 kg
• Schutzklasse: IP 66
• Installation: Bodenmontage
• Umgebungstemperatur: -10°C bis ca. 50°C
• Zul. Luftfeuchtigkeit: 5% bis ca. 95%
• Kühlung: Natürliche Konvektion

BMS Leistungsmodul APX 98034-P2:

• Abmessungen (B x T X H): 690 x 185 x 295 mm
• Gewicht: 15 kg
• Kommunikation: CAN, RS485
• Max. Strom: 21 A
• Spitzenstrom: 27 A, 60s
• Überwachungsparameter: SPC, Systemspannung, Systemstrom, Zellspannung, Zelltemperatur und PCBA Temperatur
