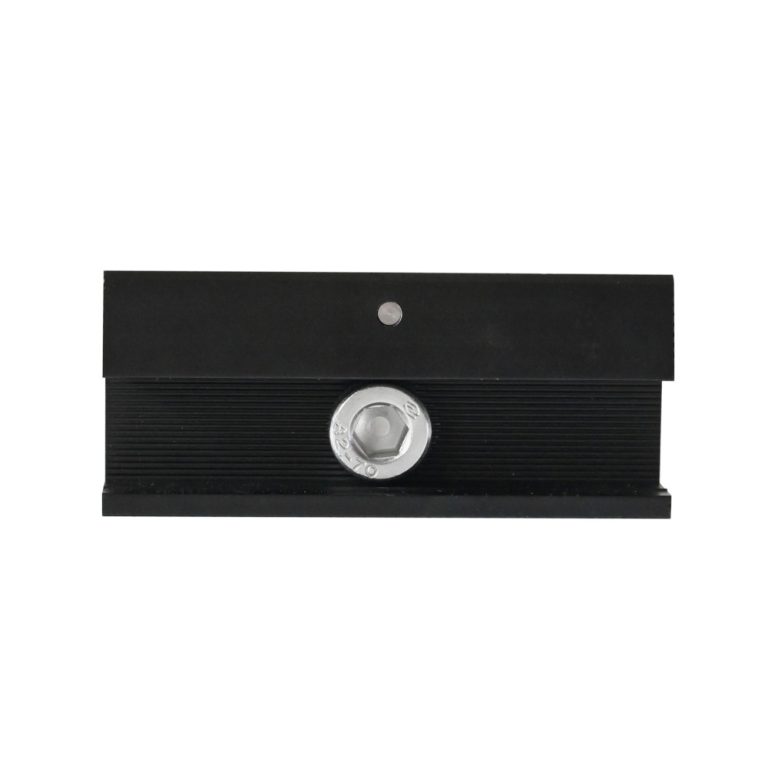

Produktbild PV Endklemme mit Erdungspin
Shop / PV Modulklemmen / PV Endklemme mit Erdungspin – Modulklemmen

PV Endklemme mit Erdungspin – Modulklemmen

Artikelnummer:
17585

1,49   inkl. 0% MwSt. gemäß §12 Abs. 3 UStG.

Lieferung in ca.: 2-4 Arbeitstagen

transparent

Innerhalb der angegebenen Zeit erfolgt
die Übergabe an den Versanddienstleister.
Arbeitstage: Mo-Fr, Feiertage ausgenommen.

PrivatGewerblich
Zusätzliche Rabatte für registrierte Geschäftskunden möglich. Hier registrieren/einloggen

Klemmen für Solarmodule

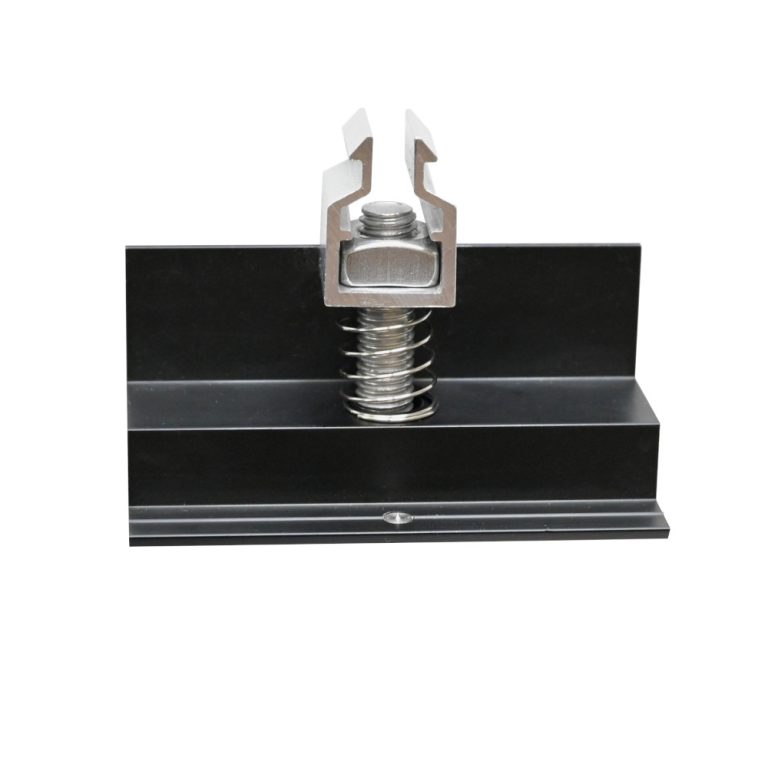

Diese Klemmen sind zur Befestigung von gerahmten Solarmodulen mit einer Rahmenhöhe (RH) von 30 und 35 mm an Montageschienen konzipiert. Sie werden vormontiert mit Klick-Element, Zylinderkopfschraube und Vierkantmutter geliefert.

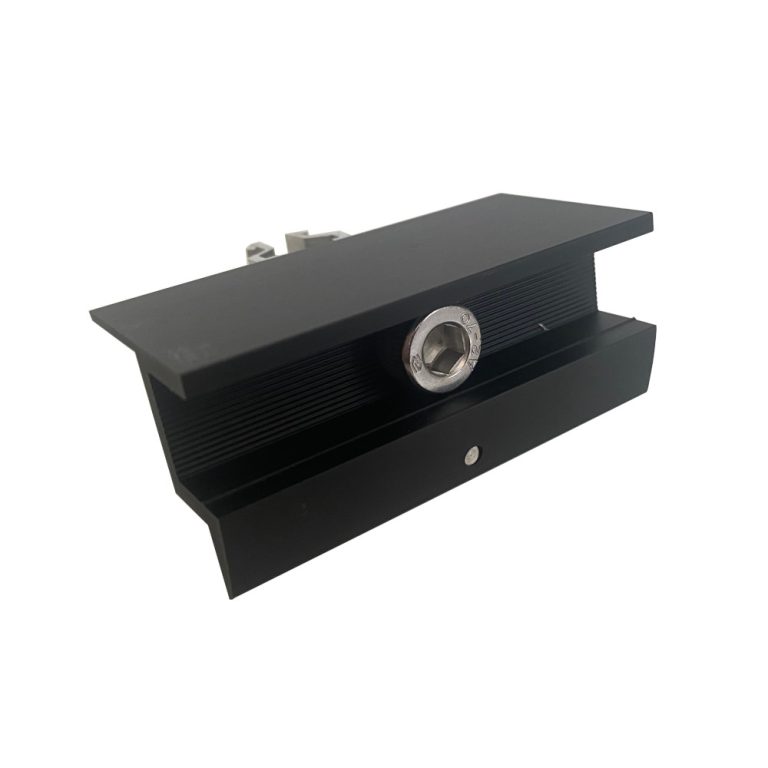

Der Erdungspin der Klemme sorgt für eine zuverlässige elektrische Verbindung zwischen dem Modulrahmen und der Montageschiene, um die Erdung des PV-Moduls über die Montageschiene zu gewährleisten.

Details Endklemme mit Erdungspin

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 3 mm
  • Klemmlänge: 70 mm
  • Modulabstand: 20 mm
  • Oberfläche: schwarz (eloxiert)
  • Erdung: Mit Erdungspin
  • Klick-Element
  • Vierkantmutter
  • Zylinderkopfschraube M8x30 mm

Zusätzliche Informationen

Gewicht 0,058 kg
Größe n. a.
Ausführung

30 mm, 35 mm

Manufacturer

venturama Solar

Produktbeschreibung

Klemme mit Erdungspin

Die Erdung von Solarmodulen in Photovoltaikanlagen ist entscheidend, um die Sicherheit der Anlage zu gewährleisten. Solarmodule sind oft eloxiert, und es kommt zusätzlich zur Oxidation der Aluminiumoberflächen. Beides beeinträchtigt den elektrischen Kontakt zwischen dem Solarmodul und der Montageschiene. Der Erdungspin in der Klemme durchdringt die Oxidations- und gegebenenfalls die eloxierte Schicht des PV-Moduls, wodurch die elektrische Verbindung verbessert und die Sicherheit der Anlage erhöht wird.

Die Montageschienen müssen weiterhin geerdet werden, um eine vollständige Erdung der gesamten Photovoltaikanlage sicherzustellen. Dies ist entscheidend, um Schäden durch Blitzschläge und Überspannungen zu vermeiden.

Vorteile der PV-Klemme mit Erdungspin

  • Sichere Befestigung: Die Klemme gewährleistet eine feste und stabile Montage der Solarmodule, selbst unter extremen Wetterbedingungen.
  • Effektive Erdung: Der Erdungspin sorgt für den notwendigen Schutz vor elektrischen Risiken, indem er die elektrische Verbindung zwischen Modulrahmen und Montageschiene herstellt.
  • Einfache Installation: Dank der vormontierten Klemme mit Klick-Element, Zylinderkopfschraube und Vierkantmutter ist die Installation schnell und effizient.
  • Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und robuste Konstruktion gewährleisten eine lange Lebensdauer und zuverlässige Leistung der PV-Klemmen.

Neben der Endklemme bieten wir auch eine Mittelklemme mit Erdungspin an für die Montage zwischen zwei PV-Modulen.

Mit der 30 mm Version der Endklemme können auch PV-Module mit 32 mm Rahmenhöhe montiert werden. Bitte beachten Sie, dass es hier zu einer leichten Neigung der Endklemmen kommen kann, da diese in diesem Fall nicht vollständig auf der Montageschiene aufliegt.

Montagehinweise & Datenblätter

Zeichnung Endklemme mit Erdungspin
Datenblatt herunterladen
