PV Mittelklemme mit Erdungspin – Modulklemmen

Artikelnummer:
17623

1,59   inkl. 0% MwSt. gemäß §12 Abs. 3 UStG.

Lieferung in ca.: 3-10 Arbeitstagen

transparent

Innerhalb der angegebenen Zeit erfolgt
die Übergabe an den Versanddienstleister.
Arbeitstage: Mo-Fr, Feiertage ausgenommen.

PrivatGewerblich
Zusätzliche Rabatte für registrierte Geschäftskunden möglich. Hier registrieren/einloggen

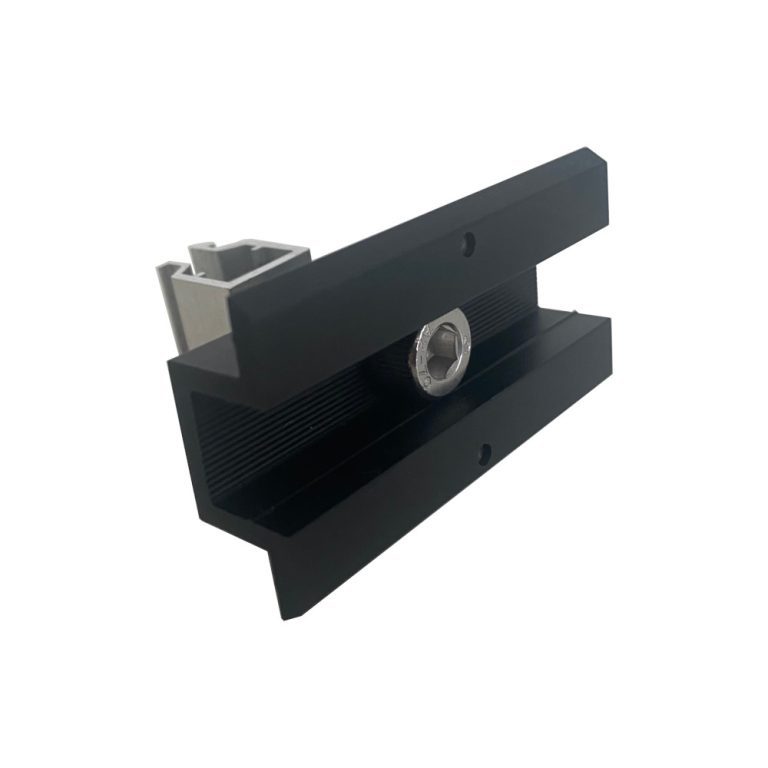

Mittelklemme für PV-Module

Die Mittelklemme dient zur Montage zwischen zwei PV-Modulen. Sie gewährleistet durch den Erdungspin eine sichere elektrische Verbindung zwischen dem Metallrahmen der PV-Module, der Montageschiene und dem Erdungssystem.

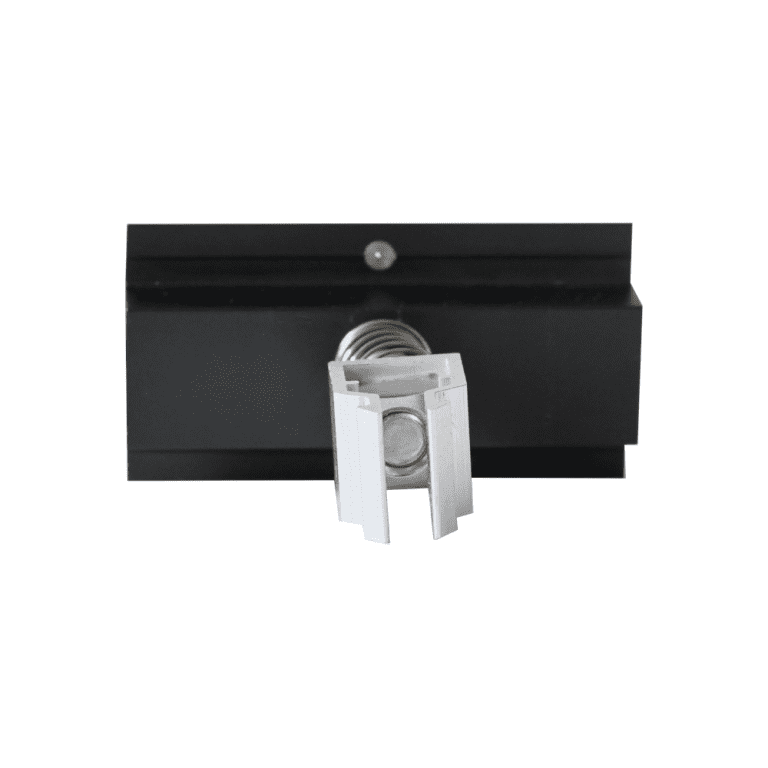

Die PV Mittelklemme ist vormontiert mit Klick-Element, Vierkantmutter und Zylinderkopfschraube. Erhältlich für Module mit 30 und 35 mm Rahmenhöhe.

Details Klemme mit Erdungspin

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 3 mm
  • Klemmlänge: 70 mm
  • Modulabstand: 20 mm
  • Oberfläche: Schwarz (eloxiert)
  • Erdung: Mit Erdungspin

Zusätzliche Informationen

Gewicht 0,062 kg
Größe n. v.
Rahmenhöhe

30 mm, 35 mm

Manufacturer

venturama Solar

Produktbeschreibung

Klemme mit Erdungspin

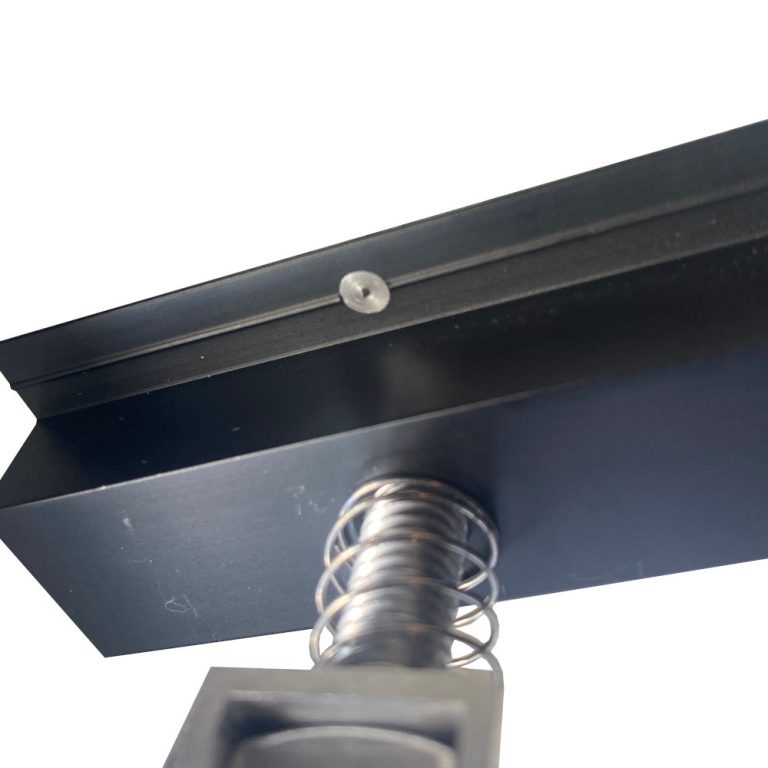

Die Erdung von Solarmodulen in Photovoltaikanlagen ist von großer Bedeutung, um die Sicherheit der Anlage zu gewährleisten. Solarmodule sind häufig eloxiert, und zudem oxidieren die Aluminiumoberflächen. Beides beeinträchtigt den elektrischen Kontakt zwischen dem Solarmodul und der Montageschiene. Der Erdungspin in der Klemme durchdringt die Oxidationsschicht und gegebenenfalls auch die eloxierte Schicht des Modulrahmens, wodurch die elektrische Verbindung optimiert und die Sicherheit der Anlage erhöht wird.

Die Montageschienen müssen weiterhin geerdet werden, um eine vollständige Erdung der gesamten Photovoltaikanlage sicherzustellen. Dies ist entscheidend, um die Module vor Blitzschlägen und Überspannungen zu schützen.

Vorteile der PV-Klemme mit Erdungspin

  • Sichere Befestigung: Die Klemme stellt eine feste und stabile Montage sicher, selbst unter extremen Wetterbedingungen.
  • Effektive Erdung: Der Erdungspin sorgt für den notwendigen Schutz vor elektrischen Risiken, indem er die elektrische Verbindung zwischen Modulrahmen und der Montageschiene herstellt.
  • Einfache Installation: Dank der vormontierten Klemme mit Klick-Element, Zylinderkopfschraube und Vierkantmutter ist die Installation schnell und effizient.
  • Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und robuste Konstruktion gewährleisten eine lange Lebensdauer und zuverlässige Leistung der PV-Klemmen.

Neben der Mittelklemme bieten wir auch eine Endklemme mit Erdungspin an für die Montage am äußeren Rand der PV-Module.

Mit der 30 mm Variante der Mittelklemme können auch PV-Module mit 32 mm Rahmenhöhe montiert werden.

Montagehinweise & Datenblätter

Datenblatt Mittelklemme mit Erdungspin
Datenblatt herunterladen
