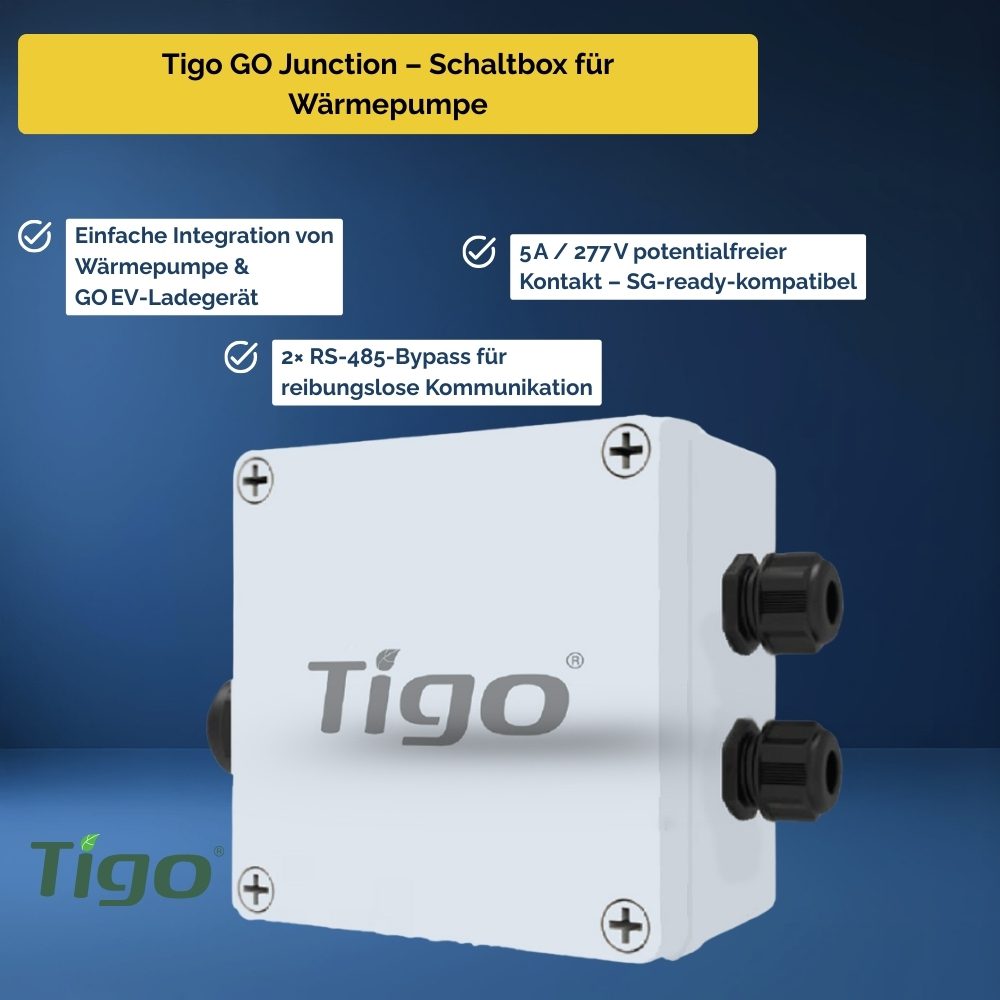

Tigo GO Junction – Schaltbox für Wärmepumpe

Einleitung & Nutzen

Mit der GO Junction verbinden Sie den EI Wechselrichter nahtlos mit einer Wärmepumpe und / oder dem Tigo GO EV‑Ladegerät. Die kompakte Junction‑Box stellt einen potentialfreien 5 A‑Schaltkontakt bereit und routet gleichzeitig die RS‑485‑Kommunikation zwischen Wechselrichter und Peripherie – perfekt, um Überschuss‑PV intelligent zu nutzen.

Technik & Kernfeatures

• Schaltleistung: 5 A bei bis zu 277 V AC/DC – geeignet für SG‑ready‑Wärmepumpen
• 2× RS‑485‑Ports: Kommunikation bleibt durchgeschliffen, kein zusätzlicher Hub nötig
• Robustes Gehäuse: IP65, Einsatztemperatur −30 … +60 °C – auch in Nebengebäuden einsetzbar
• Kompakt: 125 × 125 × 75 mm, nur 0,4 kg – einfache Wandmontage
• Dry‑Contact‑Kompatibilität: Funktioniert mit jeder Wärmepumpe, die ein potentialfreies Signal akzeptiert
• Intelligente Steuerung: EI‑App bietet Boost‑ und Auto‑Modus zur PV‑Überschussnutzung

Installation & Anwendung

1. GO Junction witterungsgeschützt an der Wand montieren.
2. Mitgeliefertes COM‑Kabel zwischen EI Link und EI Wechselrichter tauschen.
3. RJ‑45‑Leitung vom Wechselrichter in den INV-Port der GO Junction führen.
4. Wärmepumpe über Schraubklemmen anschließen, GO EV‑Charger via RJ‑45 (falls vorhanden).
5. In der EI‑App Firmware aktualisieren, Barcode scannen und GO Junction hinzufügen.

Kompatibilität & Skalierung

Passend für ein‑ und dreiphasige EI Wechselrichter, alle Tigo GO EV‑Charger sowie Wärmepumpen mit Dry‑Contact‑Eingang. Mehrere Junctions lassen sich pro Anlage parallel betreiben.

Normen & Schutz

• IP65‑Schutz für Außenmontage
• Betriebstemperatur –30 … +60 °C
• CE‑konform (gemäß EU‑Niederspannungsrichtlinie)

Lieferumfang

• 1 × GO Junction Box
• 1 × RJ‑45 COM‑Kabel (1 m)
• Gehäuseverschraubungen & Dichtstopfen
• Schnellstartanleitung (DE/EN)

Technische Daten (Kurz)

• Max. Schaltstrom: 5 A
• Max. Schaltspannung: 277 V
• Kommunikation: 2 × RS‑485‑Ports (Bypass)
• Abmessungen (H × B × T): 125 × 125 × 75 mm
• Gewicht: 0,4 kg
• Schutzart: IP65
• Betriebstemperatur: −30 … +60 °C
• Montage: Wand (4 × Schrauben)
