0,68 € exkl. MwSt. 0,68 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
zzgl. Versandkosten
Lieferung in ca.: [bitte Variante auswählen]

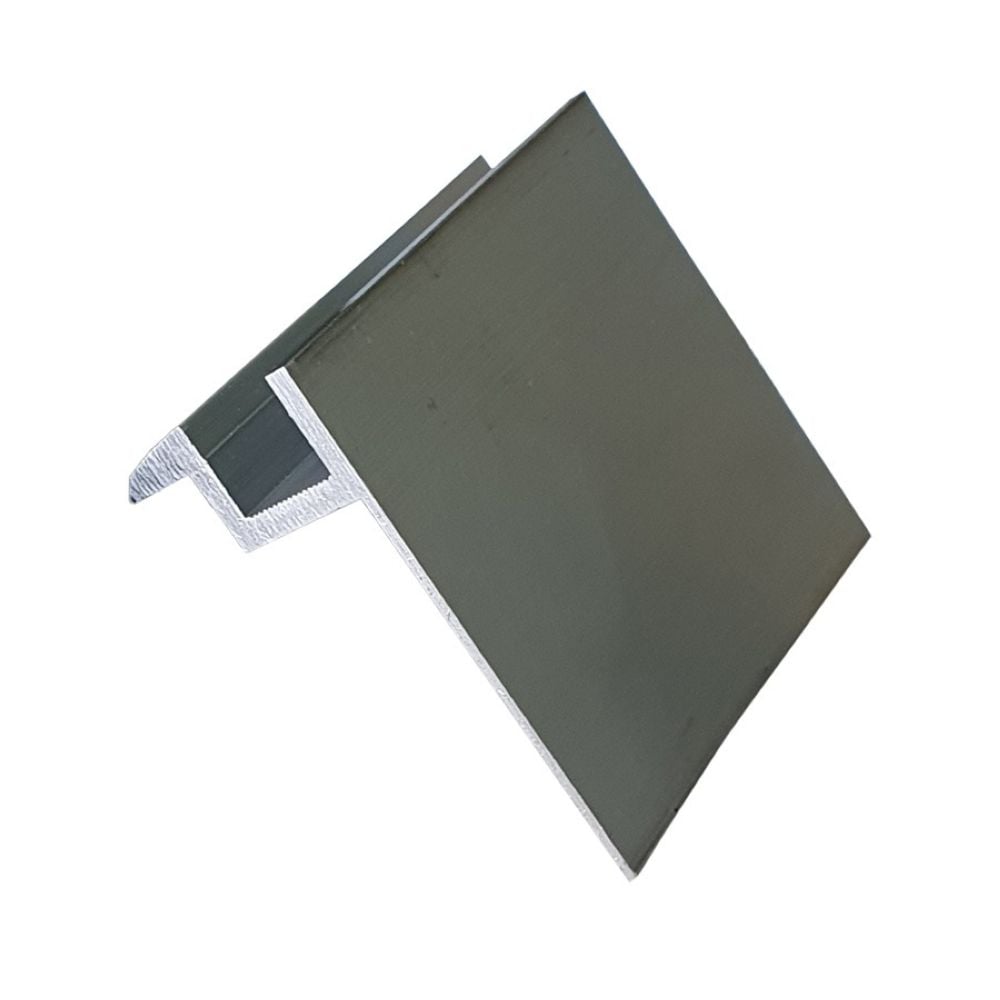

Endklemme für gerahmte PV-Module mit 30mm Rahmenhöhe.
Material: Aluminium EN AW-6060 T66
Stärke: 3 mm
Klemmlänge: 70 mm
Oberfläche: silber (unbehandelt)
Gewicht | 0,04 kg |
---|---|
Größe | n. v. |
Ausführung | 28mm, 30mm, 35mm, 40mm |
Manufacturer | venturama Solar |
Die Endklemme befestigt die äußeren PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Nutenstein.
Die Endklemme ist für unsere Schienentypen 1, 2 Power Line verwendbar.
Schraubenlänge:
Die Länge der Zylinderkopfschraube M8 wird entsprechend der Modulhöhe gewählt.
Modulhöhe 28mm / Zylinderkopfschrauben M8x30
Modulhöhe 30mm / Zylinderkopfschrauben M8x30
Modulhöhe 35mm / Zylinderkopfschrauben M8x35
Modulhöhe 40mm / Zylinderkopfschrauben M8x40
Die Länge der Zylinderkopfschraube M8 mit Sicherungsring wird entsprechend der Modulhöhe + 5mm gewählt.
Modulhöhe 28mm / Zylinderkopfschrauben M8x30
Modulhöhe 30mm / Zylinderkopfschrauben M8x35
Modulhöhe 35mm / Zylinderkopfschrauben M8x40
Modulhöhe 40mm / Zylinderkopfschrauben M8x45
Befestigung an der Montageschiene:
Variante 1 (Schienentyp 1/ 2): Nutenstein Typ 1 & Zylinderkopfschraube M8
Variante 2 (Schienentyp 4): Nutenstein Typ 2 & Zylinderkopfschraube M8
Schraubenlänge:
Es wird eine Zylinderkopfschraube M8x35 benötigt.
0,49 € exkl. MwSt. 0,49 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Endkappe schwarz, EPDM, 40x40x20mm
Material: EPDM
Länge: 40 mm
Breite: 40 mm
Tiefe: 20 mm
Farbe: schwarz
Vorrätig (kann nachbestellt werden)
0,48 € exkl. MwSt. 0,48 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Mittelklemme zur Befestigung gerahmter PV-Module
Vorrätig (kann nachbestellt werden)
3,99 € exkl. MwSt. 3,99 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der Edelstahl PV Dachhaken für Solarmodule ist 3-fach verstellbar, mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 kompatibel und ermöglicht maximale Flexibilität für eine zuverlässige und individuelle Montage Ihrer PV Unterkonstruktion.
Dank des hochwertigen A2 Edelstahl der Güte 1.4016 bietet der Dachhaken für Photovoltaik maximale Belastungswerte für den Mittellastbereich sowie eine gute Korrosionsbeständigkeit; für eine langlebige und belastbare PV Installation.
Der Verkaufspreis gilt für einen Dachhaken – Eine VPE (Karton) enthält 20 Stück – Einzelkauf möglich.
Vorrätig (kann nachbestellt werden)
0,77 € exkl. MwSt. 0,77 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Endklemme für gerahmte PV-Module mit 30mm Rahmenhöhe.
0,43 € exkl. MwSt. 0,43 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Vorrätig (kann nachbestellt werden)
2,35 € exkl. MwSt. 2,35 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Schienenverbinder Typ 2 – Schraubverbinder Flach zur Verbindung von zwei Schienenelementen
Material: A2 Edelstahl
Stärke: 5 mm
Länge: 200 mm
Breite: 40 mm
Oberfläche: unbehandelt
Montage: 1 Stück je Verbindung
Eignung: Montageschiene Typ 1, 2, 4 Pemba und Power Line
Vorrätig (kann nachbestellt werden)
1,49 € exkl. MwSt. 1,49 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Schienenverbinder zur Verbindung von zwei PV Montageschienen, kann für Montageschienen vom Typ 1,Typ 2, Power Line und Typ 4 Pemba verwendet werden
Für die Montage benötigen Sie zusätzlich vier Bohrschrauben – nicht im Lieferumfang enthalten.
Vorrätig (kann nachbestellt werden)
5,49 € exkl. MwSt. 5,49 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der Schwerlast Edelstahl PV Dachhaken mit verstärktem Bügel ist 3-fach verstellbar, mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 kompatibel und für höhere Wind- und Schneelasten ausgelegt; für eine langlebige und zuverlässige PV Unterkonstruktion.
Dank des hochwertigen Materials bietet der verstellbare Dachhaken für Photovoltaik nicht nur optimale Flexibilität, sondern auch maximale Belastungswerte für den Schwerlastbereich sowie eine gute Korrosionsbeständigkeit.
Der Verkaufspreis gilt für einen Dachhaken – Eine VPE (Karton) enthält 20 Stück – Einzelkauf möglich.
Vorrätig
0,20 € exkl. MwSt. 0,20 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Dieser Nutenstein ist für die Montage in einer PV Montageschiene Typ 4 vorgesehen und kann nachträglich in die Nut eingesetzt werden.
Hergestellt aus hochwertigem Edelstahl (Edelstahl A2), bietet er eine hervorragende Korrosionsbeständigkeit, Witterungsbeständigkeit und mechanische Festigkeit.
Vorrätig (kann nachbestellt werden)
6,37 € exkl. MwSt. 6,37 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der Mittellast Edelstahl PV Dachhaken für Solarmodule ist mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 kompatibel und ermöglicht eine einfache, belastbare sowie langlebige PV Montage Ihrer Solaranlage auf Ziegeldächern ab 20° Dachneigung.
Dank des hochwertigen Materials ist der Dachhaken für Photovoltaik rostfrei, bietet maximale Belastungswerte für den Mittellastbereich und eine einwandfreie Korrosionsbeständigkeit. Eine stabile und zuverlässige PV Unterkonstruktion.
Der Verkaufspreis gilt für einen Haken – Eine VPE (Karton) enthält 15 Stück – Einzelkauf möglich.
Vorrätig
0,45 € exkl. MwSt. 0,45 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Hammerkopfschraube M10 30 mm aus Edelstahl für die Befestigung von PV Dachhaken an der Montageschiene Pemba Typ 4.
Vorrätig (kann nachbestellt werden)
7,74 € exkl. MwSt. 7,74 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der Schwerlast Edelstahl PV Dachhaken für höhere Wind- und Schneelasten ist mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 kompatibel und ermöglicht eine einfache, langlebige und besonders belastbare Installation Ihrer PV Unterkonstruktion.
Dank des hochwertigen A2 Edelstahls der Güte 1.4301 mit einer Materialstärke von 8 mm bietet der Dachhaken für Photovoltaik maximale Belastungswerte und eine einwandfreie Korrosionsbeständigkeit, für eine stabile und zuverlässige PV Montage.
Der Verkaufspreis gilt für einen Haken – Eine VPE (Karton) enthält 15 Stück – Einzelkauf möglich.
Der Artikel ist im Zulauf und voraussichtlich in 2-3 Wochen wieder in unserem Lager verfügbar. Sie können bereits vorbestellen. Sobald der Artikel in unserem Lager verfügbar ist, versenden wir diesen schnellstmöglich.
1,59 € exkl. MwSt. 1,59 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Die Mittelklemme dient zur Montage zwischen zwei PV-Modulen. Sie gewährleistet durch den Erdungspin eine sichere elektrische Verbindung zwischen dem Metallrahmen der PV-Module, der Montageschiene und dem Erdungssystem.
Die PV Mittelklemme ist vormontiert mit Klick-Element, Vierkantmutter und Zylinderkopfschraube. Erhältlich für Module mit 30 und 35 mm Rahmenhöhe.
6,65 € exkl. MwSt. 6,65 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der Aluminium PV Dachhaken für Solarmodule ist kombinierbar mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 und ermöglicht eine vereinfachte und schnellere Montage Ihrer PV Anlage auf Ziegeldächern, ganz ohne Werkzeugwechsel.
Der Mittellast Solar Dachhaken zeichnet sich durch ein geringes Gewicht aus, ist 3-fach verstellbar und bietet dank der Verwendung hochwertigen Materials maximale Belastungswerte, für eine langlebige und sichere Installation Ihrer PV Anlage.
Vorrätig (kann nachbestellt werden)
1,59 € exkl. MwSt. 1,59 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Diese Klemmen sind zur Befestigung von gerahmten Solarmodulen mit einer Rahmenhöhe (RH) von 30 und 35 mm an Montageschienen konzipiert. Sie werden vormontiert mit Klick-Element, Zylinderkopfschraube und Vierkantmutter geliefert.
Der Erdungspin der Klemme sorgt für eine zuverlässige elektrische Verbindung zwischen dem Modulrahmen und der Montageschiene, um die Erdung des PV-Moduls über die Montageschiene zu gewährleisten.
6,90 € exkl. MwSt. 6,90 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der PV Dachhaken für Solarmodule ist 3-fach verstellbar, mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 kombinierbar und ermöglicht eine vereinfachte und schnellere Montage von PV Anlagen auf Ziegeldächern, ganz ohne Werkzeugwechsel.
Mit einer Mittelsteglänge von 160 mm zeichnet sich der Mittellast Aluminium Dachhaken für Photovoltaik durch ein geringes Gewicht aus und bietet dank des hochwertigen Materials maximale Belastungswerte Ihrer PV Unterkonstruktion.
Vorrätig
7,33 € exkl. MwSt. 7,33 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
PV Montageschiene aus Aluminium für die Unterkonstruktion von PV Modulen. Alle vier Seiten der PV Schiene sind gleich ausgelegt. Hohe Stabilität und Tragfähigkeit.
Bitte verwenden Sie nur die weiter unten angegebenen Zubehörteile für die Montage!
0,69 € exkl. MwSt. 0,69 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Endklemme zur Befestigung gerahmter PV-Module
Die Oberfläche ist stark verkratzt, beeinträchtig die Funktion nicht.
Nicht vorrätig
0,64 € exkl. MwSt. 0,64 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Endklemmen zur Befestigung gerahmter PV-Module
Die Oberfläche ist stark verkratzt, beeinträchtig die Funktion nicht.
Nicht vorrätig
