LÖSUNGEN NACH MAß
Unsere Systeme

Befestigung am Dach
Zur Befestigung der Modul-Unterkonstruktion an der Dachstruktur bieten wir Ihnen unterschiedlichste Anbindungsmöglichkeiten – für alle gängigen Dachvarianten. Unsere verschiedenen Montageschienen-Typen können hierauf montiert werden.
Wir bieten Ihnen eine Vielfalt an Dachhaken-Varianten zur Befestigung direkt am Dachsparren für alle gängigen Ziegeltypen.
Unsere Dachhaken werden komplett in Deutschland gefertigt – bei zertifizierten Schweißbetrieben mit etabliertem Qualitätsmanagementsystem nach ISO 9001.
Stockschrauben eignen sich speziell für Wellenprofile und Faserzement-Eindeckungen. Sie werden durch die Dachhaut direkt an der Dachkonstruktion befestigt.
Die Stockschraube wird mit einem Adapterblech zur Anbindung der Montageschiene montiert. Wir bieten Ihnen unterschiedliche Gewindegrößen und Schraubenlängen an.
Für die Anbindung der Unterkonstruktion an Dachfalzen eignen sich unsere Dachfalzklemmen.
Bei der Verwendung von Trapezschienen auf Trapezblech-eindeckungen werden keine zusätzlichen Montageschienen benötigt. Die Modulklemmen können direkt auf den Trapezschienen befestigt werden.

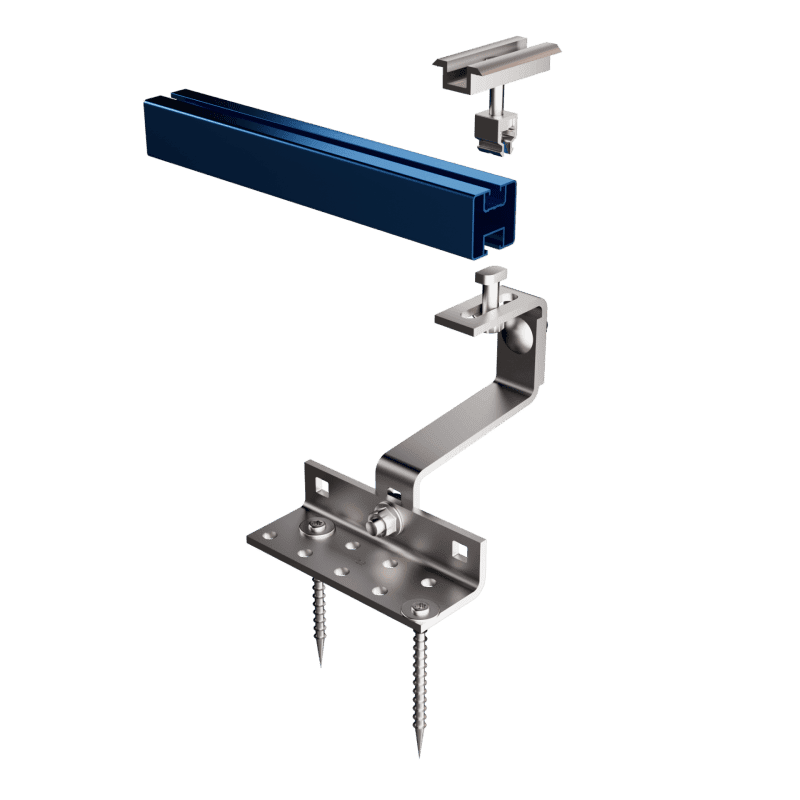

Montageschienen
Je nach Einsatzort und -zweck stehen Ihnen vier unterschiedliche Schienentypen zur Auswahl. Diese unterscheiden sich nach der Materialstärke und nach Art der Montage. Alle Schienentypen sind aus Aluminium EN AW-6060 T66 gefertigt und können mit passenden Schienenverbindern verbunden werden.
Die Standard-Schiene eignet sich für die meiste Anwendungsfälle: Eine Materialstärke von durchgehend 1,3mm und vielseitige Anbindungsmöglichkeiten in Richtung Dach und Modul.
Diese Montageschine zeichnet sich durch zusätzliche Robustheit aus: Eine Materialstärke von durchgehend 1,6mm kombiniert mit den vielseitigen Anbindungsmöglichkeiten der Standard-Schiene.
Die Schiene für Kreuzverbund-Montagen bietet dieselben Anbindungs- möglichkeiten der Standard-Schiene. Für den Kreuzverbund selbst ist eigenes Zubehör zu wählen.
Eine vielseitige Schiene mit Anbindungsmöglichkeiten an allen vier Seiten. Die Anbindung in Richtung Dach und Modul wird mit eigens passendem Zubehör umgesetzt.

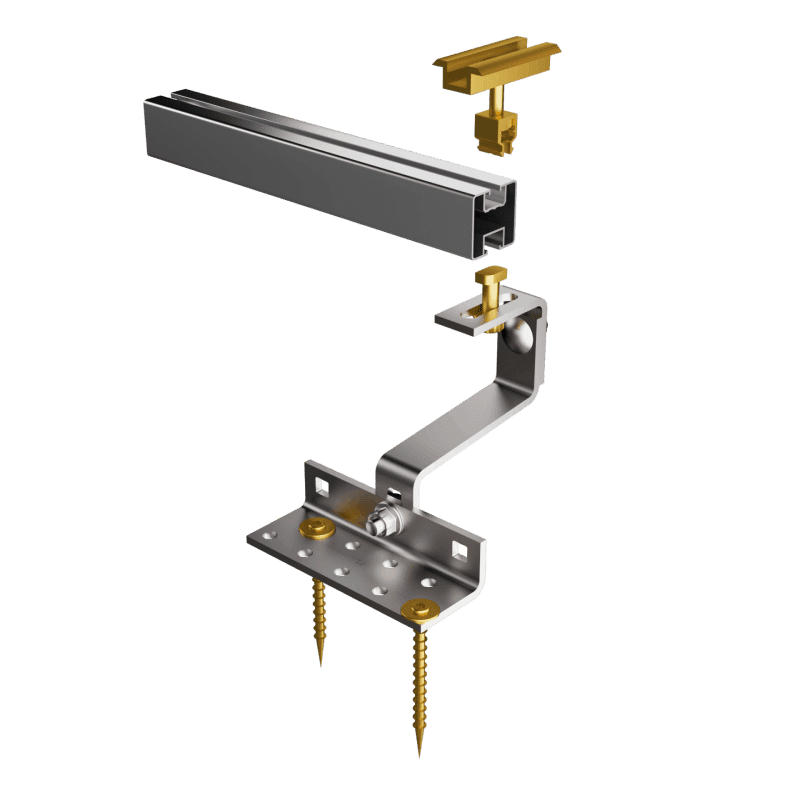

Modulklemmen & Zubehör
Mit den Modulklemmen werden die PV-Module an der Montageschiene befestigt. Die Montage erfolgt entweder mit Nutensteinen oder Klick-System.
Unser Zubehör-Sortiment umfasst alle Befestigungsmaterialien, die Sie für die Montage benötigen.
Unsere Mittel- und Endklemmen können sowohl als vormontiertes Klick-System als auch mit Hilfe von Nutensteinen in der Montageschiene befestigt werden.
Sie haben die Wahl zwischen schwarz eloxierten oder unbehandelten silbernen Klemmen.
Alle benötigten Schraubentypen, Muttern oder Nutensteine finden Sie in unserem Zubehör. Darüber hinaus bieten wir Schienenverbinder für die unterschiedlichen Schienentypen sowie Endkappen an.

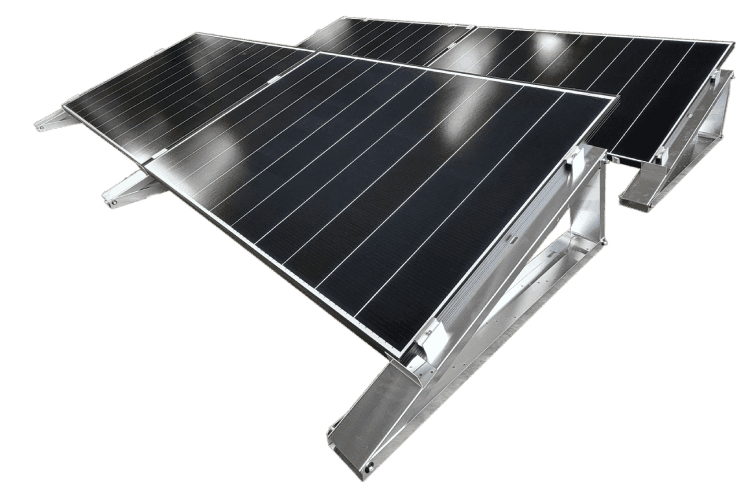

Flachdach & Freiland
Unsere Montagesysteme für Flachdach- und Freilandanlagen eignen sich für unterschiedliche Befestigungsarten, wie z.B. Auflast oder Verschraubung. Sie sind außerdem in Dachbegründungskonzepte oder Grünflächen integrierbar.
Unser neu entwickeltes Flachdach-System zeichnet sich durch seine einfache Ausrichtung und Montage, sein geringes Gewicht sowie vielseitige Befestigungsmöglichkeiten aus.
Eine auflastgehaltene Variante ist ebenso möglich wie eine Verschraubung in der Dachstruktur oder eine Einbindung in die Dachbegrünung.
Für plane Freiland-Flächen bietet sich unser Flachdach-System in Auflast- oder verschraubter Variante an. Für Freiland-Projekte auf unebenem Grund mit gerammten Pfosten sprechen Sie uns an – gemeinsam finden wir eine passende Lösung für Ihren Bedarf.
Unsere Bestseller
Sechskant-Sperrzahnmutter M10
0,15 € exkl. MwSt. 0,15 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Sechskant-Sperrzahnmutter M10 in A2 Edelstahl
Material: A2 Edelstahl
Gewinde: M10
Vorrätig (kann nachbestellt werden)
Tellerkopfschrauben für die Montage von Dachhaken
Tellerkopfschrauben für die Montage von Dachhaken
0,21 € exkl. MwSt. 0,21 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Tellerkopfschrauben aus Edelstahl A2
Unsere Tellerkopfschrauben aus Edelstahl A2 sind perfekt für die Montage von Dachhaken bei Photovoltaikanlagen geeignet. Sie bieten eine zuverlässige und langlebige Verbindung, die den Anforderungen der PV-Montage gerecht wird.
Details Edelstahl Tellerkopfschrauben
- Material: A2 Edelstahl
- Antrieb: Torx 40
- Gewinde: 8 mm
- Längen: 80 mm bis 300 mm
- Zertifikat: ETA-Zulassung
Bitte beachten Sie auch unsere Informationen unter dem Tab Montagehinweise.
Hammerkopfschraube M10x33mm – Typ 1 Standard
Hammerkopfschraube M10x33mm – Typ 1 Standard
0,45 € exkl. MwSt. 0,45 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Hammerkopfschraube M10x30 mm
- Gewinde: M10
- Kopflänge: 17 mm
- Breite: 10 mm
- Höhe: 6 mm
- Material: Edelstahl A2
- Eignung: Montageschiene Typ 1, 2 ,3 & Powerline seitlich
Vorrätig (kann nachbestellt werden)
Zylinderkopfschraube M8 DIN 912
Zylinderkopfschraube M8 DIN 912
0,13 € exkl. MwSt. 0,13 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Zylinderschraube mit Innensechskant DIN 912 M8
Material: A2 Edelstahl
Gewinde/ Durchmesser: M8
In verschiedenen Längen
Nutenstein Typ 1 – Standard
0,19 € exkl. MwSt. 0,19 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Nutenstein Typ 1 – Standard mit Federkugel – einschwenkbar in Montageschiene
Es ist möglich, den Nutenstein nachträglich in die Nut zu versetzen, durch die einschwenkbare Federkugel sorgt für einen Rutsch freien Sitz im Montageprofil.
Aus hochwertigem Aluminium wird eine hohe Beständigkeit gegen Korrosion, Witterung und äußere Einflüsse durch gute mechanische Festigkeit und Schlagfestigkeit garantiert.
- Lochgröße: M8
- Länge: 22 mm
- Breite: 13 mm
- Höhe: 10 mm
- Material: Aluminium und Edelstahl A2 (Federkugel)
- Eignung: Montageschiene Typ 1, 2 und Power Line
Vorrätig (kann nachbestellt werden)
PV Dachhaken 3-fach verstellbar Edelstahl MT123 (1.4016) Standard
PV Dachhaken 3-fach verstellbar Edelstahl MT123 (1.4016) Standard
3,89 € exkl. MwSt. 3,89 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Edelstahl Solar Dachhaken 3-fach verstellbar
Der PV Dachhaken für Solarmodule der Standard Line ist mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 kompatibel, 3-fach verstellbar und ermöglicht eine flexible PV Montage Ihrer PV Unterkonstruktion auf Ziegeldächern ab 20° Dachneigung.
Der Edelstahl Dachhaken für Photovoltaik bietet dank hochwertigem A2 Edelstahl der Güte 1.4016 nicht nur maximale Belastungswerte, sondern auch eine gute Korrosionsbeständigkeit; für eine langlebige und zuverlässige PV Installation.
Eigenschaften: Edelstahl PV Dachhaken 3-fach verstellbar 1.4016 MT123 Standard
- Material: A2 Edelstahl 1.4016; Korrosionsbeständigkeitsklasse I
- Dachhaken-Kategorie: Standard
- Dachart: Schräg- und Steildach ab 20° Dachneigung
- Ziegeltyp: Formziegel, Dachpfannen und Dachsteine
- Materialstärke: 5 mm
- Höhenverstellbarkeit Mittelteil (Bügel): 13 mm
- Höhenverstellbarkeit oberer Winkel: 20 mm
- Maße Fußbohrungen: Ø 9 mm
- Gewicht: 0,790 kg
- Maße Grundplatte (L x B x H): 55 x 140 x 5 mm
- Gesamtmaße (L x B x H): 172 x 140 x 115-153 mm
- Steglänge: 117 mm Bügel (Außenmaß), 123 mm inkl. oberer Winkel
Der Verkaufspreis gilt für einen Dachhaken – Eine VPE (Karton) enthält 20 Stück – Einzelkauf möglich.
Vorrätig (kann nachbestellt werden)
