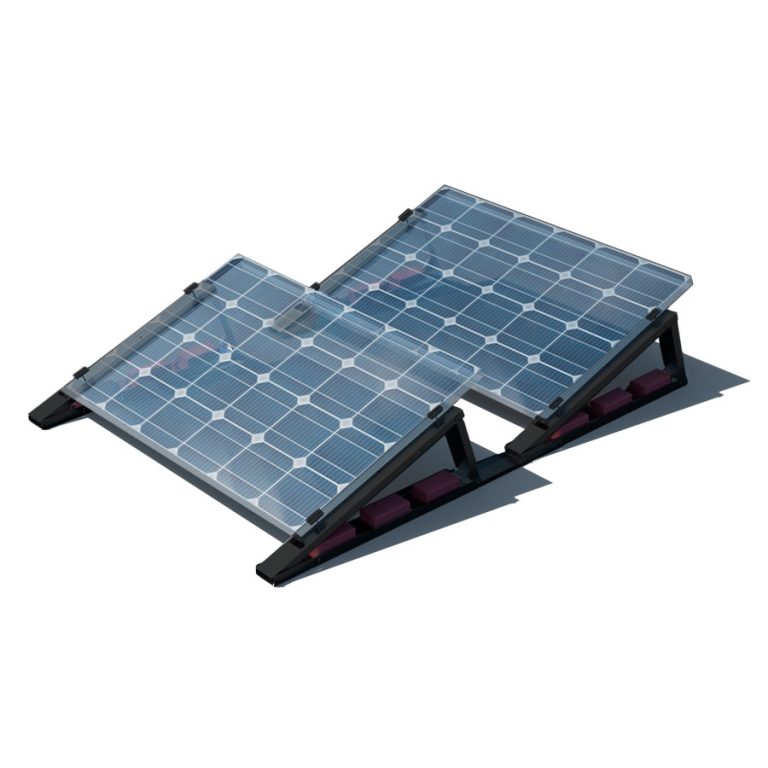

Flachdach-Aufständerung – “Flat-Flex”-Set Black Line – für 2 x PV-Module (hintereinander)

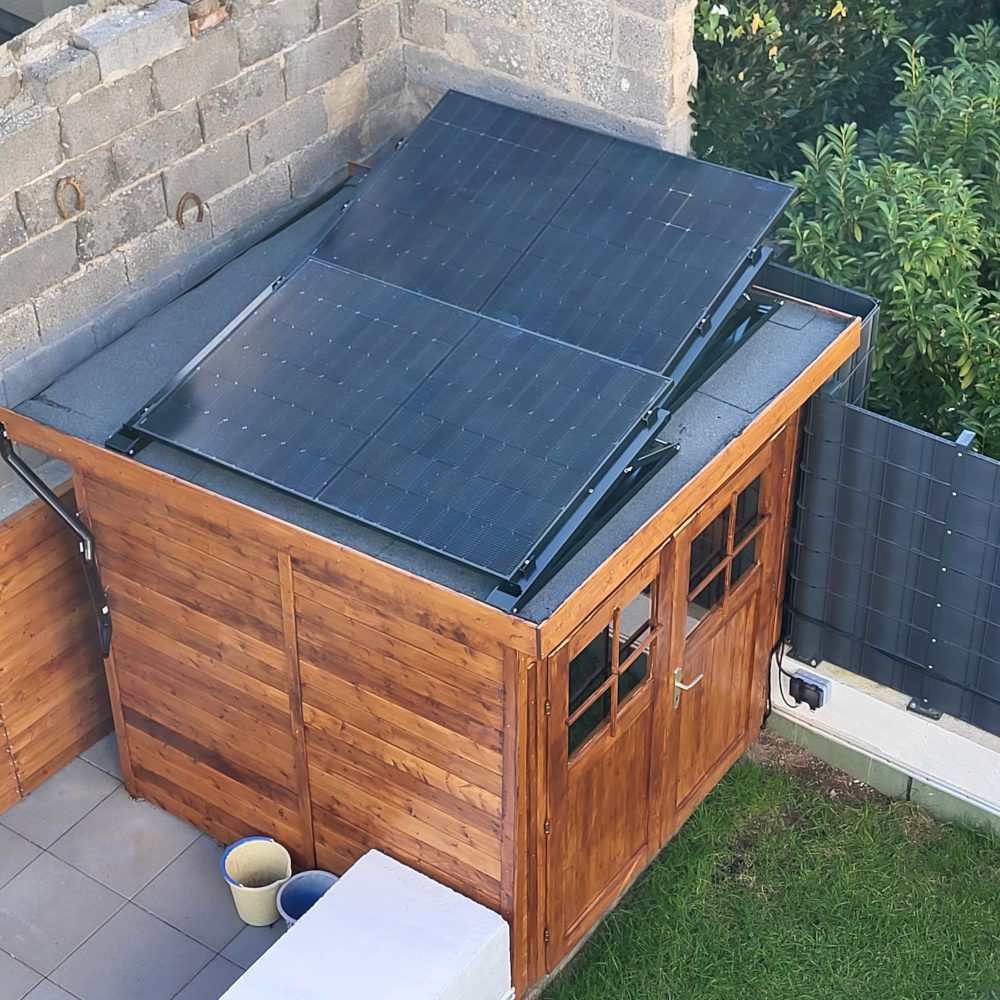

Solarpanele mit Aufständerung auf einem Gartenhaus

Shop / Balkonkraftwerk-Montagesets / Flachdach-Aufständerung – “Flat-Flex”-Set Black Line – für 2 x PV-Module (hintereinander)

Flachdach-Aufständerung – “Flat-Flex”-Set Black Line – für 2 x PV-Module (hintereinander)

Artikelnummer:

3235

189,00 € exkl. MwSt. 189,00 € inkl. 0% MwSt. gemäß §12 Abs. 3 UStG.

zzgl. Versandkosten

Lieferung in ca.: 2-4 Arbeitstagen

PrivatGewerblich
Zusätzliche Rabatte für registrierte Geschäftskunden möglich. Hier registrieren/einloggen

Vorrätig (kann nachbestellt werden)

PV Flachdach Montagesystem FlatFlex

FlatFlex Montagesystem in Black Line Ausführung für 2 PV Module hintereinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.

Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen.

FlatFlex PV Montageset – Inhalt

4 x FlatFlex Black Line Flachdach-Aufständerung
4 x FlatFlex Bautenschutz 110x110mm, je 3 Stück
8 x Zylinderkopfschraube 45mm
8 x 30mm Endklemme schwarz
2 x Black Line Verbindungselement (Ost-West, Süd-Süd)
8 x Bohrschrauben mit Sechskantkopf und Bund

Technische Daten

Neigungswinkel: 10°/15°/20°
Modulausrichtung: quer
Werkstoff: EN AW-5005 (AlMg1) schwarz eloxiert
Blechstärke: 1,5 mm
Länge Grundschiene: 1150 mm
Breite Grundschiene: 115 mm
Länge Modulauflage: 900 mm
Gewicht des Sets: 9,5 kg
Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
Grundfläche aufgebaut (LxBxH): ~ 193 x 240 x 50 cm

Zusätzliche Informationen

Gewicht	17,336 kg
Größe	1200 × 200 × 200 mm
Manufacturer	venturama Solar

Produktbeschreibung

PV Montageset für Flachdächer für 2 PV Module hintereinander Black Line

Unsere universelle Flachdach-Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks:

Montagefreundlich, leicht & transportoptimiert, direkte Modulbefestigung ohne zusätzliche Montageschienen, unterschiedliche Neigungswinkel einstellbar (10°/15°/20°), Befestigung durch Auflast z.B. mit Hilfe von Beton-Pflastersteinen oder mechanisch.

Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module hintereinander aufgebaut werden.

Das Set besteht aus folgenden Komponenten:

4x Flachdach-Aufständerung „FlatFlex“ schwarz eloxiert
4 x Bautenschutz „“FlatFlex“, 110x110mm, 3 Stück
8 x Zylinderkopfschraube 45mm
8 x Endklemme schwarz 30mm RH
2 x Verbindungselement (Ost-West, Süd-Süd) zur optionalen Verbindung der Aufständerung
8 x Bohrschrauben mit Sechskantkopf und Bund.

Das Set kann durch einzelne Teile erweitert werden, diese finden Sie finden im Bereich PV Unterkonstruktion Aufständerung.

Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter “Set Kleinkraftwerke”.

Die Schnittkanten der Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.

Montagehinweis: Aufbauhöhe mit Modul

Je nach Neigungswinkel der FlatFlex Aufständerung verändert sich die Höhe deines PV Moduls.

In der Übersicht findest du die Modulhöhen nach Neigungswinkel gemessen an der Oberkante des Panels.

Neigungswinkel FlatFlex	Modulhöhe (Oberkante)
20°	Ca. 49 cm
15°	Ca. 39 cm
10°	Ca. 29 cm

Montagehinweise & Datenblätter

Montageanleitung

Datenblatt herunterladen
