Montageset – Schrägdach/Ziegeldach – für 2 x PV-Module (hochkant, nebeneinander)

Montageset - Schrägdach/Ziegeldach - für 2 x PV-Module (hochkant, nebeneinander)

Unser Paket für den Aufbau eines Kleinkraftwerks auf einem Steildach:

Leichte Handhabung durch die kompakte Größe der Montageschienen.

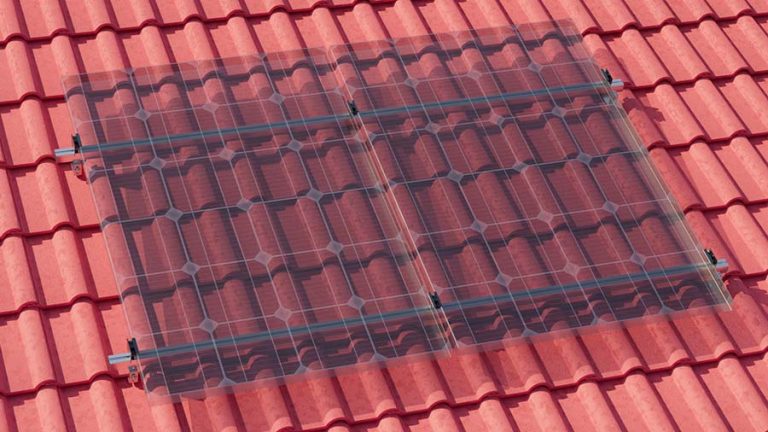

Die Module werden mit diesen Montageschienen hochkant montiert. Es können zwei Module nebeneinander aufgebaut werden.

Das Set besteht ausfolgenden Komponenten:

6 x Mittellast-Dachhaken 3-fach-verstellbar

12 x Tellerkopfschrauben M8x100mm

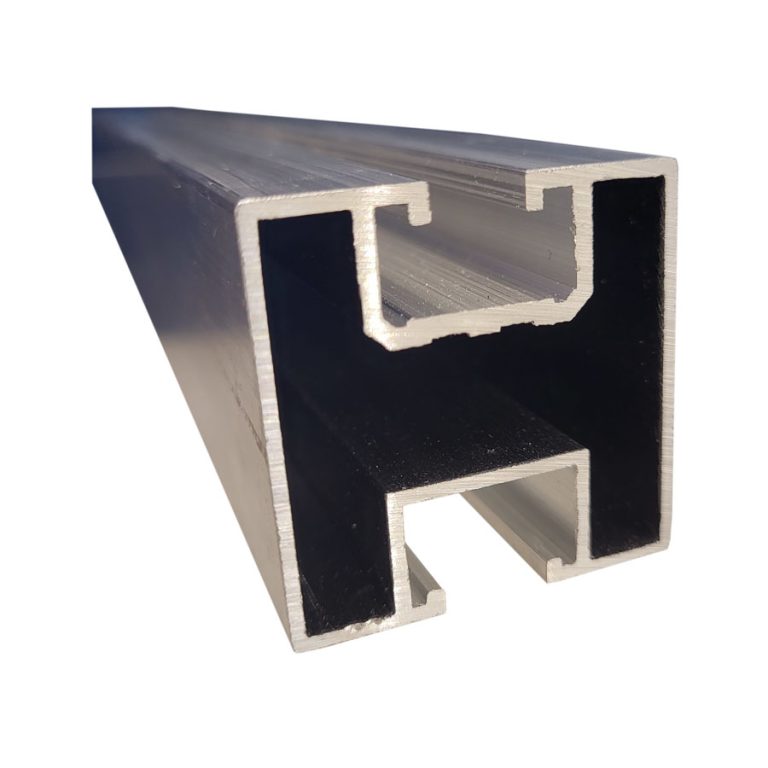

4 x Montageschiene Typ- 2 Duro in 1200 mm

6 x Hammerkopfschrauben M10

6 x Sechskantsperrzahnmutter M10

2 x Hammerkopfschrauben M8

2 x Sechskantsperrzahnmutter M8

4 x Endklemme-Klick System

2 x Mittelklemmen-Klick-System

4 x Schienenverbinder Typ- 1 Standard

4 x Endkappenschwarz

Module, Wechselrichter und Kabel nicht Teil dieses Sets und müssen separat beschaffen werden. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter “Set Kleinkraftwerke”.

Technische und rechtliche Hinweise

Tragfähigkeit des Daches prüfen: Vor der Montage muss sichergestellt werden, dass das Dach die zusätzliche Last des Montagesets tragen kann. Dies sollte durch eine qualifizierte Person oder einen Statiker bestätigt werden.

Fachgerechte Durchführung: Die Installation darf nur von Personen durchgeführt werden, die über die notwendige Qualifikation und Erfahrung verfügen. Dies kann durch eine entsprechende Ausbildung oder durch berufliche Praxis gewährleistet sein.

Einhaltung von Vorschriften:Es müssen alle nationalen und lokalen Bauvorschriften sowie Umweltschutzbestimmungen beachtet werden. Dazu gehört auch die Berücksichtigung von Normen, die für die spezifische Region relevant sind.

Diese Hinweise sind essenziell, um eine sichere und rechtskonforme Montage des Schrägdach-Montagesets zu gewährleisten.

Die Montageanleitungen der Modulhersteller sind zu beachten.

Haftungsausschluss

Bei Nichtbeachtung unserer Montagevorschriften und Montageanleitungen und Nichtverwendung aller Systemkomponenten sowie beim Ein- und Ausbau von Bauteilen, die nicht über uns bezogen wurden, übernehmen wir für daraus resultierende Mängel und Schäden keine Haftung.

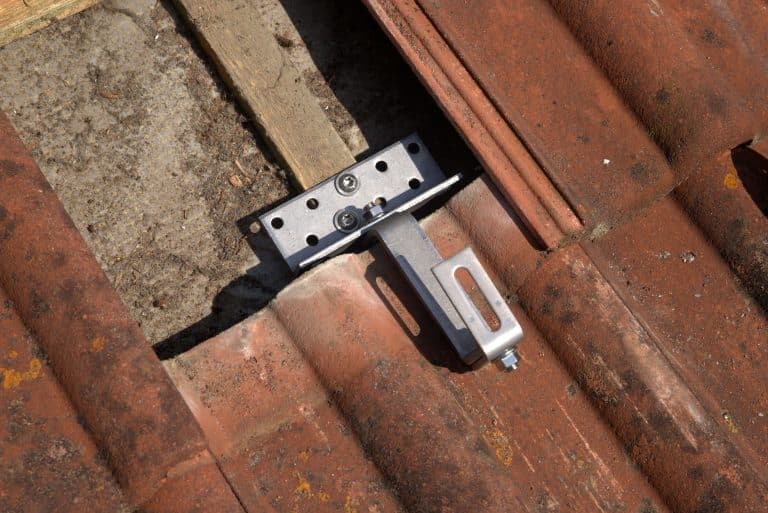

Dachziegel an den gewünschten Stellen entnehmen. 3-fach-verstellbare Dachharken direkt im Sparren verschraubt.

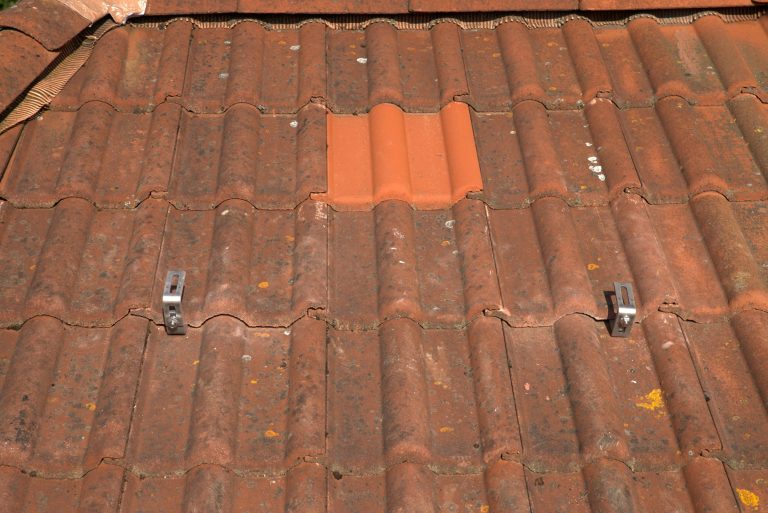

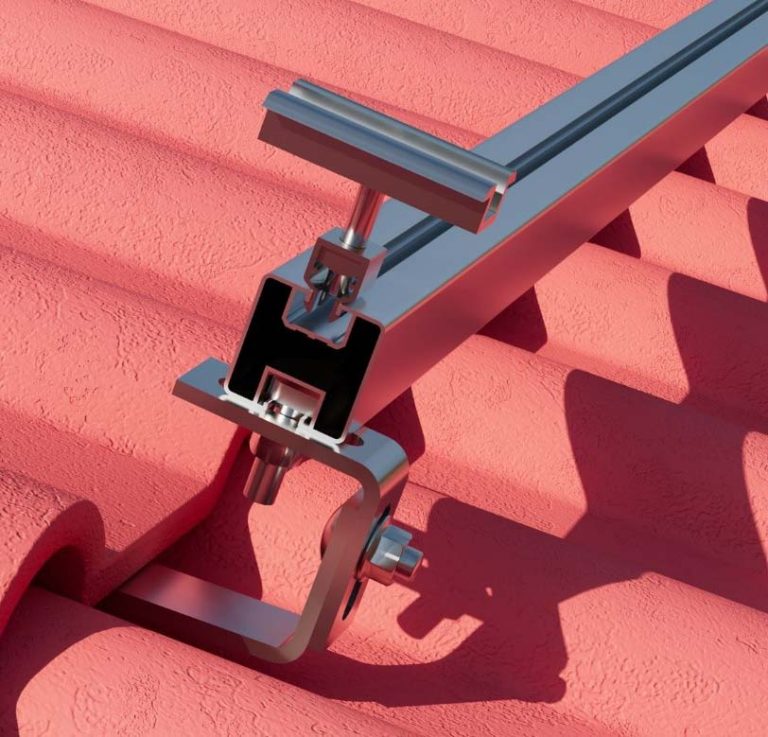

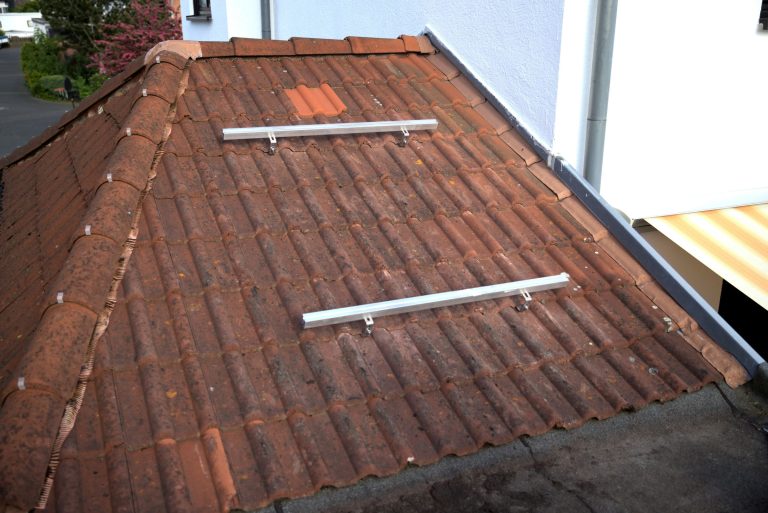

Den Dachziegel wiedereinsetzen und mit Hilfe der Hammerkopf schraube die Montageschiene am Dachharken befestigen.

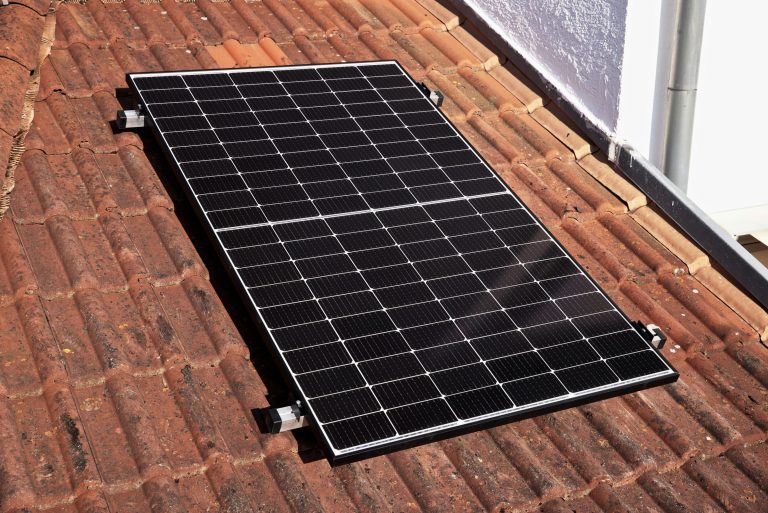

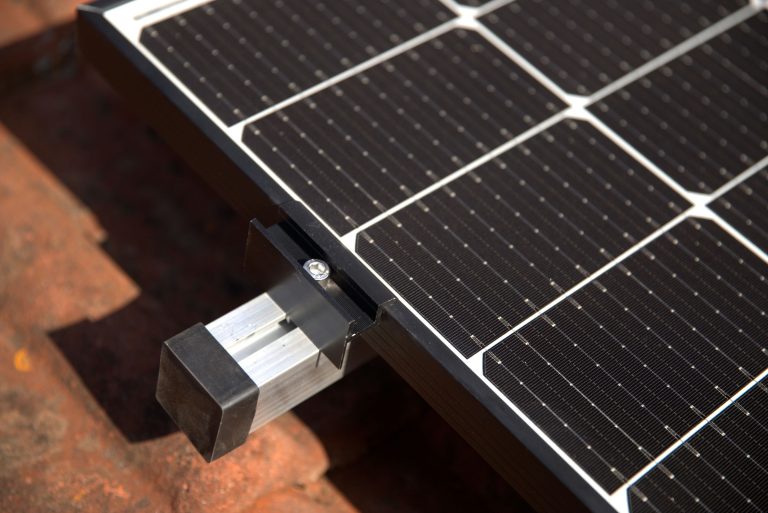

Die PV-Modulklemmen werden mit Mittel- und Endklemmen Klick System an der Montageschienen befestigt.
