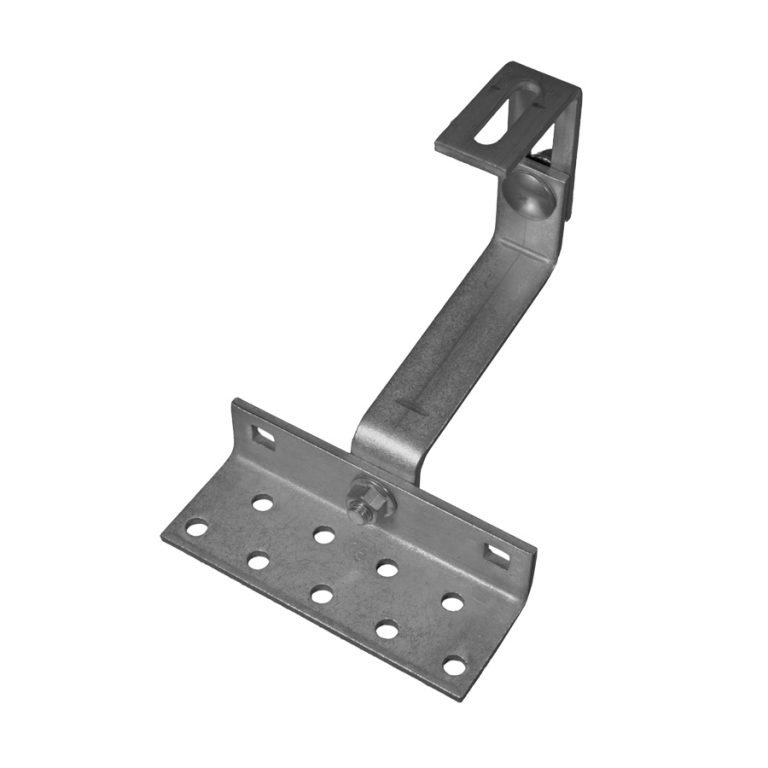

PV Dachhaken 3-fach verstellbar Edelstahl MT160 Schwerlast

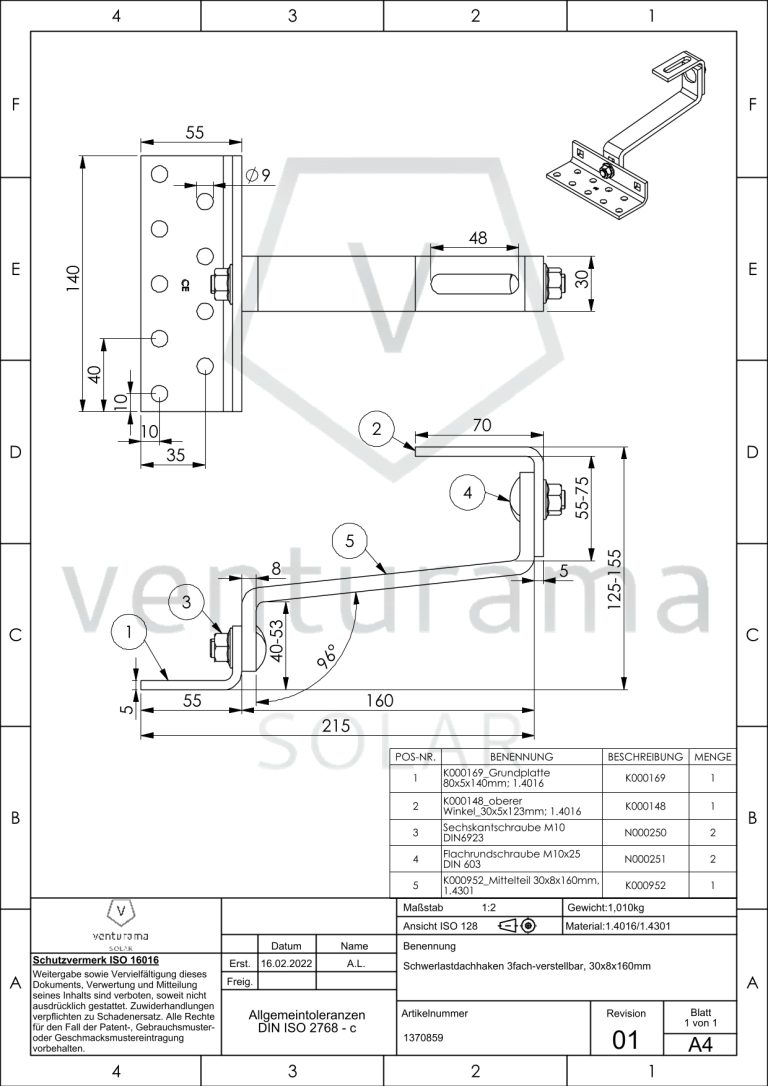

Der Dachhaken, 3-fach-verstellbar, mit langem Mittelteil in der Edelstahlgüte 1.4016/ 1.4301 ist in einer Stärke von 5 mm und 8 mm gefertigt. Der Mittelteil hat im Vergleich zum oberen Winkel und der Grundplatte ein höheres Expositionsrisiko gegenüber Feuchtigkeit und weiteren Umwelteinflüssen. In dieser Variante ist nur das Mittelteil (8x30x160 mm) in der A2 Edelstahlgüte 1.4301 gefertigt. Durch die Kombination der Edelstahlgüte kann der Dachhaken bei gleichzeitig höherer Korrosionsbeständigkeit preiswerter angeboten werden. Mit dem längeren Mittelteil ist der Dachhaken für Ziegelformate mit größerer Überdeckung geeignet. Der Mittelteil ist in einer massiven Materialstärke von 8 mm gefertigt.

Durch die 3-fache Verstellmöglichkeit lässt sich der Dachhaken flexibel einsetzen. Der Haken kann an der Grundplatte an drei verschiedenen Punkten befestigt werden. Die Bügelhöhe und die Höhe des oberen Winkels können je nach Bedarf individuell eingestellt werden.

Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.

Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).

Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.

Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

Auf Anfrage können wir weitere Dachhaken-Varianten zur Verfügung stellen – kontaktieren Sie uns.

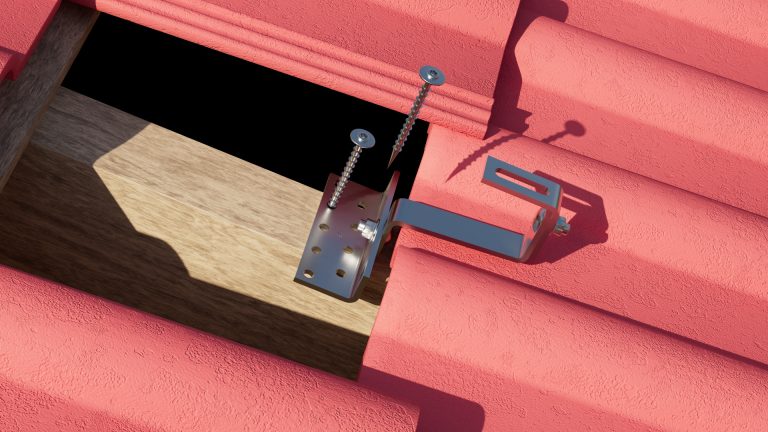

Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.

Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.
