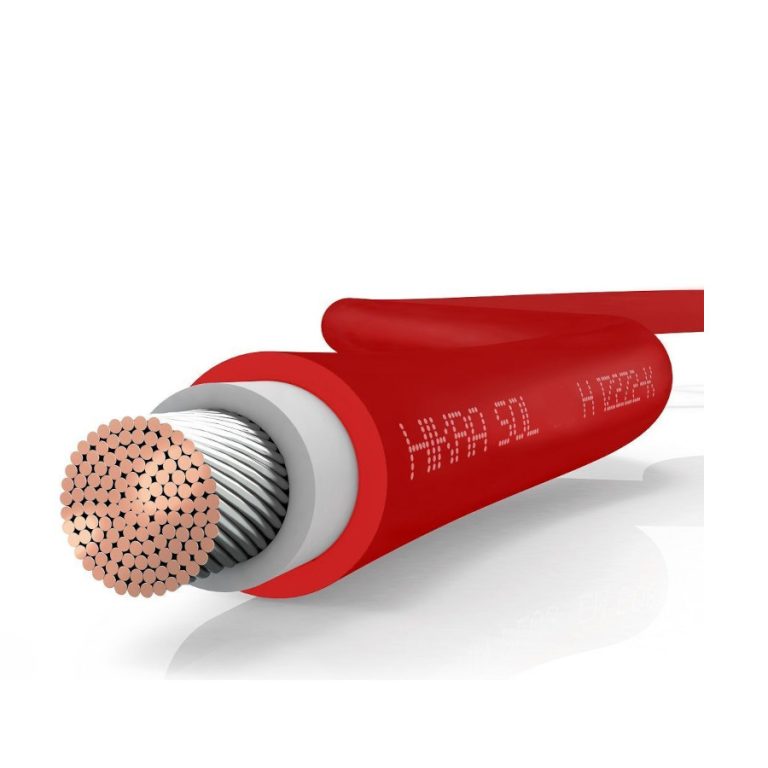

Solarkabel Hikra Sol
Für die Installation im Freien wird empfohlen, ein Solarkabel für die Verkabelung der PV-Module zu verwenden. Im Gegensatz zu herkömmlichen Kabeln verfügt das Solarkabel über eine spezielle zweischichtige Isolierung, die die Kupferleiter vor verschiedenen Umwelteinflüssen (Regen, Schnee, UV-Strahlung, Temperatur) schützt. Die PV-Anlage ist für einen langjährigen Zeitraum ausgelegt; entsprechend muss das Material der Alterung und Degradierung über viele Jahre standhalten. Verwenden Sie aus diesen Gründen für den Anschluss Ihrer PV-Module nur hochwertige PV-Kabel. Dieses Kabel ist für laut Hersteller für eine Lebensdauer von 25 Jahren ausgelegt.
Der Querschnitt des Solarkabels sollte entsprechend seiner Länge und der Leistung der Solarmodule gewählt werden, um die Verluste zu minimieren.
Technische Daten des Solarkabel
- Außen Ø: 5,60 mm (±0,2 mm)
- CU Gewicht kg/100m: 3,09 kg
- Leiter Werkstoff: Kupfer, verzinnt
- Kabeltyp: H1Z2Z2-K
- Leiterklasse: Klasse 5
- Aderisolationswerkstoff: XLPE
- Außenmantelwerkstoff: XLPE
- Mantelfarbe: schwarz
- Nennspannung U [V]: DC 1500V
- Nennspannung Uo min/max [V]: AC 600V/1000V
- Max. Zulässige Betriebsspannung [V]: DC 1800V
- Prüfspannung [V]: AC 6,5kV 50Hz (5min) Min.
- Isolationswiderstand AT 20°C: 579 MΩ-km Min.
- Isolationswiderstand AT 90°C: 0.579 MΩ-km Max.
- Leitewidersand bei 20°C: 5.09 MΩ/km
- Biegeradius [xØ]: 6 x Ø
- Betriebstemp. fest min/max [C]: -40 °C bis +90°C
- Temperatur am Leiter: max. 120 °C
- Kurzschlusstemperatur: 250 °C bei 5s
- Umgebungstemperatur: 60 °C
- Dehnung der Isolierung des Mantels: 125 % nach EN 60811-1-1
- Zugfestigkeit der Isolierung bzw. des Mantels: 8.0Mp nach EN 60811-1-1
- Schrumpfungsbeständigkeit: ≤ 2 % nach EN 60811-503
- Säure- und Laugenbeständigkeit: EN 60811-2-1
- Ozon-beständig: EN50396-8.1.3
- UV-beständig: EN 50289-4-17
- Schlagfestigkeit bei niedriger Temperatur (-40°C, 5h): EN 60811-1-4
- Brandverhalten: IEC60332-1-2
- Cland Br Gehalt: EN 50618
- Prüfung der thermischen Beständigkeit: EN60216-1, EN60216-2, TI120
