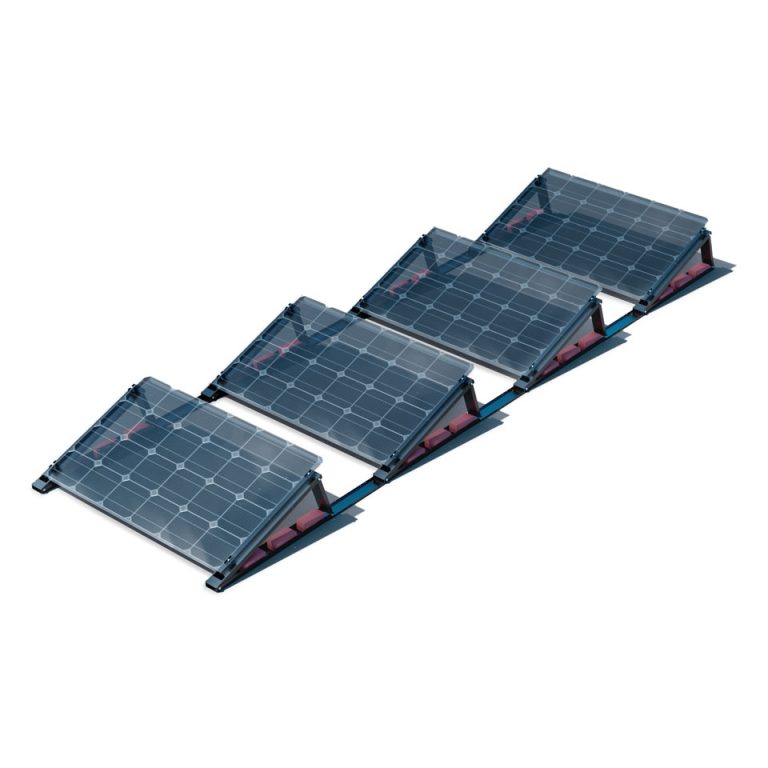

Produktbild - FlatFlex Flachdach-Aufständerung Black Line (Aluminium schwarz eloxiert) Set 4 PV-Module hintereinander mti variablen Einstellwinkel (10,15,20°) - PV Montageset Flachdach
Shop / PV Montageset-Halterungen für Balkonkraftwerke / FlatFlex – Flachdach-Aufständerung Set Black Line für 4 PV-Module hintereinander

FlatFlex – Flachdach-Aufständerung Set Black Line für 4 PV-Module hintereinander

Artikelnummer:
3764

399,00   inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.

Lieferung in ca.: 2-4 Arbeitstagen

transparent
Innerhalb der angegebenen Zeit erfolgt
die Übergabe an den Versanddienstleister.
Arbeitstage: Mo-Fr, Feiertage ausgenommen.
PrivatGewerblich
Zusätzliche Rabatte für registrierte Geschäftskunden möglich. Hier registrieren/einloggen

Vorrätig (kann nachbestellt werden)

PV Flachdach Montagesystem FlatFlex

FlatFlex Montagesystem in Black Line Ausführung für 4 PV Module hintereinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.

Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen.

FlatFlex PV Montageset – Inhalt

  • 8 x FlatFlex Black Line Flachdach-Aufständerung
  • 8 x FlatFlex Bautenschutz 110x110mm, je 3 Stück
  • 16 x Zylinderkopfschraube 45mm
  • 16 x 30mm Endklemme schwarz
  • 6 x Black Line Verbindungselement (Ost-West, Süd-Süd)
  • 24 x Bohrschrauben mit Sechskantkopf und Bund

Technische Daten

  • Neigungswinkel: 10°/15°/20°
  • Modulausrichtung: quer
  • Werkstoff: EN AW-5005 (AlMg1) schwarz eloxiert
  • Blechstärke: 1,5 mm
  • Länge Grundschiene: 1150 mm
  • Breite Grundschiene: 115 mm
  • Länge Modulauflage: 900 mm
  • Gewicht des Sets: 19 kg
  • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
  • Grundfläche aufgebaut (LxBxH): ~ 183 x 640 x 50 cm

Verbindungselemente dienen der Verbindung der einzelnen Aufständerungen.

Zusätzliche Informationen

Gewicht 36,272 kg
Größe 1200 × 600 × 300 mm
Manufacturer

venturama Solar

Produktbeschreibung

PV Montageset für Flachdächer für 4 PV Module hintereinander

FlatFlex ist unser eigenes PV Montagesystem – die Flachdach-Aufständerung ist ideal für die einfache und sichere Montage Ihrer PV Module auf dem Flachdach – die perfekte Lösung für Ihre PV Anlage oder das Balkonkraftwerk.

Die Aufständerung ist aus Aluminium und wird zusammengelegt geliefert. Der Aufbau ist einfach und schnell, es werden keine zusätzlichen Montageschienen benötigt. Die PV Module werden direkt auf die Aufständerung montiert.

Die Befestigung der Aufständerung erfolgt durch Auflast und kann zum Beispiel mit Beton-Pflastersteinen oder auch mechanisch erfolgen.

Die Module mit einer Größe von 173 x 113 x 30 mm werden mit dieser Aufständerung quer montiert. Es können vier Module hintereinander aufgebaut werden.

Technische Daten

  • Werkstoff: EN AW-5005 (AlMg1)
  • Blechstärke: 1,5 mm
  • Länge Grundschiene: 1150 mm
  • Breite Grundschiene: 105 mm
  • Länge Modulauflage: 1000 mm
  • Neigungswinkel: 35°
  • Masse-Set: 9,5 kg
  • Modulbefestigung: Endklemme mit Zylinderkopfschraube M8
  • Im aufgebauten Zustand Grundfläche (LxBxH): ca. 183 x 640 x 50 cm

Das Set kann durch einzelne Teile erweitert werden, diese finden Sie finden im Bereich PV Unterkonstruktion Aufständerung.

Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.

Die Schnittkanten der Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.

Montagehinweise & Datenblätter

Flachdach-Aufstaenderung-FlatFlex_V01final.pdf
Datenblatt herunterladen
datenblatt-flatflex.pdf
Datenblatt herunterladen
