zzgl. Versandkosten
gewöhnlich versandbereit in: [bitte Variante auswählen]
54,90 € exkl. MwSt. 54,90 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Montageset – Schräg/Ziegeldach – Unterkonstruktion für Kleinkraftwerk für 2 x PV-Module inkl. Zubehör
Modulausrichtung: Hochkant, nebeneinander

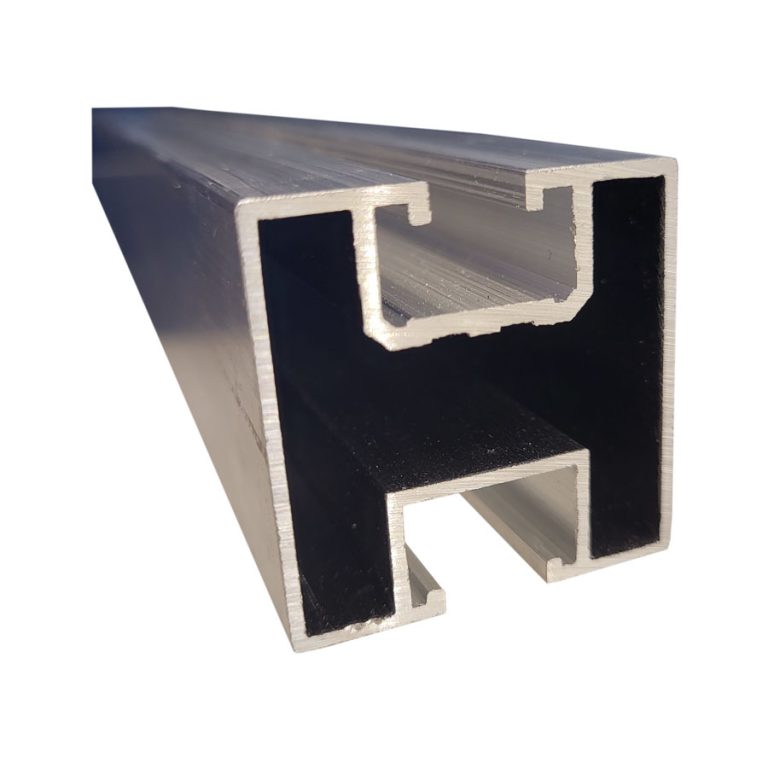

Montageschiene Typ-2 Duro
Werkstoff: Aluminium EN AW – 6060 T66
Stärke: 1,6mm
Länge: 1200mm
Höhe: 31,6mm
Breite: 90mm
Dachhaken 3-fach-verstellbar
Werkstoff: A2 Edelstahl (1.4016)
Lochgröße: Ø 9 mm
Grundplatte: 55x140x5 mm
Höhe verstellbar: 115-153 mm
Masse-Set: 3,2kg
Modulbefestigung: Mittel-/ Endklemme mit Klick-System
Gewicht | 6,062 kg |
---|---|
Größe | 1200 × 300 × 300 mm |
Ausführung | 30mm RH, 35mm RH |
Manufacturer | venturama Solar |

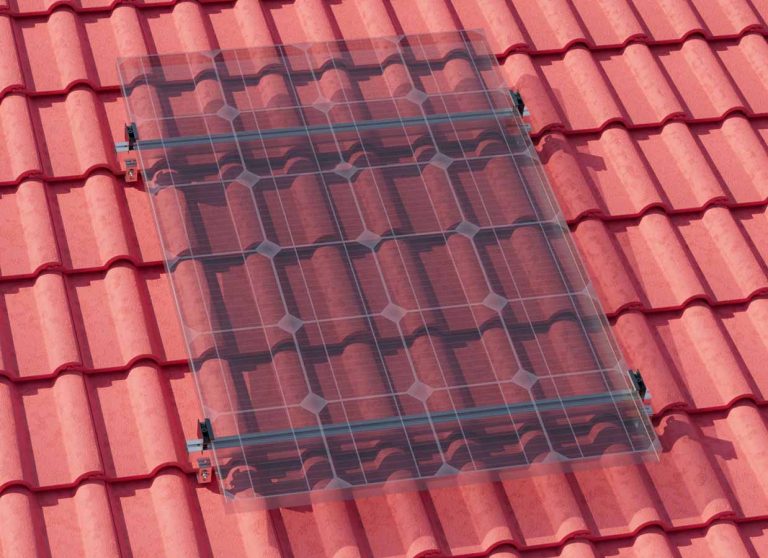

Montageset - Schrägdach/Ziegeldach - für ein PV-Module (hochkant)
Unser Paket für den Aufbau eines Kleinkraftwerks auf einem Steildach:
Leichte Handhabung durch die kompakte Größe der Montageschienen.

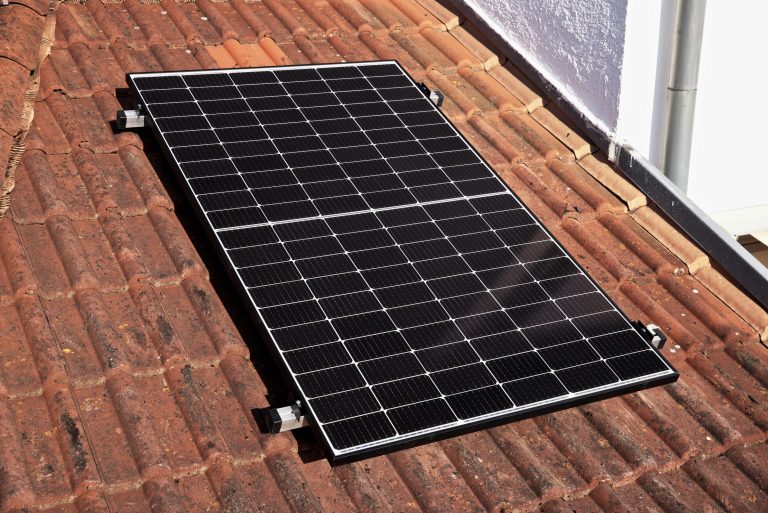

Die Module werden mit diesen Montageschienen hochkant montiert. Es können zwei Module nebeneinander aufgebaut werden.
Das Set besteht ausfolgenden Komponenten:
4 x Mittellast-Dachhaken 3-fach-verstellbar
8 x Tellerkopfschrauben 8x100mm
2 x Montageschiene Typ- 2 Duro in 1200 mm
4 x Hammerkopfschrauben M10
4 x Sechskantsperrzahnmutter M10
2 x Hammerkopfschrauben M8
2 x Sechskantsperrzahnmutter M8
4 x Endklemme-Klick System
4 x Endkappenschwarz
2 x Hammerkopfschrauben und 2 x Sperrzahnmuttern zur optionalen Befestigung des Wechselrichters (z.B. Hoymiles) an der unteren Seite der PV Montageschiene sind dem Set beigelegt.
Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets und müssen separat beschaffen werden. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter “Set Kleinkraftwerke”.
Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.
Tragfähigkeit des Daches prüfen: Vor der Montage muss sichergestellt werden, dass das Dach die zusätzliche Last des Montagesets tragen kann. Dies sollte durch eine qualifizierte Person oder einen Statiker bestätigt werden.
Fachgerechte Durchführung: Die Installation darf nur von Personen durchgeführt werden, die über die notwendige Qualifikation und Erfahrung verfügen. Dies kann durch eine entsprechende Ausbildung oder durch berufliche Praxis gewährleistet sein.
Einhaltung von Vorschriften:Es müssen alle nationalen und lokalen Bauvorschriften sowie Umweltschutzbestimmungen beachtet werden. Dazu gehört auch die Berücksichtigung von Normen, die für die spezifische Region relevant sind.
Diese Hinweise sind essenziell, um eine sichere und rechtskonforme Montage des Schrägdach-Montagesets zu gewährleisten.
Die Montageanleitungen der Modulhersteller sind zu beachten.
Bei Nichtbeachtung unserer Montagevorschriften und Montageanleitungen und Nichtverwendung aller Systemkomponenten sowie beim Ein- und Ausbau von Bauteilen, die nicht über uns bezogen wurden, übernehmen wir für daraus resultierende Mängel und Schäden keine Haftung.

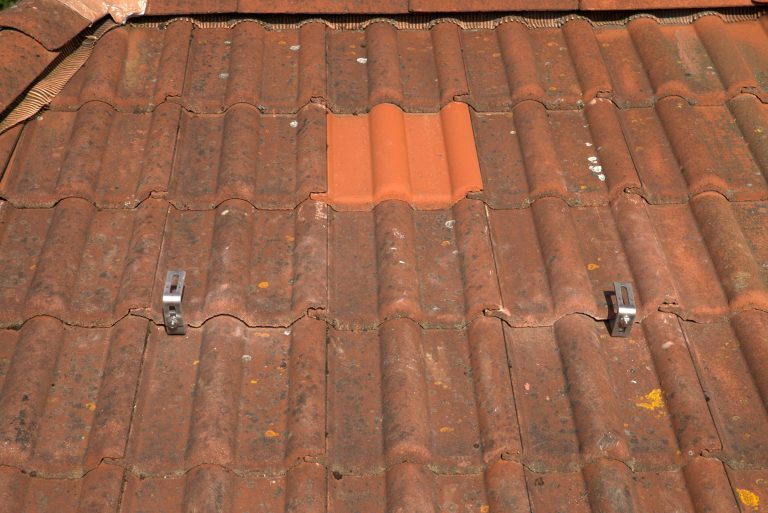

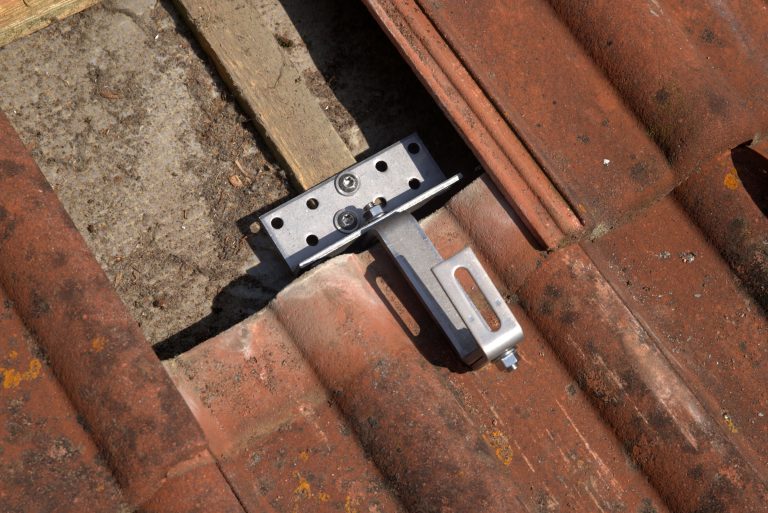

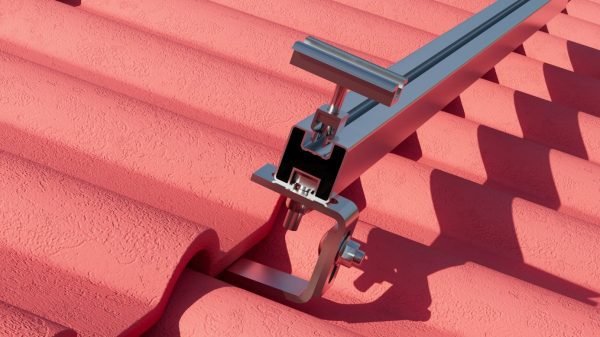

Dachziegel an den gewünschten Stellen entnehmen. 3-fach-verstellbare Dachharken direkt im Sparren verschraubt.

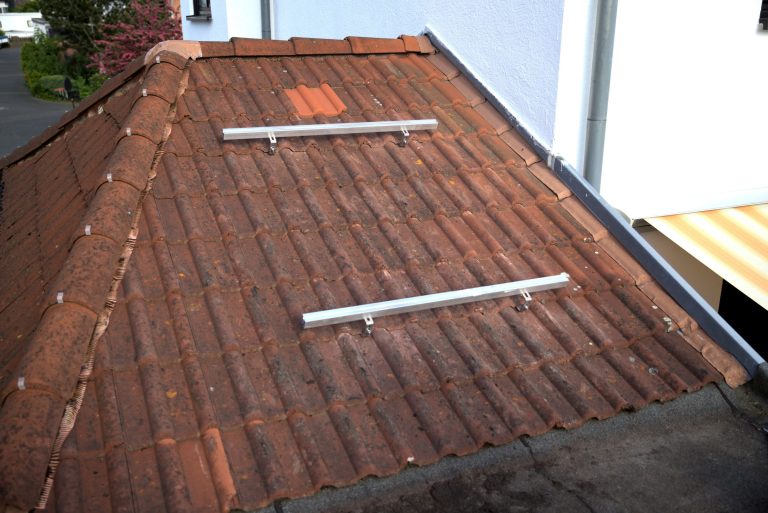

Den Dachziegel wiedereinsetzen und mit Hilfe der Hammerkopf schraube die Montageschiene am Dachharken befestigen.

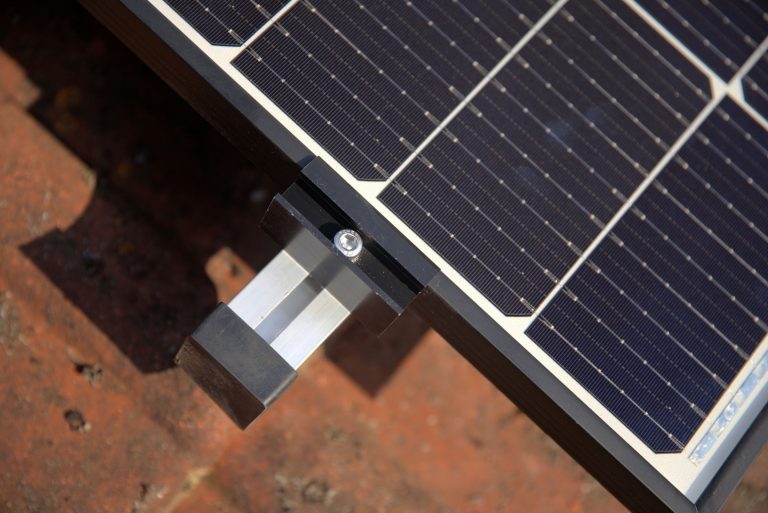

Die PV-Modulklemmen werden mit Mittel- und Endklemmen Klick System an der Montageschienen befestigt.
