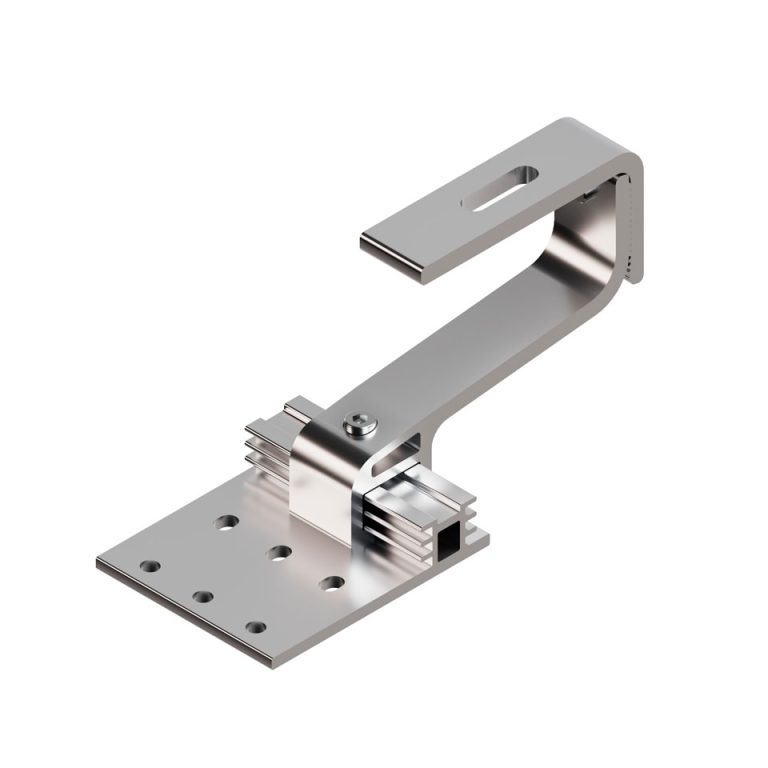

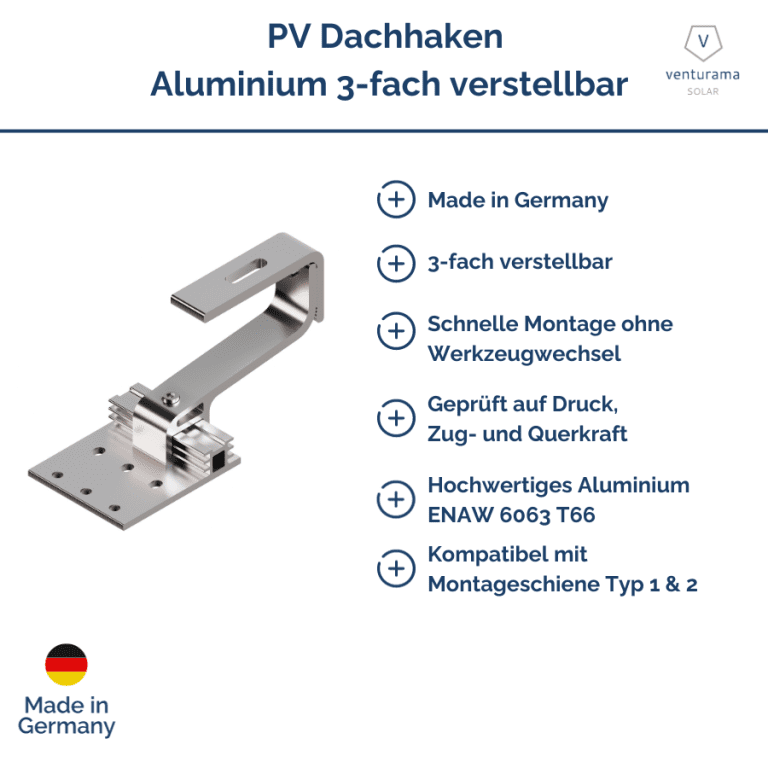

PV Dachhaken Aluminium 3-fach verstellbar LL

Aluminium Dachhaken für Photovoltaik

Ausgestattet mit einer dreifachen Verstellmöglichkeit ist der leichte Alu Dachhaken für PV Anlagen die perfekte Lösung für eine flexible, belastbare und zuverlässige Montage Ihrer PV Unterkonstruktion. Der Solar Dachhaken kann im Dachlattenbereich perfekt ausgerichtet werden. Er lässt sich auf seiner Grundplatte horizontal stufenlos verschieben, auf seiner Grundplatte in drei unterschiedlichen Höhen befestigen und ermöglicht die Befestigungshöhe des oberen Winkels form- und kraftschlüssig, dank der Riffelung am Bügel und vormontierten Sechskantschraube, individuell einzustellen. So können Sie die Befestigung und Ausrichtung Ihrer PV Montageschiene optimal feinjustieren, sowie Höhenunterschiede ausgleichen.

Zuverlässige, einfache und langlebige PV Montage

Dank der hochwertigen Verarbeitung und des witterungsbeständigen erstklassigen Materials überzeugt der PV Dachhaken durch maximale Belastungswerte, hinsichtlich Zug-, Druck- und Querkräften, und das ganz ohne sich auf den darunter liegenden Dachziegeln abzustützen und eine Beschädigung dieser zu riskieren. Durch die Verwendung hochwertigen Aluminiums ist der Dachhaken der Standard Line besonders leicht und für den Mittellastbereich geeignet. Mit dem Solar Dachhaken sichern Sie sich eine besonders langlebige und zuverlässige Installation Ihrer PV Anlage.

Wertvolle Montagezeit auf dem Dach sparen

Der 3-fach verstellbare Dachhaken für Solarmodule lässt sich mit nur einem einzigen Werkzeug befestigen, ausrichten und justieren. Zur Befestigung des Dachhakens auf dem Sparren empfehlen wir jeweils zwei Tellerkopfschrauben M8x 100, oder bei Konterlattung entsprechend längere Schrauben. Er lässt sich flexibel auf verschiedensten Ziegeldächern ab einer Dachneigung von 20° zur Installation der PV Montageschiene einsetzen. Im Gegensatz zu herkömmlichen Dachhaken ermöglicht der PV Haken eine deutlich effizientere und zeitsparende Montage Ihres PV Systems.

Das zugehörige Datenblatt, Montagehinweise und eine Montageanleitung finden Sie auf der Artikelseite.

Dachhaken setzen

Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u. a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8 × 80 mm, 8 × 100 mm, 8 × 120 mm.

Bei Aufsparrendämmung können Längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparren einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.

Obere Winkel zum Ausgleich von Höhenunterschieden

Um den oberen Winkel einzustellen und somit die Höhenunterschiede aus zugleich, wird die M8 Schraube gelöst. Zu beachten ist, dass die Schrauben nicht komplett ausgedreht werden muss, sondern nur soweit gelöst wird, bis sich der Bügel verstellen lässt. Dazu reicht es meist die Schraube 3–4 Gewindegänge die Schraube herauszudrehen.

Anschließend kann der gelöste Bügel auf die gewünschte Höhe verschoben werden. Um das genau einstellen zu vereinfachen, haben der Bügel und der Mittelteil vorgegeben Nuten.

Sitzt der Bügel an der gewünschten Stelle, ist die M8 Schraube wieder festzuziehen. Zu beachten ist, dass vorgegeben Anzugsmoment nicht überschritten wird.

Dachhaken mit Montageschiene befestigen

Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z. B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt, alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

Optionale Höhenverstellbar

Für einen Höhenausgleich können u. a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

Passendes Zubehör für die PV Montage finden Sie bei uns im Shop.
