zzgl. Versandkosten
Lieferung in ca.: 2-7 Arbeitstagen
6,90 € exkl. MwSt. 6,90 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Vorrätig

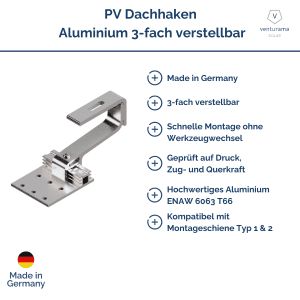

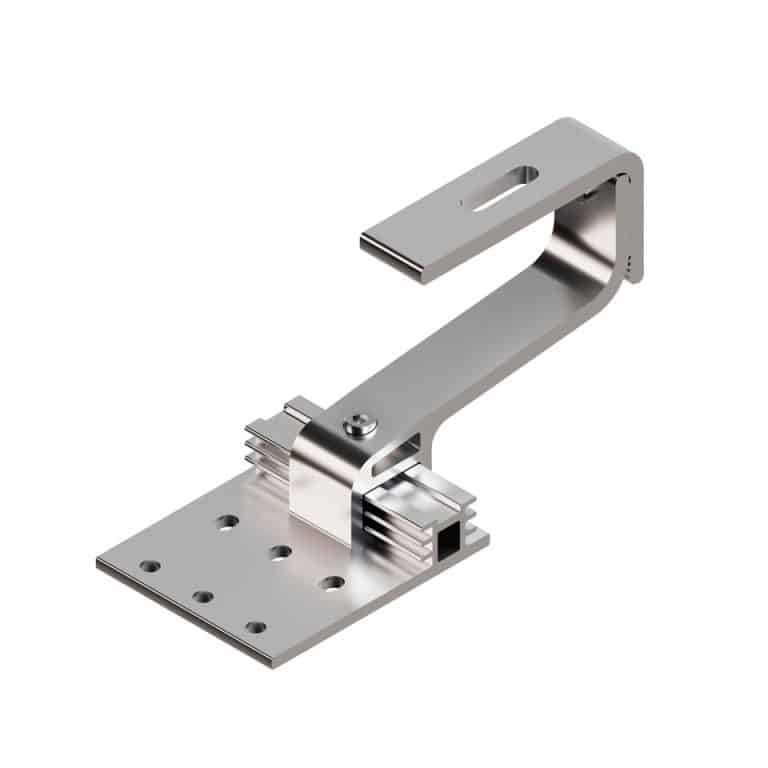

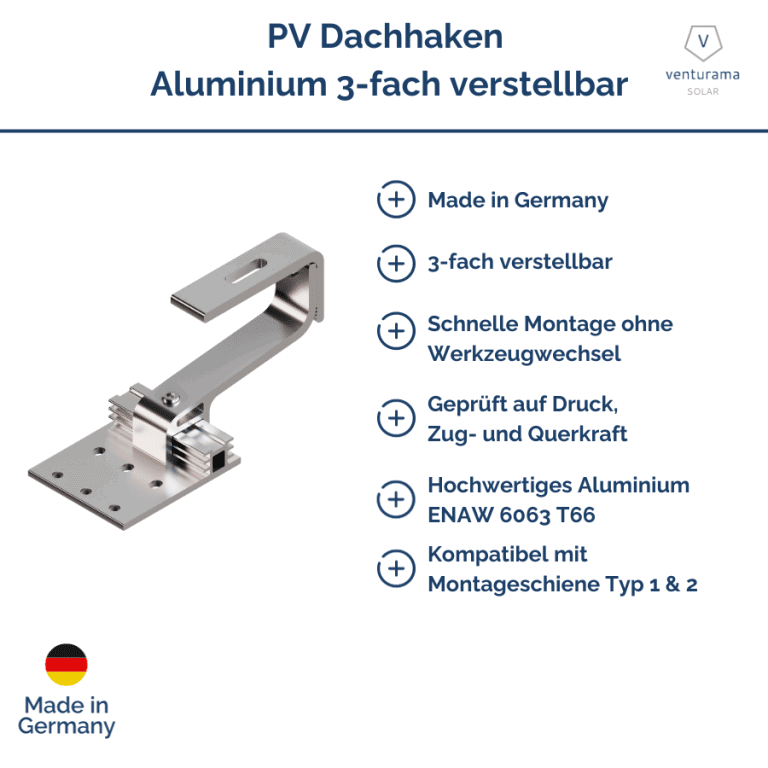

Der PV Dachhaken für Solarmodule ist 3-fach verstellbar, mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 kombinierbar und ermöglicht eine vereinfachte und schnellere Montage von PV Anlagen auf Ziegeldächern, ganz ohne Werkzeugwechsel.
Mit einer Mittelsteglänge von 160 mm zeichnet sich der Mittellast Aluminium Dachhaken für Photovoltaik durch ein geringes Gewicht aus und bietet dank des hochwertigen Materials maximale Belastungswerte Ihrer PV Unterkonstruktion.
Gewicht | 0,75 kg |
---|---|
Größe | 300 × 100 × 105 mm |
Manufacturer | venturama Solar |
Mit einer Mittelsteglänge von 160 mm und dreifachen Verstellmöglichkeit ist der leichte Alu Dachhaken für PV Anlagen die perfekte Lösung für eine flexible, belastbare und zuverlässige Montage Ihrer PV Unterkonstruktion. Der Solar Dachhaken kann im Dachlattenbereich perfekt ausgerichtet werden. Er lässt sich auf seiner Grundplatte horizontal stufenlos verschieben, auf seiner Grundplatte in drei unterschiedlichen Höhen befestigen und ermöglicht die Befestigungshöhe des oberen Winkels form- und kraftschlüssig, dank der Riffelung am Bügel und vormontierten Sechskantschraube, individuell einzustellen. So können Sie die Befestigung und Ausrichtung Ihrer PV Montageschiene optimal feinjustieren, sowie Höhenunterschiede ausgleichen.
Dank der hochwertigen Verarbeitung und des witterungsbeständigen erstklassigen Materials überzeugt der PV Dachhaken durch maximale Belastungswerte, hinsichtlich Zug-, Druck- und Querkräften, und das ganz ohne sich auf den darunter liegenden Dachziegeln abzustützen und eine Beschädigung dieser zu riskieren. Durch die Verwendung hochwertigen Aluminiums ist der Dachhaken der Standard Line besonders leicht und für den Mittellastbereich geeignet. Mit dem Solar Dachhaken sichern Sie sich eine besonders langlebige und zuverlässige Installation Ihrer PV Anlage.
Der 3-fach verstellbare Dachhaken für Solarmodule lässt sich mit nur einem einzigen Werkzeug befestigen, ausrichten und justieren. Zur Befestigung des Dachhakens auf dem Sparren empfehlen wir jeweils zwei Tellerkopfschrauben M8 x 100, oder bei Konterlattung entsprechend längere Schrauben. Er lässt sich flexibel auf verschiedensten Ziegeldächern ab einer Dachneigung von 20° zur Installation der PV Montageschiene einsetzen. Im Gegensatz zu herkömmlichen Dachhaken ermöglicht der PV Haken eine deutlich effizientere und zeitsparende Montage Ihres PV Systems.
Das zugehörige Datenblatt und Montagehinweise finden Sie auf der Artikelseite.
Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u. a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8 × 80 mm, 8 × 100 mm, 8 × 120 mm.
Bei Aufsparrendämmung können Längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparren einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.
Um den oberen Winkel einzustellen und somit die Höhenunterschiede aus zugleich, wird die M8 Schraube gelöst. Zu beachten ist, dass die Schrauben nicht komplett ausgedreht werden muss, sondern nur soweit gelöst wird, bis sich der Bügel verstellen lässt. Dazu reicht es meist die Schraube 3–4 Gewindegänge die Schraube herauszudrehen.
Anschließend kann der gelöste Bügel auf die gewünschte Höhe verschoben werden. Um das genau einstellen zu vereinfachen, haben der Bügel und der Mittelteil vorgegeben Nuten.
Sitzt der Bügel an der gewünschten Stelle, ist die M8 Schraube wieder festzuziehen. Zu beachten ist, dass vorgegeben Anzugsmoment nicht überschritten wird.
Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z. B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt, alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.
Für einen Höhenausgleich können u. a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.
Passendes Zubehör für die PV Montage finden Sie bei uns im Shop.
0,49 € exkl. MwSt. 0,49 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Endkappe schwarz, EPDM, 40x40x20mm
Material: EPDM
Länge: 40 mm
Breite: 40 mm
Tiefe: 20 mm
Farbe: schwarz
Vorrätig (kann nachbestellt werden)
0,48 € exkl. MwSt. 0,48 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Mittelklemme zur Befestigung gerahmter PV-Module
Vorrätig (kann nachbestellt werden)
3,99 € exkl. MwSt. 3,99 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der Edelstahl PV Dachhaken für Solarmodule ist 3-fach verstellbar, mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 kompatibel und ermöglicht maximale Flexibilität für eine zuverlässige und individuelle Montage Ihrer PV Unterkonstruktion.
Dank des hochwertigen A2 Edelstahl der Güte 1.4016 bietet der Dachhaken für Photovoltaik maximale Belastungswerte für den Mittellastbereich sowie eine gute Korrosionsbeständigkeit; für eine langlebige und belastbare PV Installation.
Der Verkaufspreis gilt für einen Dachhaken – Eine VPE (Karton) enthält 20 Stück – Einzelkauf möglich.
Vorrätig (kann nachbestellt werden)
0,77 € exkl. MwSt. 0,77 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Endklemme für gerahmte PV-Module mit 30mm Rahmenhöhe.
6,59 € exkl. MwSt. 6,59 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der komplett vormontierte Aluminium PV Dachhaken für Solarmodule ermöglicht in Kombination mit der Power Line Montageschiene eine vereinfachte und schnellere Montage Ihrer PV Anlage auf Ziegeldächern, ganz ohne Werkzeugwechsel.
Der Mittellast Solar Dachhaken für Photovoltaik, inkl. Schienenadapter, ist 3-fach verstellbar, zeichnet sich durch ein geringes Gewicht und hochwertiges Material aus und bietet maximale Belastungswerte Ihrer PV Unterkonstruktion.
HINWEIS: Bitte verwenden Sie für den Power Hook SL ausschließlich unsere zugehörige Montageschiene Power Line
Vorrätig (kann nachbestellt werden)
0,43 € exkl. MwSt. 0,43 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Vorrätig (kann nachbestellt werden)
2,35 € exkl. MwSt. 2,35 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Schienenverbinder Typ 2 – Schraubverbinder Flach zur Verbindung von zwei Schienenelementen
Material: A2 Edelstahl
Stärke: 5 mm
Länge: 200 mm
Breite: 40 mm
Oberfläche: unbehandelt
Montage: 1 Stück je Verbindung
Eignung: Montageschiene Typ 1, 2, 4 Pemba und Power Line
Vorrätig (kann nachbestellt werden)
0,68 € exkl. MwSt. 0,68 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Endklemme für gerahmte PV-Module mit 30mm Rahmenhöhe.
Material: Aluminium EN AW-6060 T66
Stärke: 3 mm
Klemmlänge: 70 mm
Oberfläche: silber (unbehandelt)
1,49 € exkl. MwSt. 1,49 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Schienenverbinder zur Verbindung von zwei PV Montageschienen, kann für Montageschienen vom Typ 1,Typ 2, Typ 3 und Typ 4 verwendet werden
Für die Montage benötigen Sie zusätzlich vier Bohrschrauben – nicht im Lieferumfang enthalten.
Vorrätig (kann nachbestellt werden)
5,49 € exkl. MwSt. 5,49 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der Schwerlast Edelstahl PV Dachhaken mit verstärktem Bügel ist 3-fach verstellbar, mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 kompatibel und für höhere Wind- und Schneelasten ausgelegt; für eine langlebige und zuverlässige PV Unterkonstruktion.
Dank des hochwertigen Materials bietet der verstellbare Dachhaken für Photovoltaik nicht nur optimale Flexibilität, sondern auch maximale Belastungswerte für den Schwerlastbereich sowie eine gute Korrosionsbeständigkeit.
Der Verkaufspreis gilt für einen Dachhaken – Eine VPE (Karton) enthält 20 Stück – Einzelkauf möglich.
Nicht vorrätig
6,37 € exkl. MwSt. 6,37 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der Mittellast Edelstahl PV Dachhaken für Solarmodule ist mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 kompatibel und ermöglicht eine einfache, belastbare sowie langlebige PV Montage Ihrer Solaranlage auf Ziegeldächern ab 20° Dachneigung.
Dank des hochwertigen Materials ist der Dachhaken für Photovoltaik rostfrei, bietet maximale Belastungswerte für den Mittellastbereich und eine einwandfreie Korrosionsbeständigkeit. Eine stabile und zuverlässige PV Unterkonstruktion.
Der Verkaufspreis gilt für einen Haken – Eine VPE (Karton) enthält 15 Stück – Einzelkauf möglich.
Vorrätig
0,45 € exkl. MwSt. 0,45 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Hammerkopfschraube M10 30 mm aus Edelstahl für die Befestigung von PV Dachhaken an der Montageschiene Pemba Typ 4.
Vorrätig (kann nachbestellt werden)
7,74 € exkl. MwSt. 7,74 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der Schwerlast Edelstahl PV Dachhaken für höhere Wind- und Schneelasten ist mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 kompatibel und ermöglicht eine einfache, langlebige und besonders belastbare Installation Ihrer PV Unterkonstruktion.
Dank des hochwertigen A2 Edelstahls der Güte 1.4301 mit einer Materialstärke von 8 mm bietet der Dachhaken für Photovoltaik maximale Belastungswerte und eine einwandfreie Korrosionsbeständigkeit, für eine stabile und zuverlässige PV Montage.
Der Verkaufspreis gilt für einen Haken – Eine VPE (Karton) enthält 15 Stück – Einzelkauf möglich.
Vorrätig (kann nachbestellt werden)
0,20 € exkl. MwSt. 0,20 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Dieser Nutenstein ist für die Montage in einer PV Montageschiene Typ 4 vorgesehen und kann nachträglich in die Nut eingesetzt werden.
Hergestellt aus hochwertigem Edelstahl (Edelstahl A2), bietet er eine hervorragende Korrosionsbeständigkeit, Witterungsbeständigkeit und mechanische Festigkeit.
Vorrätig (kann nachbestellt werden)
6,65 € exkl. MwSt. 6,65 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der Aluminium PV Dachhaken für Solarmodule ist kombinierbar mit Montageschienen vom Typ 1, 2 & Pemba Typ 4 und ermöglicht eine vereinfachte und schnellere Montage Ihrer PV Anlage auf Ziegeldächern, ganz ohne Werkzeugwechsel.
Der Mittellast Solar Dachhaken zeichnet sich durch ein geringes Gewicht aus, ist 3-fach verstellbar und bietet dank der Verwendung hochwertigen Materials maximale Belastungswerte, für eine langlebige und sichere Installation Ihrer PV Anlage.
Vorrätig (kann nachbestellt werden)
6,19 € exkl. MwSt. 6,19 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Flachziegel Dachhaken für Biberschwanzdach, in der Edelstahlgüte 1.4301, Rostfrei mit guter Korrosionsbeständigkeit.
Perfekte Passform und einfache Installation
Vorrätig (kann nachbestellt werden)
6,69 € exkl. MwSt. 6,69 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Vorrätig (kann nachbestellt werden)
7,39 € exkl. MwSt. 7,39 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
Der Aluminium PV Dachhaken für Solarmodule, inkl. Schienenadapter, ermöglicht in Kombination mit der Power Line Montageschiene eine vereinfachte und schnellere Montage Ihrer PV Anlage auf Ziegeldächern, ganz ohne Werkzeugwechsel.
Der Mittellast Solar Dachhaken für Photovoltaik mit einer Steglänge von 160 mm ist 3-fach verstellbar, zeichnet sich durch ein geringes Gewicht und hochwertiges Material aus und bietet maximale Belastungswerte Ihrer PV Unterkonstruktion.
HINWEIS: Bitte verwenden Sie für den Power Hook SL 160 mm ausschließlich unsere zugehörige Montageschiene Power Line
Vorrätig (kann nachbestellt werden)
7,68 € exkl. MwSt. 7,68 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.
PV Montageschiene aus Aluminium für die Unterkonstruktion von PV Modulen. Alle vier Seiten der PV Schiene sind gleich ausgelegt. Hohe Stabilität und Tragfähigkeit.
Bitte verwenden Sie nur die weiter unten angegebenen Zubehörteile für die Montage!
