Produktbild Trapezschiene - Solarmodul Halterung Trapezblech-Dach 150mm
Shop / PV Befestigung für Trapezblech - Kurzschienen und Halter / Trapezschiene – Solarmodul Halterung Trapezblech-Dach 150mm

Trapezschiene – Solarmodul Halterung Trapezblech-Dach 150mm

Artikelnummer:
4203

1,90   inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.

Lieferung in ca.: 2-4 Arbeitstagen

transparent

Innerhalb der angegebenen Zeit erfolgt
die Übergabe an den Versanddienstleister.
Arbeitstage: Mo-Fr, Feiertage ausgenommen.

PrivatGewerblich
Zusätzliche Rabatte für registrierte Geschäftskunden möglich. Hier registrieren/einloggen

Vorrätig (kann nachbestellt werden)

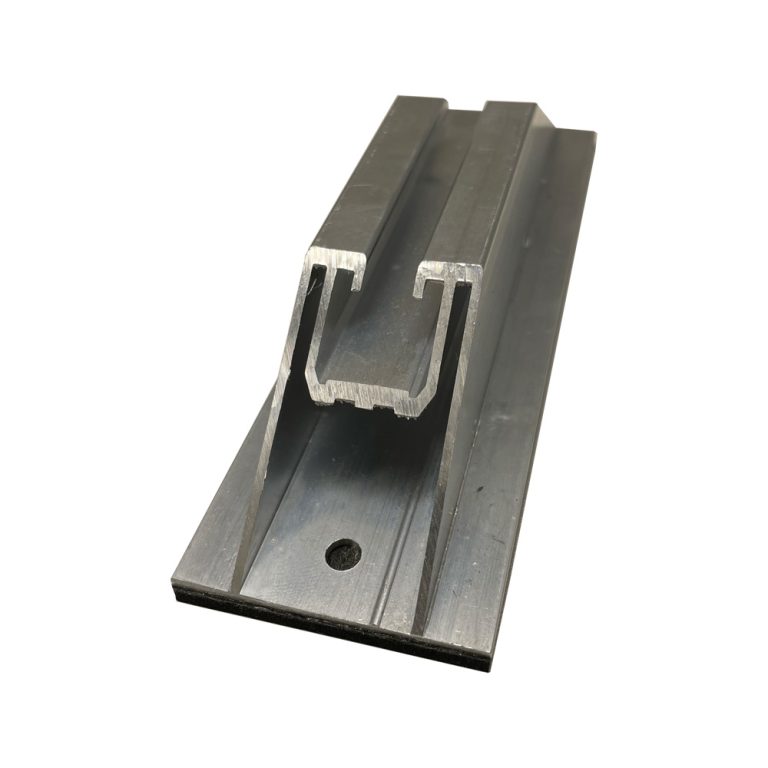

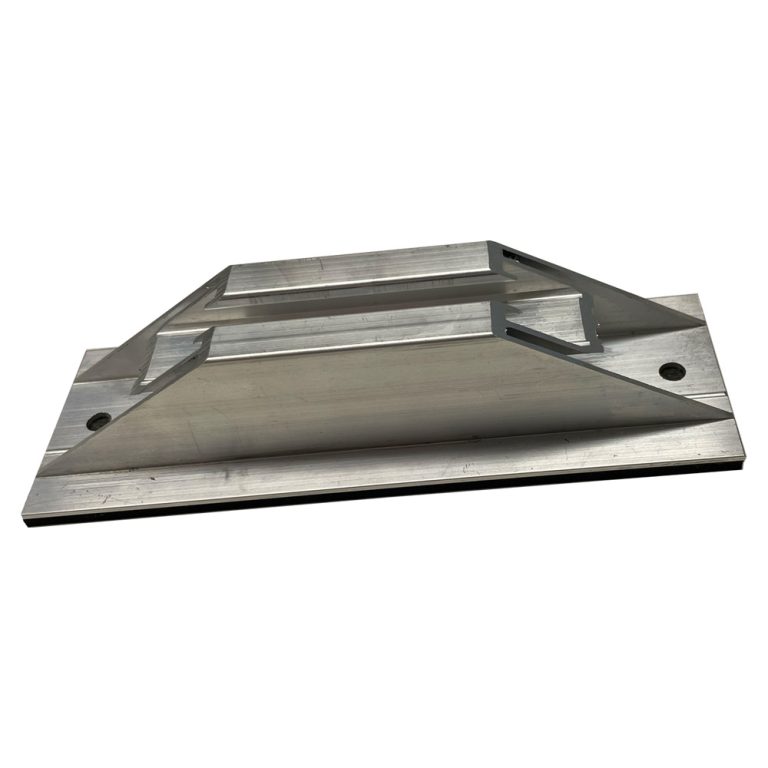

Solarmodul Halterung für Trapezblech-Dach

Die Trapezschiene ist für die Montage von PV Modulen quer auf Trapezblech Dächern geeignet. Die kurze PV Schiene ist aus Aluminium und hat eine EPDM-Dichtung für die Befestigung auf dem Trapezblech.

PV Schiene Trapezblech 150x50x34mm

  • Länge: 150 mm
  • Stärke: 1,6 mm
  • Gewicht/Stück: 0,20 kg
  • Gewicht/m: 0,921 kg/m
  • Länge x Breite x Höhe: 150 x 50 x 34 mm
  • Oberer Kanal: Montage PV-Modul (M8)
  • Modulmontage: Quer
  • Max. Abstand Hochsicke: 120 mm
  • Material: Aluminium EN AW-6060 T66

Zusätzliche Informationen

Gewicht 0,2 kg
Größe 150 × 50 × 40 mm
Manufacturer

venturama Solar

Produktbeschreibung

Solarmodul Halterung Trapezblech

PV Schiene für die Quermontage von PV Modulen auf dem Trapezblech in 150x50x34mm, mit einer Stärke von 1,6 mm und einem Gewicht von 0,10 kg.

Durch die Höhe der Trapezschiene von 34 mm ergibt sich bei der Montage eine vereinfachte Kabelführung sowie ausreichende Hinterbelüftung der PV-Module.

Die Trapezschiene wird mit einer bereits befestigten EPDM-Dichtung geliefert.

Die Trapezschiene kann für Trapezbleche mit einem maximalen Hochsickenabstand von 150 mm verwendet werden.

Nach der DIN 1090-4 sollte die Blechstärke des Trapezblechs mindestens 0,75 mm betragen. Bei geringeren Blechstärken ist eine Verwendung von Stockschrauben als Alternative zu prüfen.

Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.

Passende Bohrschrauben zur Befestigung

Für die Montage empfehlen wir die Bohrschraube mit Sechskantkopf und Dichtscheibe, 6,3×25 mm

Montagehinweise & Datenblätter

1370933_Trapezschien_kurz_150mm.pdf
Datenblatt herunterladen
