Kurzschiene - Trapezblech - 400x90x30mm

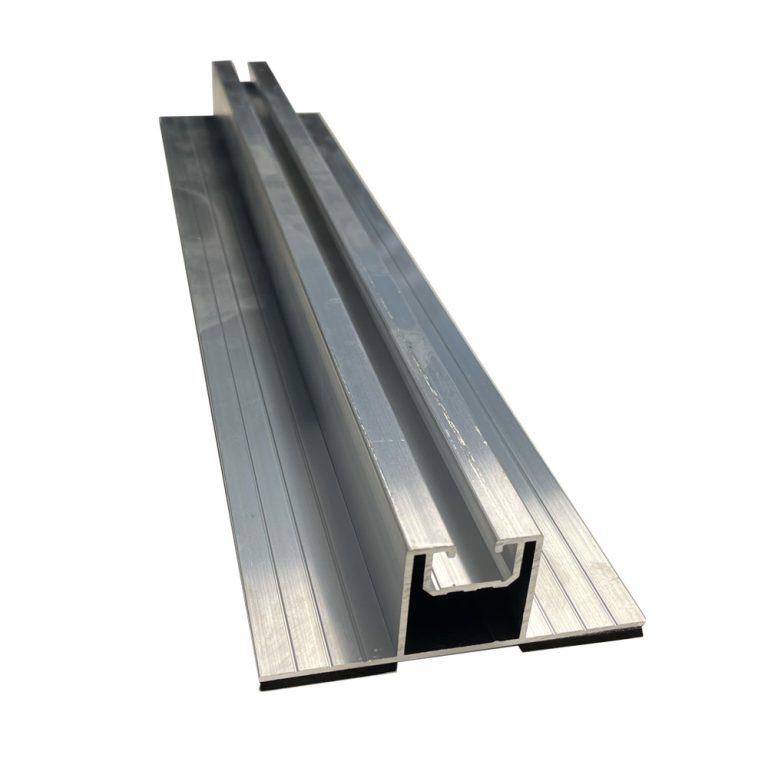

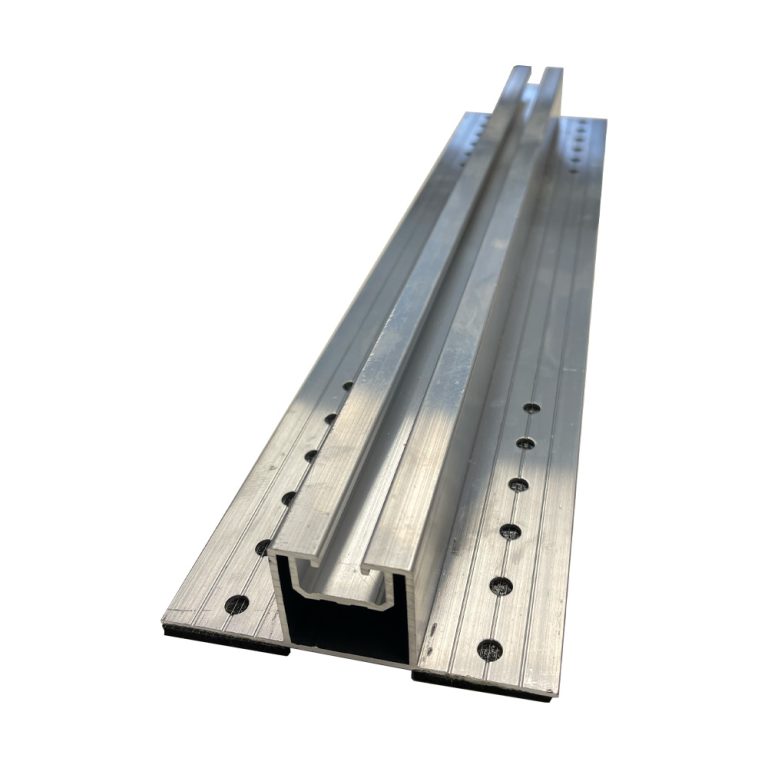

Montageschiene – Trapezblech in 400x90x30mm mit ener Stärke von 1,6 mm und einem Gewicht von 0,38 kg. An den Seiten befinden sich Bohrrillen zur vereinfachten Montage mit selbstschneidenden Blechschrauben. Durch das bereits verfügbare Lochbild wird die Montage bauseitig vereinfacht. Durch die Höhe von 31,6 mm ergibt sich bei der Montage eine vereinfachte Kabelführung sowie ausreichende Hinterbelüftung der PV-Module. Die Trapezschiene wird mit einer bereits befestigten EPDM-Dichtung geliefert. Die Montageschene – Trapezblech kann für Trapezbleche mit einem maximalen Hochsickenabstand von 360 mm verwendet werden. Nach der DIN 1090-4 sollte die Blechstärke des Trapezblechs mindestens 0,75 mm betragen. Bei geringeren Blechstärken ist eine Verwendung von Stockschrauben als Alternative zu prüfen. Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung. Die Montageschiene – Trapezblech finden Sie im Shop als Alternative blank oder mit Lochbild.

Die Montage am Trapezblech erfolgt über mindestens 4x Selbstschneidende Blechschrauben mit Dichtring. Entsprechende Blechschrauben mit ETA-Zulassung finden Sie bei uns im Shop.

Befestigung Modulklemme/PV-Modul (oberer Kanal M8):
Variante 1: Modulklemme mit Nutenstein (Standard) & Zylinderkopfschraube M8
Variante 2: Modulklemme mit Klick-System (vormontiert mit Zylinderkopfschraube M8)

Passendes Zubehör zur Montage finden Sie bei uns im Shop.
