PV Dachhaken Aluminium 3-fach verstellbar Power Hook SL 160mm

Aluminium Dachhaken für Photovoltaik

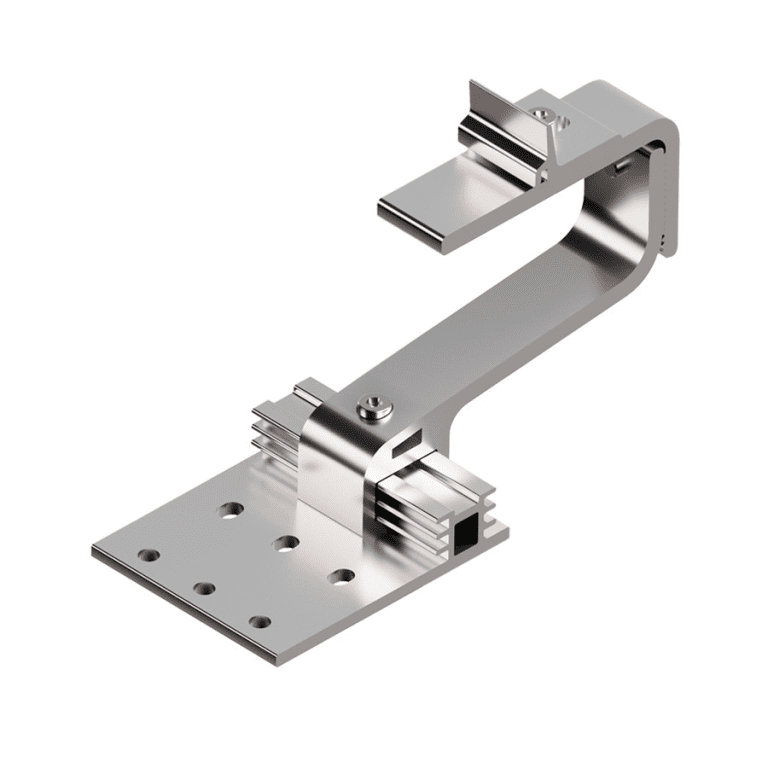

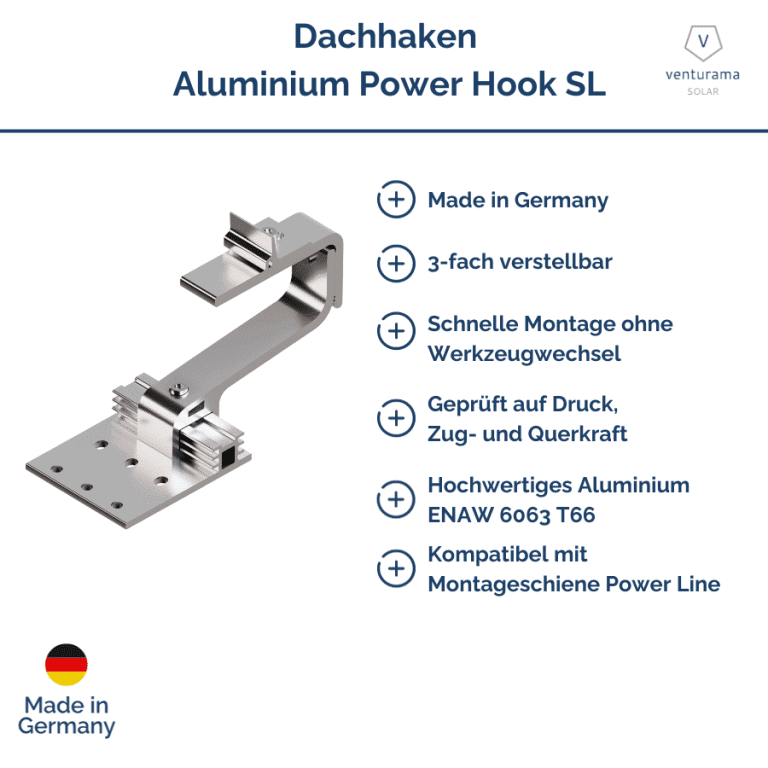

Der Power Hook SL 160 mm ist mit einer dreifachen Verstellmöglichkeit und einer Steglänge von 160 mm ausgestattet. Der leichte PV Dachhaken lässt sich im Dachlattenbereich horizontal stufenlos verschieben, kann kraftschlüssig auf seiner Grundplatte in drei unterschiedlichen Höhen befestigt werden und ermöglicht es, die Befestigung des oberen Winkels individuell, form- und kraftschlüssig, über die Riffelung am Bügel und die vormontierte Sechskantschraube, einzustellen. Der Alu Dachhaken für Photovoltaik ist dank maximaler Belastungswerte die perfekte Lösung für eine flexible, fein justierte und zuverlässige Montage Ihrer PV Unterkonstruktion.

Wertvolle Montagezeit auf dem Dach sparen

Die Justierung und Montage des Power Line Dachhaken erfolgt stets von “oben” mit nur einem einzigen Werkzeug. Auf diese Weise ist die Installation Ihrer PV Unterkonstruktion im Gegensatz zu herkömmlichen Methoden deutlich effizienter und spart kostbare Zeit. Die Power Line Montageschiene kann anschließend über den bereits vormontierten Adapterwinkel schnell, einfach und zuverlässig auf dem PV Dachhaken befestigt werden.

Power Line Montagesystem – einfache und zuverlässige PV Montage

Mit unserem innovativen Power Line Montagesystem sparen Sie nicht nur wertvolle Zeit bei der PV Montage, sondern montieren und installieren auch ein System, welches maximale Belastungswerte erreicht, ohne sich auf den darunter liegenden Dachziegeln abzustützen und so eine Beschädigung dieser zu riskieren. Zur Gewährleistung und Sicherung der Qualität wurde der PV Dachhaken Power Hook ausreichend auf Zug-, Druck- und Querkräfte getestet. Das Power Line Montagesystem vereinfacht die zuverlässige und sichere Installation Ihrer Photovoltaik Module.

Power Line – Informationen-Flyer (PDF)

Das zugehörige Datenblatt und Montagehinweise finden Sie auf der Artikelseite.

HINWEIS: Bitte verwenden Sie für den Power Hook SL 160 mm ausschließlich unsere zugehörige Montageschiene Power Line

Dachhaken setzen

Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u. a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8 × 80 mm, 8 × 100 mm, 8 × 120 mm.

Bei Aufsparrendämmung können Längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparren einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.

Obere Winkel zum Ausgleich von Höhenunterschieden

Um den oberen Winkel einzustellen und somit die Höhenunterschiede aus zugleich, wird die M8 Schraube gelöst. Zu beachten ist, dass die Schrauben nicht komplett ausgedreht werden muss, sondern nur soweit gelöst wird, bis sich der Bügel verstellen lässt. Dazu reicht es meist die Schraube 3–4 Gewindegänge die Schraube herauszudrehen.

Anschließend kann der gelöste Bügel auf die gewünschte Höhe verschoben werden. Um das genau einstellen zu vereinfachen, haben der Bügel und der Mittelteil vorgegeben Nuten.

Sitzt der Bügel an der gewünschten Stelle, ist die M8 Schraube wieder festzuziehen. Zu beachten ist, dass vorgegeben Anzugsmoment nicht überschritten wird.

Dachhaken mit Montageschiene befestigen

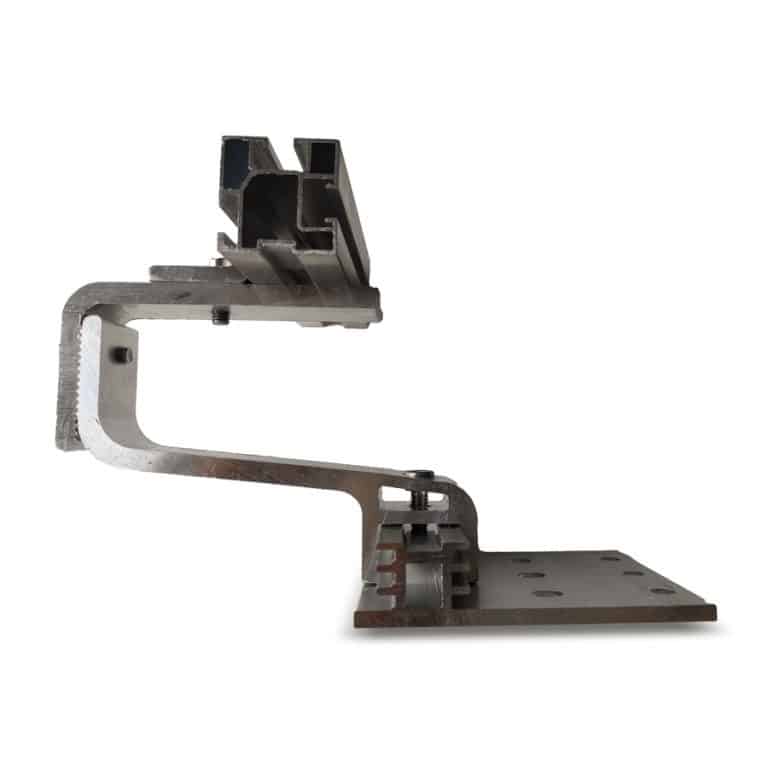

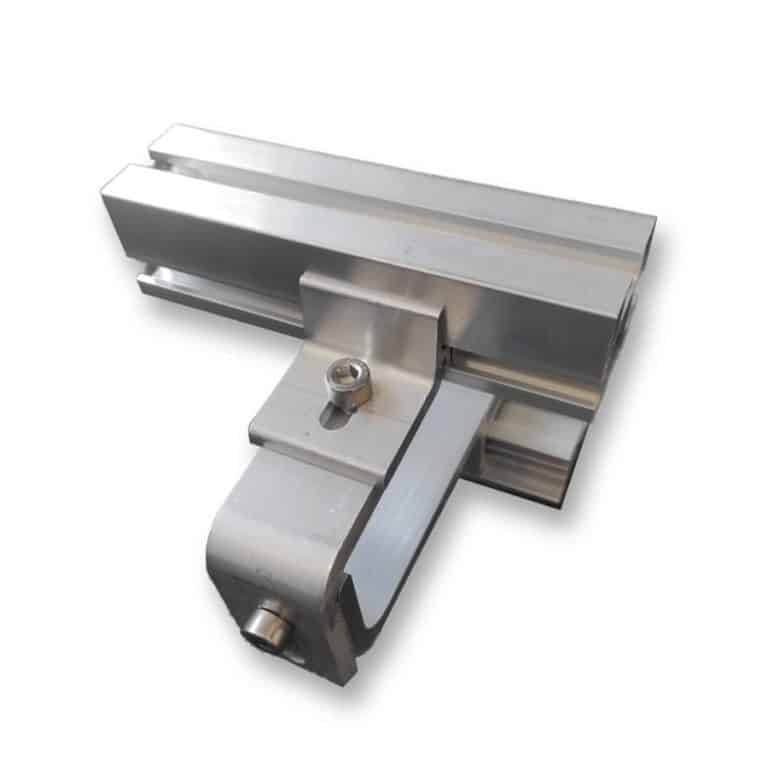

Benötigte Höhe, die Montageschienen Power Line wird mithilfe des Adapters Winkel auf dem Dachhaken Power Hook geklemmt. Dafür ist der schmale seitliche Kanal an der Montageschiene Power Line vorgesehen. Hier zu den Hacken der Adapter Winkel einfach in die Nut einführen und die Montageschiene ausrichten. Anschließend die M8 Schraube bis zu 13Nm anziehen.

1370911_Power-Hook-SL_160mm.pdf
