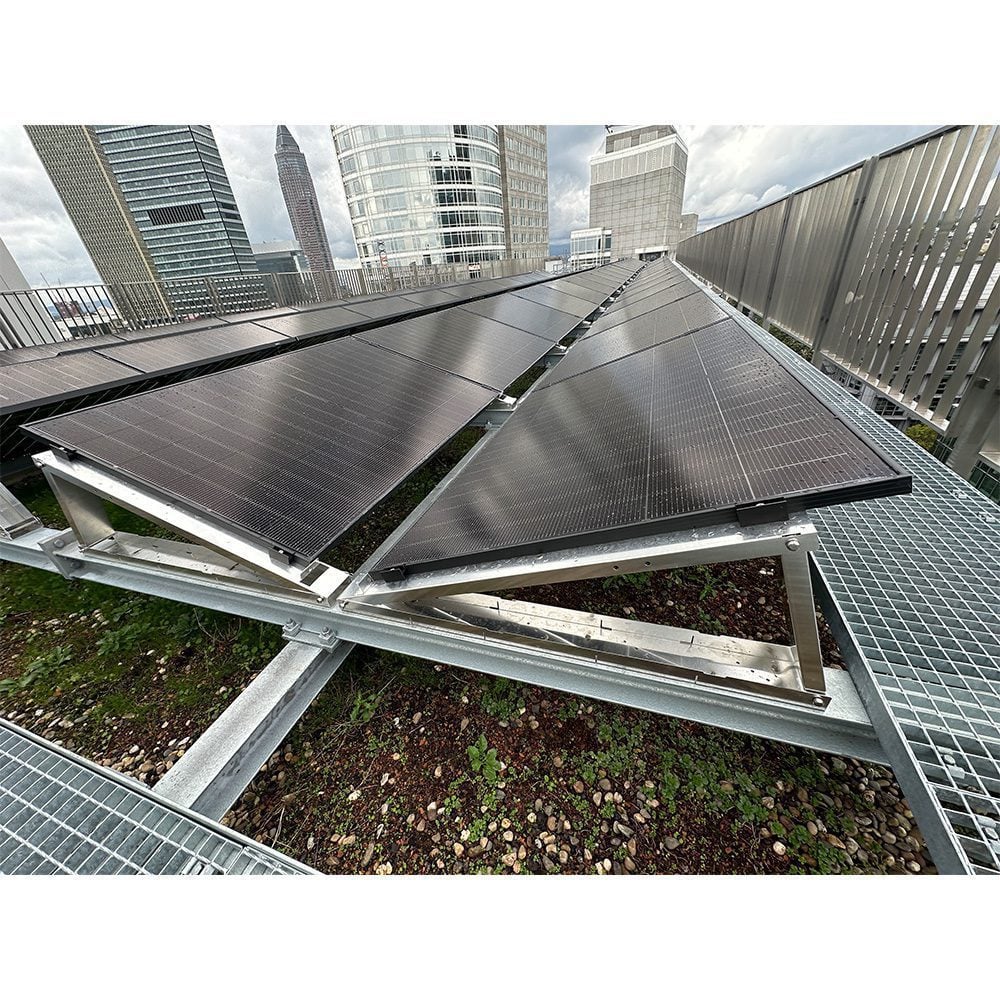

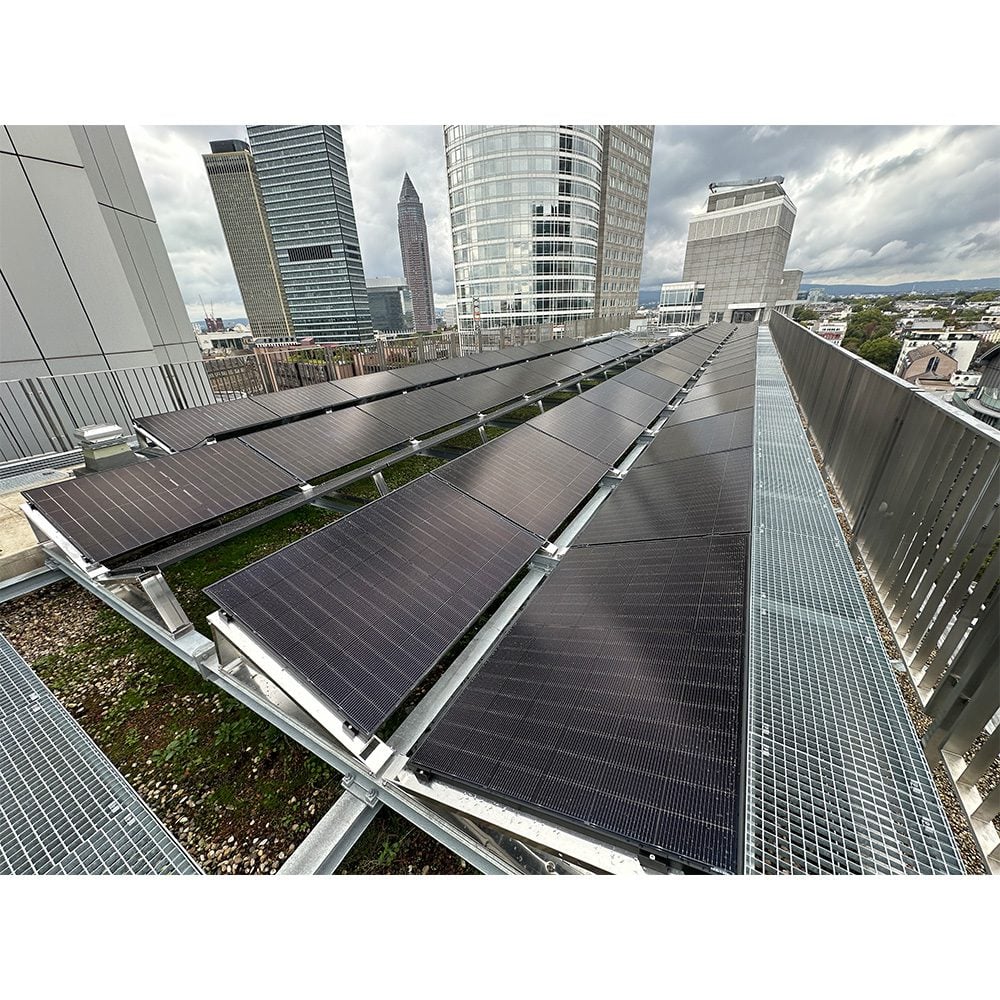

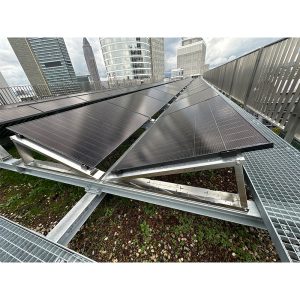

FlatFlex Flachdach-Aufständerung Beispielanwendung

Shop / PV Aufständerung Flachdach / FlatFlex – Flachdach-Aufständerung

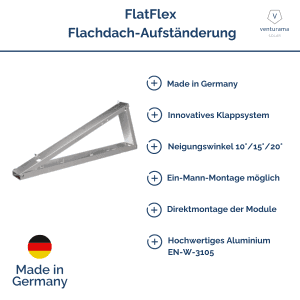

FlatFlex – Flachdach-Aufständerung

Artikelnummer:

1370882

30,68 € exkl. MwSt. 30,68 € inkl. 0% MwSt. gemäß §12 Abs. 3 UStG.

zzgl. Versandkosten

Lieferung in ca.: 2-4 Arbeitstagen

PrivatGewerblich
Zusätzliche Rabatte für registrierte Geschäftskunden möglich. Hier registrieren/einloggen

Vorrätig (kann nachbestellt werden)

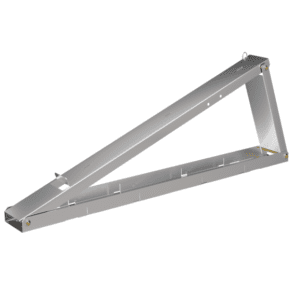

Flachdach-Aufständerung aus Aluminium mit verstellbaren Neigungswinkeln

Neigungswinkel: 10°/15°/20°
Werkstoff: EN AW-5005 (AlMg1)
Blechstärke: 1,5mm
Länge Grundschiene: 1150mm
Breite Grundschiene: 115mm
Länge Modulauflage: 900mm
Masse: 2kg
Modulbefestigung: Mittelklemme und Endklemme mit M8 Zylinderkopfschraube

Zusätzliche Informationen

Gewicht	2 kg
Größe	1150 × 140 × 40 mm
Manufacturer	venturama Solar

Produktbeschreibung

Unsere universelle Flachdach-Lösung

Es sind drei Neigungswinkel einstellbar (10°/15°/20°).

Montagefreundlich, leicht und für den Transport optimiert.

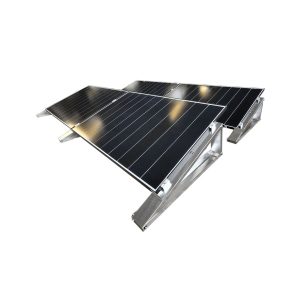

Direkte Modulbefestigung ohne zusätzliche Montageschienen. Befestigung durch Auflast, zum Beispiel mithilfe von Beton-Pflastersteinen oder mechanisch.

^{Klemmen und Schrauben sind nicht Teil dieses Produkt-Angebotes und müssen separat bestellt werden.}

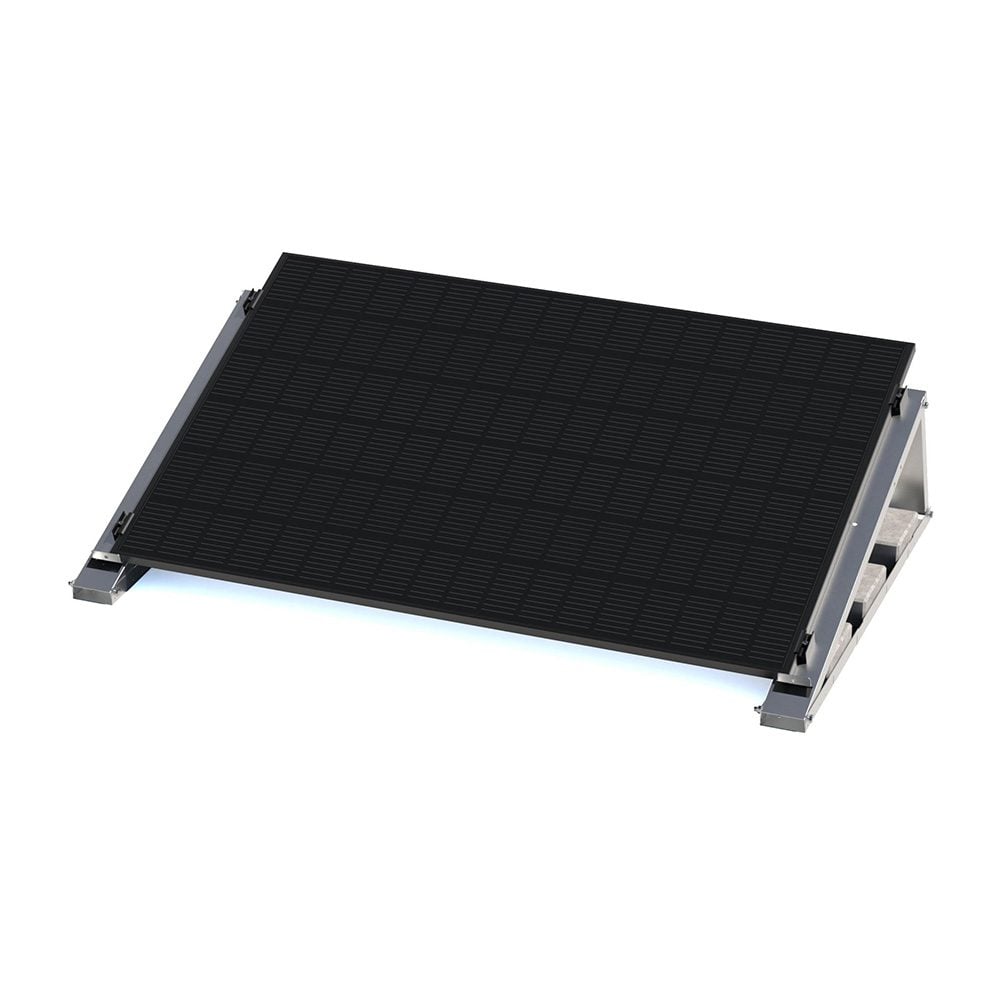

Montagehinweis: Aufbauhöhe mit Modul

Je nach Neigungswinkel der FlatFlex Aufständerung verändert sich die Höhe deines PV Moduls.

In der Übersicht findest du die Modulhöhen nach Neigungswinkel gemessen an der Oberkante des Panels.

Neigungswinkel FlatFlex	Modulhöhe (Oberkante)
20°	Ca. 49 cm
15°	Ca. 39 cm
10°	Ca. 29 cm

Montagehinweise & Datenblätter

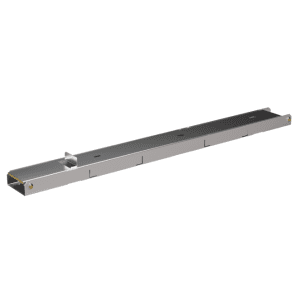

Die vormontierte Aufständerung wird mit Hilfe einem Gewindebolzen M10 oder eines Stahlbolzens im gewünschten Neigungswinkel aufgestellt und mit Stoppmutter oder Federsplint in der Position verriegelt.

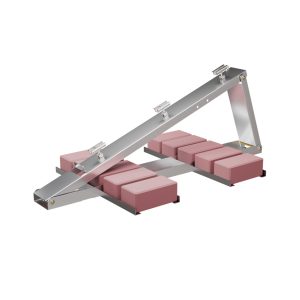

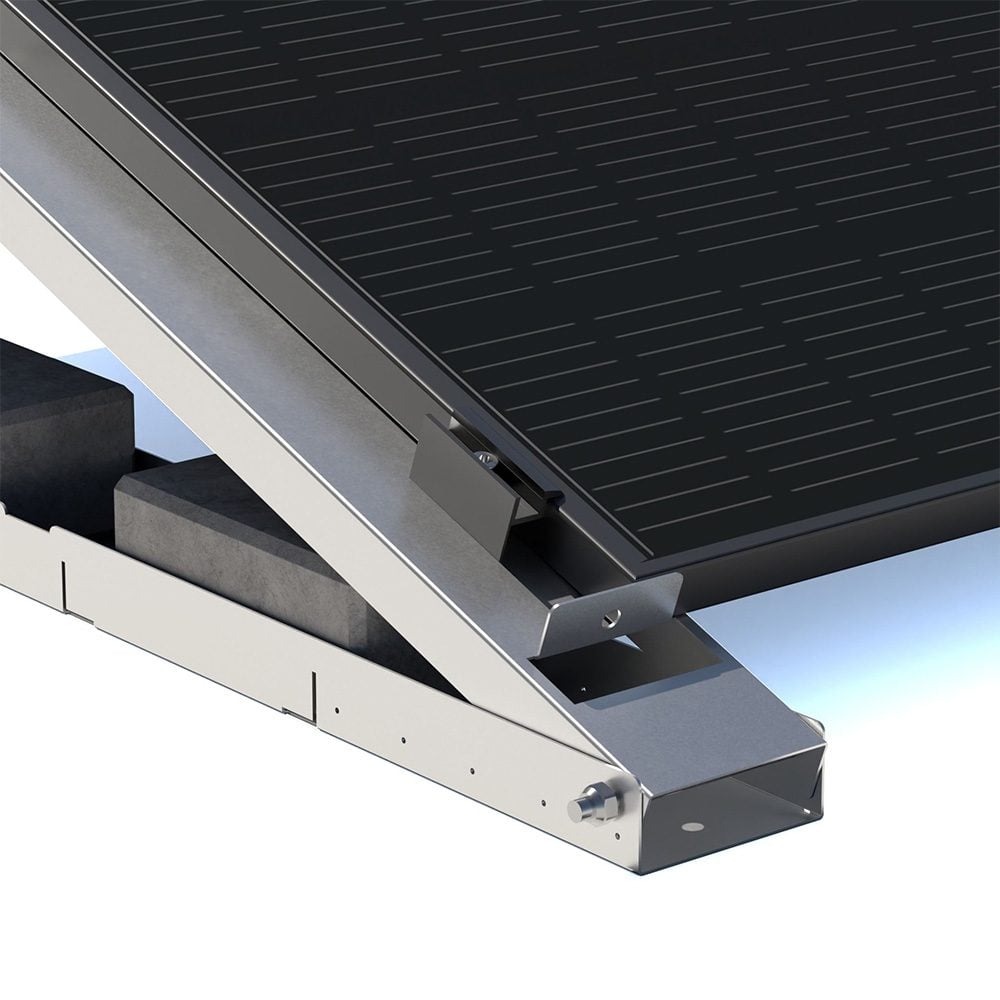

Die Auflast (Beton-Pflastersteine 200x100x100mm) wird entweder direkt in der unteren Schiene eingelegt oder mit Hilfe der Auflast-Winkel flächig eingelegt.

Passende EPDM-Abschnitte, diagonale Verbindungsleisten und Zubehör bieten wir Ihnen ebenfalls in kürze an.

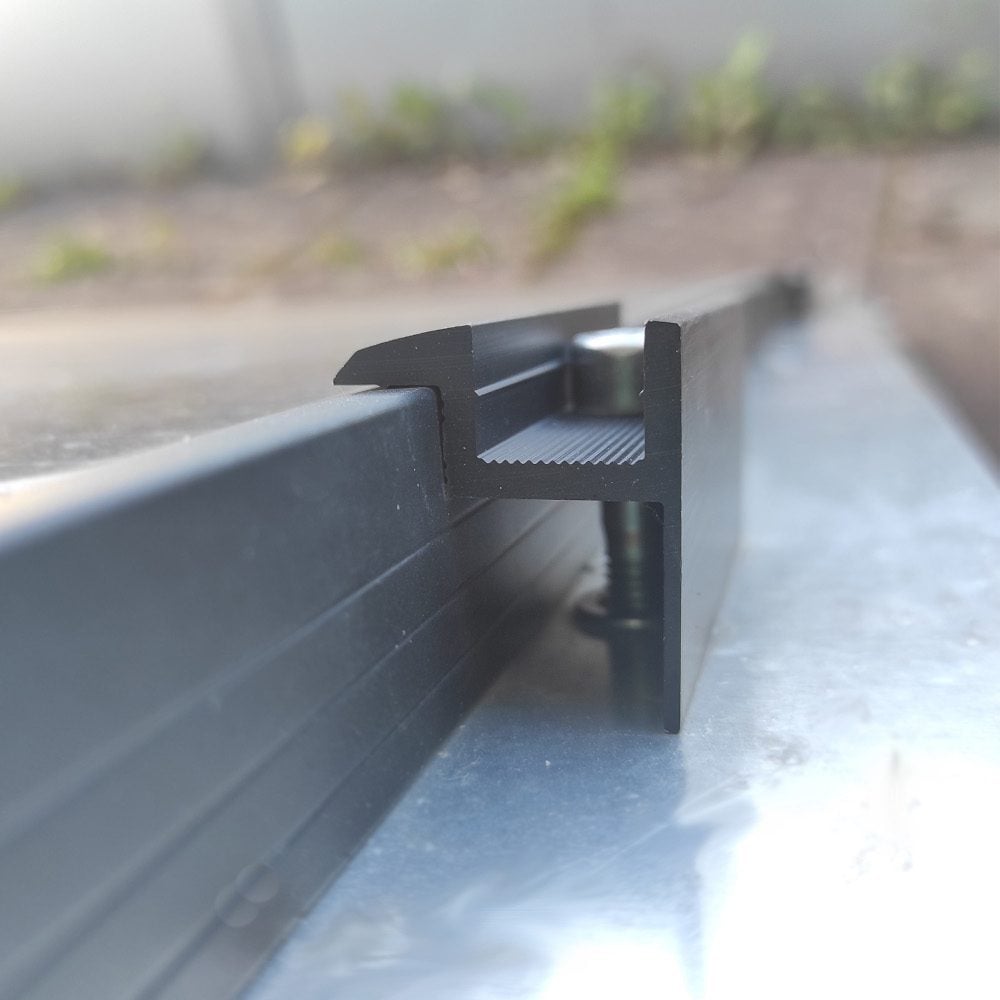

Die PV-Modulklemmen werden Zylinderkopfschrauben M8 in den eingebrachten Gewinden befestigt.

BITTE BEACHTEN: Zylinderkopf-Schraubenlänge muss immer 10mm länger als die Modulrahmenhöhe gewählt werden! (d.h. z.B. bei Rahmenhohe 30mm --> 40mm Zylinderkopfschrauben bestellen)

Passendes Zubehör zur Montage finden Sie bei uns im Shop.

datenblatt-flatflex.pdf

Datenblatt herunterladen

flatflex-3105_ab2023.pdf

Datenblatt herunterladen

Flachdach-Aufstaenderung-FlatFlex_V01final.pdf

Datenblatt herunterladen
