PV Dachhaken Aluminium 3-fach verstellbar Power Hook SL

Power Hook SL 3-fach verstellbar aus Aluminium

Durch die 3-fache Verstellmöglichkeit lässt sich unser Alu-Dachhaken flexibel einsetzen.

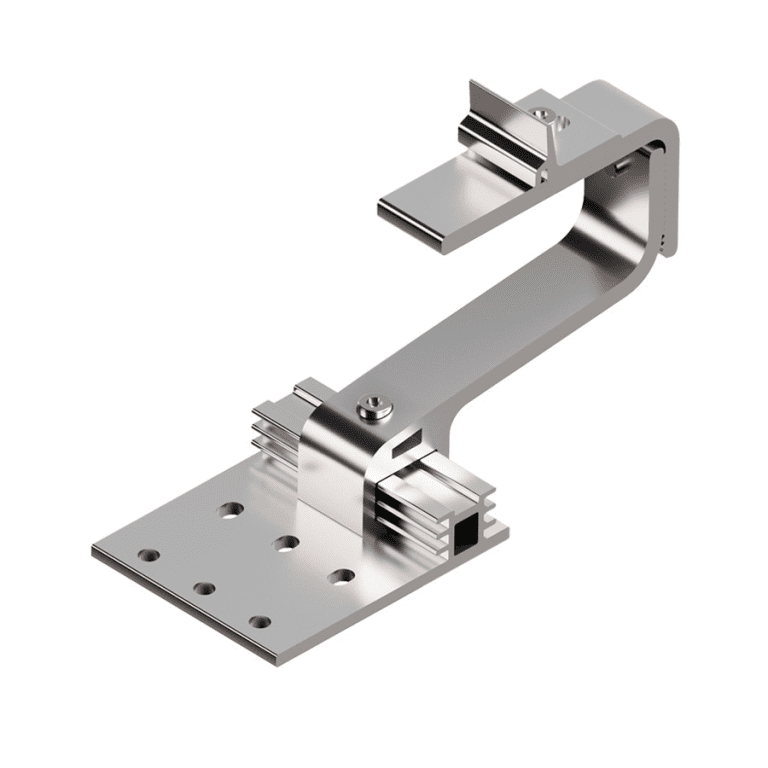

Der Haken kann an der Grundplatte in drei unterschiedlichen Höhen befestigt werden und ist stufenlos horizontal verschiebbar. Ebenso kann die Höhe des oberen Winkels je nach Bedarf individuell eingestellt werden.

Sie sparen wertvolle Montagezeit auf dem Dach!

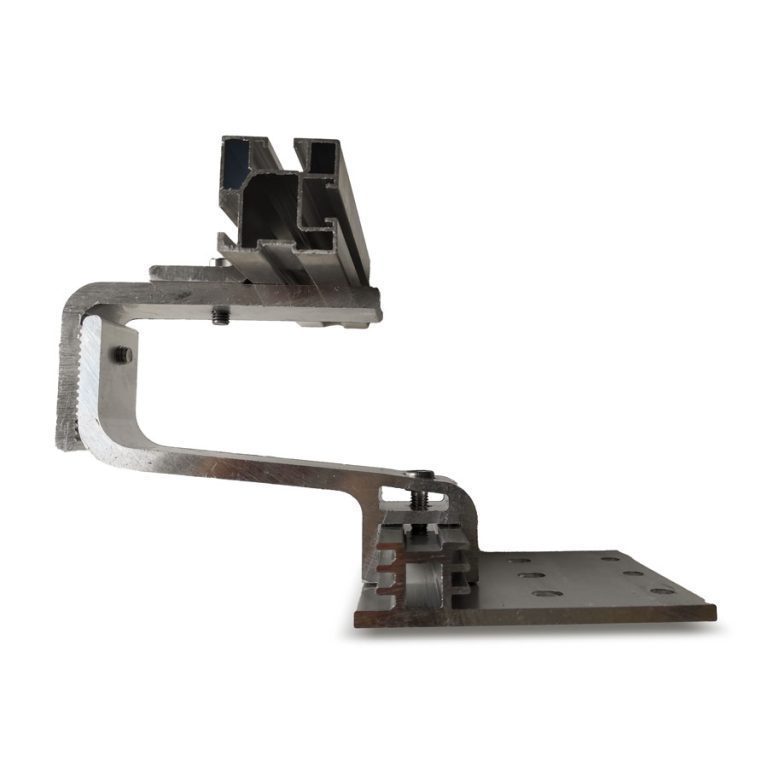

Die Montageschiene wird mithilfe des zugehörigen Schienenadapters auf dem Dachhaken befestigt. Die Verstellung und Befestigung erfolgt stets von oben mit nur einem Werkzeug – daher ist die Montage im Vergleich zu herkömmlichen Dachhaken deutlich effizienter.

• Dachhaken-Kategorie: Standard
• Dachart: Schrägdach und Steildach ab 20° Dachneigung
• Ziegeltyp: Formziegel, Dachpfannen, Dachsteine
• Fußbohrungsdurchmesser: 8,5 mm
• Werkstoff: Aluminium
• Grundplatte Länge: 100 mm
• Grundplatte Breite: 123,9 mm
• Höhenverstellbare: 41 – 56 mm
• Erforderliche Anzahl Holzschrauben: 3 Stück
• Werkstoffnummer: Aluminium, EN-AW-6063 T66
• Geringes Gewicht von 0,680 kg

HINWEIS: Bitte verwenden Sie für den Power Hook ausschließlich unsere zugehörige Montageschiene Power Line

Zugehörige Datenblätter und Montagehinweise finden Sie auf der Artikelseite.

Power Line Dachhaken und Montageschiene

Sparen Sie Zeit bei der Montage mit unserem neuen Power Line Montagesystem. Der PV Dachhaken Power Hook und die Power Line Montageschiene ermöglichen eine vereinfachte Montage der PV Module.

Power Line – Informationen-Flyer (PDF)

Dachhaken setzen

Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u. a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8 × 80 mm, 8 × 100 mm, 8 × 120 mm.

Bei Aufsparrendämmung können Längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparren einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.

Obere Winkel zum Ausgleich von Höhenunterschieden

Um den oberen Winkel einzustellen und somit die Höhenunterschiede aus zugleich, wird die M8 Schraube gelöst. Zu beachten ist, dass die Schrauben nicht komplett ausgedreht werden muss, sondern nur soweit gelöst wird, bis sich der Bügel verstellen lässt. Dazu reicht es meist die Schraube 3–4 Gewindegänge die Schraube herauszudrehen.

Anschließend kann der gelöste Bügel auf die gewünschte Höhe verschoben werden. Um das genau einstellen zu vereinfachen, haben der Bügel und der Mittelteil vorgegeben Nuten.

Sitzt der Bügel an der gewünschten Stelle, ist die M8 Schraube wieder festzuziehen. Zu beachten ist, dass vorgegeben Anzugsmoment nicht überschritten wird.

Dachhaken mit Montageschiene befestigen

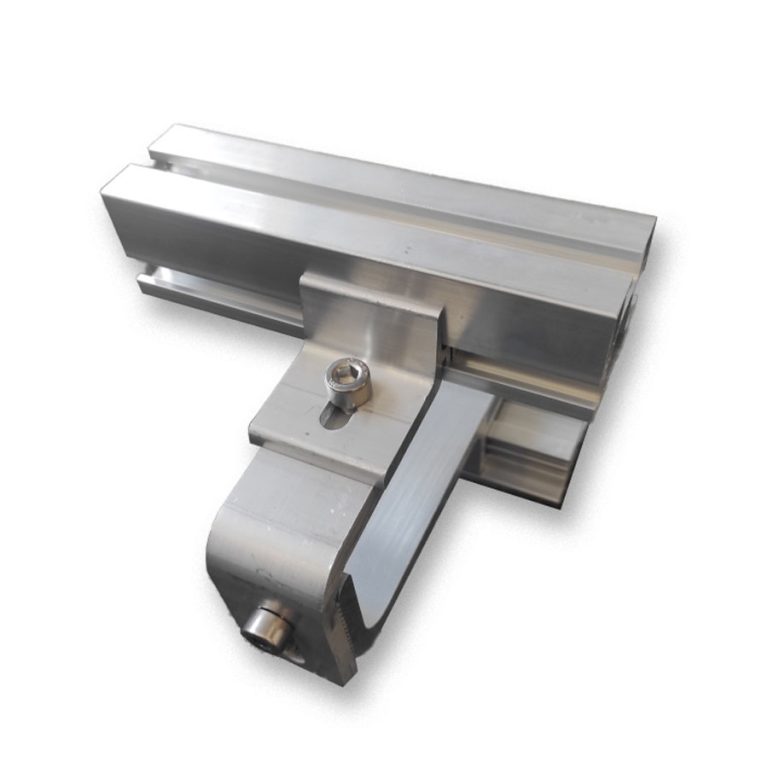

Benötigte Höhe, die Montageschienen Power Line wird mithilfe des Adapters Winkel auf dem Dachhaken Power Hook geklemmt. Dafür ist der schmale seitliche Kanal an der Montageschiene Power Line vorgesehen. Hier zu den Hacken der Adapter Winkel einfach in die Nut einführen und die Montageschiene ausrichten. Anschließend die M8 Schraube bis zu 13Nm anziehen.
