FlatFlex – Flachdach-Aufständerung Set Black Line 2 PV-Module nebeneinander

PV Montageset für Flachdächer für 2 PV Module nebeneinander Black Line

Flachdach-Lösung FlatFlex für den einfachen Aufbau der PV-Module Ihres Klein- oder Balkonkraftwerkes, leicht und für den Transport optimiert, können Sie bei Bedarf diese Aufständerung auch bei einem Umzug mitnehmen.

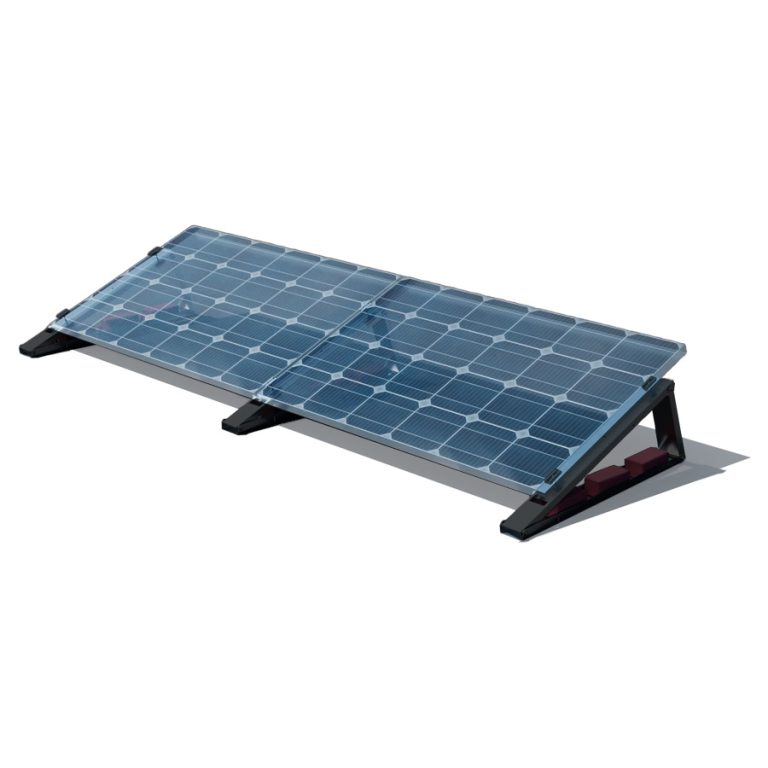

FlatFlex ist Montagesystem, dass die Montage der PV-Module ohne zusätzliche Montageschienen ermöglicht. Der Neigungswinkel ist einstellbar (10,15,20°). Die Befestigung erfolgt durch Auflast, zum Beispiel mithilfe von Beton-Pflasterstein, oder mechanisch. Die Module werden quer montiert, und mit dieser Aufständerung können zwei PV Module nebeneinander befestigt werden.

Flachdach-Aufständerung Set Inhalt

• 3 x FlatFlex Flachdach-Aufständerung schwarz eloxiert
• 3 x FlatFlex Bautenschutz 110×110 mm, je 3 Stück
• 6 x Zylinderkopfschraube 45mm
• 4 x Endklemme schwarz
• 2 x Mittelklemme schwarz

Das Set kann durch einzelne Teile erweitert werden, diese finden Sie finden im Bereich PV Unterkonstruktion Aufständerung.

Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.

^{Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.}

Technische und rechtliche Hinweise

Vor der Montage muss geprüft werden, ob das Produkt den statischen Anforderungen vor Ort entspricht. Bei Dachanlagen ist grundsätzlich die bauseitige Tragfähigkeit des Daches zu prüfen.

Anlagen dürfen nur von Personen montiert und in Betrieb genommen werden, die aufgrund ihrer fachlichen Eignung (z.B. Ausbildung oder Tätigkeit) bzw. Erfahrung die vorschriftsmäßige Durchführung gewährleisten können.

Nationale und ortsspezifische Bauvorschriften, Normen und Umweltschutzbestimmungen sind unbedingt einzuhalten.

Arbeitsschutz- und Unfallverhütungsvorschriften, entsprechende Normen sowie Vorschriften der Berufsgenossenschaft sind einzuhalten.

Die Montageanleitungen der Modulhersteller sind zu beachten.

Haftungsausschluss

Bei Nichtbeachtung unserer Montagevorschriften und Montageanleitungen und Nichtverwendung aller Systemkomponenten sowie beim Ein- und Ausbau von Bauteilen, die nicht über uns bezogen wurden, übernehmen wir für daraus resultierende Mängel und Schäden keine Haftung.

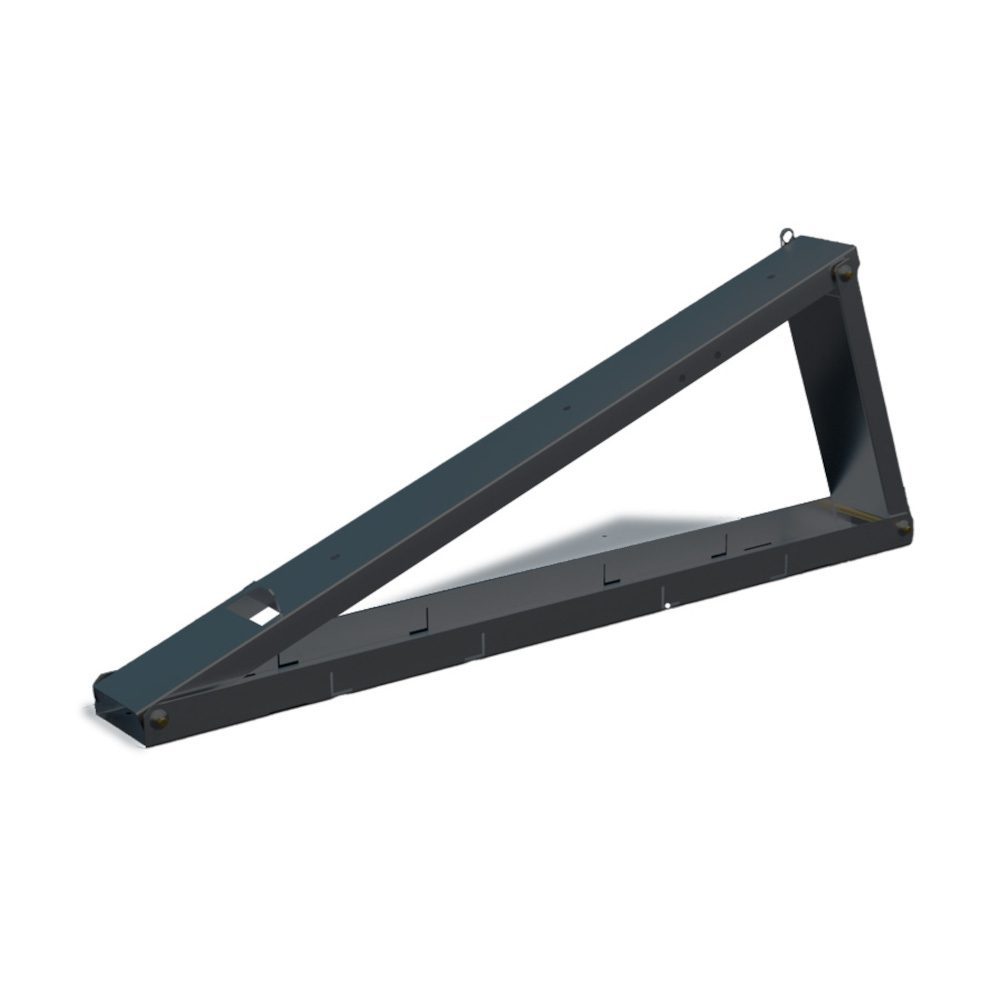

Die vormontierte Aufständerung wird mit Hilfe einem Gewindebolzen M10 oder eines Stahlbolzens im gewünschten Neigungswinkel aufgestellt und mit Stoppmutter oder Federsplint in der Position verriegelt.

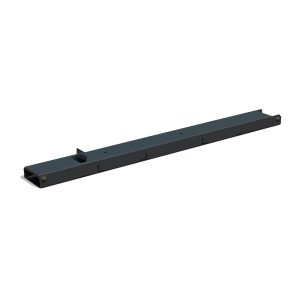

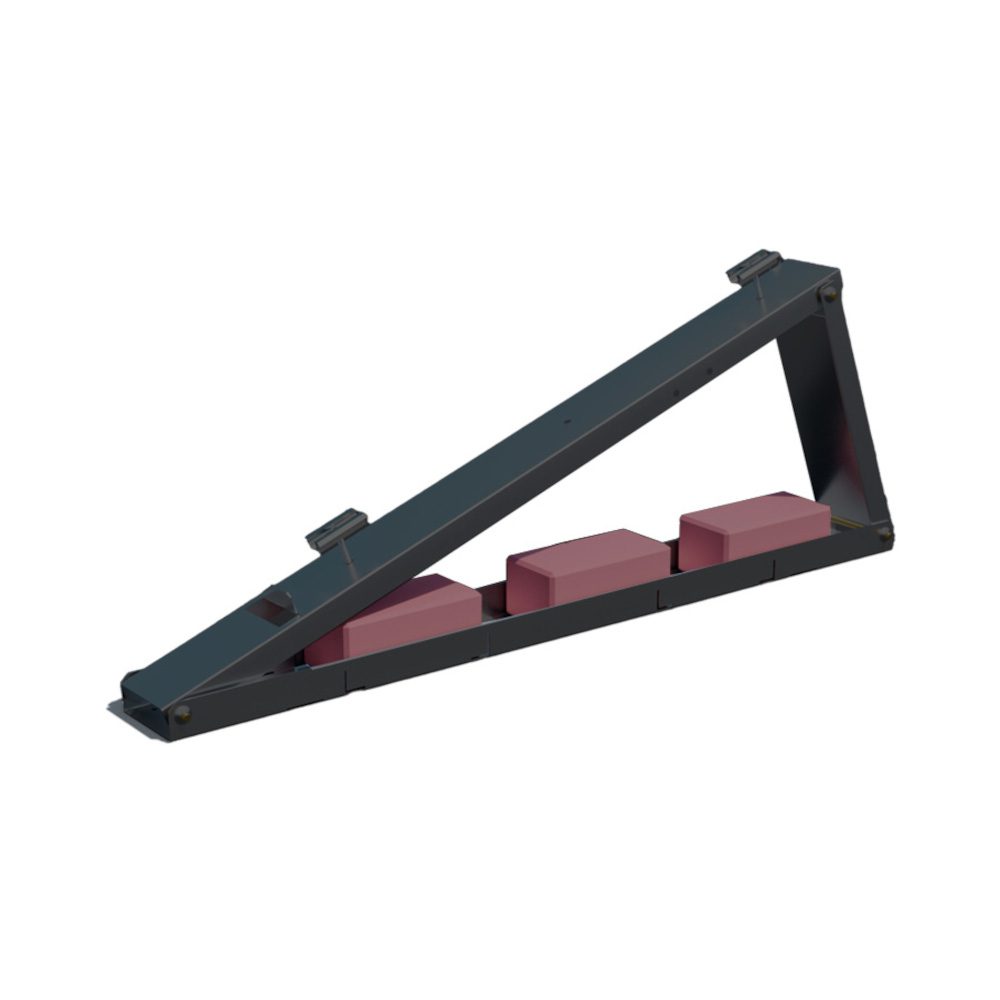

Die Auflast (Beton-Pflastersteine 200x100x100mm) wird direkt in der unteren Schiene eingelegt.

Passende EPDM-Abschnitte sind im Set inbegriffen. Diese können optional – je nach Untergrund – unter der Flachdach-Aufständerung angebracht werden.

Die PV-Modulklemmen werden Zylinderkopfschrauben M8 in den eingebrachten Gewinden befestigt.
