QD-Verbinder „FlatFlex“, verstellbar

Quer- und Diagonalverbindung für FlatFlex Aufständerung

Die QD-Verbinder (QD steht hier für Quer/Diagonal) dienen zur Stabilisierung der gesamten PV-Dachanlage und müssen erst vormontiert werden. Für jedes PV-Modul werden zwei QD-Verbinder empfohlen.

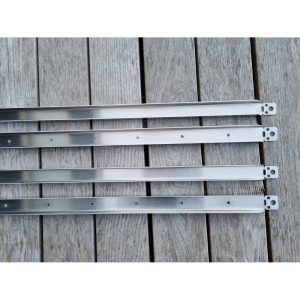

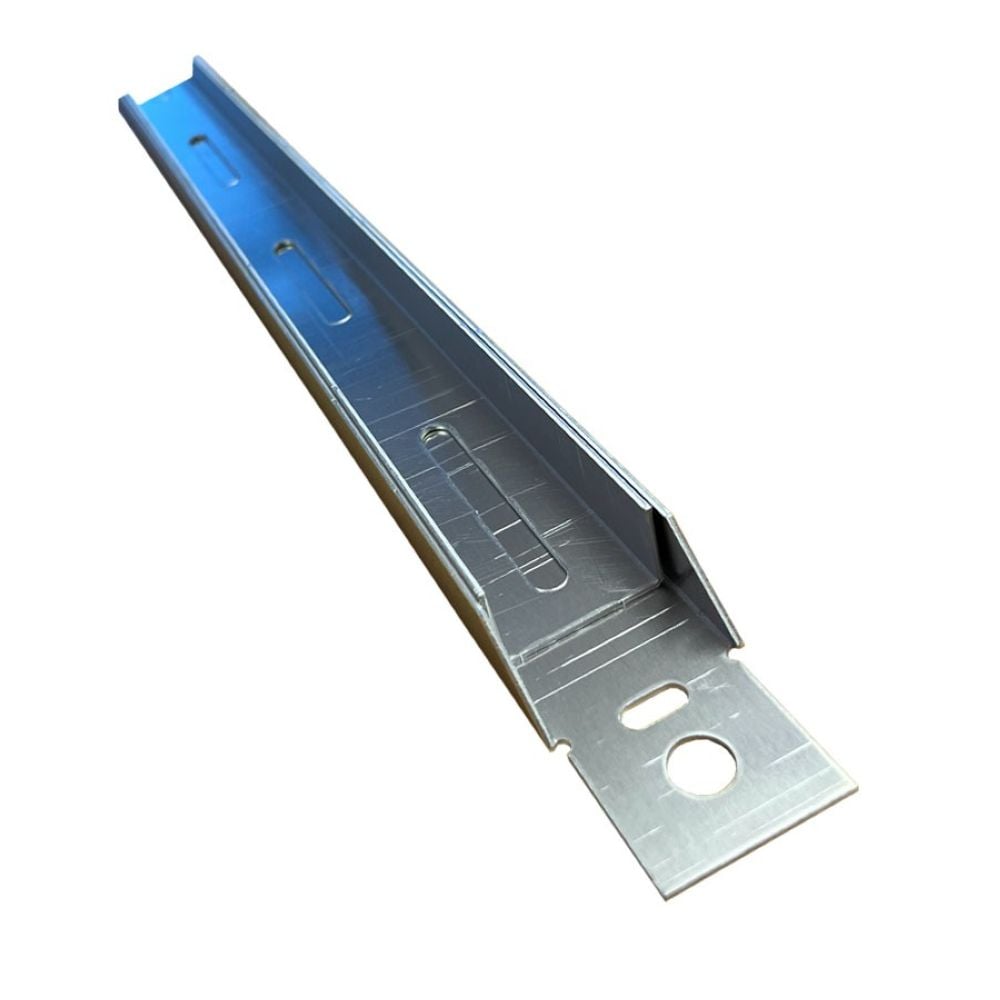

Die Strebe ist teleskopierbar und kann zwischen 1300-2000mm an die jeweilige Modullänge angepasst werden.

Der QD-Verbinder „FlatFlex“, verstellbar, bietet nicht nur eine effiziente Verbindungslösung, sondern auch die Flexibilität, sich an verschiedene Modullängen anzupassen. Die hochwertige Konstruktion und das einfache Montagesystem machen diesen Verbinder zu einer idealen Wahl für Ihr Solarinstallationssortiment. Vertrauen Sie auf die Qualität und Funktionalität des QD-Verbinders, um die Effizienz Ihrer FlatFlex Flachdach-Aufständerungen zu optimieren.

Technische Spezifikationen:

• Anwendung: Der QD-Verbinder „FlatFlex“ ist speziell konzipiert, um FlatFlex Flachdach-Aufständerungen miteinander zu verbinden und so eine solide, flexible Struktur für PV-Module zu schaffen.
• Werkstoff: Hergestellt aus hochwertigem Aluminium der Güteklasse EN AW-5005 (AlMg1) bietet der QD-Verbinder eine hohe Festigkeit und Korrosionsbeständigkeit für eine zuverlässige Langzeitnutzung.
• Blechstärke: Mit einer Blechstärke von 1,5mm gewährleistet der Verbinder eine robuste Konstruktion und eine stabile Verbindung zwischen den Aufständerungen.
• Modullängenbereich: Der QD-Verbinder ist verstellbar und eignet sich für Modullängen zwischen 1300mm und 2000mm, was eine Vielzahl von Anwendungsmöglichkeiten ermöglicht.
• Befestigung: Die Installation erfolgt einfach und sicher mit 3 Bohrschrauben. Der Verbinder ist auf die jeweilige Modullänge einstellbar, dank teleskopierbarer Teilelemente, was eine optimale Anpassung und Flexibilität gewährleistet.

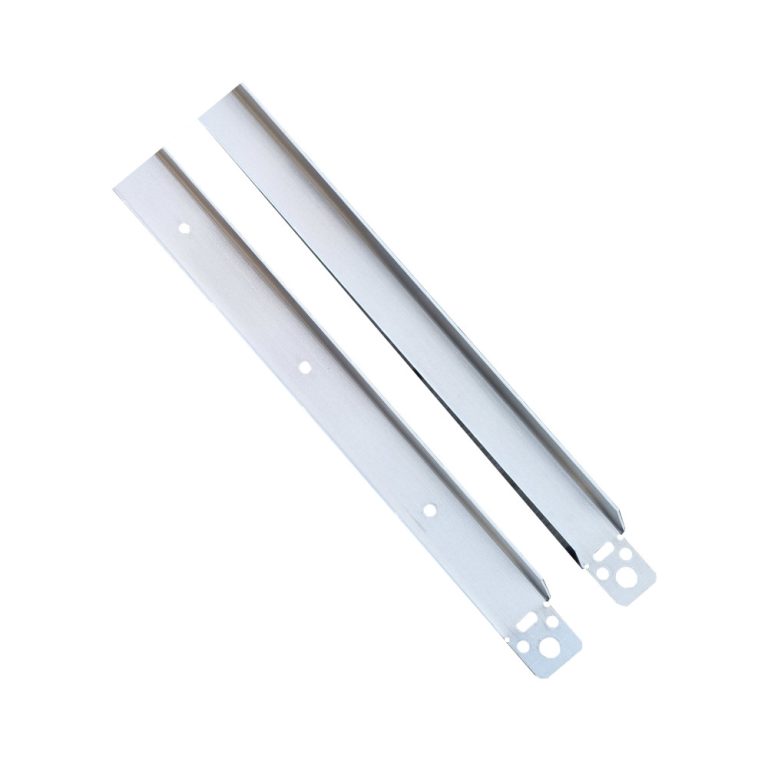

Eine Diagonalstrebe besteht aus zwei Teilen: Das Ende der ersten QD-Schiene wird mit dem oberen Bolzen einer Aufständerung und das Ende der zweiten QD-Schiene mit dem unteren Bolzen der benachbarten Aufständerung verbunden. Zur Befestigung am unteren Bolzen muss die verschraubte Stoppmutter zunächst gelöst und anschließend wieder verschraubt werden.

Bevor die Diagonalstrebe miteinander verschraubt werden, müssen die Aufständerung und das PV-Modul ausgerichtet und befestigt werden. Mit den mitgelieferten Bohrschrauben werden die beiden Schienen verbunden, sodass die beiden benachbarten Aufständerung diagonal verbunden sind. Hierzu müssen die Laschen an den Enden leicht zurechtgebogen werden
