Balkonkraftwerk Halterung Balkon Multiflex für 1x PV Modul

Balkonhalterung mit verstellbarem Neigungswinkel

Das Montageset Multiflex für Balkongeländer eignet sich perfekt für eine flexible Montage an Ihrem Balkongeländer.

Die Balkonhalterung besteht aus einem Hauptmodul mit verstellbarem Winkel (Aufständerung bis 60° zur Sonne) für die Montage des PV-Moduls. Zu diesem Modul bieten wir verschiedene Befestigungs-Sets für die flexible Montage an Ihrem Balkongeländer, diese müssen Sie zusätzlich im Shop bestellen (Siehe “Befestigungen für das Geländer” – hier sind alles Varianten verlinkt).

Bei den Befestigungs-Sets wird zwischen der Montage am oberen und am unteren Geländer unterschieden. Wählen Sie individuell Ihre Befestigungslösung zur Montage am Handlauf, an vertikalen Streben oder Pfosten aus.

Die Balkonhalterung ist für PV Module mit einer Standard-Breite von 1134 (+-5mm) mm ausgelegt. Die Montage des PV-Moduls erfolgt, wie bei Balkongeländern üblich, quer.

Die Balkonhalterung besteht aus folgenden Komponenten:

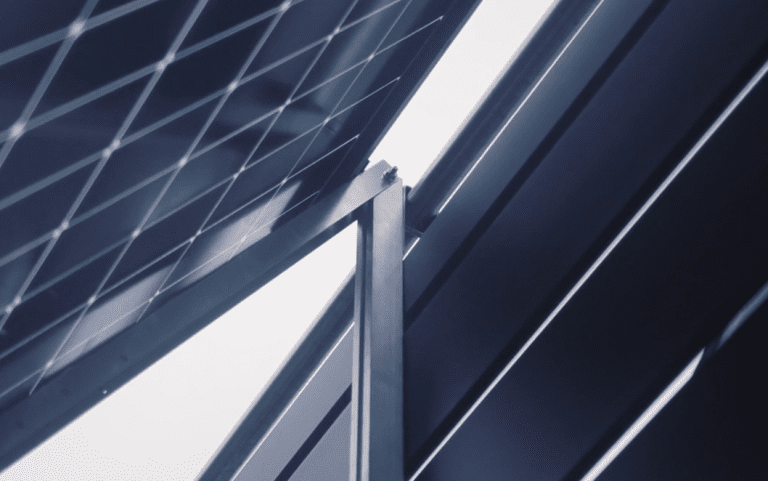

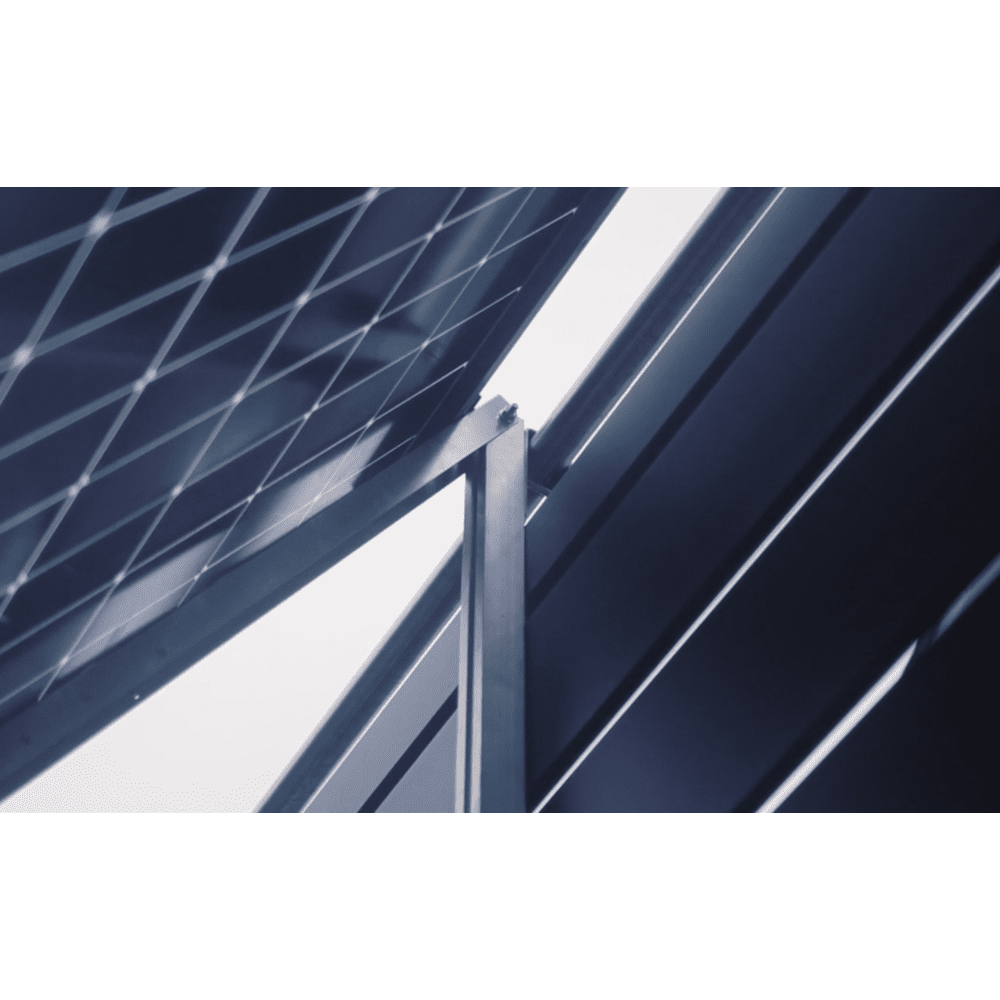

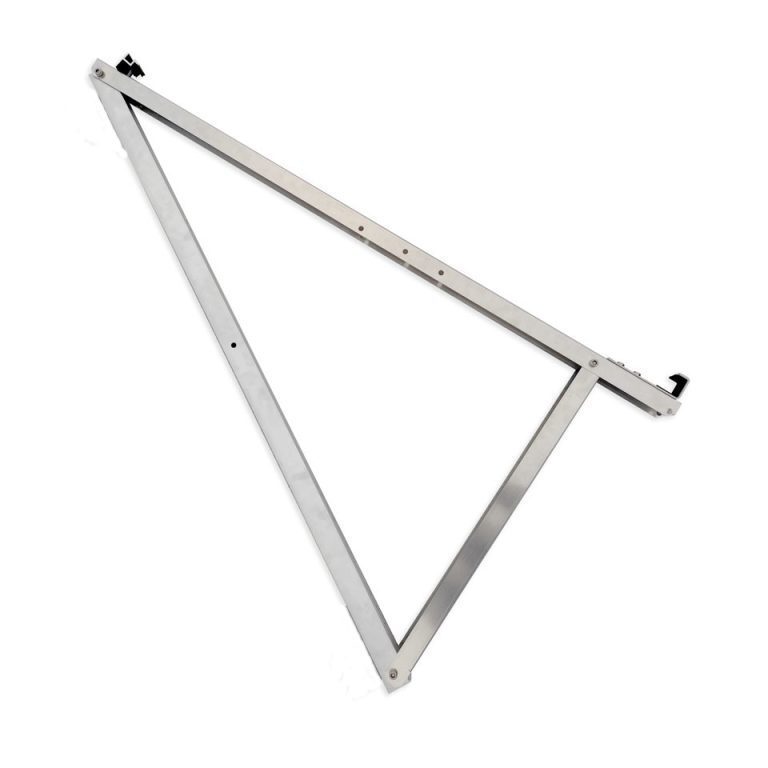

Balkonhalterung, verstellbar, mit Befestigungsmaterial für ein PV Modul (Befestigungs-Sets am Geländer sind zusätzlich auszuwählen). Für PV Module mit einer Standard-Breite von 1134 (+-5mm) mm

Auswahl des Sets – Befestigung oben und unten am Balkongeländer

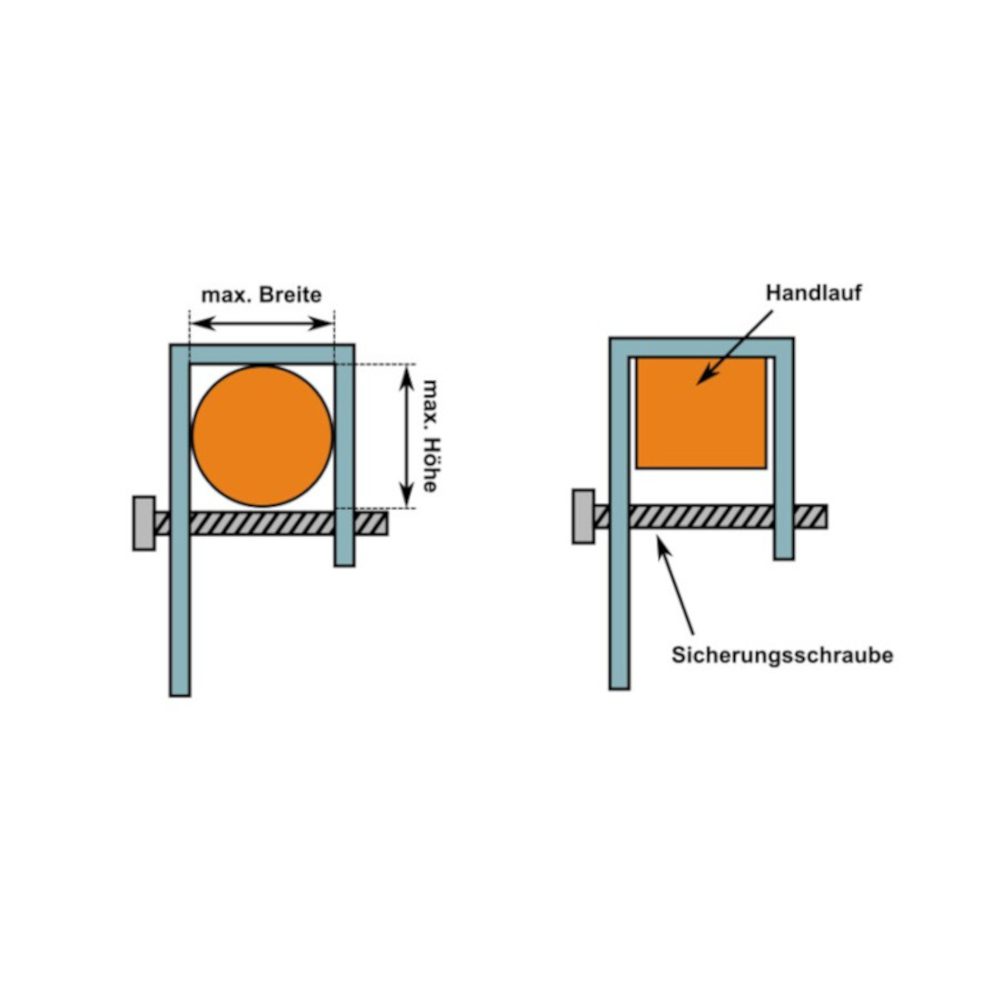

Prüfen Sie vorab die Befestigungsmöglichkeiten an Ihrem Balkongeländer. In der Regel haben Sie Möglichkeiten die Balkonhalterung an einem Handlauf (ca. 40mm / 50mm Durchmesser) oder an vertikalen Streben/Pfosten zu montieren. Wählen Sie dazu das richtige Befestigungs-Set für die obere und untere Montage aus.

Aktuell bieten wir vier Befestigungs-Sets an:

• Befestigungs-Set Eckiger/Runder Handlauf/ Querstrebe bis 40 mm
• Befestigungs-Set Eckiger/Runder Handlauf/ Querstrebe bis 50 mm
• Befestigungs-Set Klemmhalter
• Balkonkraftwerk Halbschelle Multiflex

Befestigungs-Sets für die Balkonhalterung Multiflex

Variante: Befestigungs-Set Eckiger/Runder Handlauf/ Querstrebe bis 40 mm

• 2 x L Haken Geländer 40mm mit Schutzstreifen
• 2 x Zylinderkopfschraube mit Innensechskant M8x60
• 2 x Zylinderkopfschraube mit Innensechskant M8x12
• 4 x Nutenstein Typ 1 Aluminium

Variante: Befestigungs-Set Eckiger/Runder Handlauf/ Querstrebe bis 50 mm

• 2 x L Haken Geländer 50mm mit Schutzstreifen
• 2 x Zylinderkopfschraube mit Innensechskant M8x65
• 2 x Zylinderkopfschraube mit Innensechskant M8x12
• 4 x Nutenstein Typ 1 Aluminium

Variante: Befestigungs-Set Klemmhalter

Klemmhalterung für vertikale Streben bzw. Pfosten für eine Klemmbreite bis 120 mm und Klemmtiefe bis 6 mm bis 20 mm oder für Doppelstabmattenzaun (Klemmbreite individuell über Schraubenlänge einstellbar)

• 4 x Klemmplatte
• 4 x Zylinderkopfschraube mit Innensechskant M8x60
• 4 x Zylinderkopfschraube mit Innensechskant M8x40
• 2 x Zylinderkopfschraube mit Innensechskant M8x12
• 4 x Sperrzahnmutter M8
• 2 x Nutenstein Typ 1 Aluminium

Aufbau der Balkonhalterung

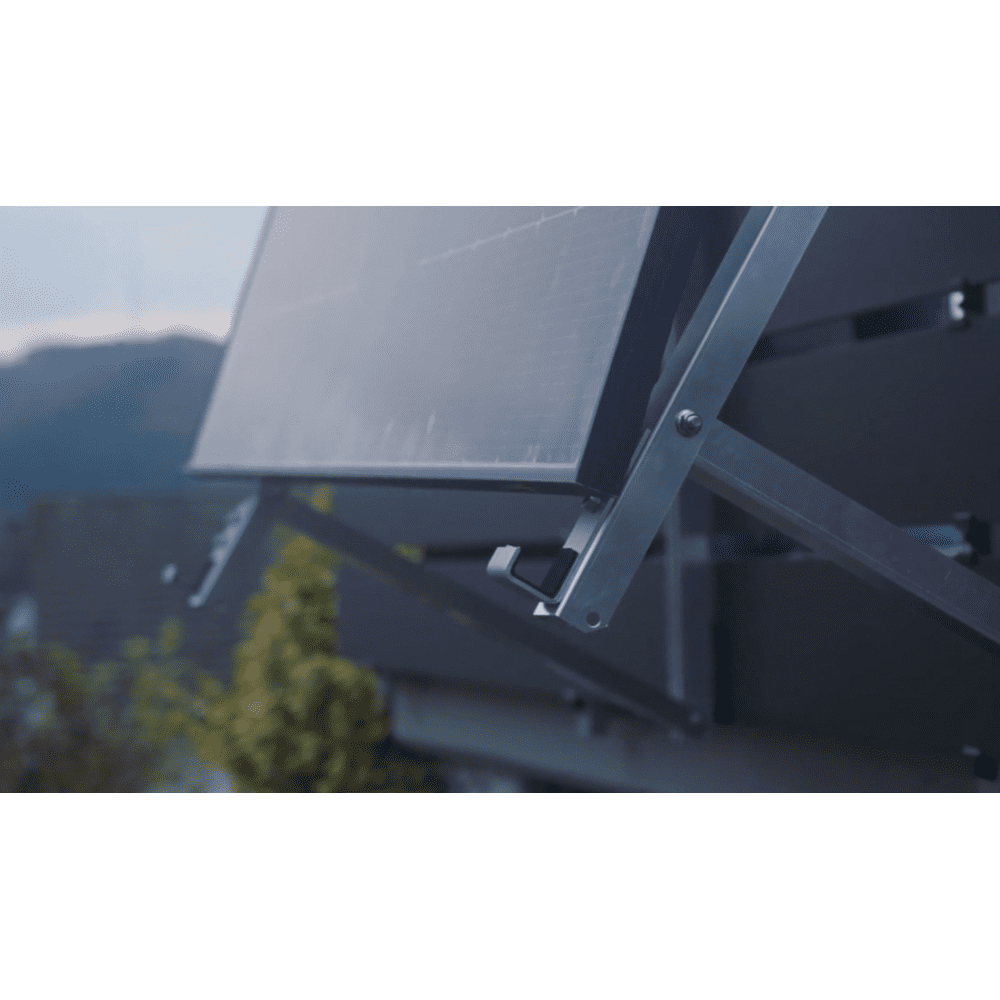

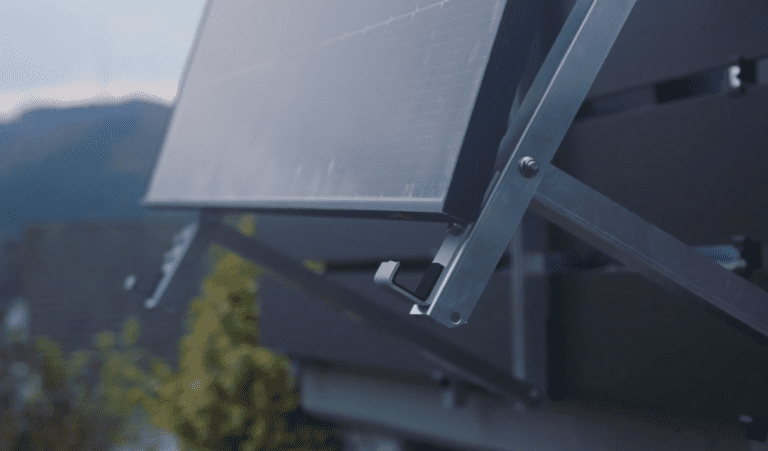

Stellen Sie zunächst den gewünschten Neigungswinkel ein, von 0 bis maximal 30 Grad. [Ein höherer Neigungswinkel kann die Effizienz der Photovoltaikanlage um bis zu 10 % steigern.]
Die Einstellung lässt sich in wenigen Handgriffen vornehmen: Sie öffnen die Balkonhalterung und stellen den gewünschten Winkel so ein, dass die passende Lochöffnung sichtbar wird und verschrauben anschließend die Balkonhalterung wieder an dieser Stelle.

Als Nächstes passen Sie die Balkonhalterung an das PV-Modul an. Grundsätzlich passen alle PV Module mit aktuellen Standardbreiten von 1134 mm. Bei notwendigen Anpassungen können Sie die Breite durch Verschieben des unteren Hakens mithilfe eines 6er Inbusschlüssels einstellen.

Montieren Sie als Nächstes die ausgewählten Befestigungs-Sets an das Hauptmodul der Balkonhalterung und wählen Sie im nächsten Schritt geeignete Befestigungspunkte am Balkongeländer. Die optimalen Befestigungspunkte befinden sich an den jeweiligen Montagelöchern auf der Langen Seite des PV Moduls. Die Distanz zwischen den beiden Befestigungspunkten am Geländer beträgt i.d.R. ca. 1,3 m.

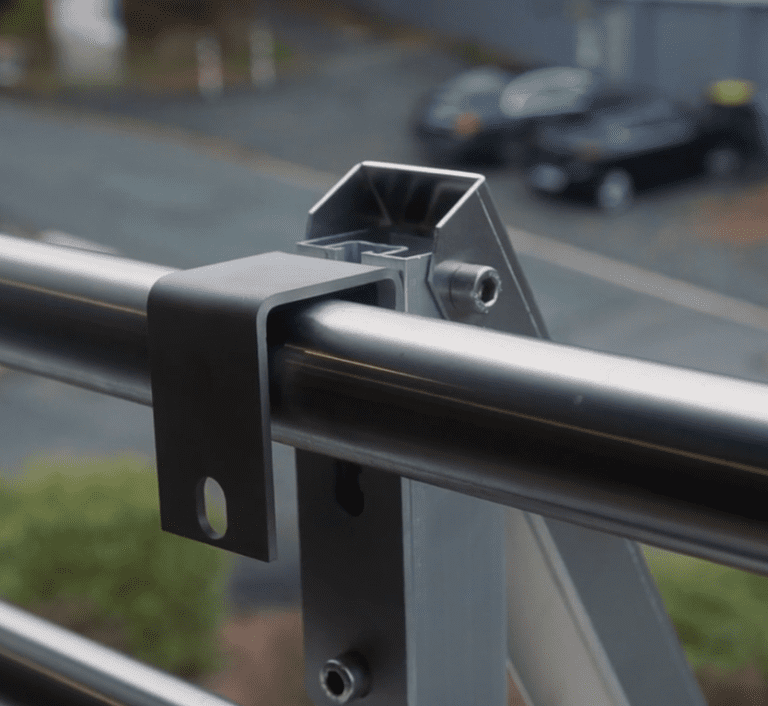

Nun montieren Sie die Balkonhalterung an den vorgesehenen Befestigungspunkten. Dazu legen Sie die Halterung am Balkongeländer an. Bei Verwendung des L-Hakens fixieren Sie die Sicherungsschraube, um die Halterung am Geländer zu fixieren.

Dann befestigen Sie die Balkonhalterung unten. Dazu nehmen Sie z.B. die L-Haken oder die Klemmplatte. Bei Verwendung der Klemmplatte verwenden Sie den Nutenstein und die Schraube, um die erste Platte am Hauptmodul zu befestigen. Die zweite Klemmplatte wird dann mit den beiliegenden Schrauben und Muttern mit der ersten Klemmplatte so verschraubt, dass diese an z.B. vertikalen Streben des Geländers geklemmt werden.

Den Ablauf wiederholen Sie auch entsprechend mit der zweiten Balkonhalterung.

Die Balkonhalterung ist somit montiert. Das Einsetzen des PV-Moduls sollten Sie zu zweit vornehmen. Sie legen das PV-Modul unten auf die beiden Haken, bevor Sie es oben am Gewinde mit der Endklemme fixieren.

Montageort für Wechselrichter

Befestige den Mikrowechselrichter deines Balkonkraftwerks direkt am PV Modul oder mithilfe eines MC4 Verlängerungskabels in der Nähe einer Schuko-Steckdose.
