PV-Dachhaken – sichere, dichte und statisch saubere Montage deiner Photovoltaik

Mit den passenden Haken befestigst du dein Schienensystem dauerhaft stabil – ohne Dachpfannen zu beschädigen und mit vollem Schutz der Dachhaut. Ob Frankfurter Pfanne, Biberschwanz, Schiefer, Schindel, Domino oder Tegalit: Als Hersteller liefern wir dir Dachhaken für die PV-Anlage in passender Geometrie, verstellbar und mit normgerechter Lastabtragung in den Sparren. Wie immer gilt jedoch: Qualität ist wichtig – und ganz besonders bei kostspieligen PV-Modulen.

Warum gute Dachhaken den Unterschied machen

• Stabil & sicher: Wind- und Schneelasten gehen in den Sparren – nicht in den Ziegel.
• Dach bleibt dicht: Montage mit Ersatz-/Distanzziegeln oder passender Kontur.
• Gerade Schienen, saubere Optik: 2-/3-fach verstellbare Haken gleichen Höhenunterschiede aus.
• Für viele Ziegeltypen: Lösungen für Frankfurter Pfanne, Biberschwanz, Schiefer, Schindel, Domino & Tegalit.
• Gute Verstellbarkeit: auf der Konterlatte (oberhalb des Sparren)
• Steifigkeit & Tragreserve: Hohe Anfangssteifigkeit plus deutliche Reserven bis zum Fließen/Bruch.
• Systemintegration: Kompatibel mit Schienenstatik, definierte Klemm-/Schraubenkräfte; korrosionssichere Verbindungselemente.

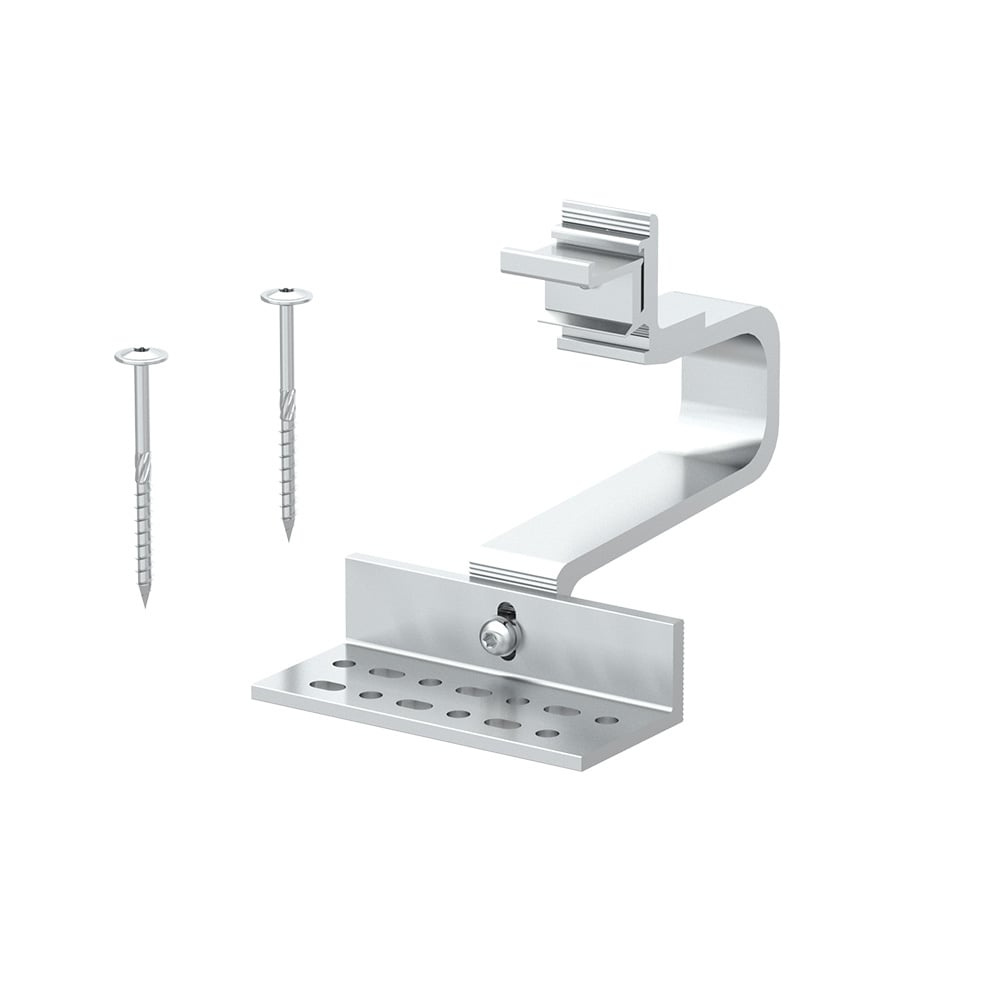

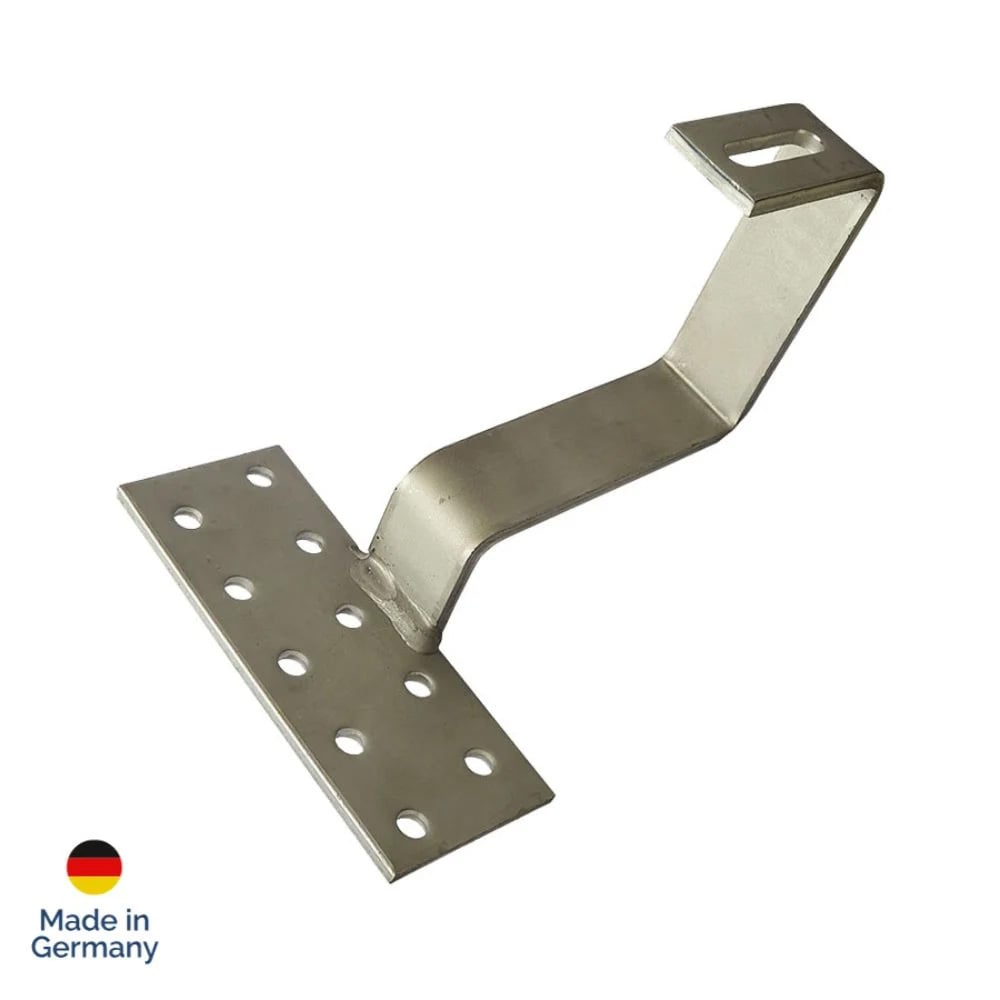

Materialwahl bei Dachhaken: Edelstahl oder Aluminium?

Beides funktioniert hervorragend – entscheidend sind Material und Geometrie im Gesamtsystem. Hier ein kleiner Überblick über die Vor- und Nachteile der beiden Varianten:

„Fester“ heißt in der Praxis höhere Tragfähigkeit des Bauteils – und die entsteht aus Material + Querschnitt + Systemstatik. Unsere Solardachhaken sind so entwickelt, dass sie in der jeweiligen Bauform die geforderte Tragfähigkeit und Dauerhaftigkeit sicher erreichen. Welcher Dachhaken der richtige ist, lässt sich nicht pauschal festlegen.

Die Auswahl hängt von zahlreichen Faktoren ab – unter anderem von Wind- und Schneelastzone, bauseitigen und regionalen Besonderheiten, Dachaufbau, Gebäudestruktur und der gesamten Unterkonstruktion. Ebenso entscheidend ist, dass das Gesamtsystem statisch zueinanderpasst und die Lasten sauber nachgewiesen werden können.

Ein allgemeiner Standardpuffer führt schnell zu Überdimensionierung und unnötigen Mehrkosten. Genau deshalb erfolgt die Auswahl bei uns präzise über das Solar.Pro.Tool – unser Planungs- und Auslegungstool, das sämtliche Standort- und Systemparameter berücksichtigt.

Jede Empfehlung für einen Dachhaken muss individuell geprüft werden, um Sicherheit, Wirtschaftlichkeit und Dauerhaftigkeit optimal in Einklang zu bringen.

Ziegeltypen & Kompatibilität

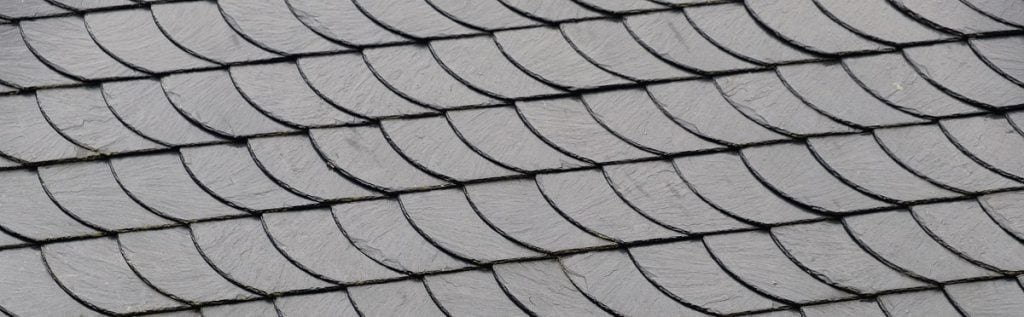

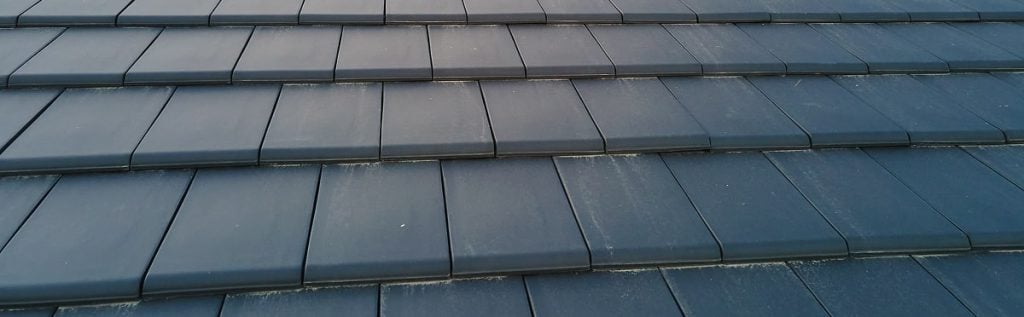

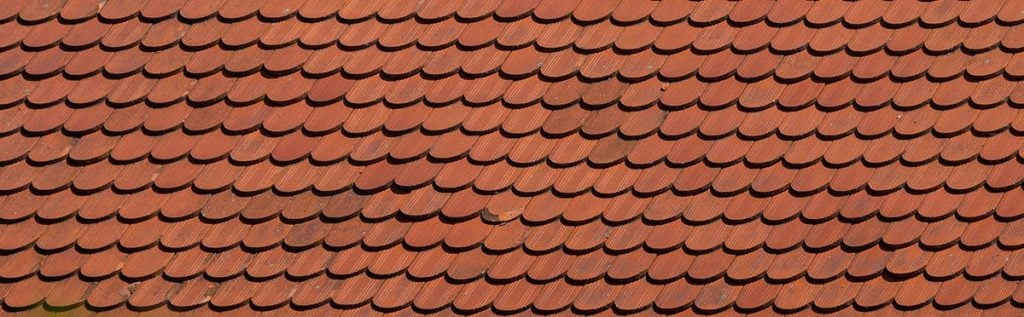

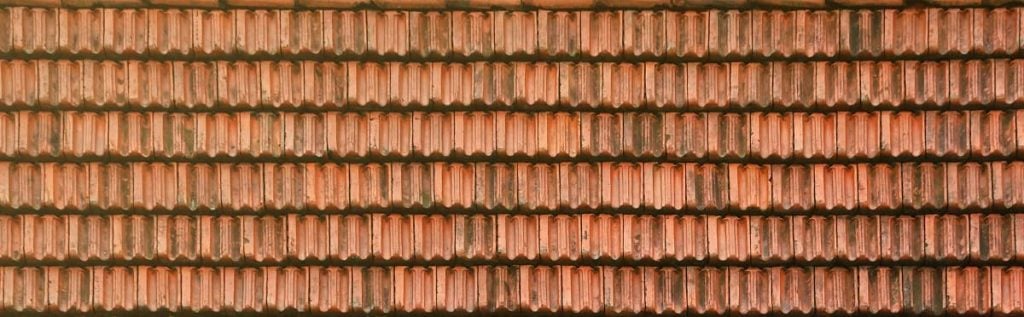

Wie bereits erwähnt: Material ist nicht alles. Mindestens genau so wichtig ist es, die Haken passend zum eigenen Dach und den dort verwendeten Ziegeln auszuwählen. Wir fertigen Photovoltaik-Dachhaken passend zu deinem Dach:

Übrigens: Je nach Produkt sind unsere Dachhaken für Ziegeldächer mit gängigen Schienensystemen kompatibel. Und klar, findest du bei venturama Solar auch die passenden Montageschienen für deine Befestigung.

Statische Auslegung & Anzahl der Dachhaken für PV-Anlagen

Die korrekte Zahl und Position der Haken für deine PV-Anlage hängen von Schneelastzone, Windzone, Gebäudehöhe, Exposition, Dachneigung, Sparrenabstand, Rand-/Eckzonen, Schienentyp und Modulfeld ab. Pauschalwerte („X Haken pro Modul“) greifen zu kurz. So planst du richtig:

• Lastannahmen festlegen: Schnee-/Windzone, Dachneigung, Gebäudehöhe, Lage (freistehend, Stadtrand, etc.).
• Systemstatik nutzen: zulässige Schienenspannweiten und Widerstände der Haken heranziehen.
• Hakenraster ableiten: Aus zulässiger Spannweite & Sparrenabstand ergibt sich der Hakenabstand; Rand- und Eckzonen dichter belegen.
• Verformungen begrenzen: Schienendurchbiegung klein halten (Klemmbereiche, Rahmen schonen), ggf. Schienentyp ändern oder Haken enger setzen.
• Auflager prüfen: Verschraubung im Sparren (Länge/Ø, Vorbohren, Holzqualität) gemäß Montagevorgaben ausführen.

Exakte Berechnung: Mit unserem Planungstool Solar.Pro.Tool ermittelst du die genaue Anzahl der Haken automatisch auf Basis deiner Statik sowie Wind- und Schneelastzone – inklusive Hakenraster, Schienenlängen und Stückliste. Das spart Zeit, vermeidet Über- oder Unterdimensionierung und sorgt für eine normgerechte, wirtschaftliche Montage.

Die Montage auf dem Ziegeldach: Schritt für Schritt

1. Sparren finden & Positionen markieren: Layout der Schienen festlegen, Hakenpositionen auf die Sparren übertragen.
2. Ziegel anheben/ersetzen: Pfannen vorsichtig lösen. Je nach System Ersatz-/Distanzziegel einsetzen – so bleibt die Dachhaut unversehrt. Oder alternativ die Dachpfanne flexen und zunächst zur Seite legen.
3. Haken verschrauben: Hakenbasis auf dem Sparren mit den vorgegebenen Schrauben (Länge/Ø/Werkstoff) befestigen. Vorbohren und Anzugsmomente beachten.
4. Höhe einstellen: Verstellwege nutzen, bis der Haken spannungsfrei unter dem Ziegel läuft. Ziegel wieder einhängen und auf Sitz prüfen.
5. Schienen montieren: Schienen auf die Haken, Ausrichtung fluchten, Überstände und Abstand zum Dachrand nach Vorgaben einhalten, Verbinder setzen.
6. Module klemmen: Klemmbereiche und Drehmomente gemäß Modul- und Schienenvorgaben einhalten.

Wichtig: Tragfähige Befestigung erfolgt immer im Sparren. Zwischen Sparren dürfen keine Dachhaken gesetzt werden. In unserem Video findest du das nochmal anschaulich erklärt:

Jetzt die richtigen Dachhaken für deine PV-Anlage auswählen

Ob verstellbare 3-fach Dachhaken, für Frankfurter Pfanne, Biberschwanz, Schiefer, Schindel, Domino oder Tegalit, aus Alu oder Edelstahl – mit unseren Haken montierst du deine PV-Anlage stabil, regendicht und statisch korrekt. Nutze das Planungstool für die exakte Hakenanzahl und ein optimiertes Hakenraster – oder schreib uns. Du hast Fragen zur Montage, zur Auswahl der richtigen Zubehörteile oder möchtest einfach mal wissen, wer hinter venturama Solar steckt? Dann schreib uns doch einfach! Oder ruf uns an.
