PV-Module müssen geerdet werden. Das ist deshalb so wichtig, weil sich nur durch die korrekte Erdung einer Photovoltaikanlage Blitzschlag, Überspannungsschäden und elektrische Störungen vermeiden lassen. Durch fachgerecht installierte Erdungskabel und Potentialausgleichssysteme wird sichergestellt, dass elektrische Spannungen sicher abgeleitet werden und keine Schäden an der Solaranlage oder anderen elektrischen Komponenten entstehen. Eine gut geplante Erdung schützt nicht nur deine Anlage, sondern erhöht auch die Langlebigkeit und Betriebssicherheit. Dabei beginnt man bei der Erdung der PV-Module immer mit der fachgerechten Installation der Unterkonstruktion. Es müssen alle metallischen Teile der PV-Anlage in den Potentialausgleich einbezogen werden, um Potenzialdifferenzen zu vermeiden. Das betrifft in erster Linie die Montageschienen und Modulklemmen. Für die Erdung der PV-Unterkonstruktion werden spezielle Erdungsklemmen verwendet, die eine sichere und dauerhafte Verbindung zwischen den Schienen und dem Erdungsleiter herstellen.
Die Modulrahmen selbst müssen ebenfalls mit der Unterkonstruktion leitfähig verbunden sein. Moderne Montagesysteme nutzen oft durchdachte Modulklemmen mit integrierten Erdungs-Pins, die den Modulrahmen automatisch kontaktieren. Andernfalls muss eine separate, normgerechte Erdungsleitung für die PV-Anlage verwendet werden, um die Modulrahmen miteinander zu verbinden. Erfahre in unserem Ratgeber mehr über Modulklemmen mit und ohne Erdungspin.

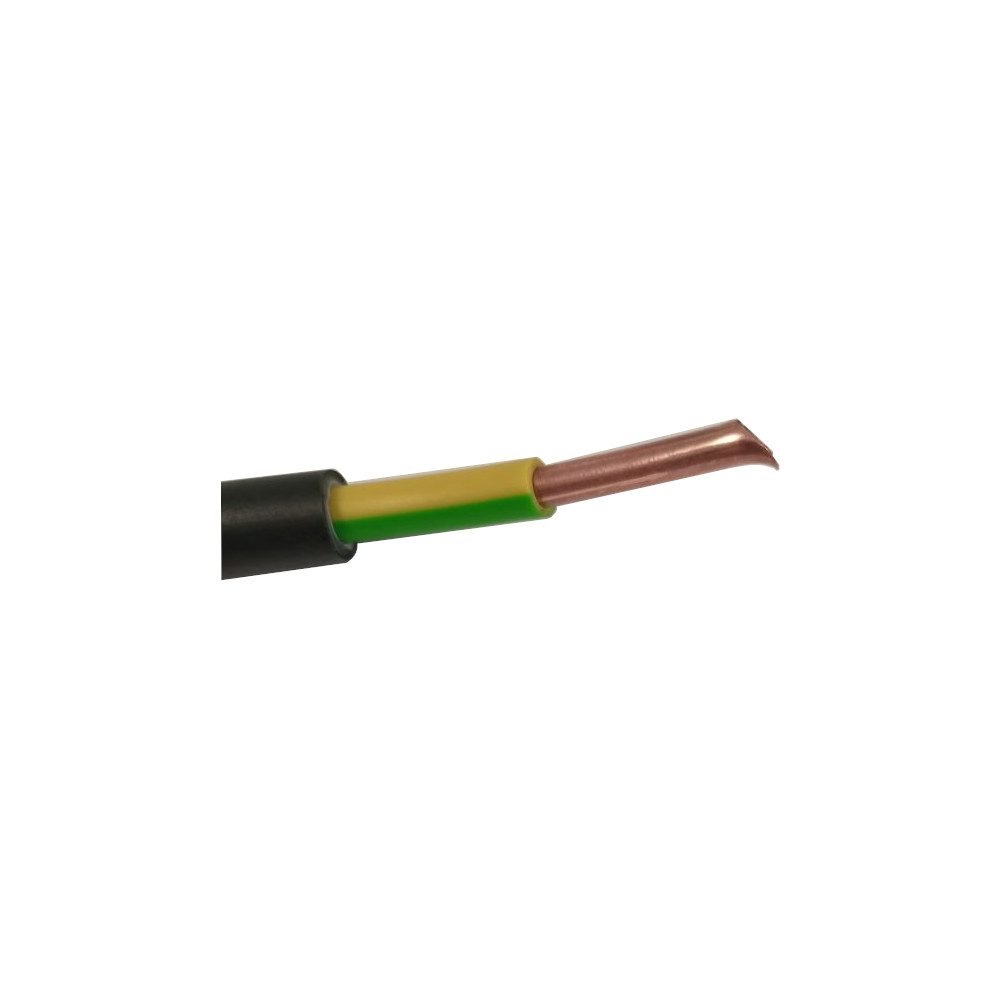

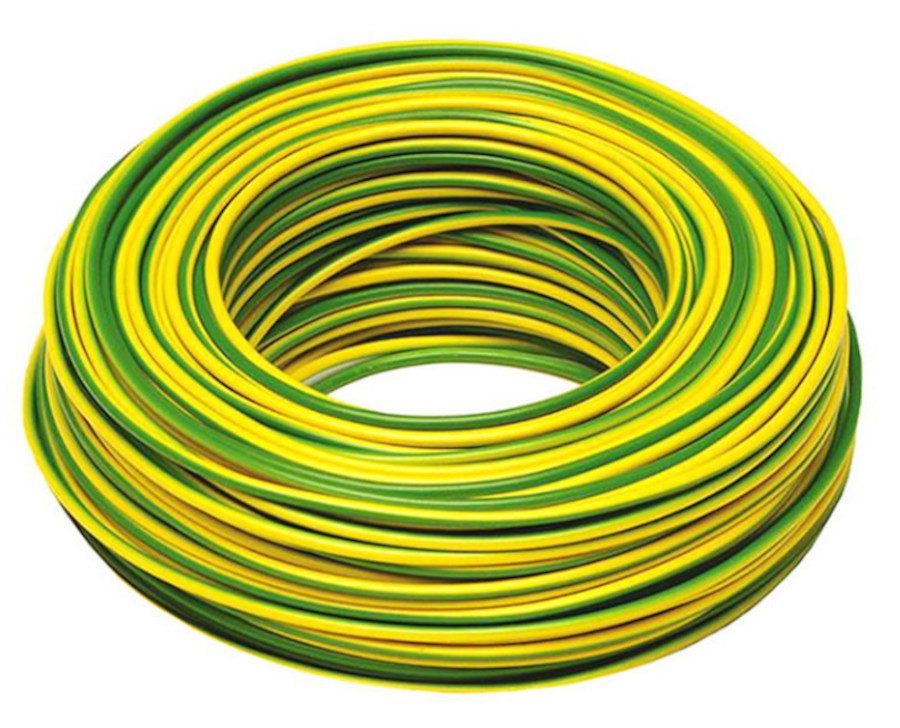

Ziel ist es immer, die gesamte Konstruktion über ein PV-Erdungskabel (z. B. unser Erdungskabel 16mm² gelb/grün oder unser UV-beständiges schwarzes 16mm² Erdungskabel) mit der Haupterdungsschiene deines Gebäudes zu verbinden. Erst wenn diese Verbindung zur Hauptschiene hergestellt ist, ist die gesamte Solaranlage sicher in den Potenzialausgleich eingebunden und damit der wichtigste Schritt, die PV-Anlage richtig zu erden, erfolgt. Der Potenzialausgleich der PV-Anlage ist somit eine grundlegende Sicherheitsmaßnahme und keine Option – du bist hier in der Pflicht!
Je nach Art der Installation kommen unterschiedliche Erdungs- und Potentialausgleichssysteme zum Einsatz:
Ein zuverlässiger Blitzschutz ist für den sicheren Betrieb einer PV-Anlage essenziell. Je nach Art des Gebäudes werden grundlegend drei verschiedene Szenarien unterschieden:
Eine fachgerechte Erdung von PV-Modulen schützt nicht nur vor elektrischen Störungen, sondern sorgt auch für die Einhaltung aller relevanten Normen und Vorschriften. Dazu gehören u. a. die DIN VDE 0100-712 für Photovoltaikanlagen sowie die Blitzschutznorm DIN EN 62305. Besonders bei großflächigen PV-Anlagen oder Anlagen auf hohen Gebäuden ist eine zuverlässige Erdung unverzichtbar.
Setze auf hochwertige Erdungsprodukte für eine sichere, langlebige und normgerechte Erdung deiner Solaranlage – setze auf venturama Solar.
Für die Sicherheit und die Einhaltung der Vorschriften ist der Querschnitt der für die Erdung der PV-Module verwendeten Leiter entscheidend. Bei der Hauptleitung, die die PV-Unterkonstruktion mit dem Hauptpotenzialausgleich verbindet, sind Querschnitte von 16 mm² (z. B. unser Faber PV Erdungskabel 16 mm2) oder 25 mm2 gängige Normen, abhängig von der Blitzschutzklasse und den lokalen Vorgaben. Ein ausreichender Querschnitt stellt sicher, dass hohe Ströme im Fehlerfall oder bei Blitzeinschlägen schnell und sicher zur Erde abgeleitet werden.
In Fällen, in denen das Gebäude keinen direkten Anschluss an einen normgerechten Fundamenterder bietet, kann die Installation eines separaten Erders – in Form eines Erdspießes für die Erdung der PV-Anlage – notwendig werden. Dieser Erder muss tief in die Erde getrieben werden, um den notwendigen Erdungswiderstand zu erreichen und die Erdung der PV-Module sicherstellen zu können. Die korrekte Ausführung und Dimensionierung dieser Erdungsleitung für PV-Anlagen ist komplex und sollte stets von einem Fachbetrieb geprüft werden, um die Gefahr von Schäden und Stromschlägen zu minimieren.
Eine fachgerechte Erdung deiner PV-Module, einschließlich des umfassenden Potenzialausgleichs, schützt die Anlage auf mehreren Ebenen:
Die Erdung reduziert die Gefahr von Überspannungen, die durch Blitze in der Nähe entstehen und über das Stromnetz oder die PV-Anlage in die Hauselektronik gelangen können. Sie gewährleistet, dass solche transienten Spannungen sicher abgeleitet werden.
Ist die Solaranlage in das äußere Blitzschutzsystem des Gebäudes eingebunden (bei geringem Trennungsabstand zur Fangvorrichtung), stellt die Erdung sicher, dass der hohe Blitzstrom kontrolliert in die Erde abfließt.
Der Potenzialausgleich verhindert, dass es zwischen den verschiedenen metallischen Teilen der Anlage zu Spannungsunterschieden kommt. Dies beseitigt die Gefahr von Stromschlägen bei Berührung der Module und sorgt für die Einhaltung der Schutzbestimmungen.
Die sorgfältige Ausführung der Erdung von PV Modulen ist somit nicht nur eine Vorschrift, sondern die wichtigste Versicherung für die Langlebigkeit deiner Solarinvestition gegen die Gefahr von Blitzeinschlägen und elektrischen Defekten. Hochwertige Erdungskabel, Potenzialausgleichsschienen und Erdungsverbinder sorgen für maximale Sicherheit und normgerechte Installationen. Finde jetzt die passenden Komponenten für deine Anlage! Falls du weitere Fragen hast, schau dir auch unseren Ratgeber zum Thema Erdung und Blitzschutz an oder kontaktiere einen unserer Experten.
Die Erdung schützt Photovoltaikanlagen vor Überspannungen durch Blitzeinschläge sowie vor Schäden durch elektrische Störungen. Sie sorgt für die sichere Ableitung elektrischer Ströme und erhöht die Betriebssicherheit.
Die Erdung der PV-Module muss gemäß der DIN VDE 0100-712 sowie der Blitzschutznorm DIN EN 62305 erfolgen. Diese Normen legen fest, wie Solaranlagen vor elektrischen Risiken geschützt werden müssen.
Typische Komponenten für eine sichere Erdung sind Erdungskabel, Potentialausgleichsschienen, Erdungsklemmen und spezielle Erdungsverbinder. Je nach Anlagentyp und Montageort können weitere Komponenten erforderlich sein.
Ein hochwertiges PV-Erdungskabel besteht aus robusten Materialien (Kupferleiter, UV-beständige Isolierung) und ist für eine Lebensdauer von mindestens 25 bis 30 Jahren ausgelegt. Es ist im Normalfall wartungsfrei und muss nicht routinemäßig ersetzt werden. Allerdings sollten die Verbindungen (Klemmen, Verschraubungen) im Rahmen der regelmäßigen Anlagenwartung (Sichtprüfung) auf festen Sitz und Korrosion überprüft werden, um die Funktion der Erdung zu gewährleisten.
