Montageset für 4 PV-Module mit einstellbarem Neigungswinkel. Beispiel Südausrichtung.
Shop / PV Montageset-Halterungen für Balkonkraftwerke / FlatFlex – Flachdach-Aufständerung Set 2×2 PV-Module hintereinander

FlatFlex – Flachdach-Aufständerung Set 2×2 PV-Module hintereinander

Artikelnummer:
3345

199,00   inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG.

Lieferung in ca.: 2-4 Arbeitstagen

transparent

Innerhalb der angegebenen Zeit erfolgt
die Übergabe an den Versanddienstleister.
Arbeitstage: Mo-Fr, Feiertage ausgenommen.

PrivatGewerblich
Zusätzliche Rabatte für registrierte Geschäftskunden möglich. Hier registrieren/einloggen

Vorrätig (kann nachbestellt werden)

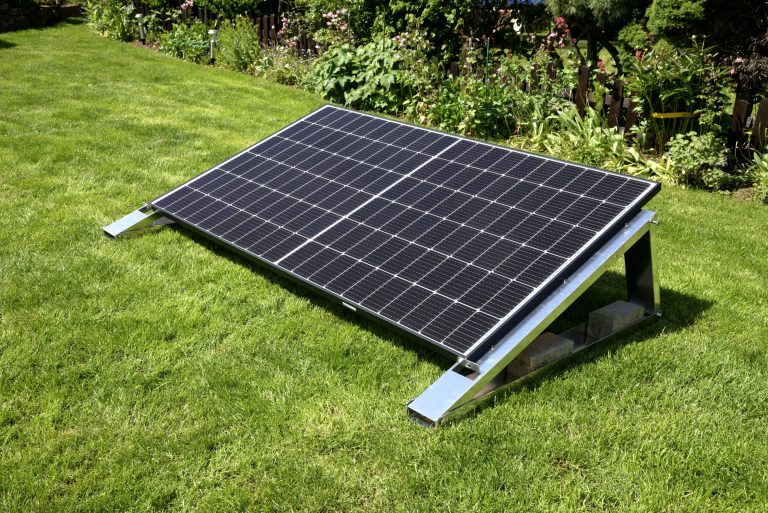

PV Flachdach Montagesystem FlatFlex

FlatFlex Montagesystem für 2 x 2 PV Module hintereinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.

Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen.

FlatFlex PV Montageset – Inhalt

  • 6 x FlatFlex Flachdach-Aufständerung
  • 6 x FlatFlex Bautenschutz 110x110mm, je 3 Stück
  • 12 x Zylinderkopfschraube 45mm
  • 8 x 30mm Endklemme schwarz
  • 4 x Mittelklemme schwarz
  • 3 x Verbindungselement (Ost-West, Süd-Süd)
  • 12 x Bohrschrauben mit Sechskantkopf und Bund

Technische Daten

  • Neigungswinkel: 10°/15°/20°
  • Modulausrichtung: quer
  • Werkstoff: EN AW-5005 (AlMg1)
  • Blechstärke: 1,5 mm
  • Länge Grundschiene: 1150 mm
  • Breite Grundschiene: 115 mm
  • Länge Modulauflage: 900 mm
  • Gewicht des Sets: 19 kg

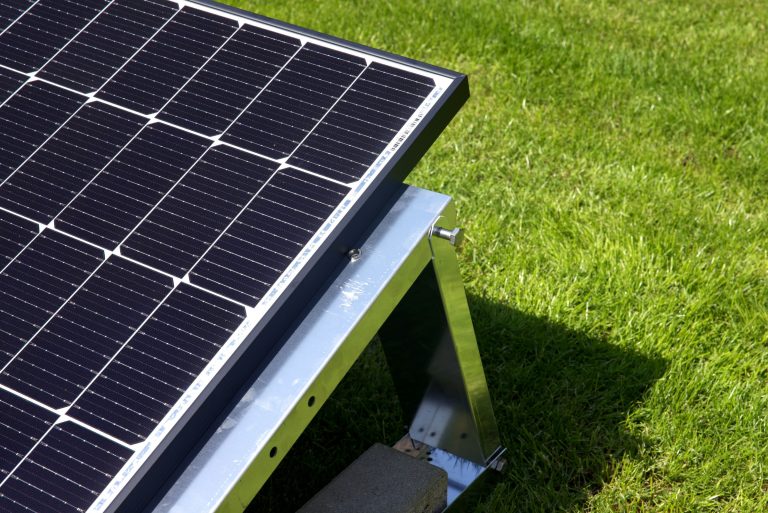

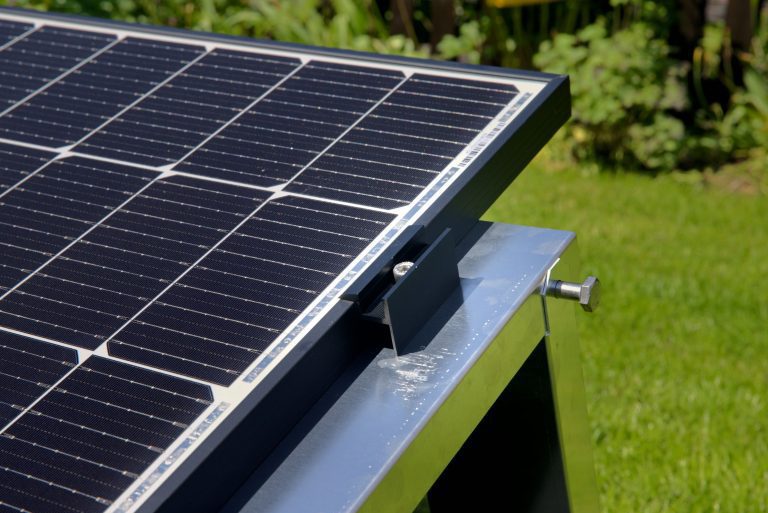

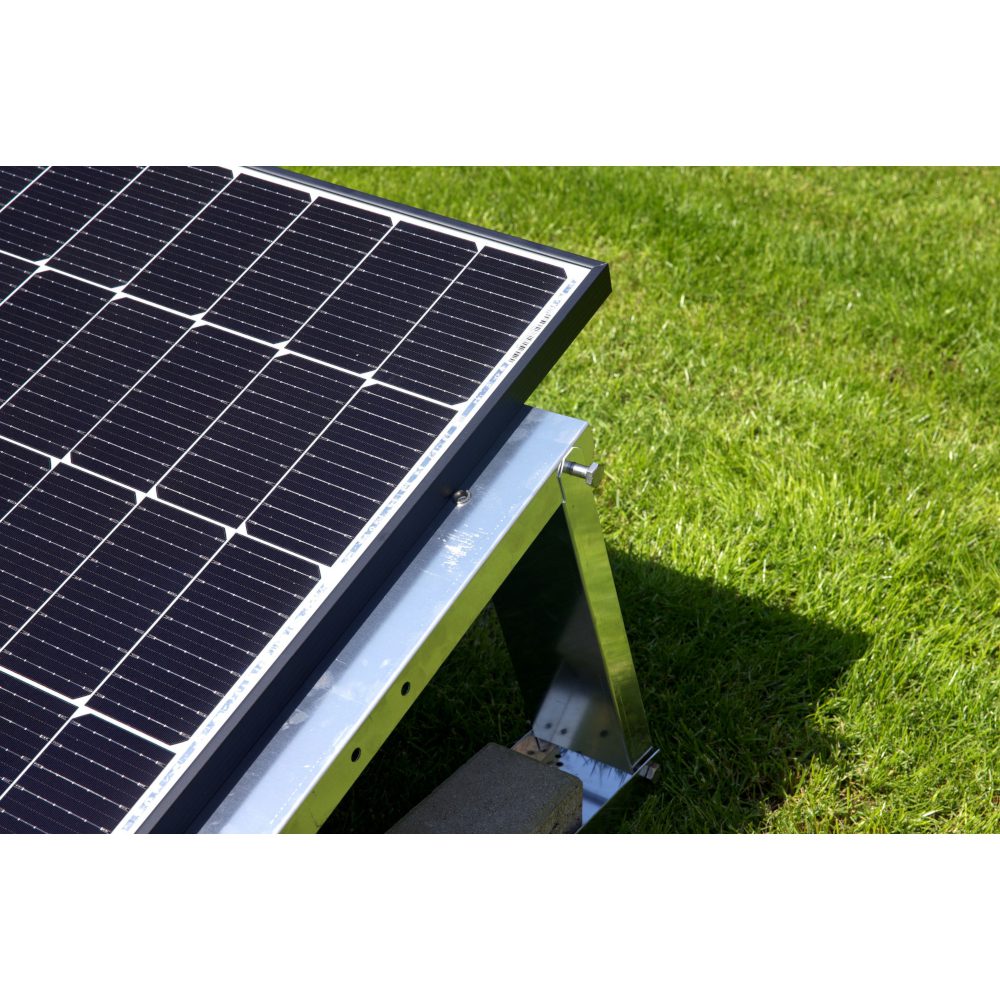

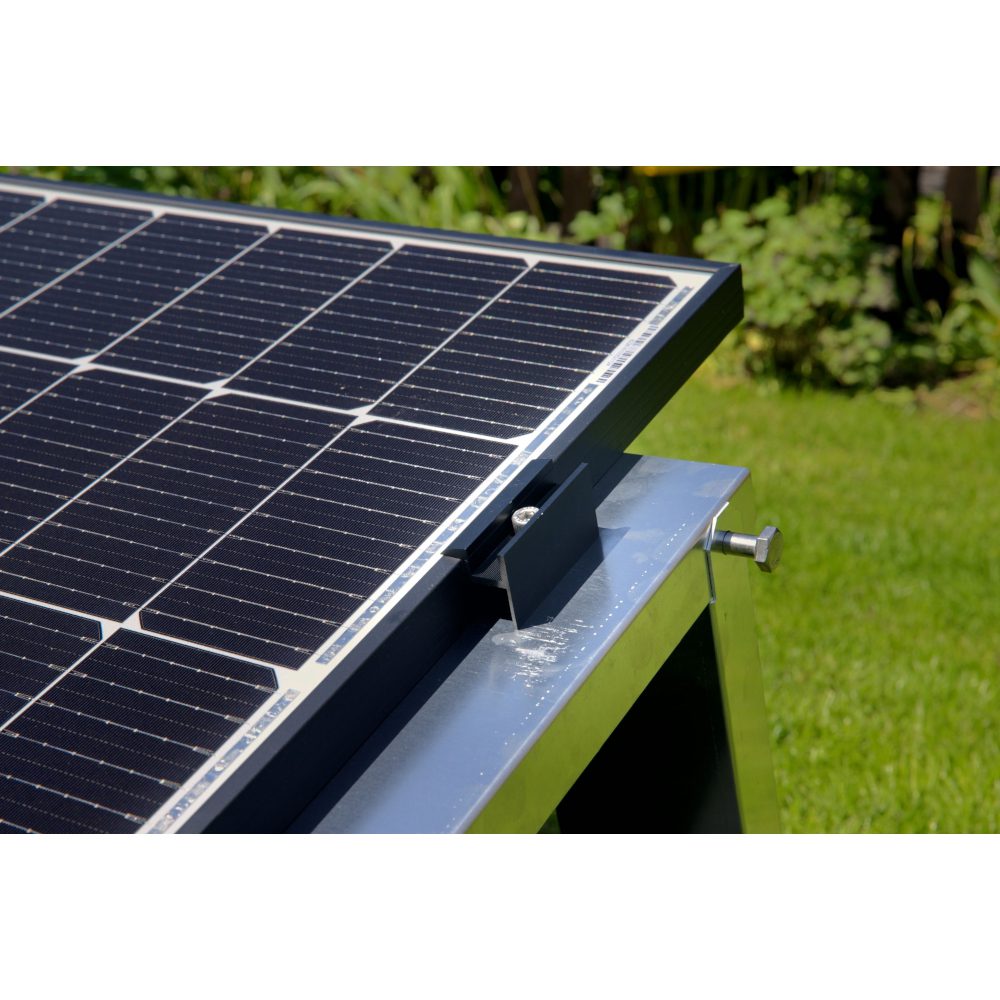

  • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
  • Grundfläche aufgebaut (LxBxH): ~ 360 x 250 x 50 cm

Zusätzliche Informationen

Gewicht 25,408 kg
Größe 1200 × 600 × 300 mm
Manufacturer

venturama Solar

Produktbeschreibung

PV Montageset für Flachdächer für 2 x 2 PV Module hintereinander

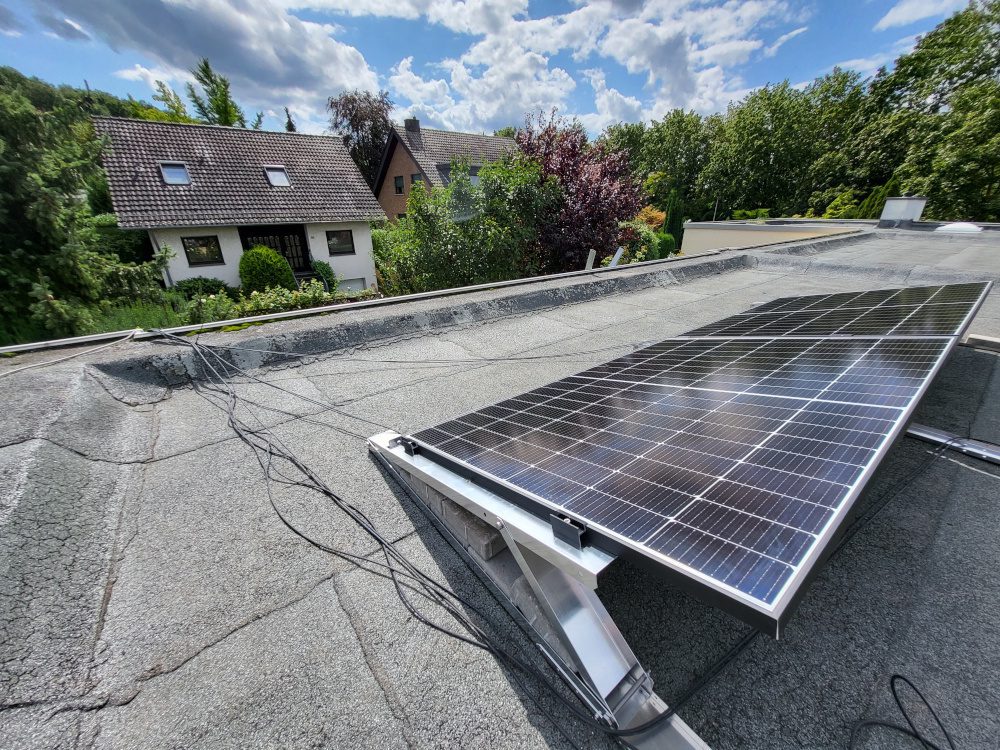

Unsere FlatFlex Aufständerung ist eine universelle Flachdach-Lösung für den unkomplizierten Aufbau der PV Module bei Klein- oder Balkonkraftwerken

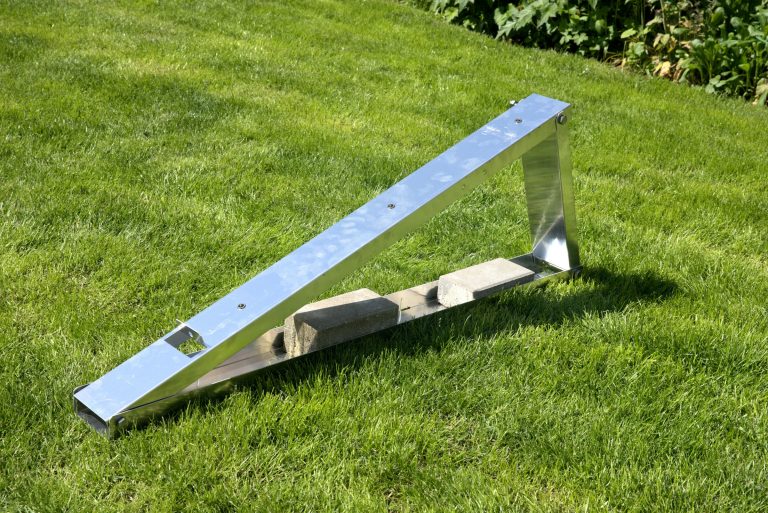

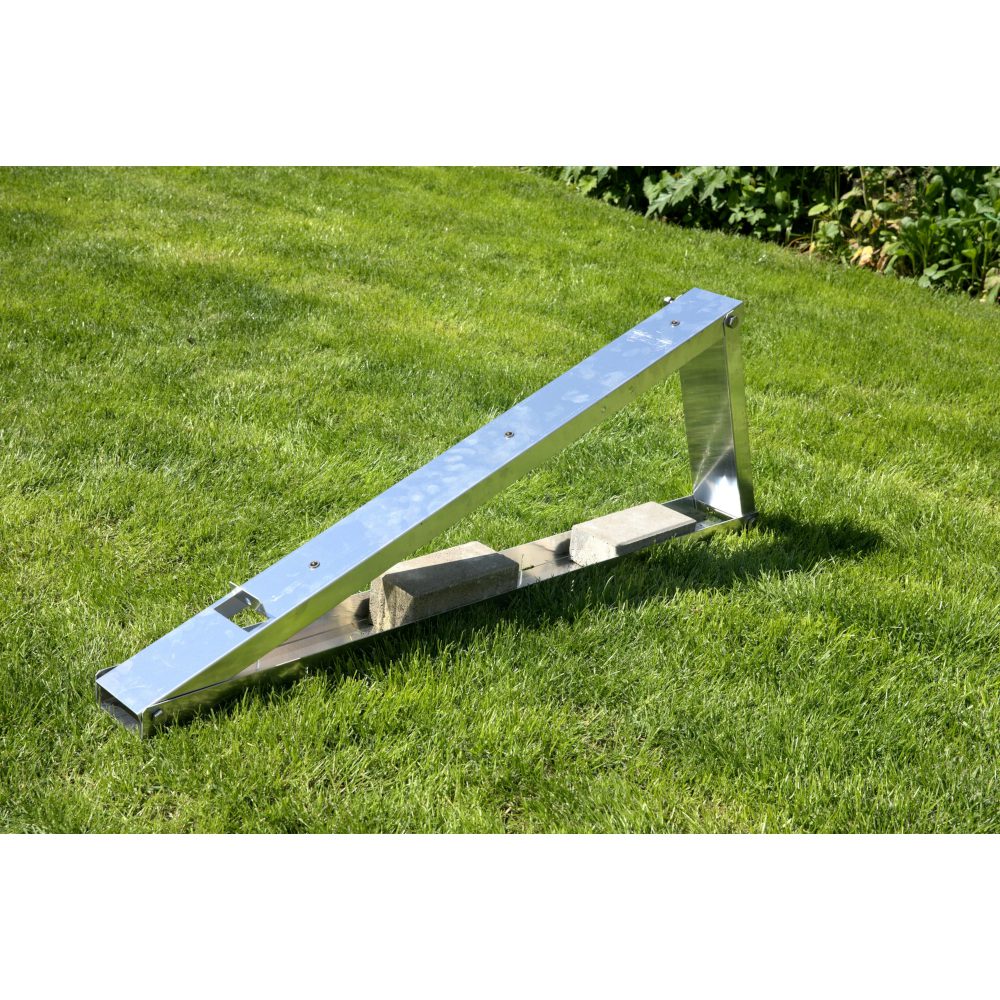

Das Montagesystem ist leicht und für den Transport optimiert. Die Modulbefestigung erfolgt ohne zusätzliche Montageschienen. Die Befestigung erfolgt durch Auflast, zum Beispiel mithilfe von Beton-Pflastersteinen, oder mechanisch.

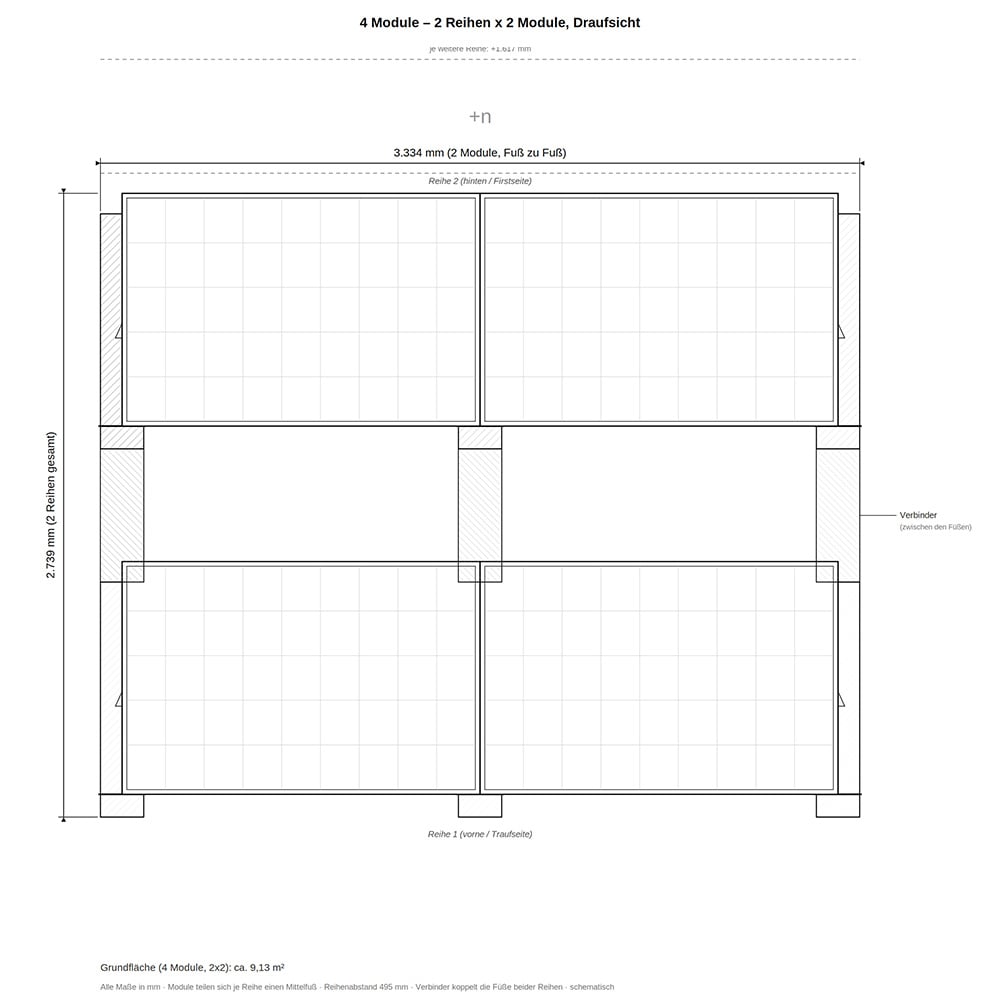

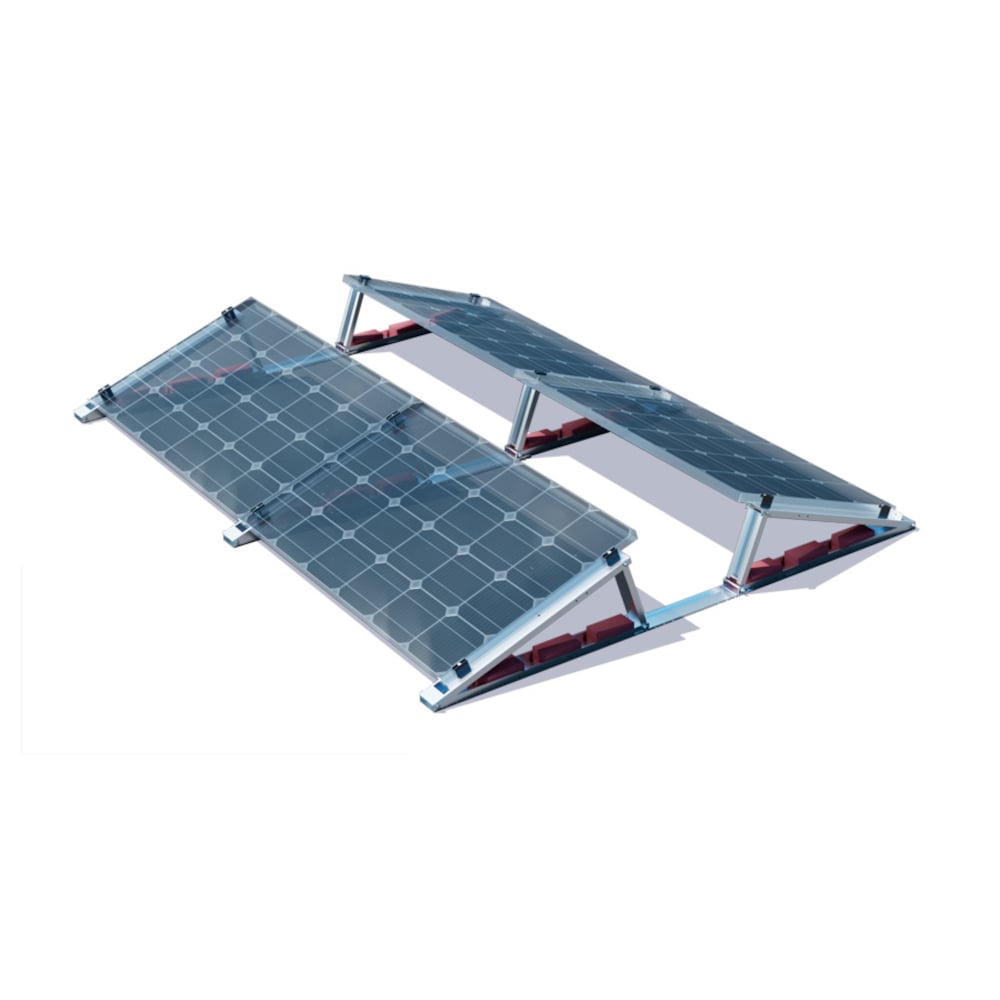

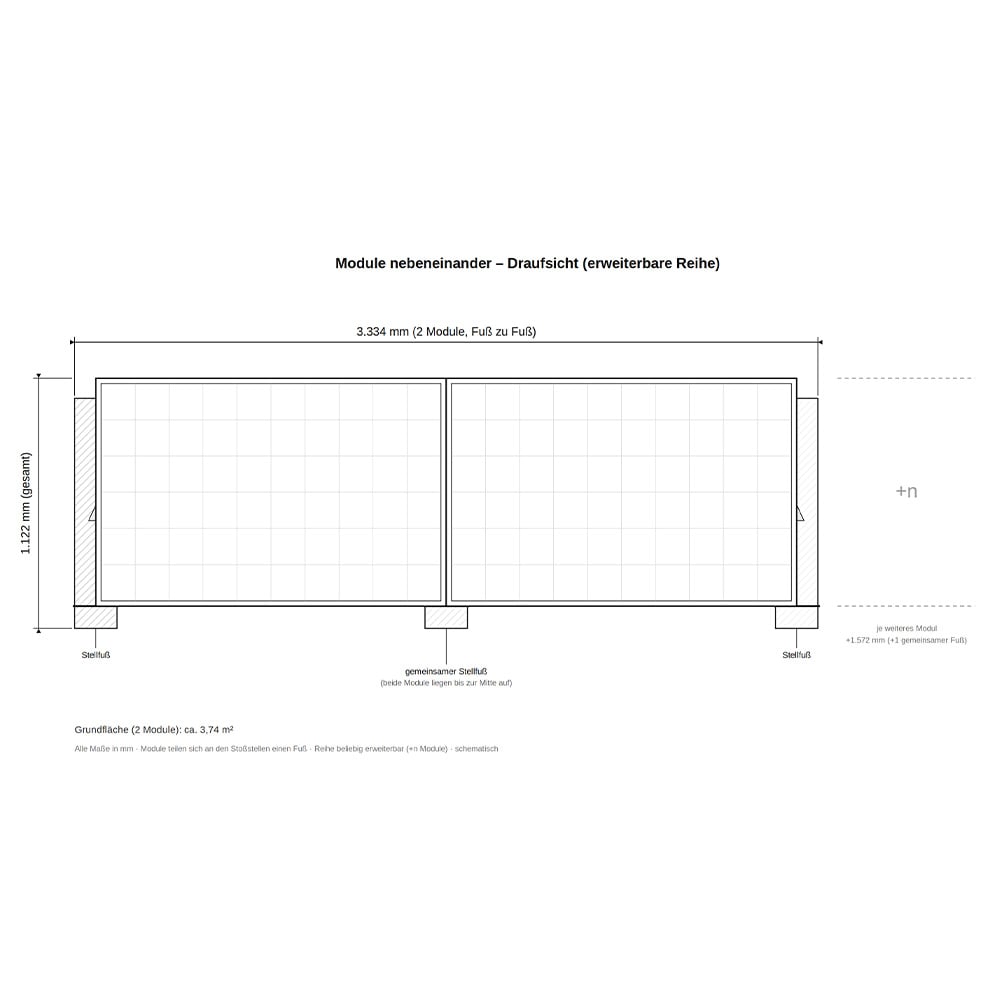

Der Neigungswinkel kann eingestellt werden (10°, 15°, 20°). Die PV-Module werden quer montiert. Zwei Module nebeneinander in einer Reihe. Die zwei Reihen können in Ost-West Ausrichtung, oder in Südausrichtung montiert werden (siehe Produktbilder)

Die Module mit einer Größe von 173 x 113 x 30 mm passend zu den Aufständerung.

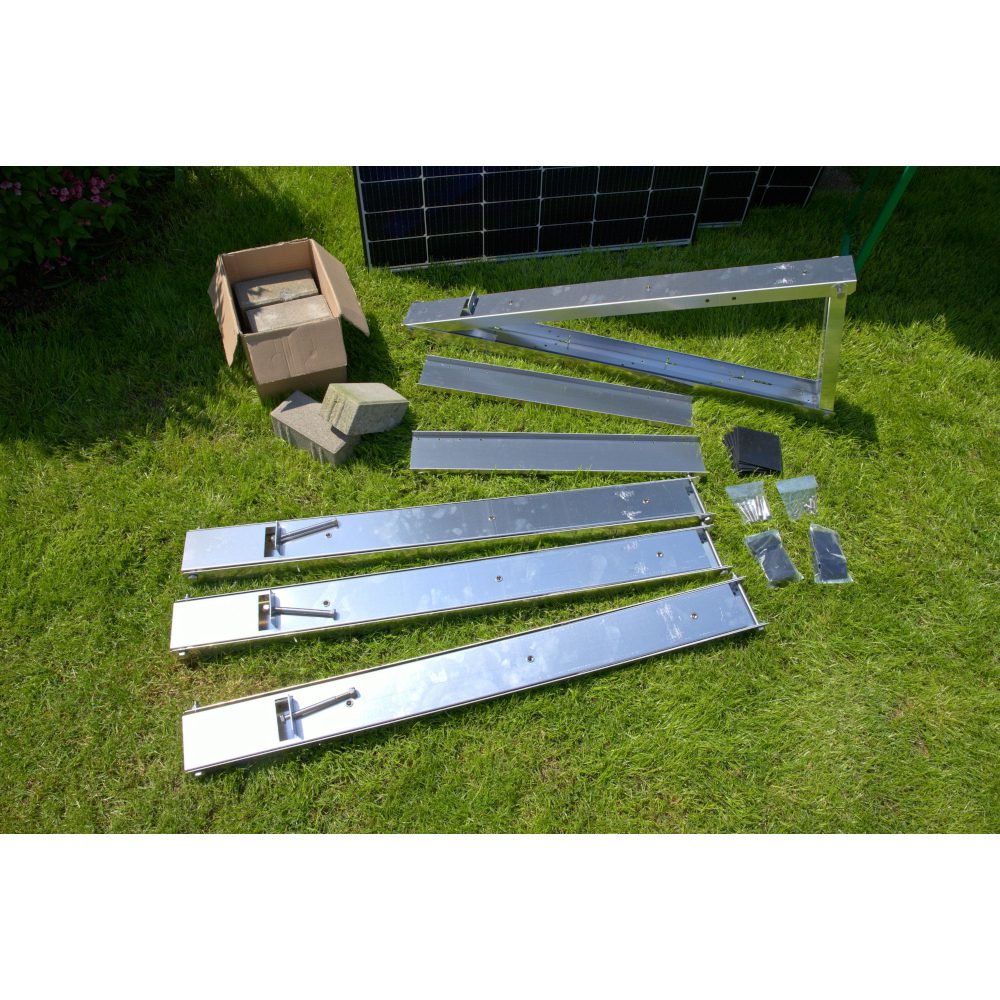

Flachdach-Aufständerung Set 2×2 Inhalt

  • 6 x FlatFlex Flachdach-Aufständerung
  • 6 x FlatFlex Bautenschutz 110×110 mm, je 3 Stück
  • 12 x Zylinderkopfschraube 45mm
  • 8 x Endklemme schwarz 30mm RH
  • 4 x Mittelklemmen schwarz
  • 3 x Verbindungselement (Ost-West, Süd-Süd) zur optionalen Verbindung der Aufständerung
  • 24 x Bohrschrauben mit Sechskantkopf und Bund
  • 4 x PV-Clips mit Kabelbinder

Das Set kann durch einzelne Teile erweitert werden, diese finden Sie finden im Bereich PV Unterkonstruktion Aufständerung.

Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.

Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.

Montagehinweise & Datenblätter

Flachdach-Aufstaenderung_FlatFlex.pdf
Datenblatt herunterladen
datenblatt-flatflex.pdf
Datenblatt herunterladen
