K2 RK2 SingleRail 36 Schienenverbinder – RailConnector 36 Set
Mit dem K2 RK2 SingleRail 36 Schienenverbinder (auch: RailConnector 36 Set) verbindest du zwei SingleRail 36 Montageschienen sicher und sauber zu einem durchgehenden Schienenstrang. Das Set ist für die PV-Unterkonstruktion im K2 SingleRail System ausgelegt und sorgt für eine stabile, montagefreundliche Schienenverbindung – besonders praktisch bei längeren Reihen oder wenn Schienen vor Ort gestückelt werden müssen.

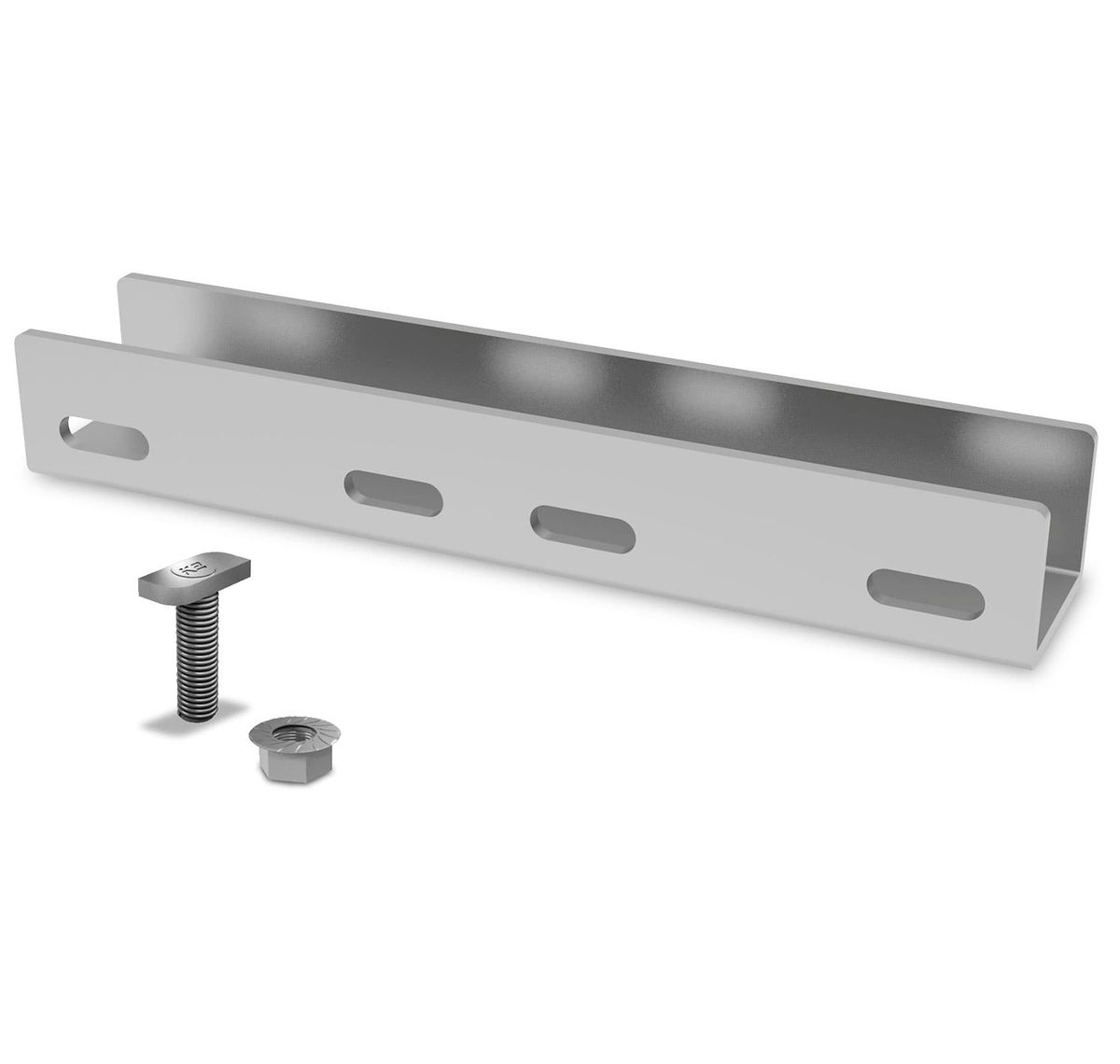

Lieferumfang (Set-Inhalt)
- 1× SingleRail Rail Connector 36 (Aluminium EN AW-6063 T66)
- 4× T-Bolt 20/12 M8×20 (Edelstahl A2)
- 4× Sechskant-Flanschmutter M8, geriffelt (DIN 6923, Edelstahl A2)
Montagehinweise (aus K2 SingleRail System Manual)
- Mindestabstand von 50 mm vom Schienenende / Schienenstoß zum Modulrahmen einhalten.
- Thermische Trennung wird nach spätestens 17,6 m empfohlen.
- Anzugsdrehmoment für Modulklemmung: 16 Nm (Systemvorgabe).
Technische Daten
- Produkt: RailConnector 36 Set (Schienenverbinder)
- System: K2 SingleRail / SingleRail 36
- Artikel-Nr. (Set): 2001976
- Verbinderprofil Material: Aluminium EN AW-6063 T66
- Befestiger Material: Edelstahl A2 (T-Bolzen & Muttern)
- Gewicht: ca. 366 g pro Set
Typische Anwendung
Der Schienenverbinder wird eingesetzt, wenn SingleRail 36 Profile verlängert werden sollen – z. B. bei größeren Dachflächen oder wenn Transportlängen begrenzt sind. Für eine normgerechte Planung und Auslegung empfiehlt sich die Projektberechnung über K2-Systemtools (Systemplanung / Statik je Projekt).
