(baugleich mit der Alu-Variante, jedoch mit edlem, schwarzen Finish)

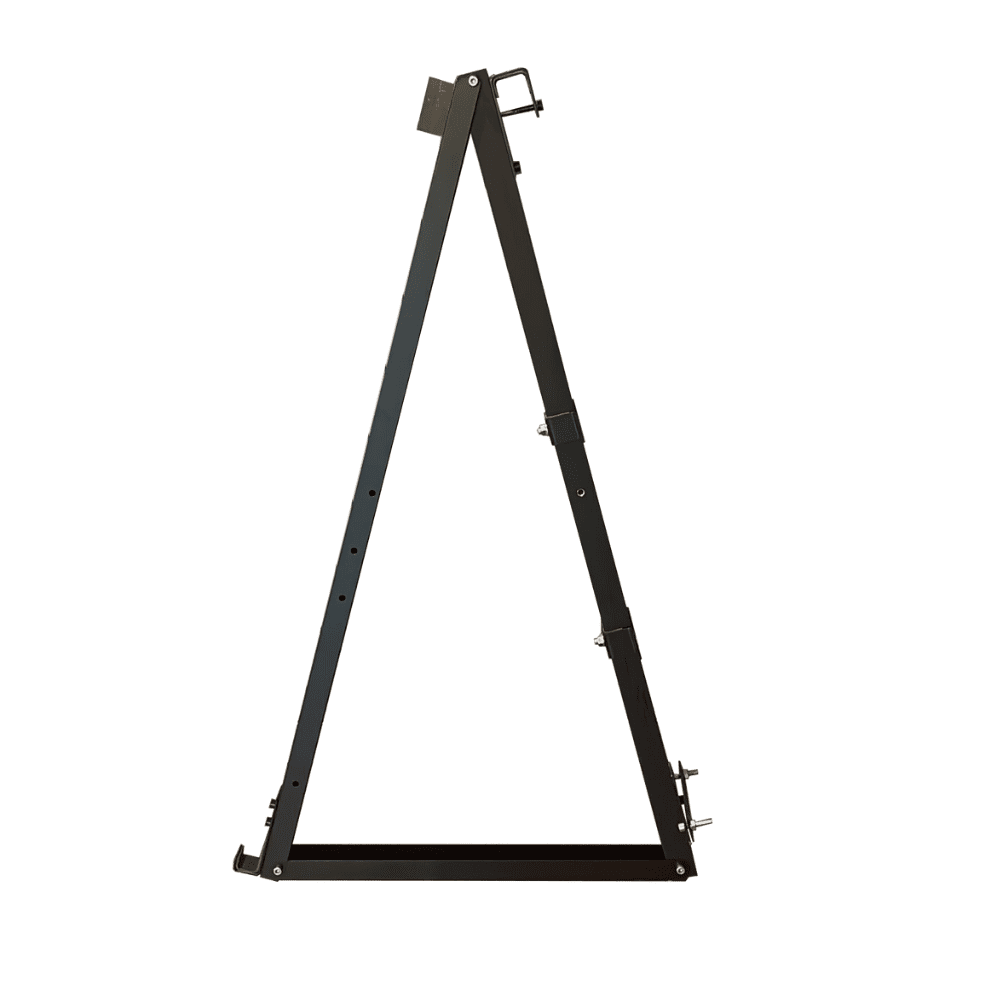

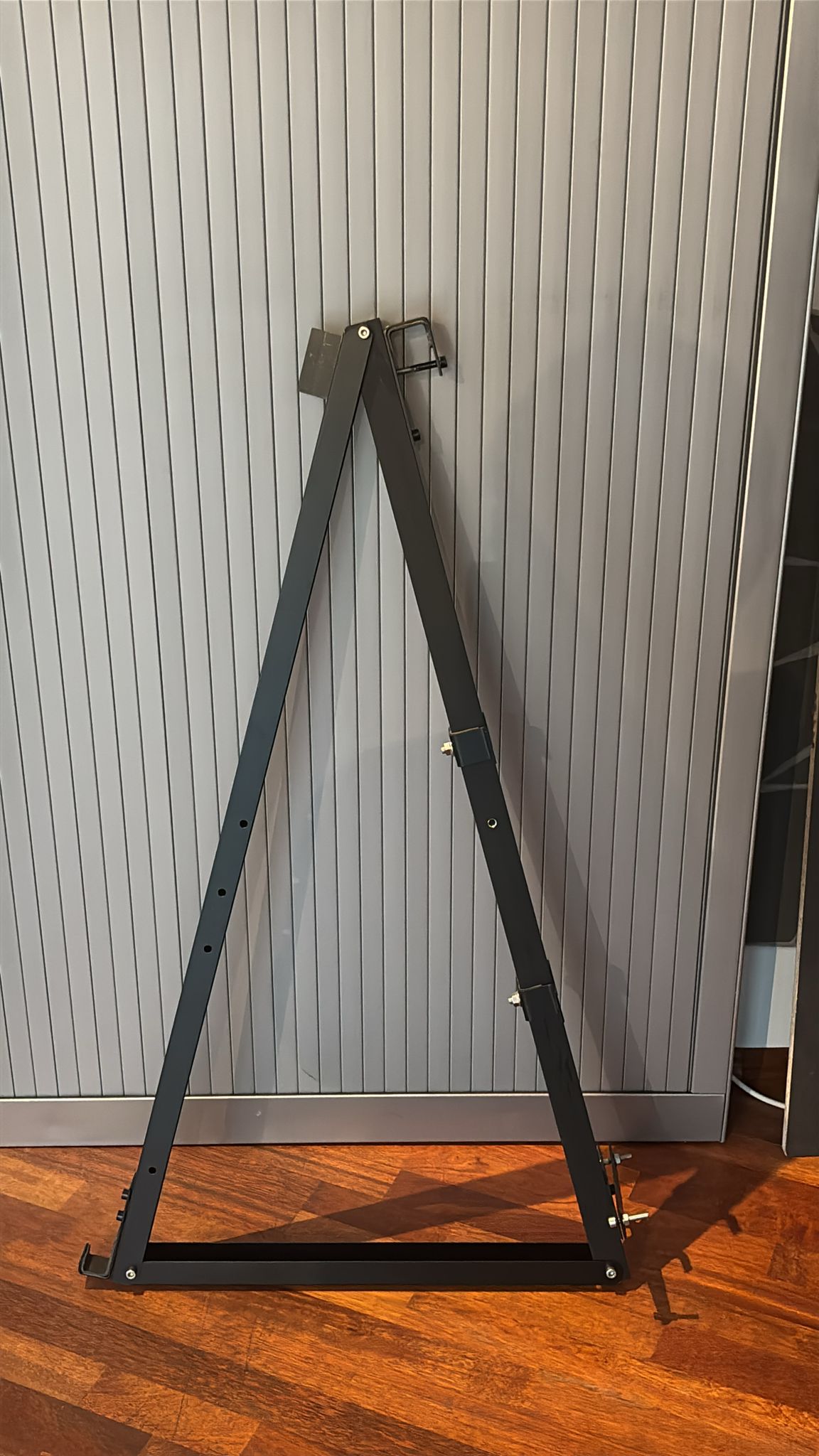

Balkonhalterung – flexibel & ästhetisch
Das Multiflex-System besteht aus einem Hauptträger mit stufenlos verstellbarem Neigungswinkel von 10 ° bis 30 °. So richten Sie Ihr PV-Modul jederzeit optimal zur Sonne aus und steigern den Ertrag – ohne optische Kompromisse: Die schwarz eloxierte Oberfläche schützt dauerhaft vor Korrosion und fügt sich unauffällig in moderne Geländer ein.
Technische Eckdaten
| Geeignet für Modulbreite | 1134 mm ± 5 mm (Quermontage) |
| Rahmenhöhe Modul | 30 mm |
| Profillängen | Auflageschiene 1 200 mm · Querstrebe 630 mm · Geländerschiene 1 200 mm |
| Gewicht (Set) | ca. 4,7 kg |
| Material | Aluminium, schwarz eloxiert · Schrauben Edelstahl |
Lieferumfang (Grundmodul)
-
1 × verstellbare Balkonhalterungsset für 1 PV-Modul
-
Kompletter Schrauben- & Klemmensatz für die Modulbefestigung
-
Befestigungs-Set für das Geländer separat wählen! (s. u.)
-
Befestigungen für das Geländer
Wählen Sie je ein Set für oben und unten passend zu Ihrem Geländer:
| Set | Anwendung | Inhalt (Auszug) |
|---|---|---|
| L-Haken 40 mm | Eckiger/runder Handlauf ≤ 40 mm Ø/Breite | 2 × L-Haken 40 mm, 2 × Zylinderschraube M8 × 60, 4 × Nutenstein Typ 1 |
| L-Haken 50 mm | Eckiger/runder Handlauf ≤ 50 mm Ø/Breite | 2 × L-Haken 50 mm, 2 × Zylinderschraube M8 × 65, 4 × Nutenstein Typ 1 |

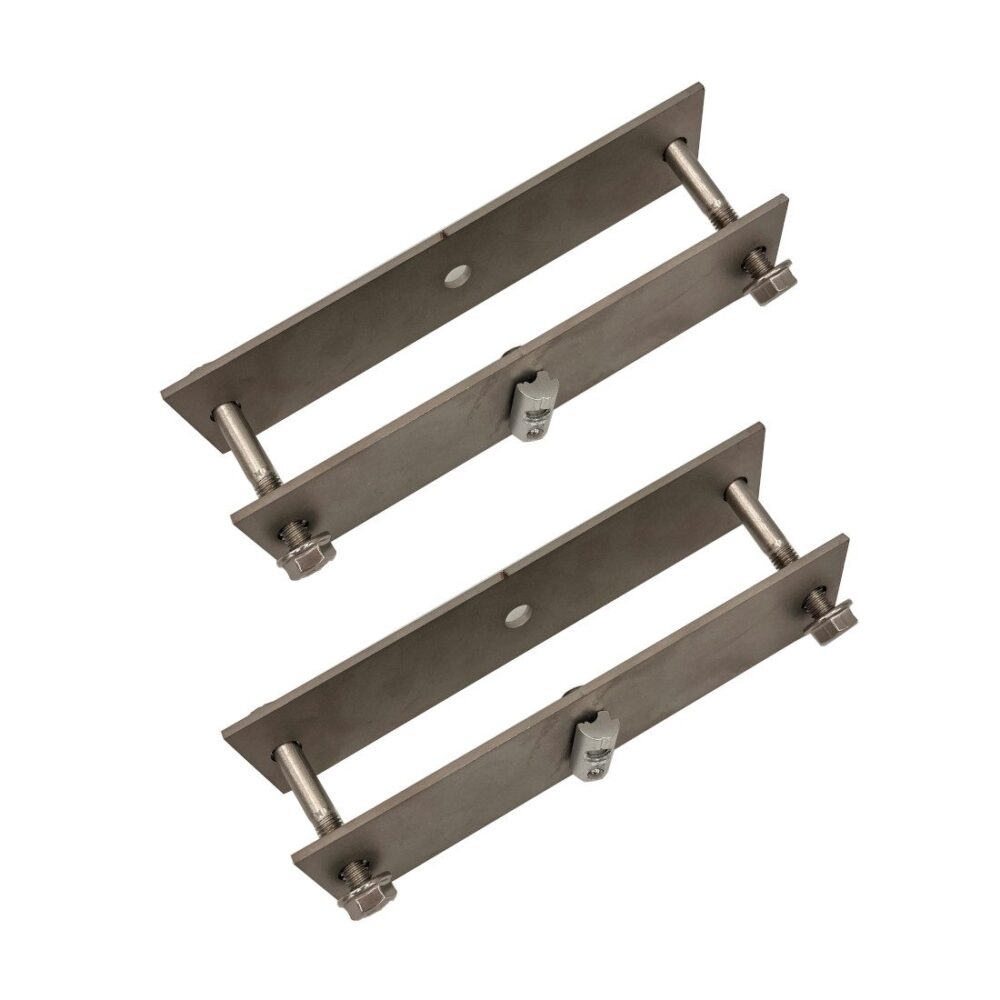

| Klemmhalter | Vertikale Streben/Pfosten ≤ 120 mm Klemmbreite | 4 × Klemmplatten, Schraubensatz M8, 2 × Sperrzahnmutter M8 |
| Rohrschelle | Montageschiene mit Rohrschellen | Komplettset mit Rohrschellenbefestigung 50mm |
Tipp: Alle Sets sind werkzeuglos im Shop verlinkt – einfach Variante anklicken und mitbestellen.
Montagekurzanleitung – Schritt für Schritt
-
Neigungswinkel des Halterungssets einstellen
-
Inbusschrauben lösen, Träger bis max. 30 ° ausklappen, Schrauben wieder anziehen.
-
-
Befestigungspunkte am Geländer wählen (Abstand ≈ 1,3 m).
-
Halterung oben fixieren (z. B. L-Haken), unten sichern (z. B. Klemmplatte).
-
Position der Halterungssets prüfen
-
bei Bedarf verschieben mit auf mind. 30 – 40 cm von Modulecke bis Modulhalter
-
-
PV-Modul einsetzen – zu zweit: unten einlegen, oben mit Endklemme festziehen.
Montageort für den Wechselrichter
Den Mikrowechselrichter können Sie
-
direkt am PV-Modul anbringen oder
-
mit einem MC4-Verlängerungskabel in Reichweite einer Außen-Schuko-Steckdose befestigen.
Gut zu wissen
-
Schwarz eloxiertes Aluminium bietet höchste UV- und Korrosionsbeständigkeit.
-
Alle Schrauben aus Edelstahl A2 für maximale Lebensdauer.
-

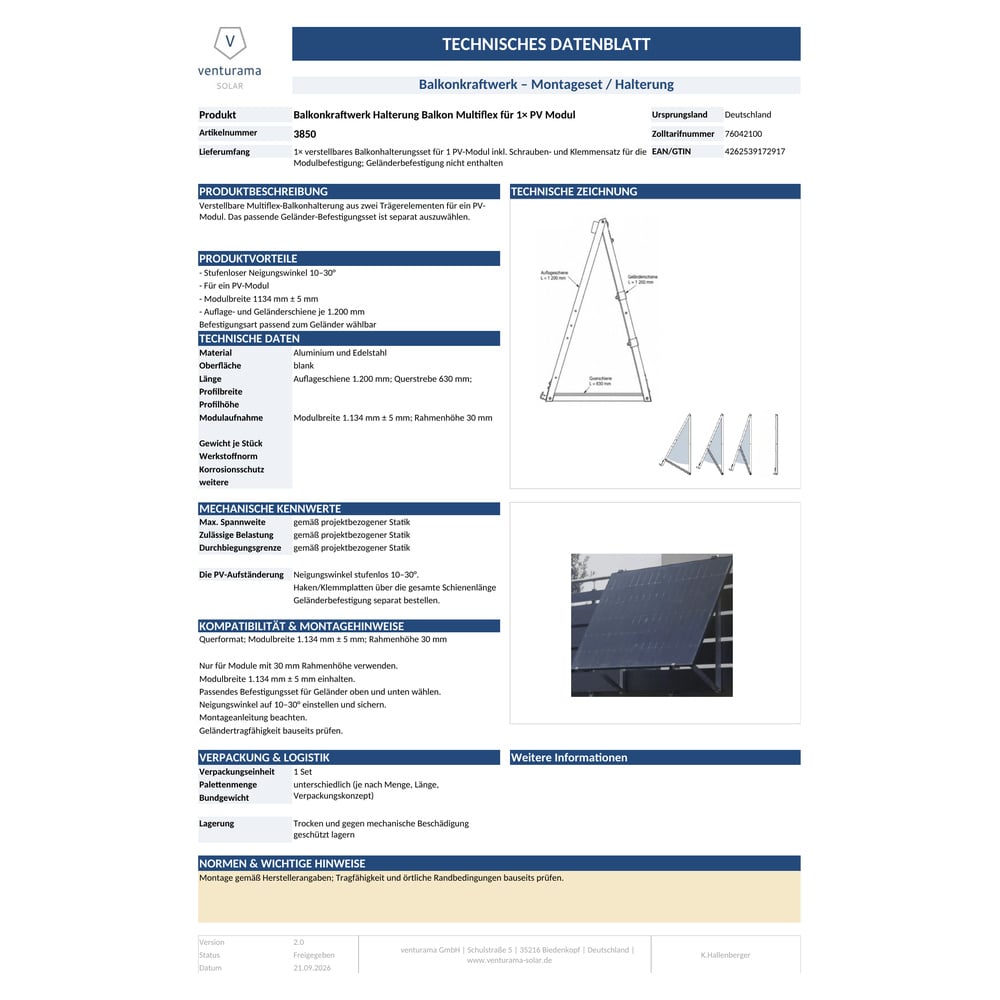

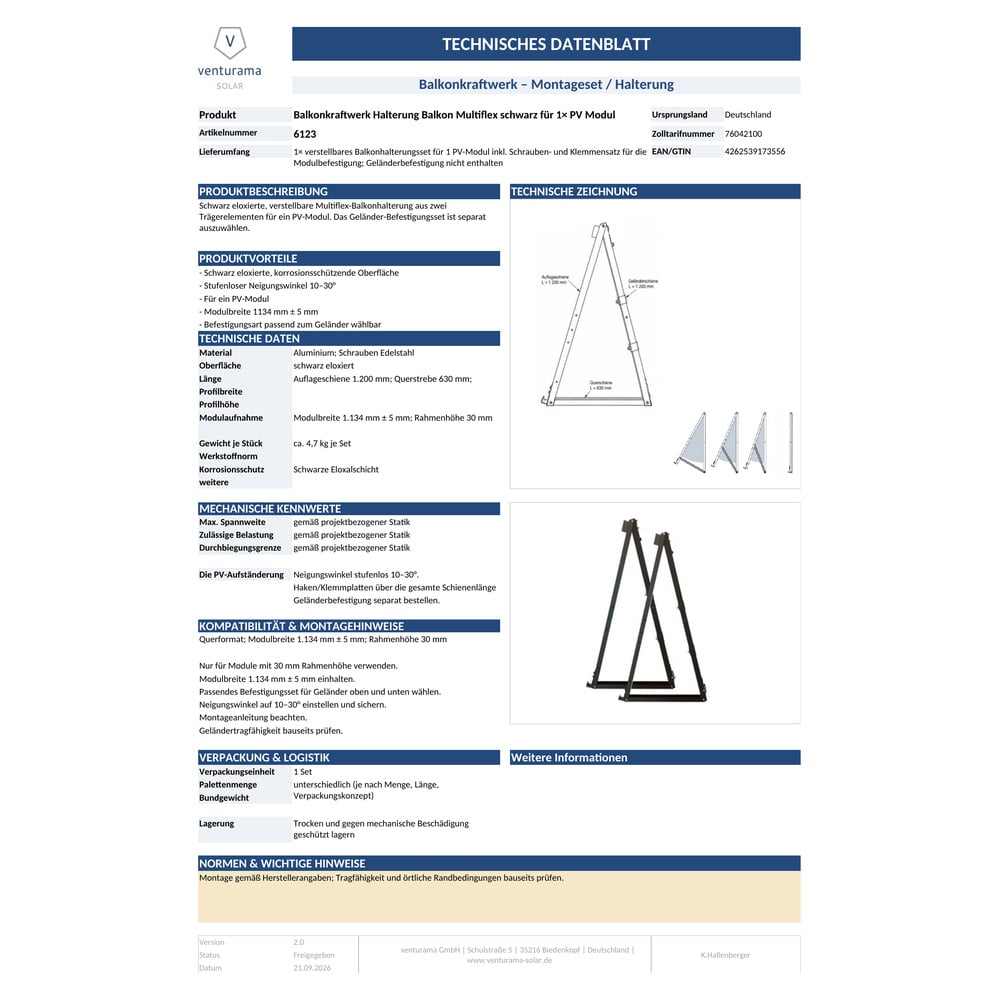

Datenblätter & Montageanleitung (PDF) befinden sich im Download-Bereich des Artikels.

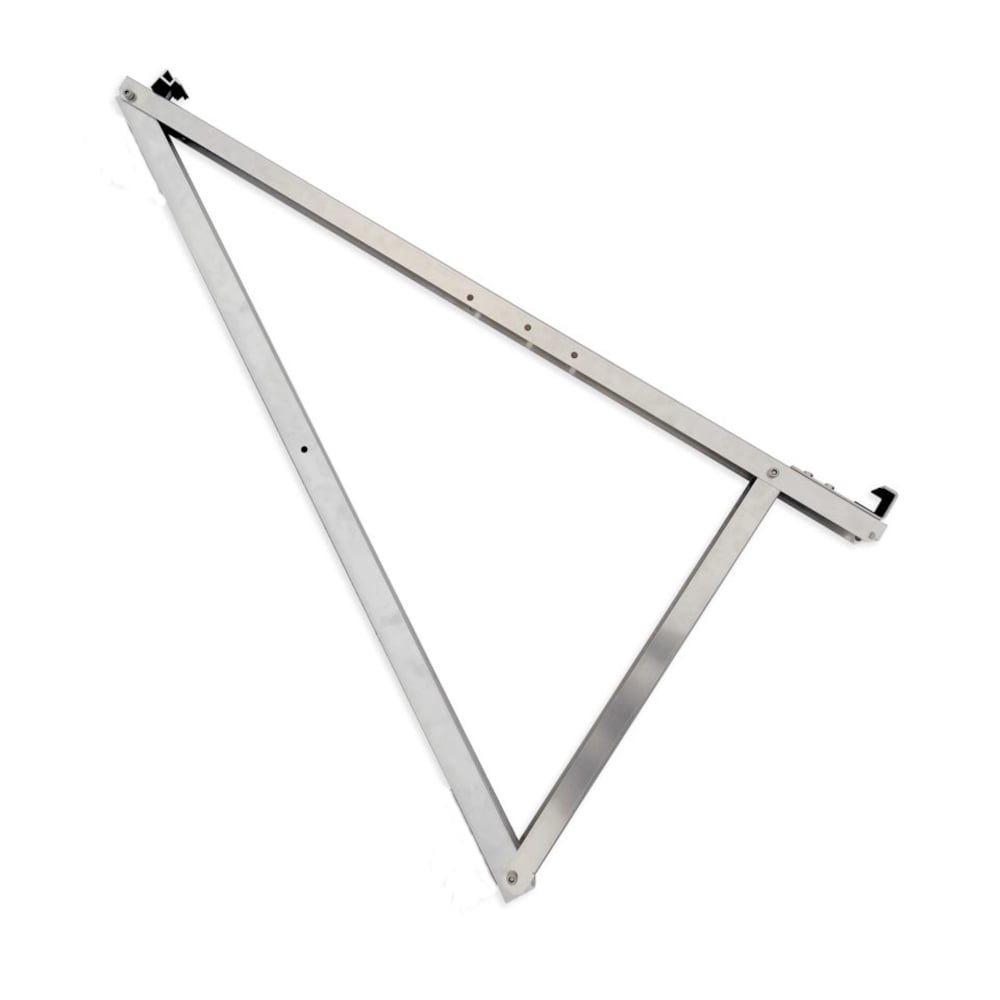

Hinweis: Das baugleiche Multiflex-System in Alu-Natur finden Sie hier.
