FlatFlex – Flachdach-Aufständerung Set für 4 PV-Module 35° hintereinander

PV Montageset für Flachdächer für 4 PV Module hintereinander Black Line

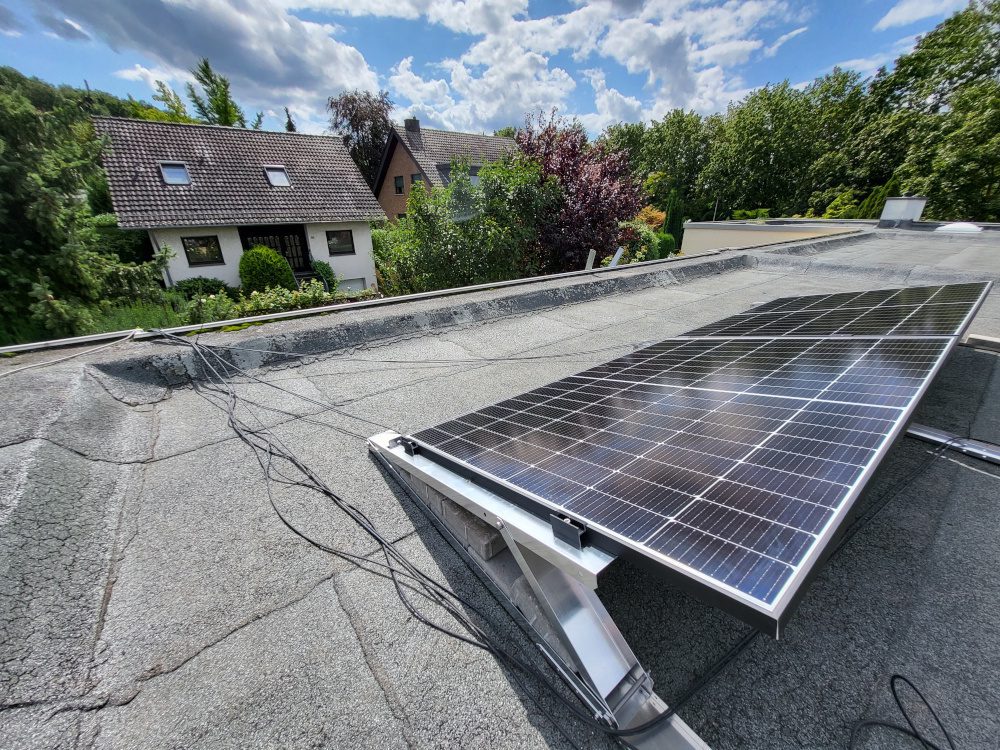

FlatFlex ist unser eigenes PV Montagesystem – die Flachdach-Aufständerung ist ideal für die einfache und sichere Montage Ihrer PV Module auf dem Flachdach – die perfekte Lösung für Ihre PV Anlage oder das Balkonkraftwerk.

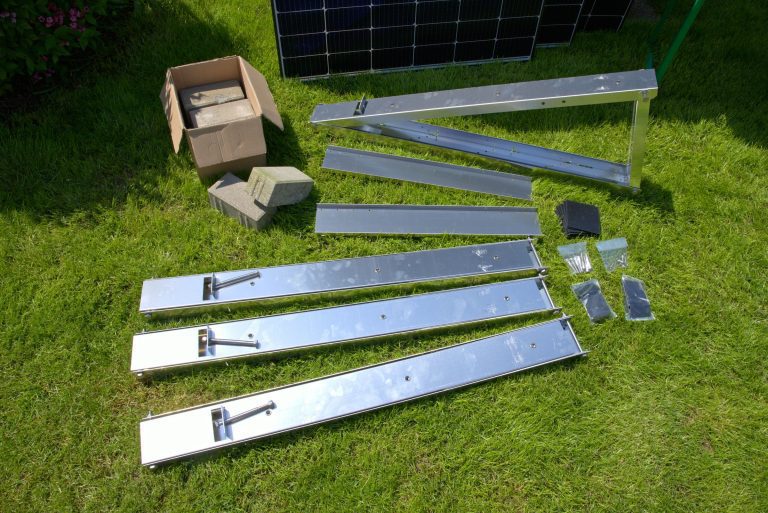

Die Aufständerung ist aus Aluminium und wird zusammengelegt geliefert. Der Aufbau ist einfach und schnell, es werden keine zusätzlichen Montageschienen benötigt. Die PV Module werden direkt auf die Aufständerung montiert.

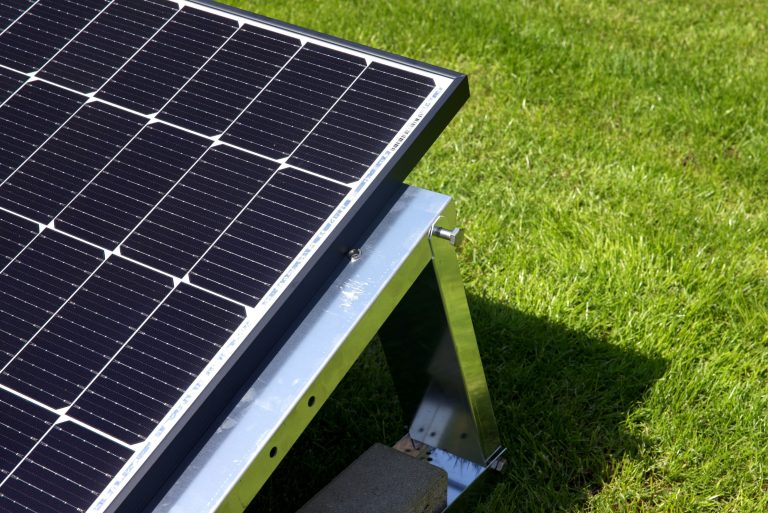

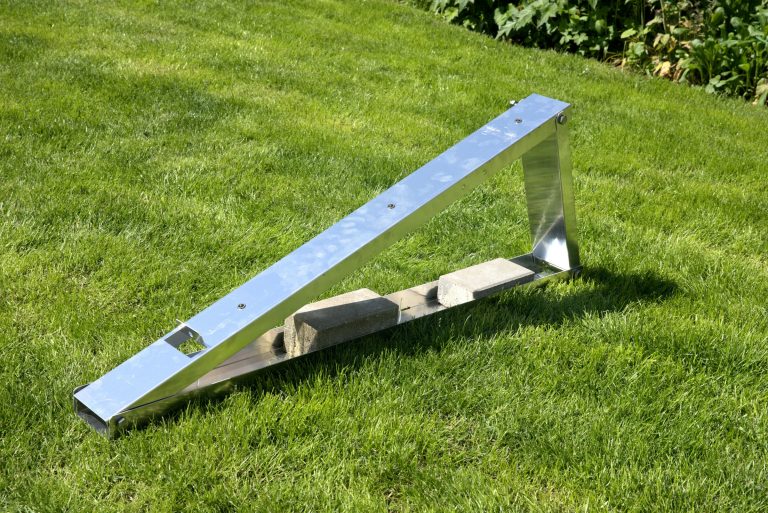

Die Befestigung der Aufständerung erfolgt durch Auflast und kann zum Beispiel mit Beton-Pflastersteinen oder auch mechanisch erfolgen.

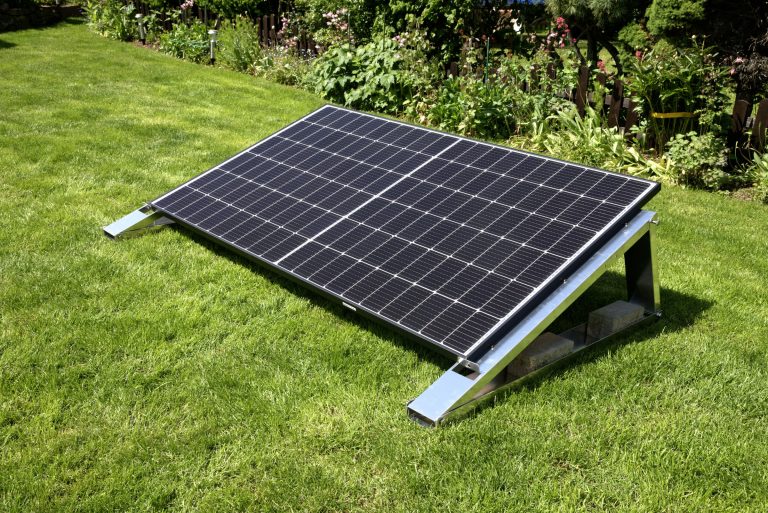

Die Module mit einer Größe von 1730 x 1130 x 30 mm werden mit dieser Aufständerung quer montiert. Es können vier Module hintereinander aufgebaut werden.

Technische Daten

• Werkstoff: EN AW-5005 (AlMg1)
• Blechstärke: 1,5 mm
• Länge Grundschiene: 1150 mm
• Breite Grundschiene: 105 mm
• Länge Modulauflage: 1000 mm
• Neigungswinkel: 35°
• Masse-Set: 9,5 kg

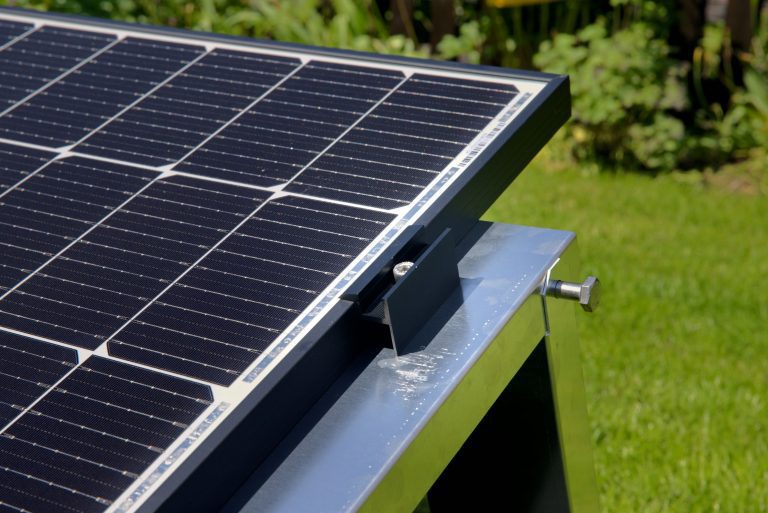

• Modulbefestigung: Endklemme mit Zylinderkopfschraube M8
• Im aufgebauten Zustand Grundfläche (LxBxH): ca. 183 x 640 x 50 cm

Das Set kann durch einzelne Teile erweitert werden, diese finden Sie finden im Bereich PV Unterkonstruktion Aufständerung.

Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.

Die Schnittkanten der Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.

Montagehinweis: Aufbauhöhe mit Modul

Je nach Neigungswinkel der FlatFlex Aufständerung verändert sich die Höhe deines PV Moduls.

In der Übersicht findest du die Modulhöhen nach Neigungswinkel gemessen an der Oberkante des Panels.
