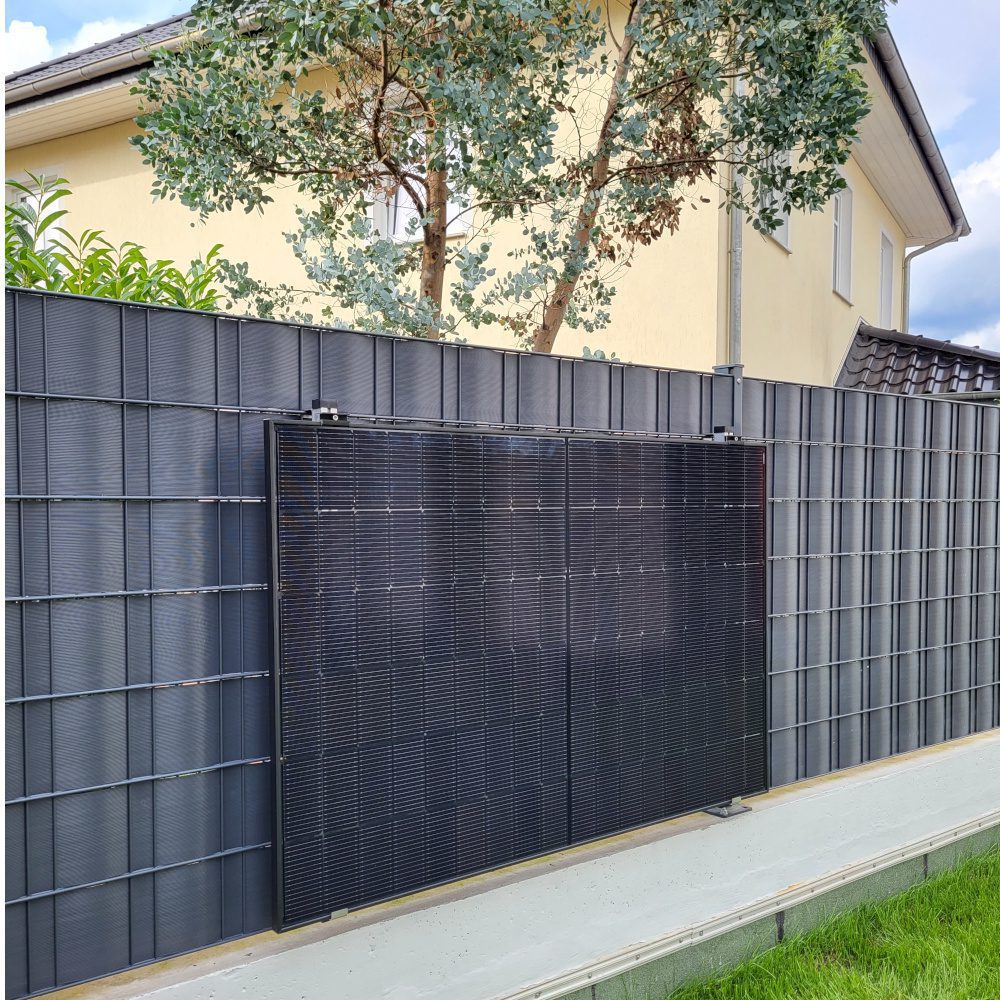

Balkonkraftwerk Halterung für Balkon und Zaun – Set für 1 PV Modul

Auswahl des Sets – Befestigung oben und unten am Balkongeländer

Prüfen Sie vorab die Befestigungsmöglichkeiten an Ihrem Balkongeländer. In der Regel haben Sie Möglichkeiten die Balkonhalterung an einem Handlauf (ca. 40mm / 50mm Durchmesser) oder an vertikalen Streben/Pfosten zu montieren. Wählen Sie dazu das richtige Befestigungs-Set für die Montage aus. Aktuell bieten wir drei Befestigungs-Sets an:

• Handlauf Querstrebe bis 40 mm
• Handlauf Querstrebe bis 50 mm

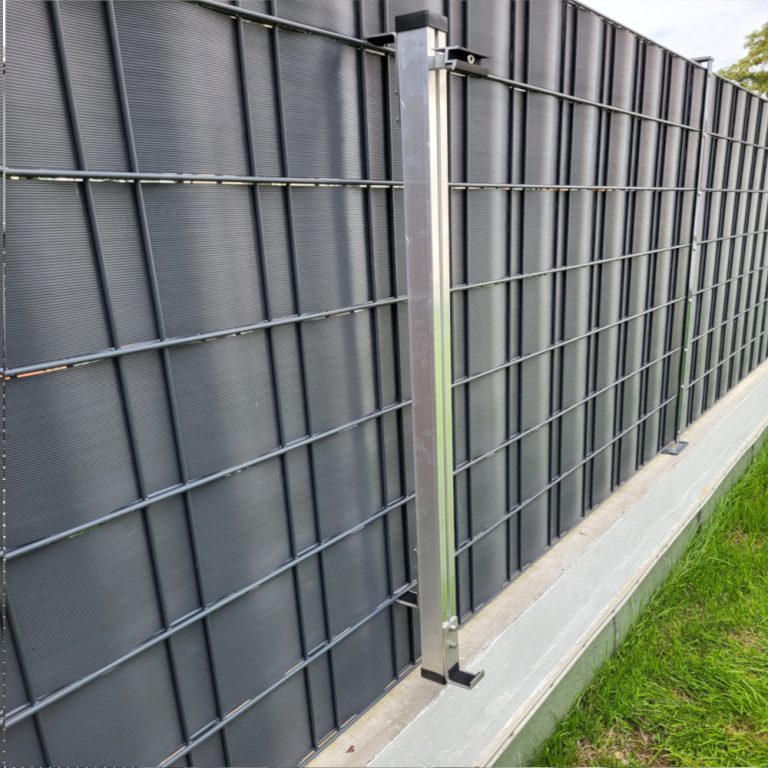

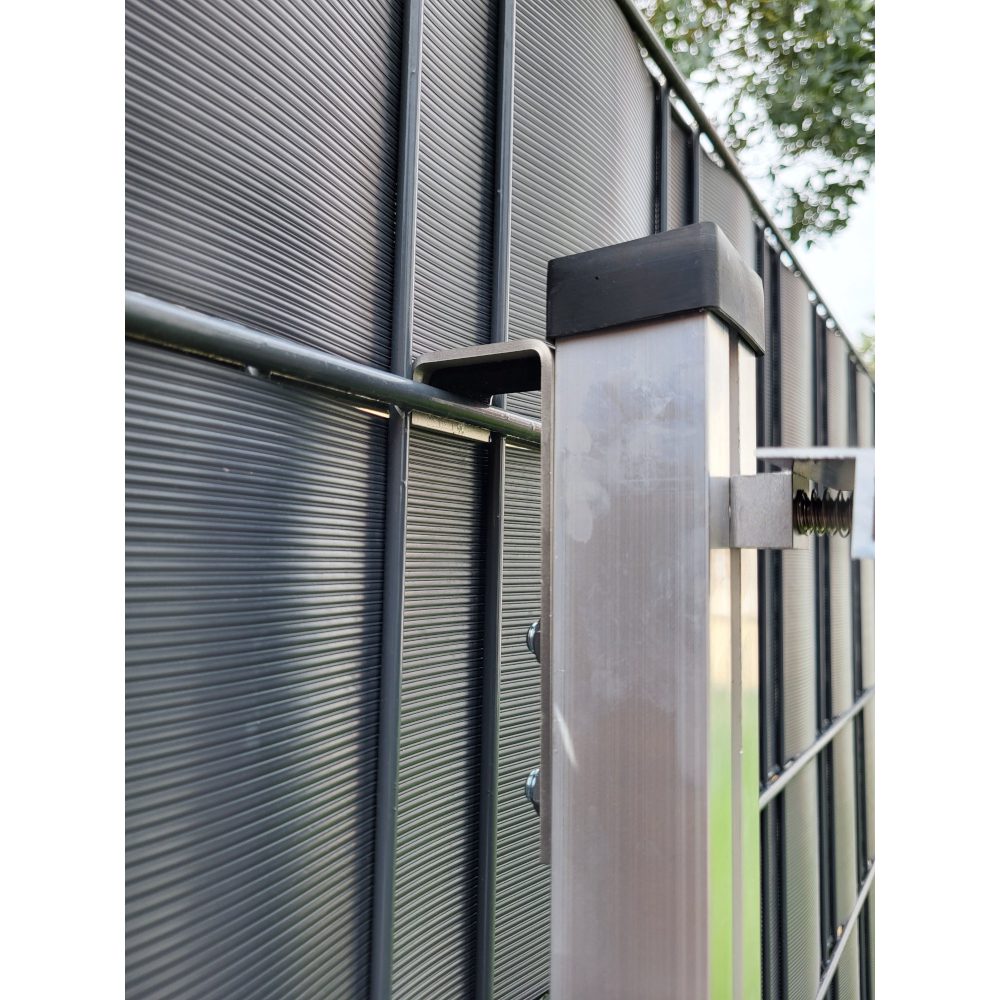

• Klemmhalterung für vertikale Streben/ Pfosten für eine Klemmbreite bis 120 mm und Klemmtiefe bis 6 mm bis 20 mm oder für Doppelstabmattenzaun (Klemmbreite indiviudell über Schraubenlänge einstellbar)

Die Balkonhalterung besteht aus folgenden Komponenten:

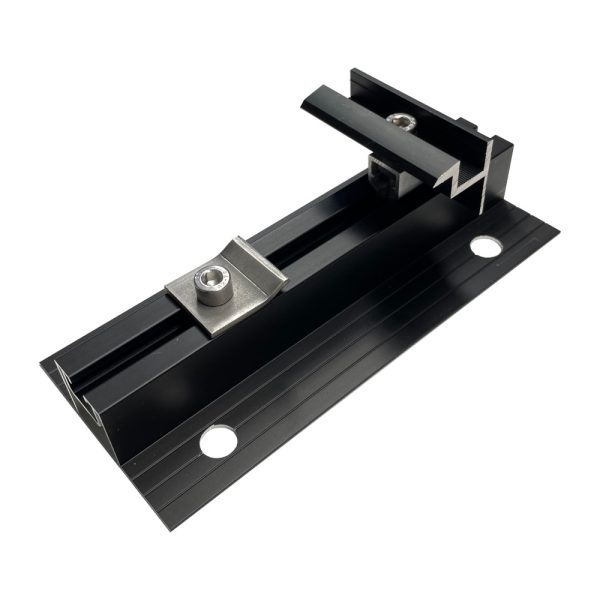

Balkonhalterung mit Befestigungsmaterial für PV Modul – für je 1 PV Modul

• für PV Module mit einer Standard-Breite von 1134 (+-5mm) mm

• 2 x Montageschiene Typ 1 – 1,2 m
• 4 x Endkappen schwarz
• 4 x EPDM Streifen

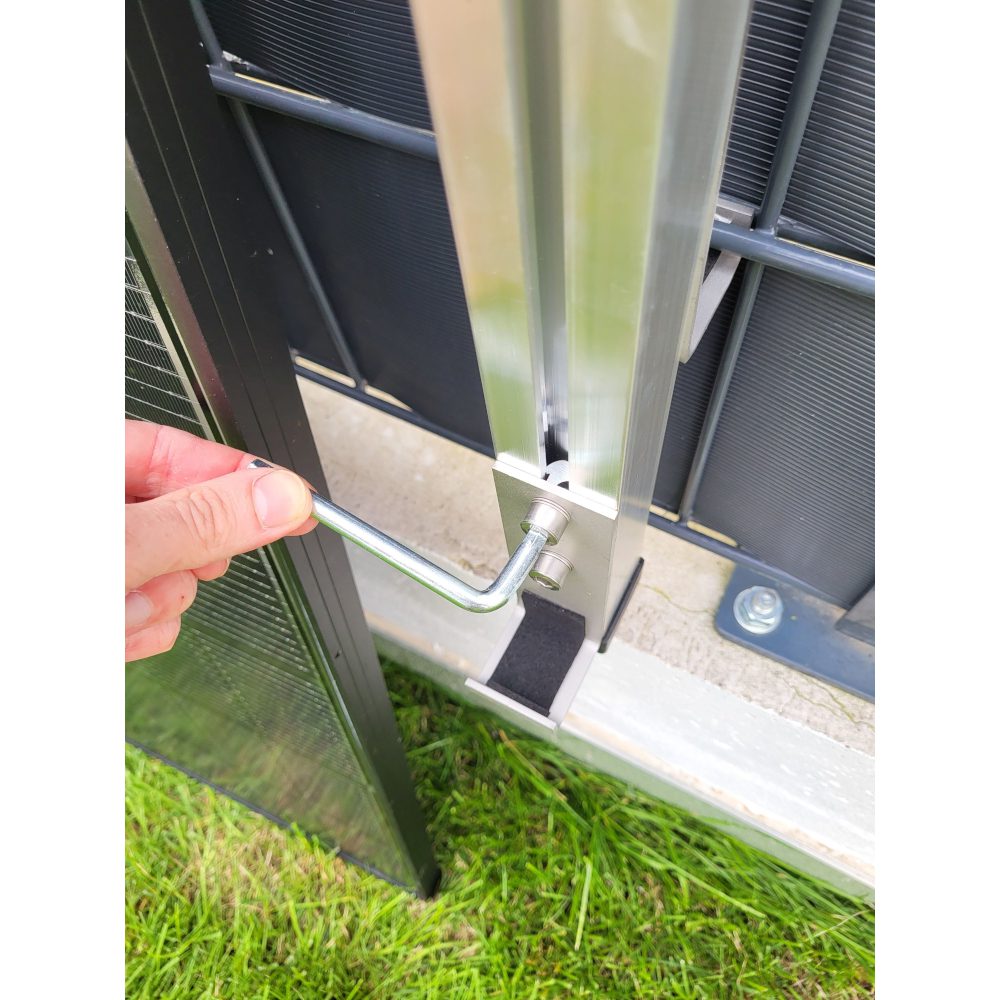

• 2 x Haken für PV-Modul
• 8 x Zylinderkopfschrauben M8 x 12 mm
• 10 x Nutenstein Typ 1

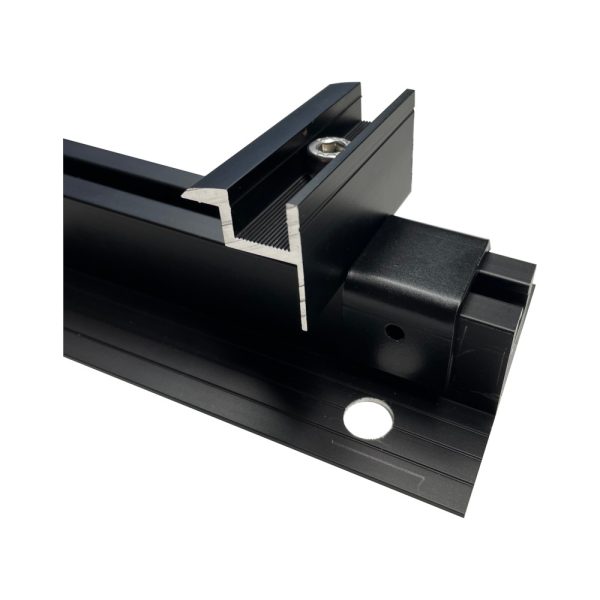

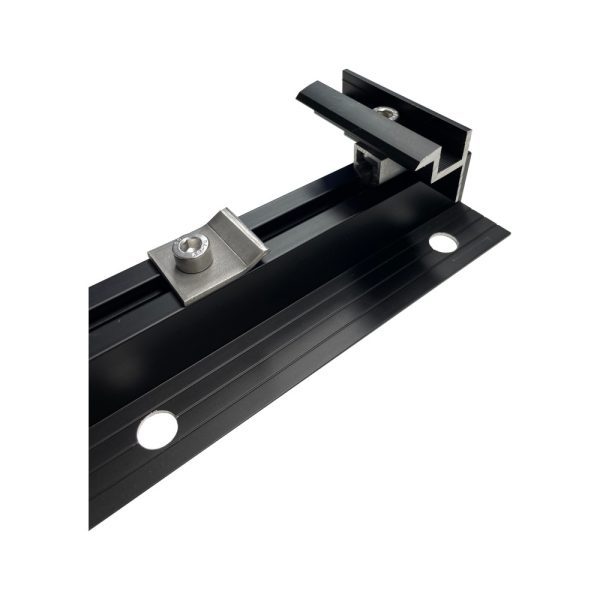

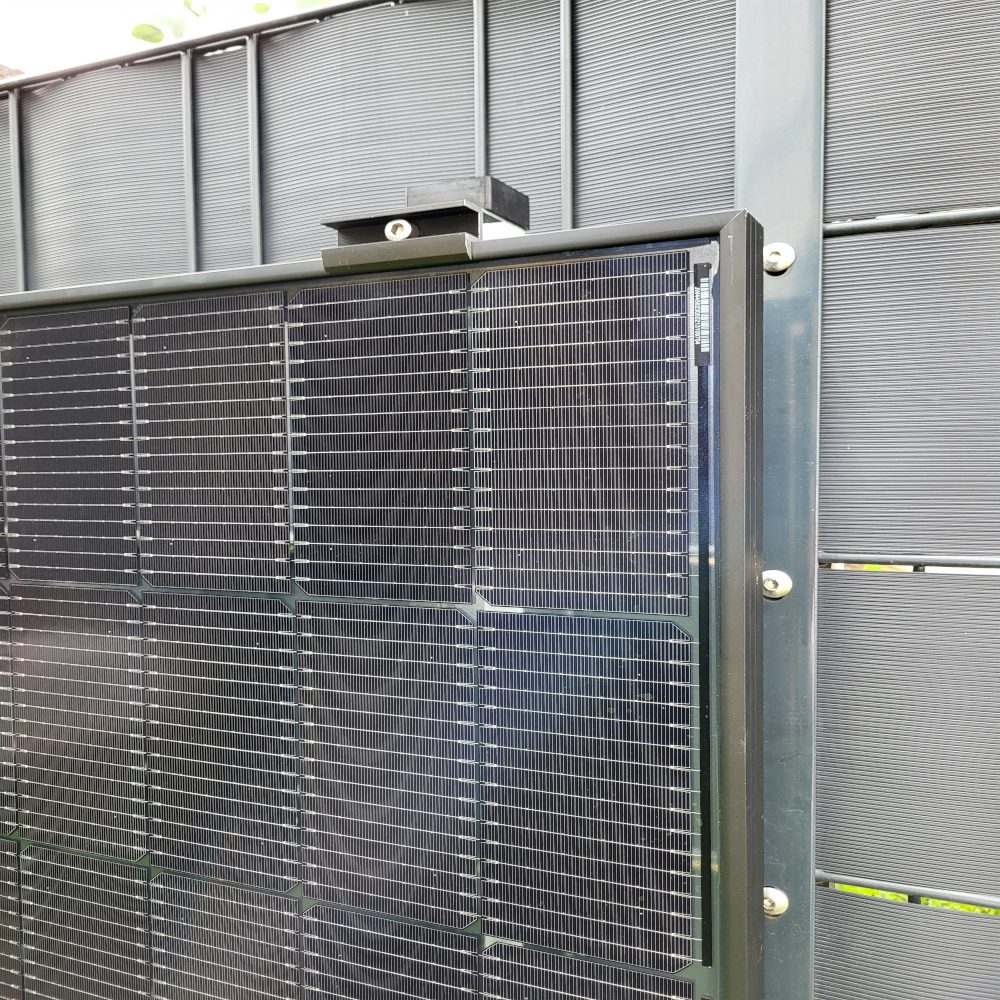

• 2 x Endklemmen schwarz
• 2 x Zylinderkopfschrauben M8 x 30 mm
• 1 x PV-Kabelclips mit Kabelbinder

Befestigungs-Set Handlauf Querstrebe bis 40 mm

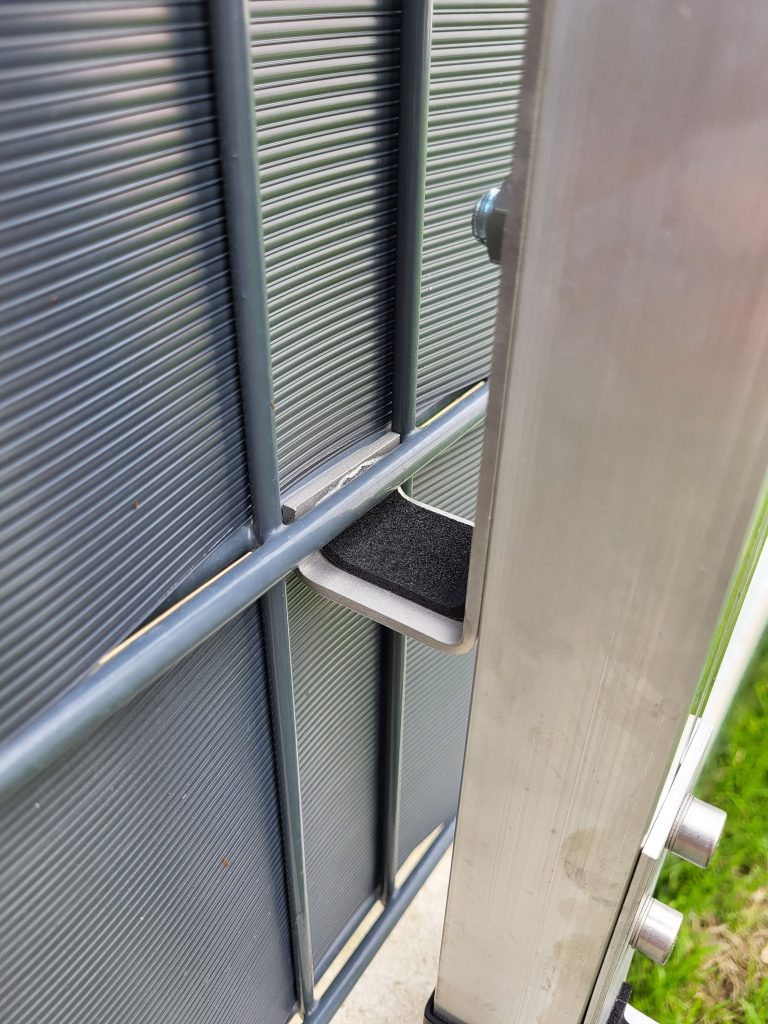

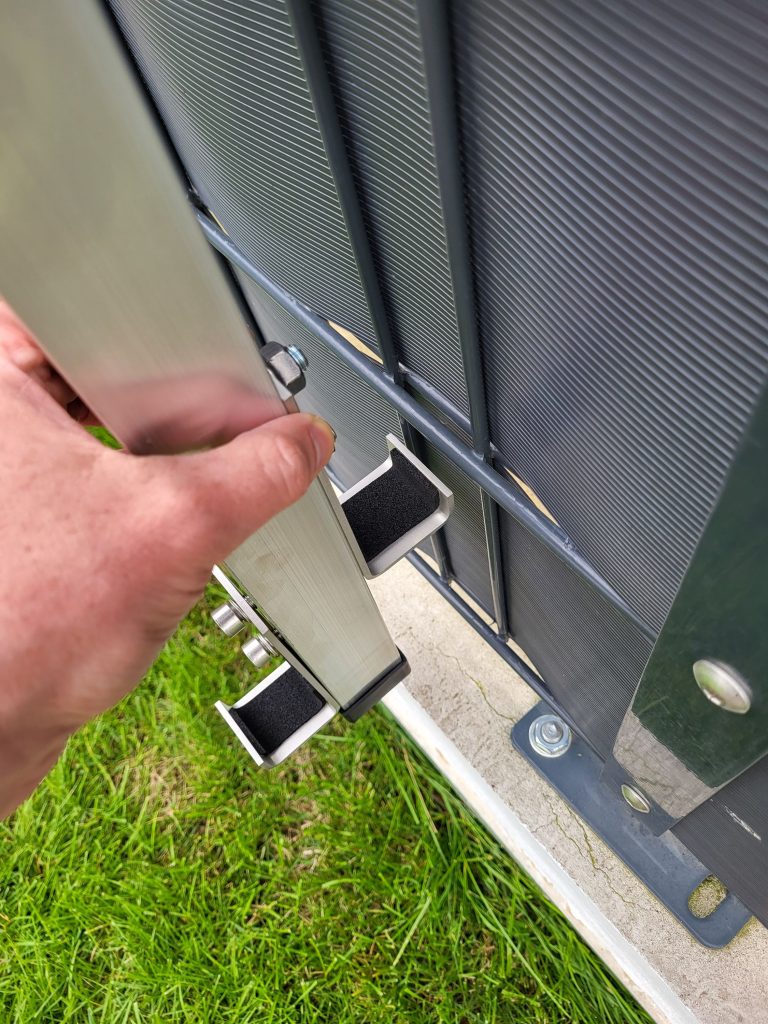

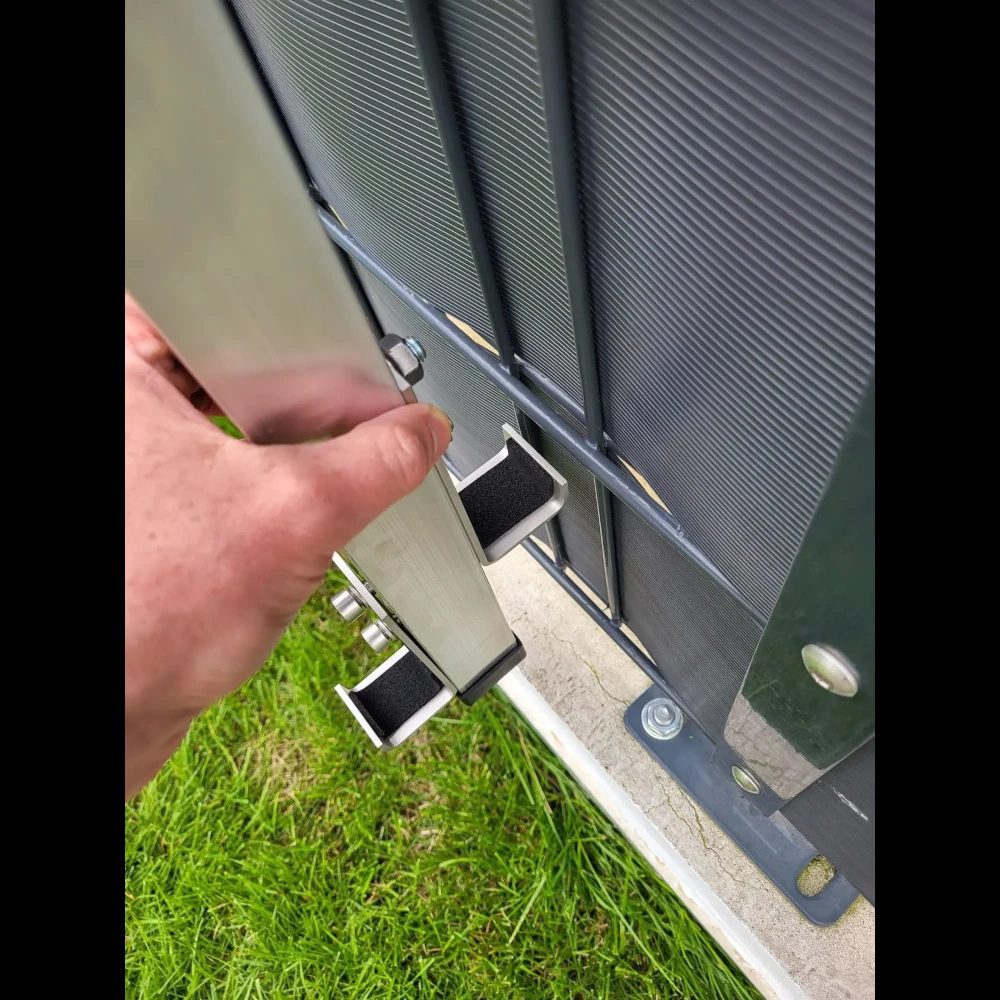

• 4 x L Haken Geländer 40mm mit Schutzstreifen
• 4 x Sechskantschrauben M10x65
• 4 x Sechskantschrauben M10x20
• 8 x Sperrzahnmutter M10

Befestigungs-Set Handlauf Querstrebe bis 50 mm

• 4 x L Haken Geländer 50mm mit Schutzstreifen
• 4 x Sechskantschrauben M10x70
• 4 x Sechskantschrauben M10x20
• 8 x Sperrzahnmutter M10

Set Klemmhalter enthalten:

• 8 x Klemmplatte
• 8 x Zylinderkopfschraube mit Innensechskant M8x40
• 4 x Sechskantschrauben M10 x 20 mm
• 8 x Sperrzahnmutter M8

Montageort für Wechselrichter

Befestige den Mikrowechselrichter deines Balkonkraftwerks direkt am PV Modul oder mit Hilfe eines MC4 Verlängerungskabels in der Nähe einer Schuko-Steckdose.

Technische und rechtliche Hinweise

Vor der Montage muss geprüft werden, ob das Produkt den statischen Anforderungen vor Ort entspricht. Bei Dachanlagen ist grundsätzlich die bauseitige Tragfähigkeit des Daches zu prüfen.

Anlagen dürfen nur von Personen montiert und in Betrieb genommen werden, die aufgrund ihrer fachlichen Eignung (z.B. Ausbildung oder Tätigkeit) bzw. Erfahrung die vorschriftsmäßige Durchführung gewährleisten können.

Nationale und ortsspezifische Bauvorschriften, Normen und Umweltschutzbestimmungen sind unbedingt einzuhalten.

Arbeitsschutz- und Unfallverhütungsvorschriften, entsprechende Normen sowie Vorschriften der Berufsgenossenschaft sind einzuhalten.

Die Montageanleitungen der Modulhersteller sind zu beachten.

Haftungsausschluss

Bei Nichtbeachtung unserer Montagevorschriften und Montageanleitungen und Nichtverwendung aller Systemkomponenten sowie beim Ein- und Ausbau von Bauteilen, die nicht über uns bezogen wurden, übernehmen wir für daraus resultierende Mängel und Schäden keine Haftung.
