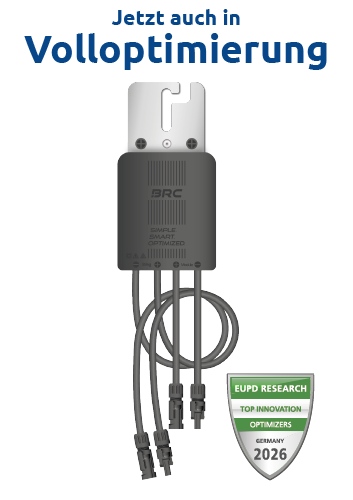

BRC Power Optimizer M605-M Leistungsoptimierer PV

BRC Power Optimizer M605-M PV Optimierer – mehr Ertrag mit Modul-Monitoring

Der BRC Power Optimizer M605-M optimiert die Leistung einzelner PV-Module und reduziert Ertragsverluste durch Teilverschattung, unterschiedliche Modulausrichtungen oder abweichende Modulneigungen. Das Ultra-Fast MPP-Tracking reagiert mit einer bis zu 20-fach schnelleren Regelung auf wechselnde Bedingungen und ermöglicht eine effiziente Nutzung der verfügbaren Solarenergie.

In Verbindung mit dem separat erhältlichen Gateway BRConnect 2.0 lassen sich die Leistungsdaten der angeschlossenen Module über die Power Manager App überwachen. Die Kommunikation erfolgt zuverlässig per Powerline direkt über die DC-Leitung – ohne zusätzliche Funkverbindung auf dem Dach.

Technik & Komponenten

• Eingangsspannungsbereich: 16–68 V DC
• Nennstrom: 16 A DC
• Kurzschlussstrom: 20 A DC
• Maximale Eingangsleistung: 605 W
• Maximaler Wirkungsgrad: 99,5 %
• Ausgangsspannungsbereich: 0–68 V DC
• Maximale Systemspannung: 1.000 V DC
• GaN-basierte Long-Life-Elektronik
• Powerline Communication über die vorhandene DC-Leitung
• Stäubli-MC4-Steckverbinder mit 0,16 m und 1,20 m Anschlusskabel

Installation & Anwendung

Der BRC M605-M wird direkt am PV-Modul montiert und mit einer M8-Schraube befestigt. Optional ist eine Rahmenmontage mit der separat erhältlichen BRClamp möglich. Dank der vormontierten Stäubli-MC4-Steckverbinder lässt sich der PV Optimierer sicher in die Modulverkabelung integrieren.

Beim Anschluss ist die vorgeschriebene Reihenfolge zu beachten: Zuerst werden die kurzen Kabel mit dem PV-Modul verbunden. Anschließend werden die langen Kabel strangseitig angeschlossen. Dabei muss jederzeit auf die korrekte Polarität geachtet werden.

Wichtiger Planungshinweis: Der M605-M darf nicht bei parallel geschalteten Strings eingesetzt werden. An dem jeweiligen MPP-Tracker darf nur ein einzelner String angeschlossen sein. Pro String können zwischen 1 und 25 Optimierer verwendet werden.

Monitoring mit BRConnect 2.0

Für die Anzeige der Modulperformance wird das separat erhältliche Gateway BRConnect 2.0 benötigt. Es empfängt die Daten der Optimierer per Powerline Communication und überträgt sie per WLAN oder Ethernet an die Power Manager App.

Die Powerline-Technologie nutzt die vorhandene DC-Verkabelung zur Datenübertragung. Dadurch ist keine zusätzliche Funkverbindung zwischen den PV Optimierern und dem Gateway erforderlich. Die Speicherung der Monitoring-Daten erfolgt laut Hersteller ausschließlich auf deutschen Servern.

Kompatibilität & Systemanforderungen

• Kompatibles Gateway: BRConnect 2.0
• Mindestens 1 Optimierer pro String
• Maximal 25 Optimierer pro String
• Maximale Länge der String-Verkabelung: 300 m
• Maximale Systemspannung: 1.000 V DC
• Parallele Strings an einem MPP-Tracker sind nicht zulässig

Weitere Lösungen des Herstellers findest du in unserer BRC-Kategorie bei venturama Solar.

Ertrags- & Kostenvorteile

Durch die Optimierung auf Modulebene können auch PV-Module mit unterschiedlichen Ertragsbedingungen ihre verfügbare Leistung besser in das Gesamtsystem einbringen. Das ist besonders bei Teilverschattung, verschiedenen Dachausrichtungen oder abweichenden Modulneigungen von Vorteil.

Der maximale Wirkungsgrad von 99,5 % und die integrierte Stand-by-Funktion unterstützen einen effizienten Betrieb. So kann der M605-M dazu beitragen, den Energieertrag der PV-Anlage langfristig zu verbessern und die vorhandene Dachfläche effektiver zu nutzen.

Lieferumfang

• 1 × BRC Power Optimizer M605-M
• Vormontierte DC-Anschlusskabel mit Stäubli-MC4-Steckverbindern

Hinweis: Das Gateway BRConnect 2.0, die optionale BRClamp und weiteres Montagematerial sind nicht im Lieferumfang enthalten.

Technische Daten im Überblick

• Produktart: PV-Leistungsoptimierer
• Modell: BRC Power Optimizer M605-M
• Eingangsspannungsbereich: 16–68 V DC
• Nennstrom: 16 A DC
• Kurzschlussstrom: 20 A DC
• Maximale Eingangsleistung: 605 W
• Ausgangsspannungsbereich: 0–68 V DC
• Ausgangsleistungsbereich: 0–605 W
• Maximaler Wirkungsgrad: 99,5 %
• Maximale Systemspannung: 1.000 V DC
• Überspannungskategorie: II
• Schutzklasse: II
• Abmessungen: 78 × 145 × 22 mm
• Gewicht: 500 g
• Befestigung: M8-Schraube, optional BRClamp
• Anschlusskabellängen: 0,16 m / 1,20 m
• Steckverbinder: Stäubli MC4
• Leiterquerschnitt: 4,0 mm²
• Schutzart: IP68
• Betriebstemperatur: –40 °C bis +85 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Kommunikation: Powerline Communication
• Optimierer pro String: 1–25
• Maximale String-Verkabelung: 300 m
• Garantie: 25 Jahre

Nutze die verfügbare Leistung jedes einzelnen Solarmoduls und reduziere Ertragsverluste durch Verschattung oder unterschiedliche Ausrichtungen. Mit dem BRC M605-M machst du deine PV-Anlage transparenter, effizienter und bereit für langfristig hohe Solarerträge.
