30,68 € inkl. 0% MwSt. gemäß §12 Abs. 3 UStG.
zzgl. Versandkosten
Lieferung in ca.: 2-4 Arbeitstagen
Innerhalb der angegebenen Zeit erfolgt
die Übergabe an den Versanddienstleister.
Arbeitstage: Mo-Fr, Feiertage ausgenommen.
Vorrätig (kann nachbestellt werden)

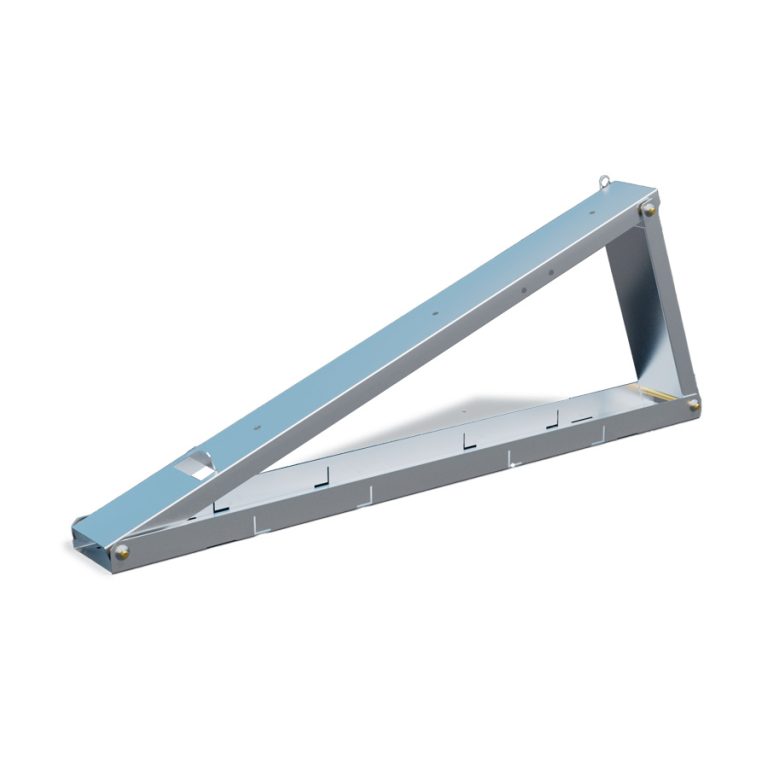

Flachdach-Aufständerung aus Aluminium mit Neigungswinkeln von 35° für die Befestigung von PV-Modulen
Die Modulbefestigung erfolgt mit Mittelklemmen, Endklemmen und M8 Zylinderkopfschrauben, je nach Aufbau
| Gewicht | 2 kg |
|---|---|
| Größe | 1200 × 110 × 45 mm |
| Manufacturer | venturama Solar |
Mit Aufständerung können Sie Ihre Module ohne zusätzliche Montageschienen montieren. Die Befestigung erfolgt mit Auflast, zum Beispiel mit Beton-Beton-Pflastersteinen oder mechanisch.
Die Befestigung ist zudem leicht und lässt sich bei Bedarf auch gut transportieren, das ist etwa interessant, wenn Sie Ihr Balkonkraftwerk und die PV-Module bei einem Umzug mitnehmen möchten.
Wenn Sie lieber ein komplettes Set für die Befestigung von einem oder mehr PV Modulen bestellen möchten, finden Sie hier unser Angebot an FlatFlex Sets für PV Module.
Klemmen und Schrauben sind nicht Teil dieses Produkt und können separat erworben werden.

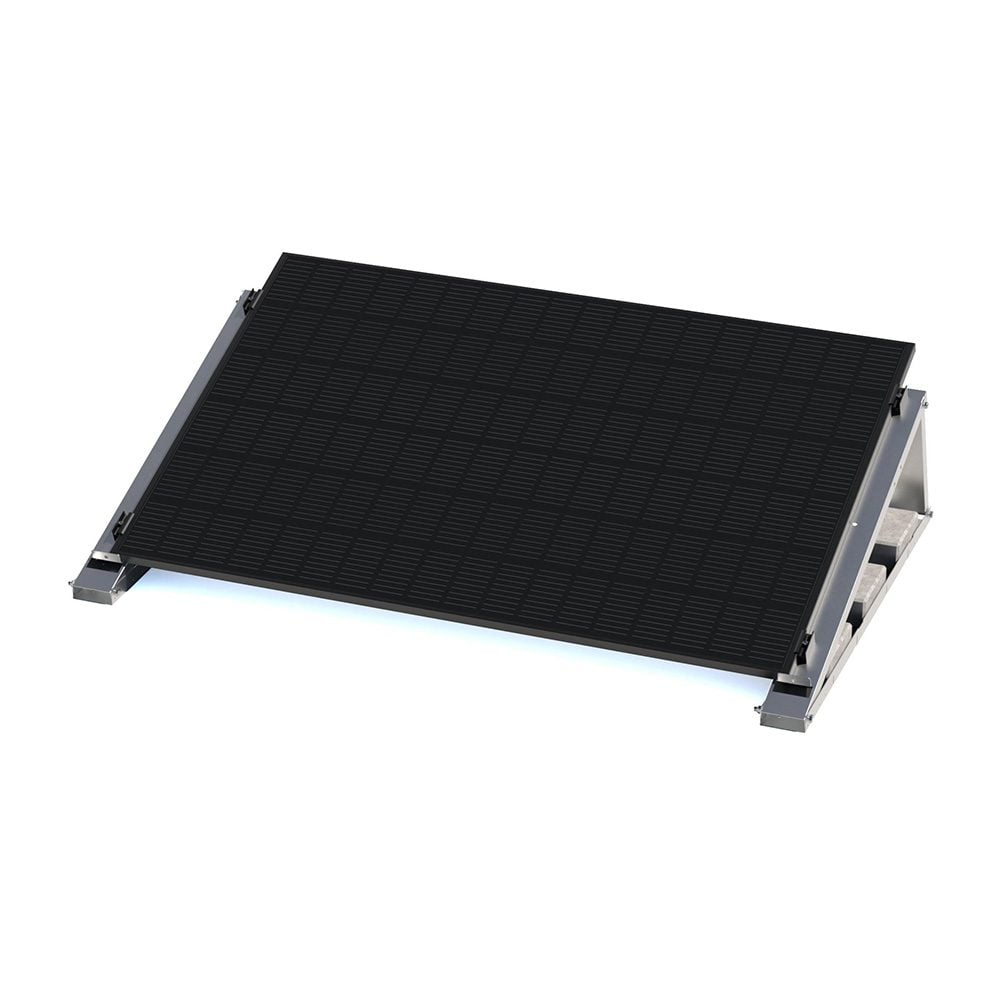

Je nach Neigungswinkel der FlatFlex Aufständerung verändert sich die Höhe deines PV Moduls.
In der Übersicht findest du die Modulhöhen nach Neigungswinkel gemessen an der Oberkante des Panels.
| Neigungswinkel FlatFlex | Modulhöhe (Oberkante) |
| 20° | Ca. 49 cm |
| 15° | Ca. 39 cm |
| 10° | Ca. 29 cm |

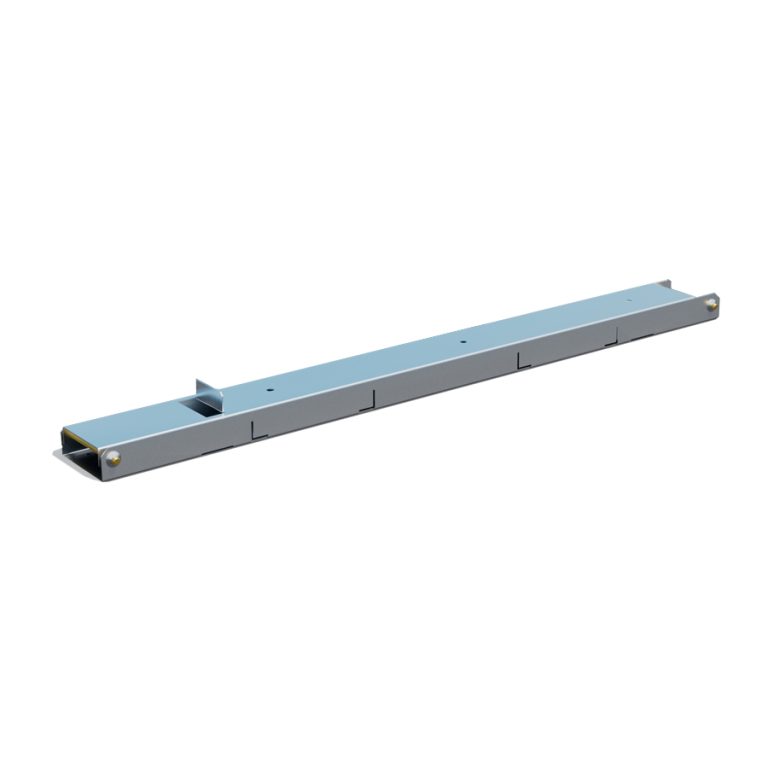

Die vormontierte Aufständerung wird mithilfe eines Stahlbolzens aufgebaut und mit Federsplint verriegelt. Der Bolzen und Splint sind im Lieferumfang enthalten.
Die Auflast (Beton-Pflastersteine 200x100x100mm) wird entweder direkt in der unteren Schiene eingelegt oder mithilfe der Auflast-Winkels flächig eingelegt.
Passende EPDM-Abschnitte, diagonale Verbindungsleisten und Zubehör finden Sie in unserem Shop.
Die PV-Modulklemmen werden M8 Zylinderkopfschrauben in den eingebrachten Gewinden befestigt.
Bitte beachten: Die Zylinderkopf-Schraubenlänge muss immer 10 bis 15 mm länger als die Modul-Rahmenhöhe gewählt werden!
Beispiel: Bei einer Modul-Rahmenhöhe von 30 mm, bitte Zylinderkopfschrauben in 40 bis 45 mm Länge bestellen.
