PV Montageset für Flachdächer für 1 PV Module

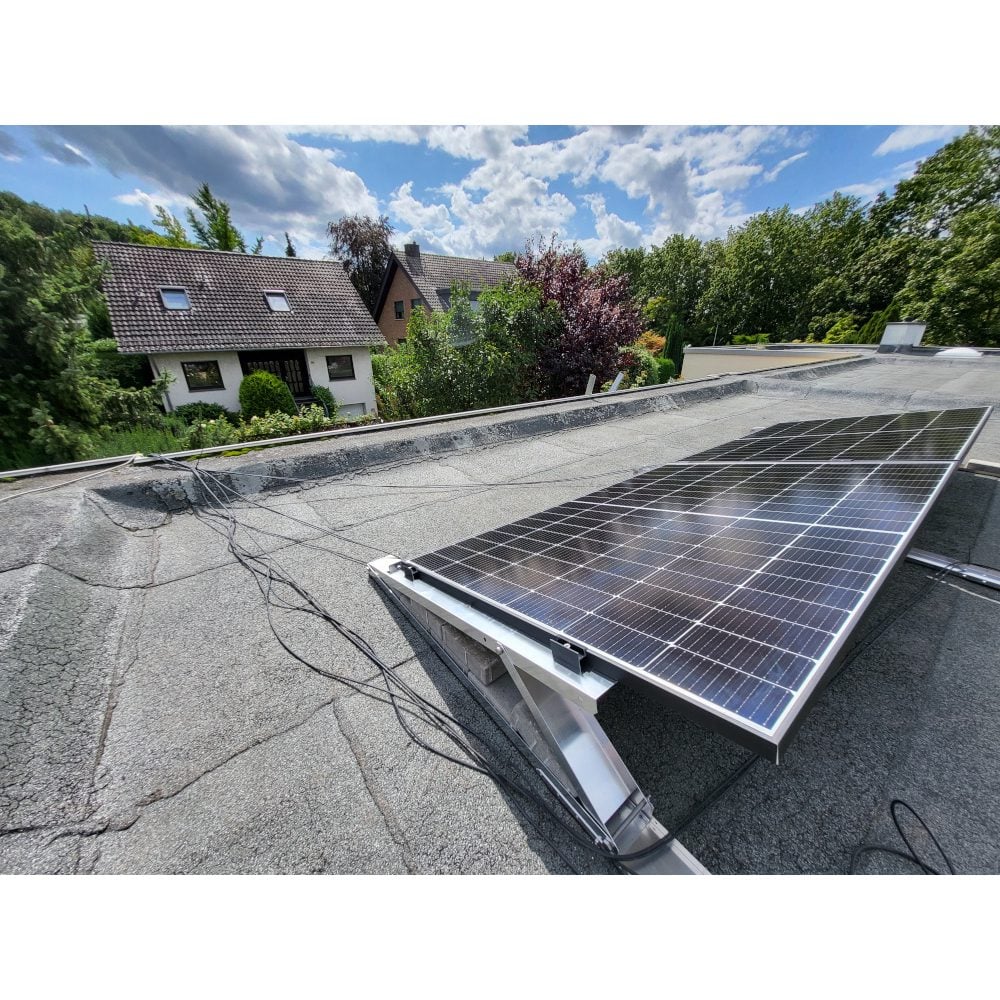

FlatFlex ist unsere universelle Lösung für die Aufständerung von PV Modulen auf einem Flachdach. Ideal für die Module Ihres Balkonkraftwerkes oder anderen PV-Anlage.
Unser System ist sehr „Montagefreundlich“ und lässt sich einfach verwenden. Es werden keine zusätzlichen Montageschienen benötigt. Die Aufständerung ist leicht und somit für den Transport geeignet, das ist besonders bei Balkonkraftwerken interessant, die Sie bei einem Umzug mitnehmen möchten.

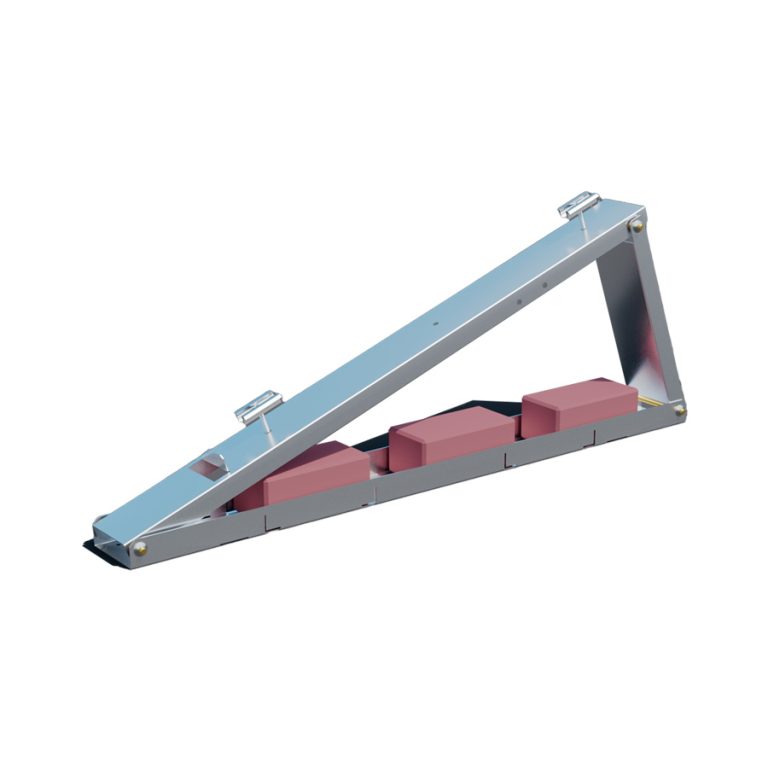

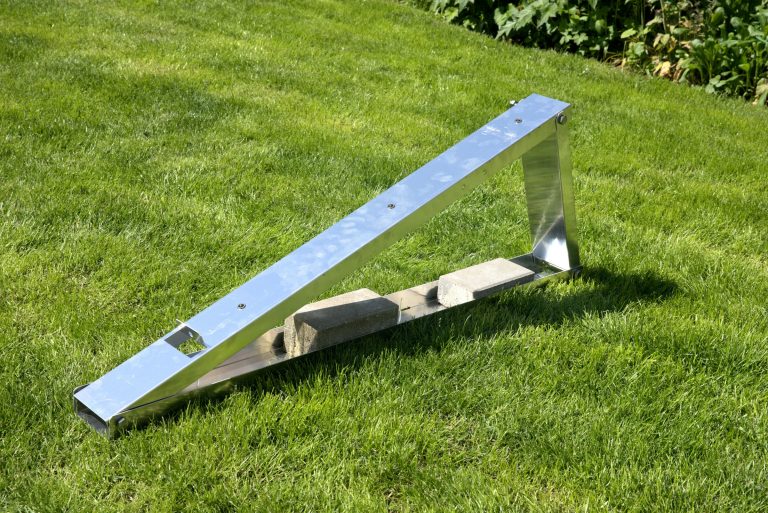

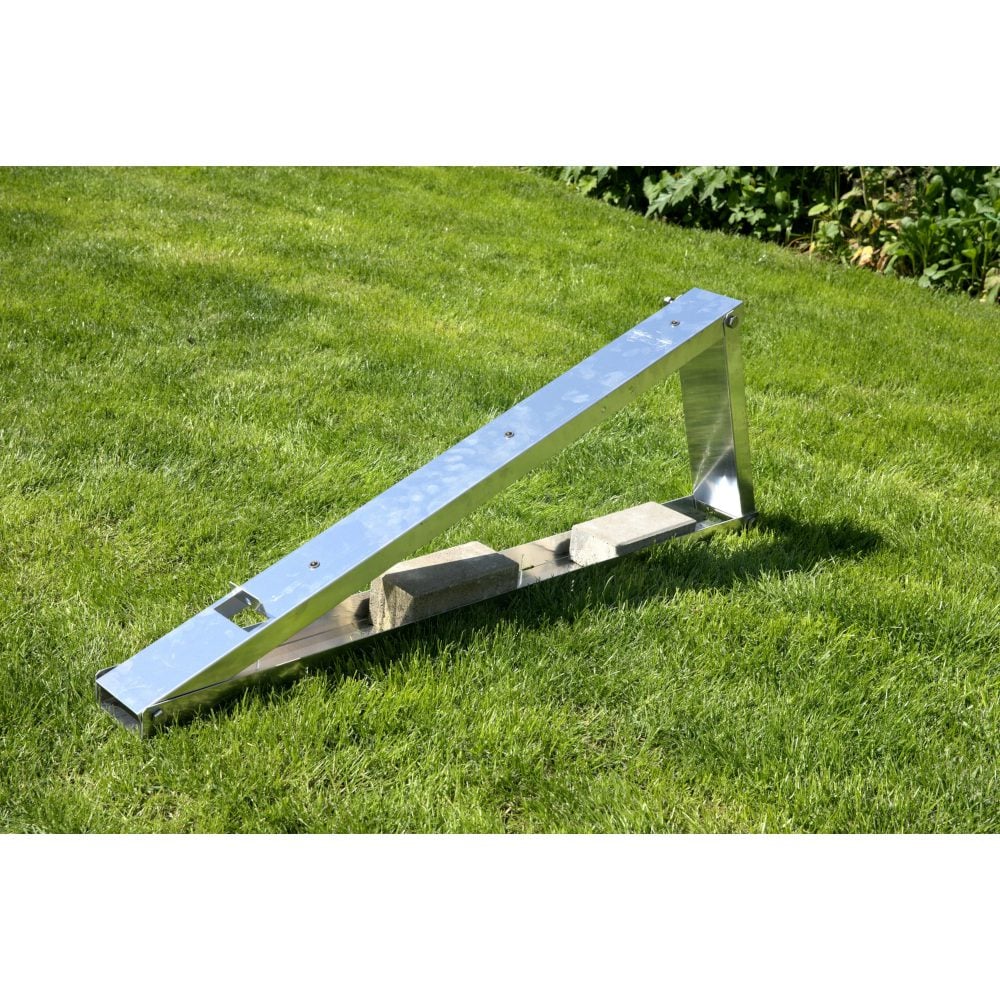

Die Befestigung der Aufständerung erfolgt durch Auflast und kann zum Beispiel mit Beton-Pflastersteinen oder auch mechanisch erfolgen.
Der Neigungswinker der Aufständerung liegt bei 35°

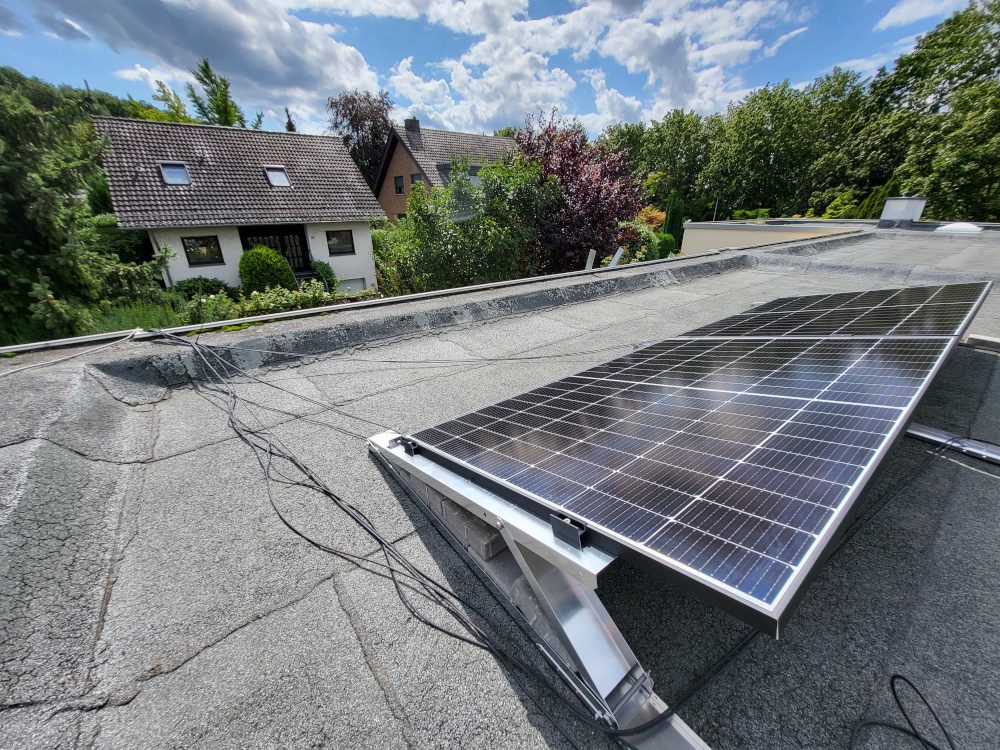

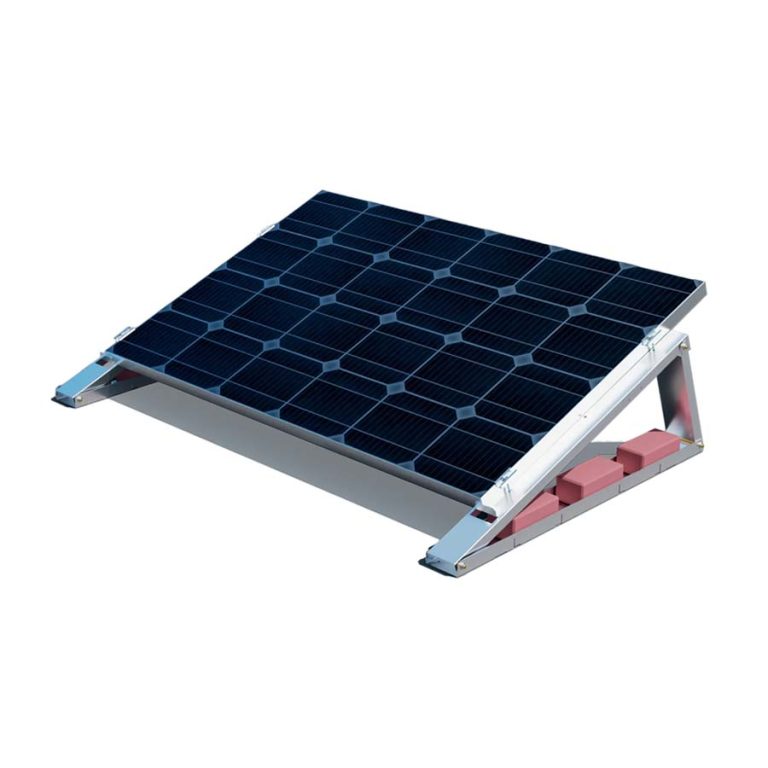

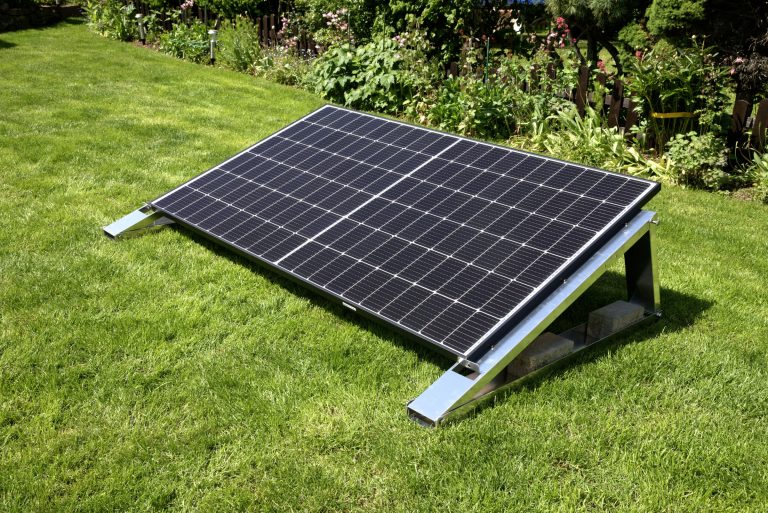

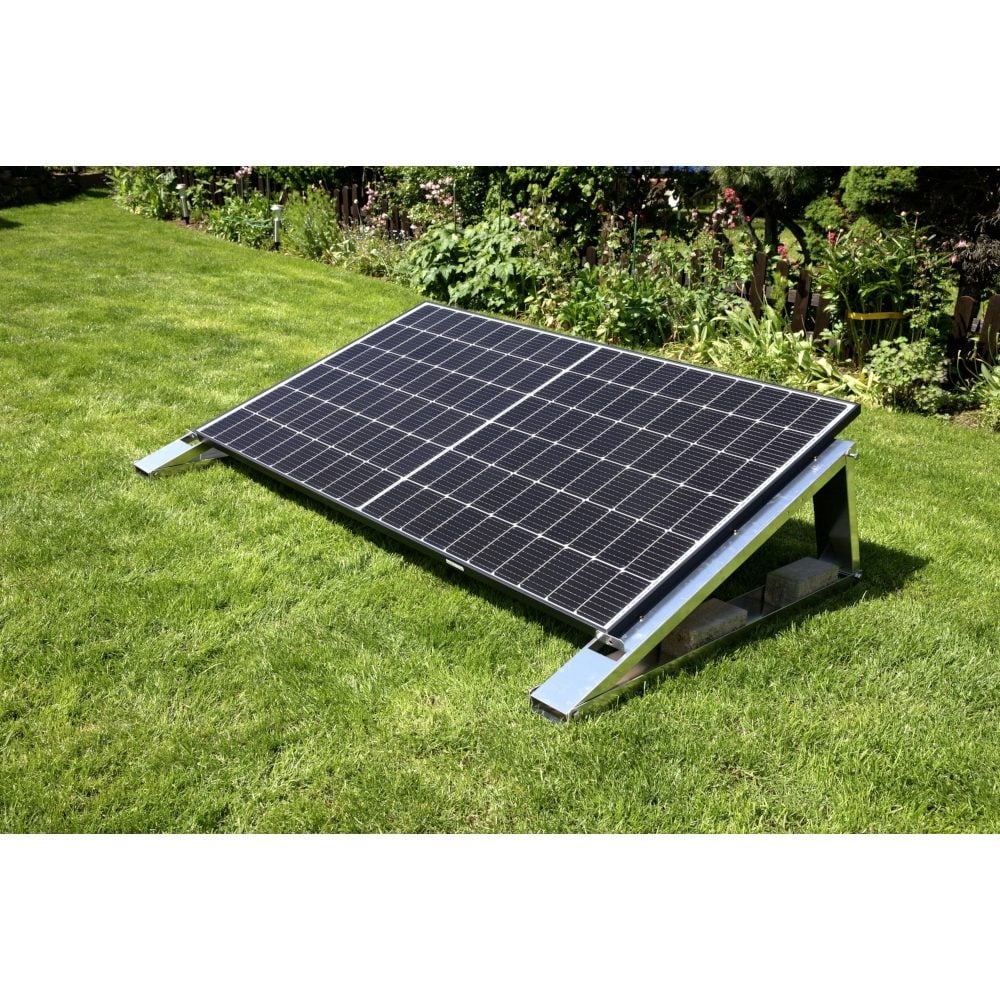

Die Montage der Module erfolgt quer, siehe Bild mit Anwendungsbeispiel.

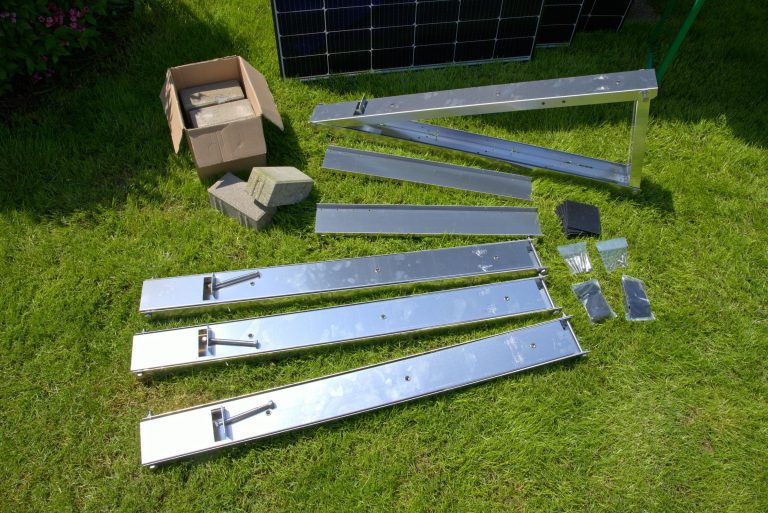

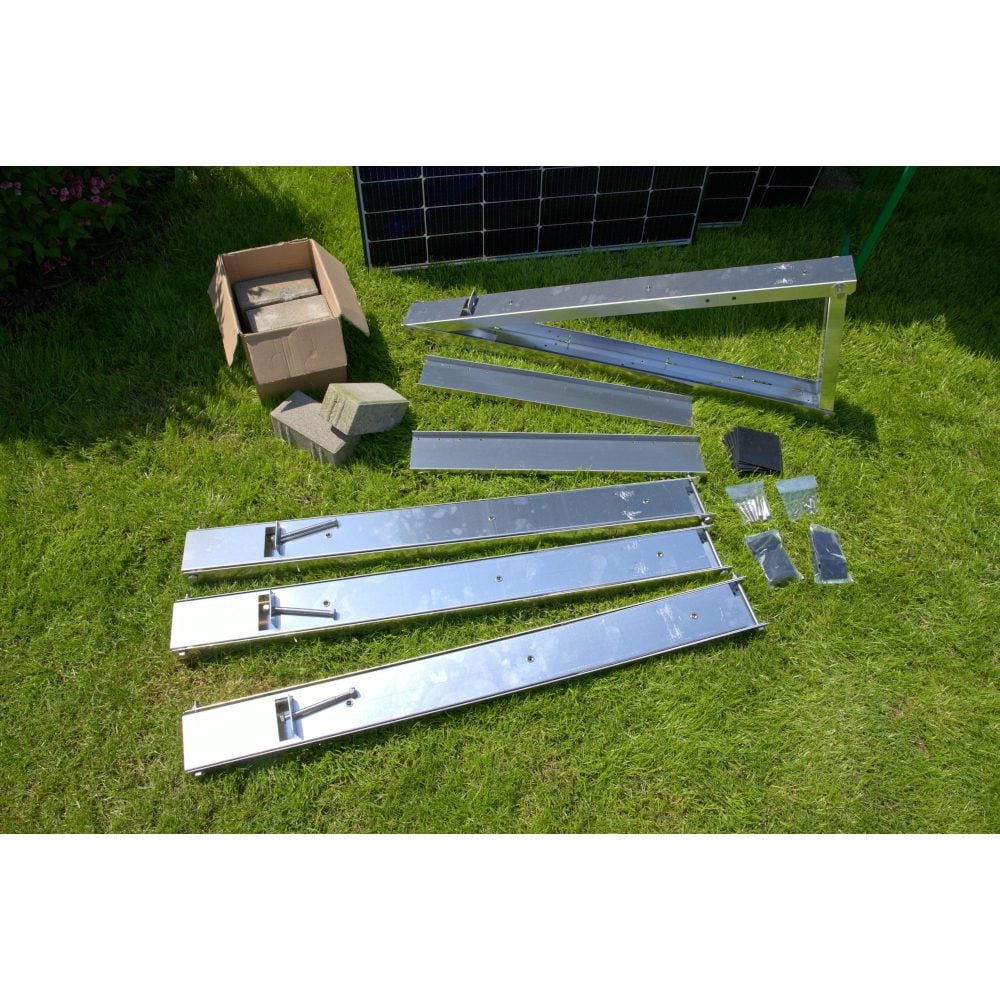

Flachdach-Aufständerung Set beinhaltet:
- 2 x FlatFlex Flachdach-Aufständerung
- 2 x FlatFlex Bautenschutz, 110x110mm, 3 Stück
- 4 x Zylinderkopfschraube 45 mm

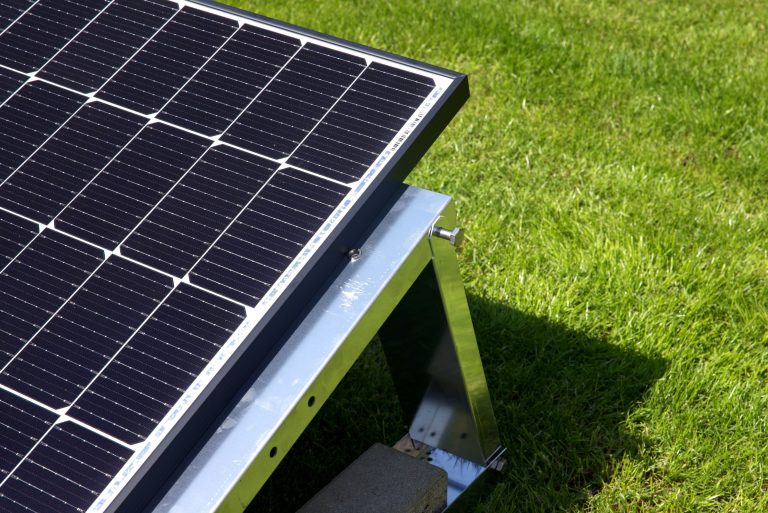

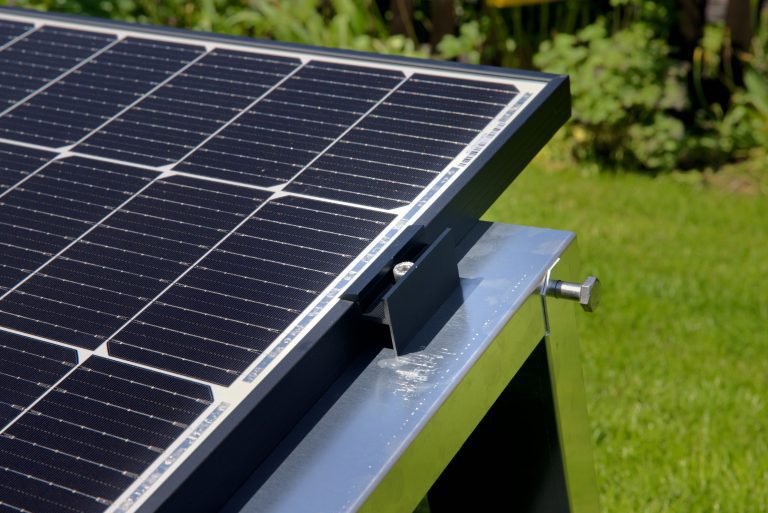

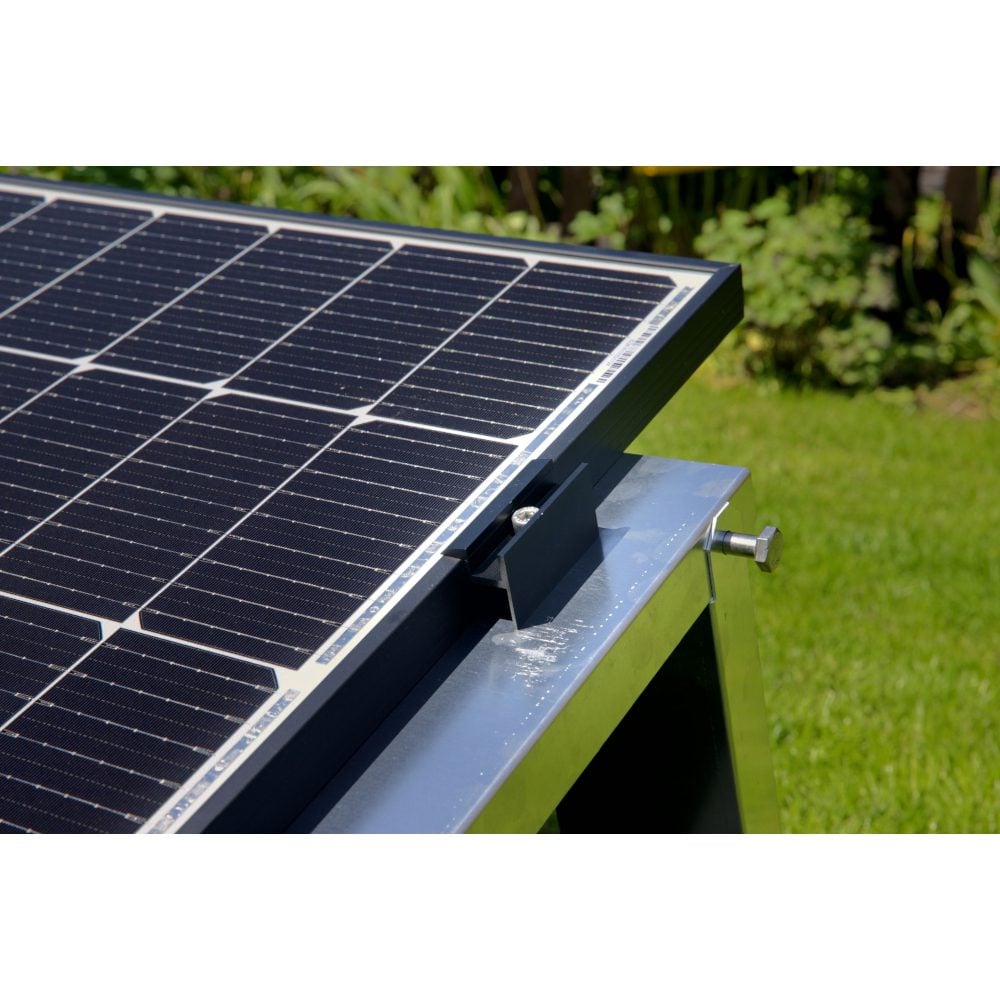

- 4 x Endklemme 30 mm
Das Set kann durch einzelne Teile erweitert werden, diese finden Sie finden im Bereich PV Unterkonstruktion Aufständerung.
PV Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Komplettanlagen wie Balkonkraftwerke mit PV Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.
Die Schnittkanten der Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.
Montagehinweis: Aufbauhöhe mit Modul
Je nach Neigungswinkel der FlatFlex Aufständerung verändert sich die Höhe deines PV Moduls.
In der Übersicht findest du die Modulhöhen nach Neigungswinkel gemessen an der Oberkante des Panels.
| Neigungswinkel FlatFlex | Modulhöhe (Oberkante) |
| 20° | Ca. 49 cm |
| 15° | Ca. 39 cm |
| 10° | Ca. 29 cm |
