Flachdach-Aufständerung – „Flat-Flex“-Set – für 1 x PV-Modul
Artikelnummer: 3134
60,77 €
Inkl. 0% Mwst. nach UStG §12 Absatz 3
zzgl. Versandkosten

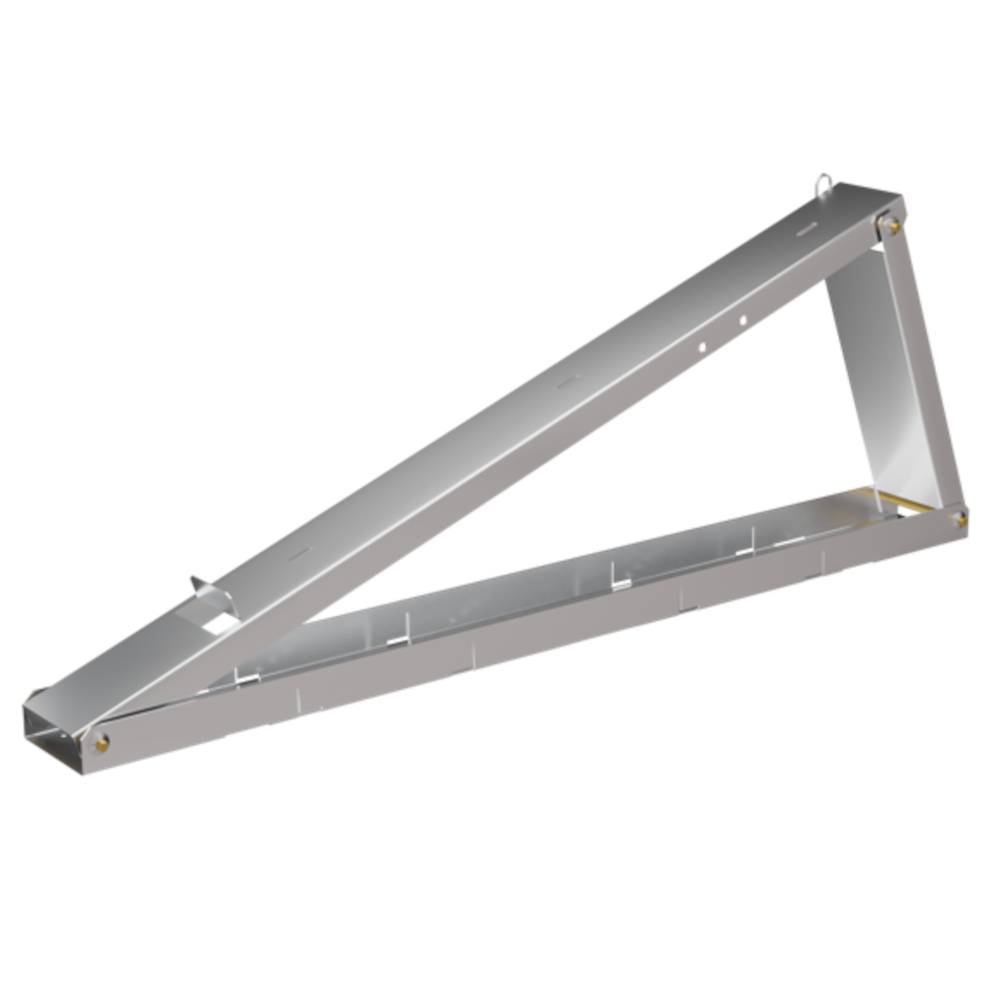

PV Flachdach Montagesystem FlatFlex
FlatFlex Montagesystem für 1 PV Module mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.
Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen.

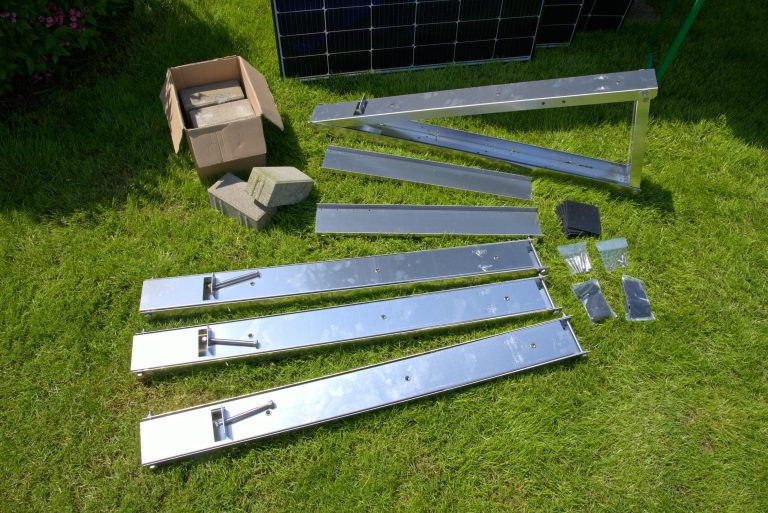

FlatFlex PV Montageset – Inhalt
- 2 x FlatFlex Flachdach-Aufständerung
- 2 x FlatFlex Bautenschutz 110x110mm, je 3 Stück
- 4 x Zylinderkopfschraube 45mm
- 4 x 30mm Endklemme schwarz

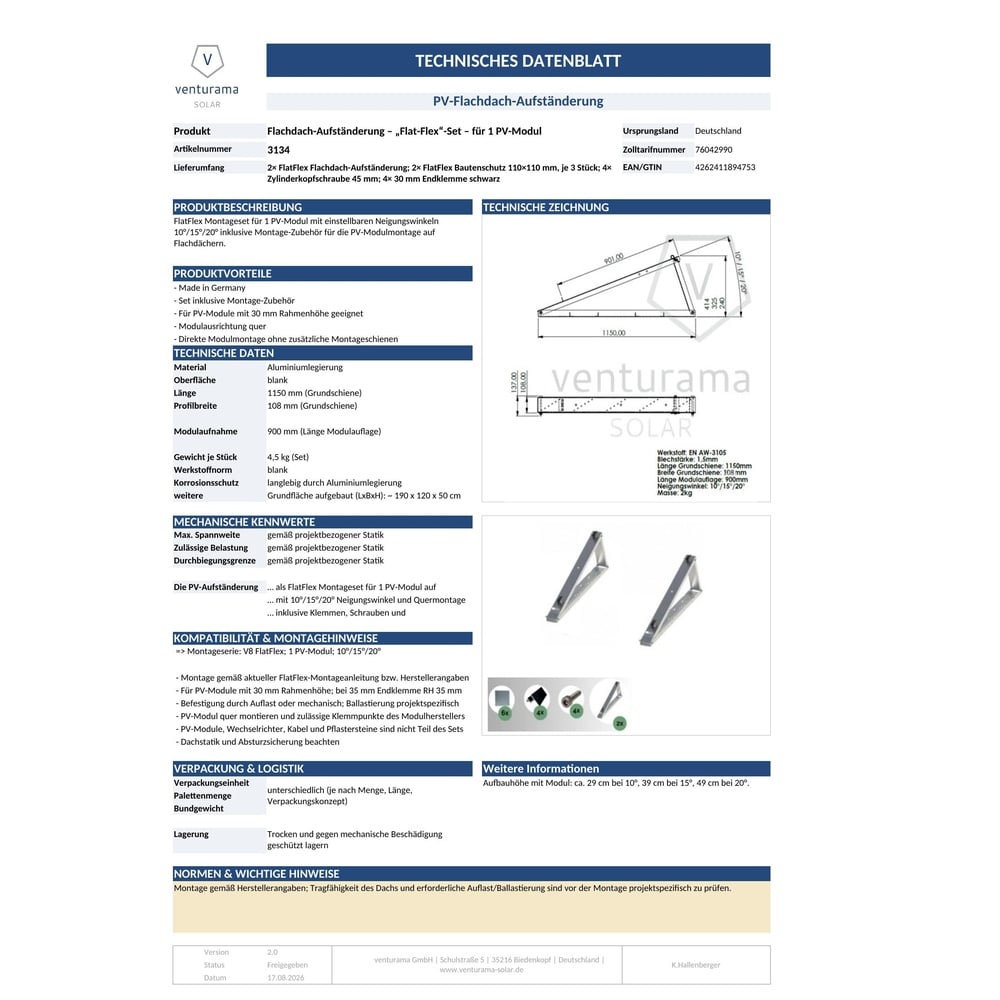

Technische Daten
- Neigungswinkel: 10°/15°/20°
- Modulausrichtung: quer
- Werkstoff: EN AW-3105 (AlMn0,5Mg0,5)
- Blechstärke: 1,5 mm
- Länge Grundschiene: 1150 mm
- Breite Grundschiene: 115 mm
- Länge Modulauflage: 900 mm
- Gewicht des Sets: 4,5 kg

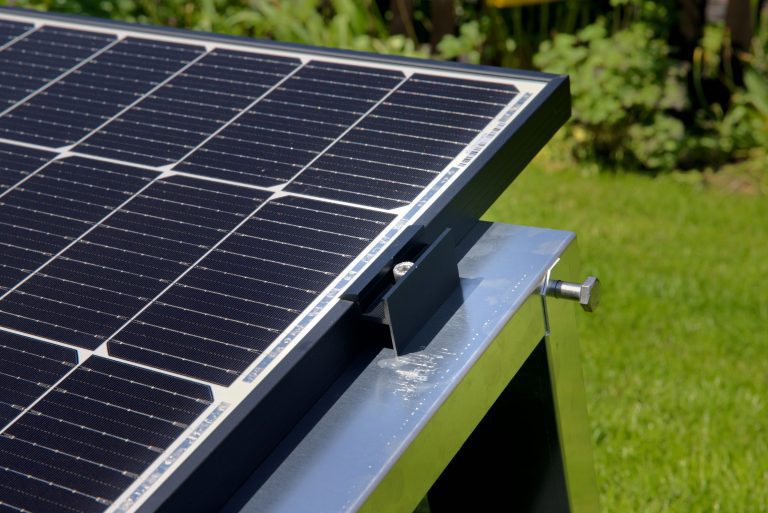

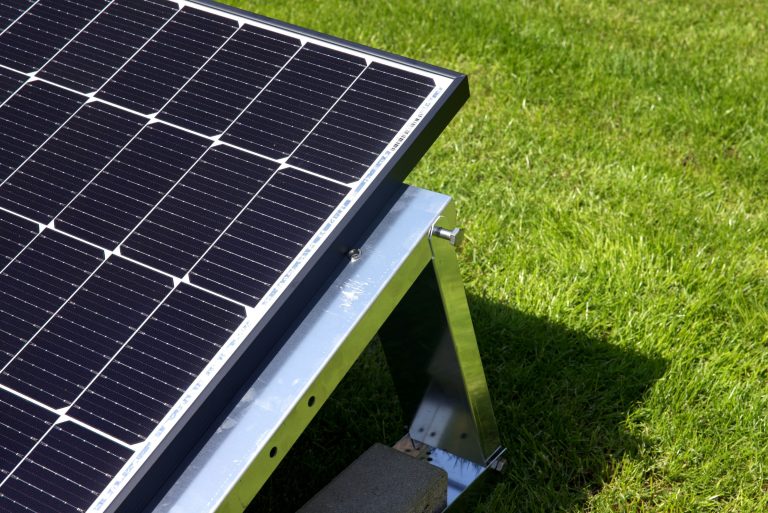

- Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
- Grundfläche aufgebaut (LxBxH): ~ 190 x 120 x 50 cm
Vorrätig (kann nachbestellt werden)
Lieferung in ca.: 2-7 Arbeitstagen
Angebote für Großabnehmer
Profitieren Sie von attraktiven Konditionen
Effizient, robust und ästhetisch
für maximale Solarerträge
Das JA Solar 460W bifaziale Glas-Glas-Modul verbindet hohe Leistung mit langlebiger Qualität. Es nutzt Sonnenlicht von beiden Seiten und steigert so den Energieertrag um bis zu 10 %. Auch bei indirekter Strahlung bleibt der Stromfluss konstant. Durch die präzise Zellverschaltung werden Leistungsverluste reduziert und du holst mehr aus jeder Dachfläche heraus.Lieferumfang & Technische Details

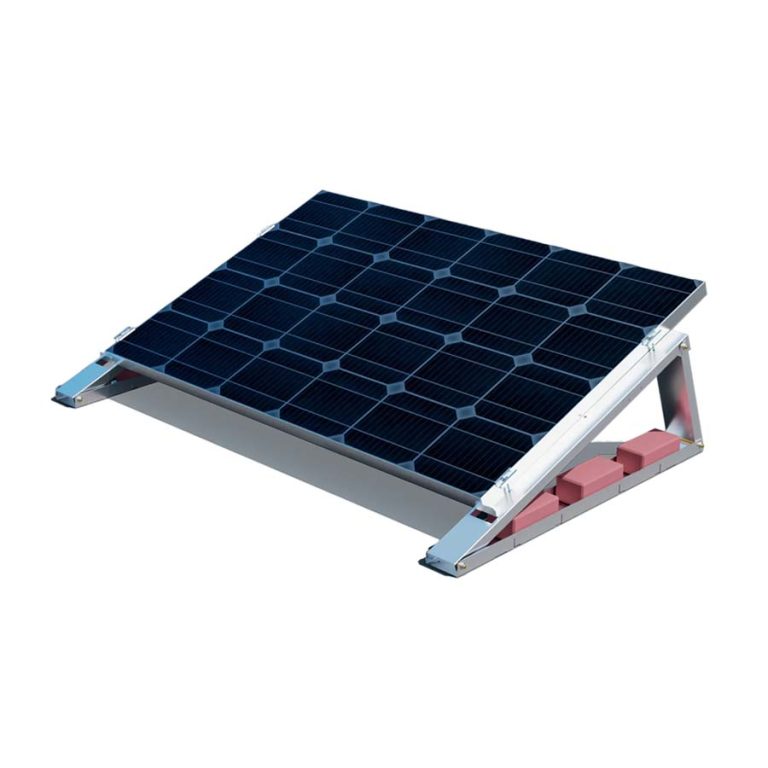

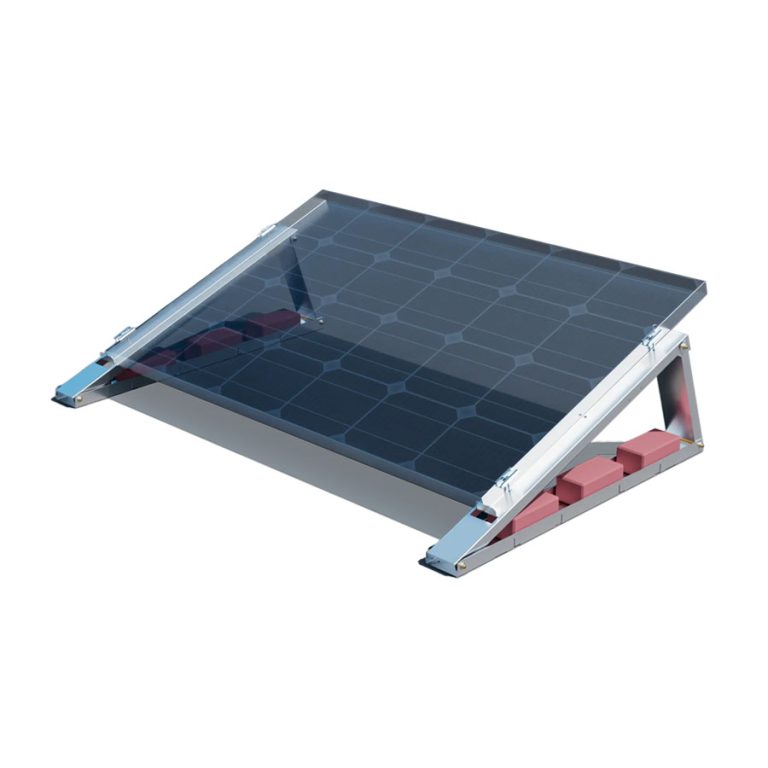

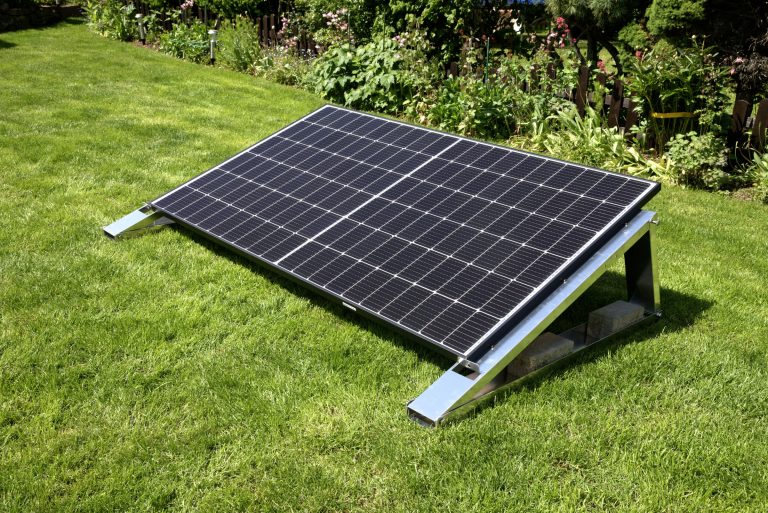

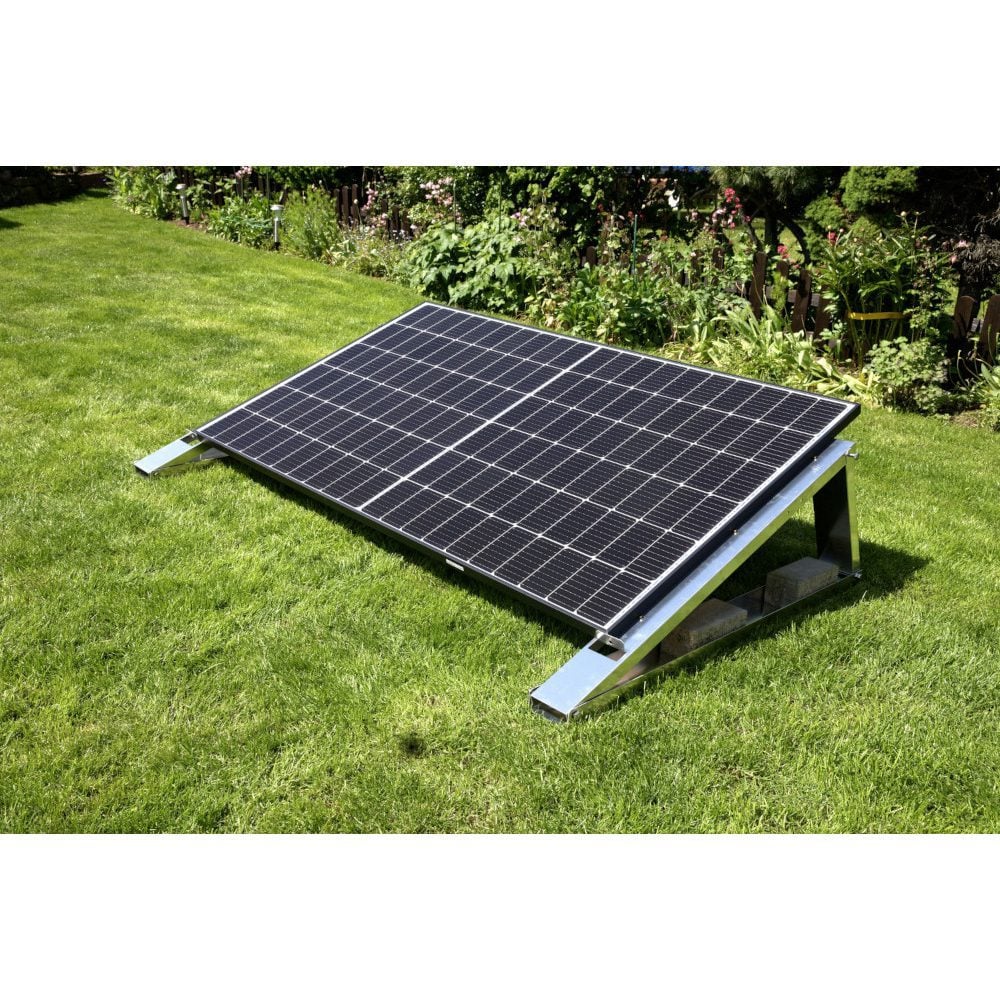

Montageset für Flachdächer – Aufständerung für 1 PV Module

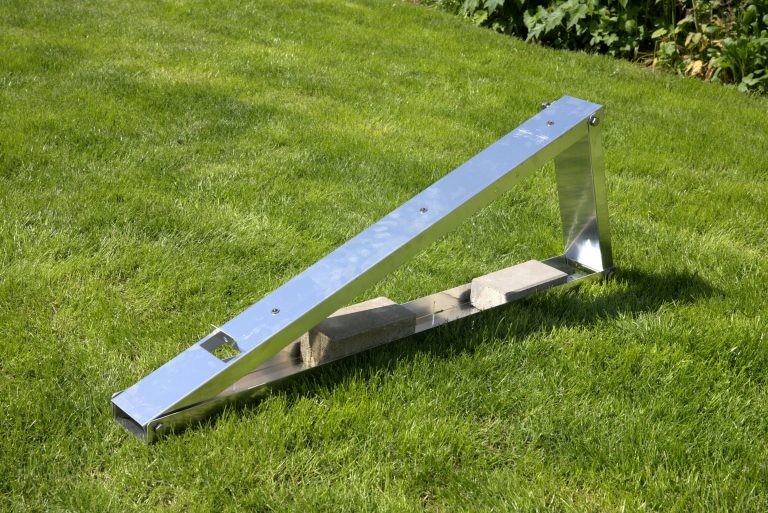

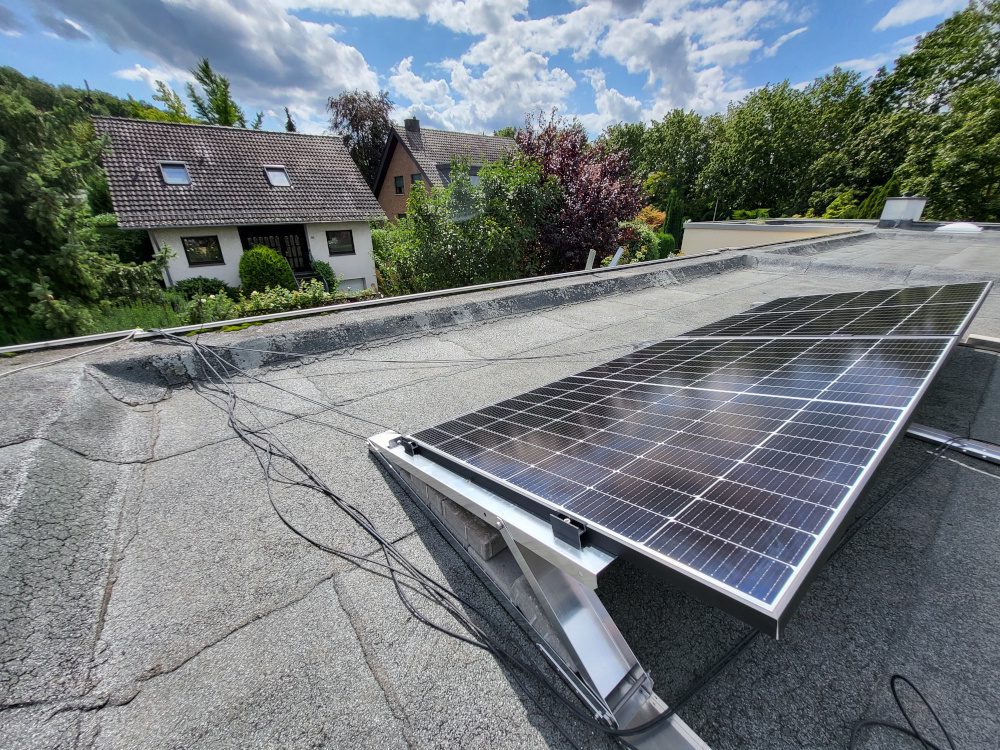

FlatFlex ist unser Montagesystem für Flachdächer. Einfach zu montieren, benötigt man keine zusätzlichen Montageschienen. Das System ist leicht und damit auch für den Transport geeignet, gut, wenn Sie mit Ihrem oder Kleinkraftwerk einmal umziehen müssen.

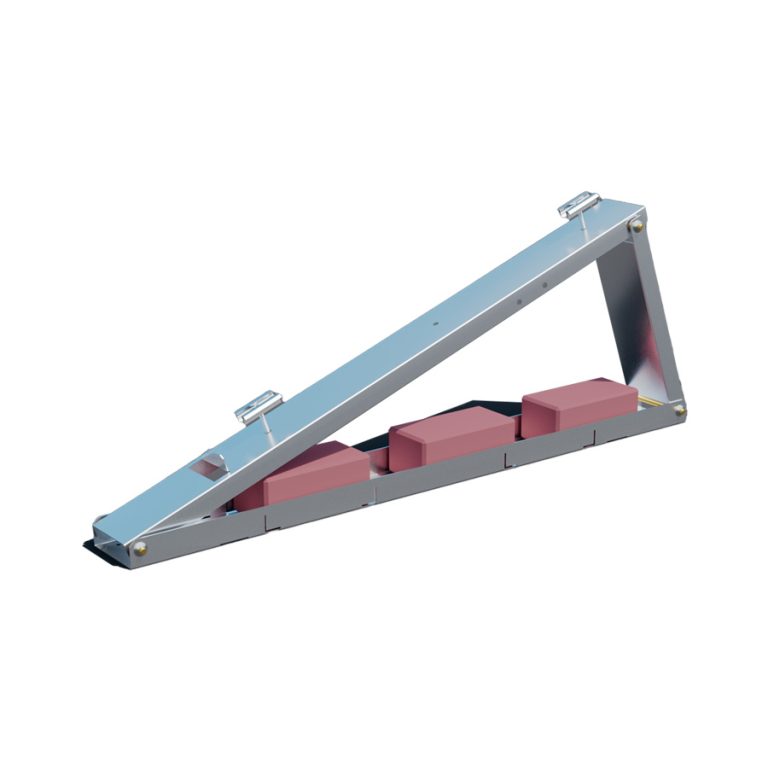

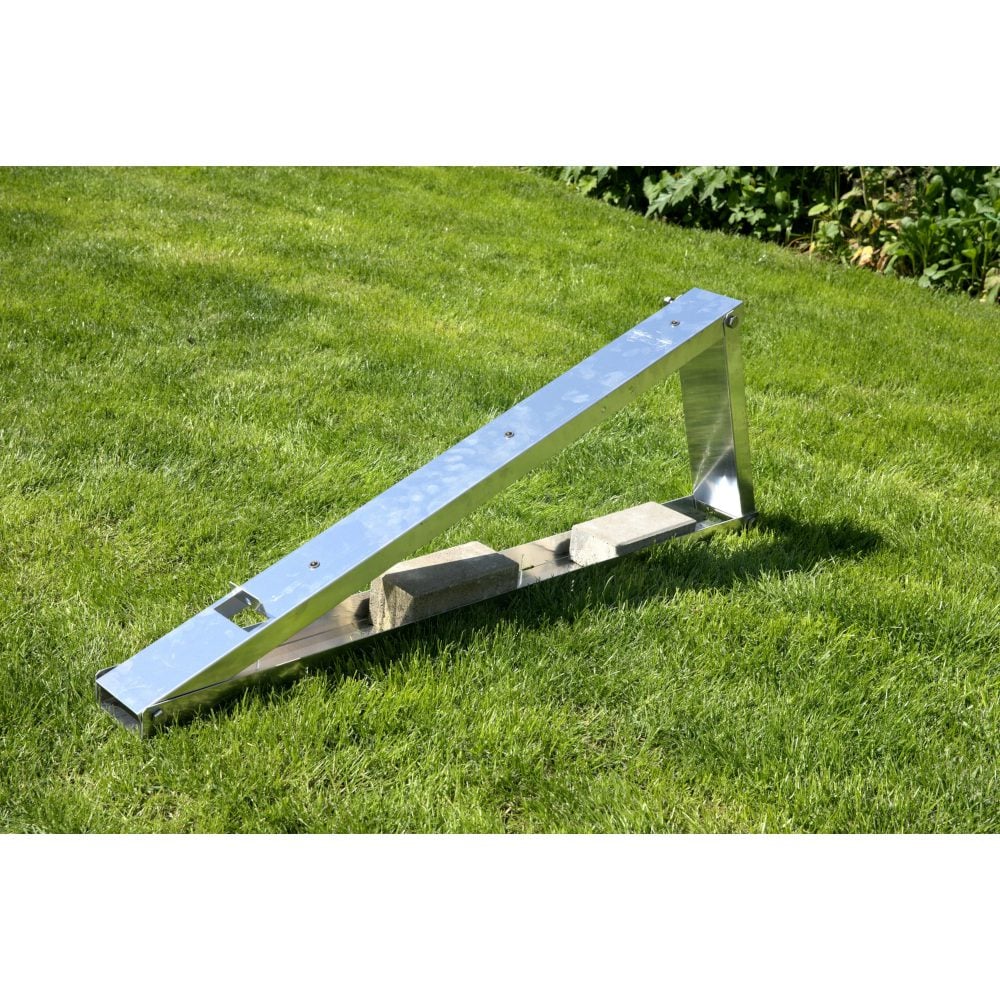

Es sind 3 unterschiedliche Neigungswinkel einstellbar (10°/15°/20°), die Befestigung erfolgt durch Auflast, zum Beispiel mithilfe von Beton-Pflastersteinen oder mechanisch. Die Module werden mit dieser Aufständerung quer montiert.
Die Module werden mit dieser Aufständerung quer montiert.

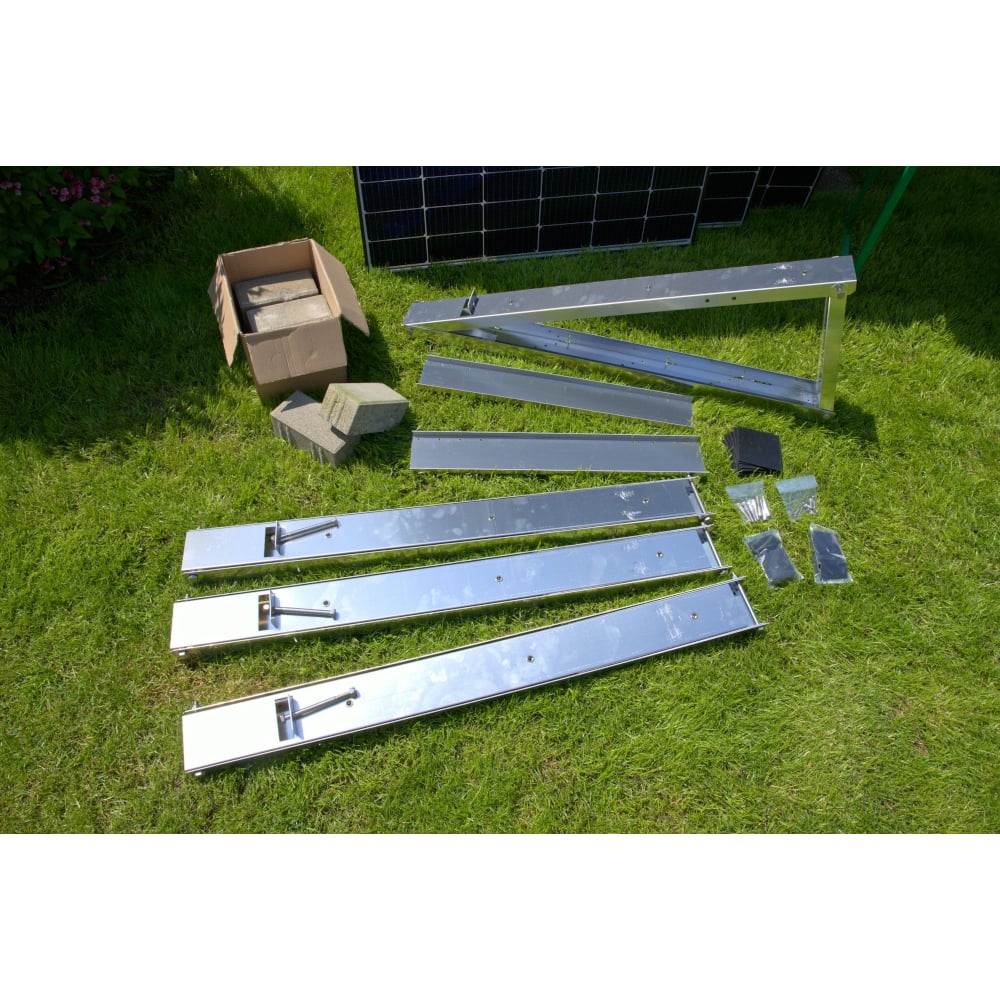

Flachdach-Aufständerung Set
- 2 x FlatFlex Flachdach-Aufständerung
- 2 x FlatFlex Bautenschutz 110×110 mm, je 3 Stück
- 4 x Endklemme schwarz 30 mm
- 4 x Zylinderkopfschraube 45mm
Das Set kann durch einzelne Teile erweitert werden, diese finden Sie finden im Bereich PV Unterkonstruktion Aufständerung.
Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.
Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.
Montagehinweis: Aufbauhöhe mit Modul
Je nach Neigungswinkel der FlatFlex Aufständerung verändert sich die Höhe deines PV Moduls.
In der Übersicht findest du die Modulhöhen nach Neigungswinkel gemessen an der Oberkante des Panels.
| Neigungswinkel FlatFlex | Modulhöhe (Oberkante) |
| 20° | Ca. 49 cm |
| 15° | Ca. 39 cm |
| 10° | Ca. 29 cm |
Platzbedarf der Basis (Flachdach-Aufständerung)
Die folgenden Tabellen zeigen, wie viel Fläche auf dem Flachdach für die Basis der Aufständerung benötigt wird – abhängig von der Anzahl der Module und der gewählten Anordnung. Angegeben sind Länge (L) und Breite (B) der Aufstellfläche in Millimetern sowie die Fläche in m².

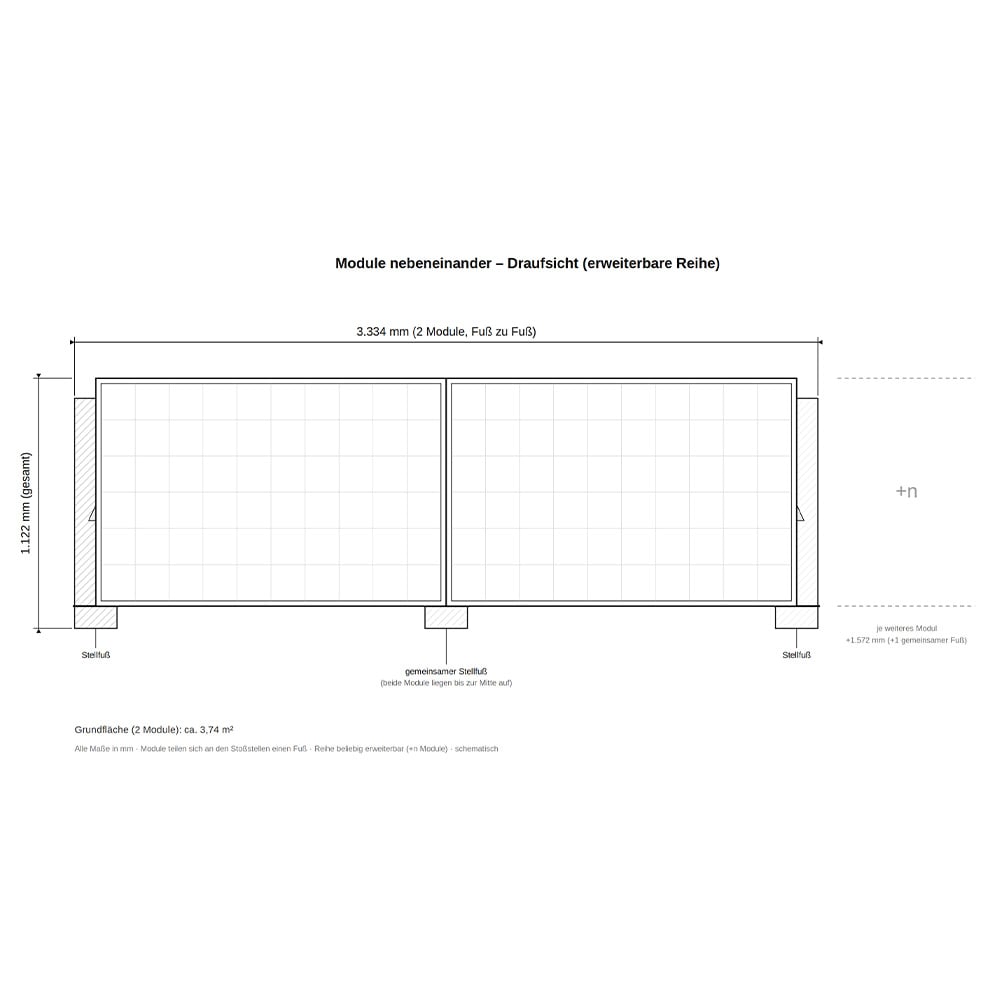

Module nebeneinander (1 Reihe)
| Anzahl Module | Länge L (mm) | Breite B (mm) | Fläche (m²) |
|---|---|---|---|
| 1 | 1.762 | 1.122 | 1,98 |
| 2 | 3.544 | 1.122 | 3,98 |
| 3 | 5.326 | 1.122 | 5,98 |
| 4 | 7.108 | 1.122 | 7,98 |
| 5 | 8.890 | 1.122 | 9,97 |
| 6 | 10.672 | 1.122 | 11,97 |

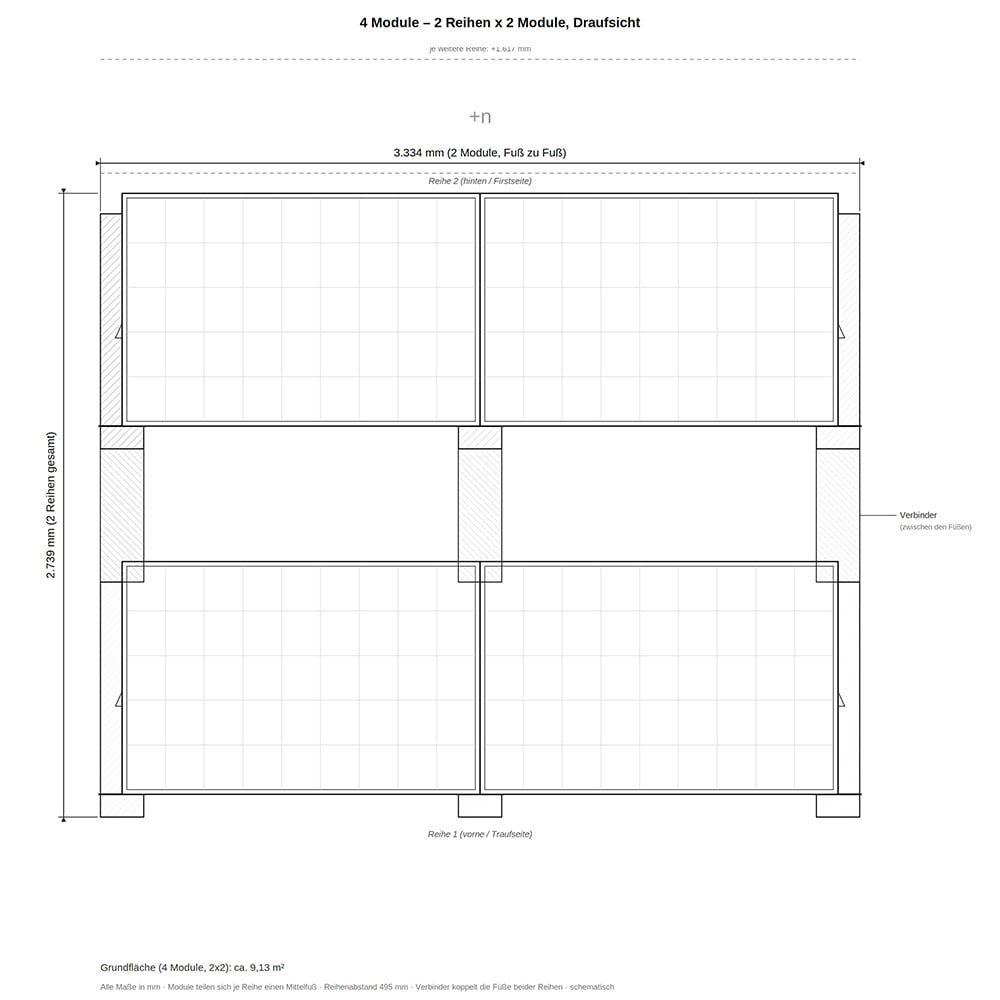

Module in 2 Reihen
| Anzahl Module (pro Reihe) | Länge L (mm) | Breite B (mm) | Fläche (m²) |
|---|---|---|---|
| 1 | 1.762 | 2.739 | 4,83 |
| 2 | 3.544 | 2.739 | 9,71 |
| 3 | 5.326 | 2.739 | 14,59 |
| 4 | 7.108 | 2.739 | 19,47 |
| 5 | 8.890 | 2.739 | 24,35 |
| 6 | 10.672 | 2.739 | 29,23 |
Module hintereinander (1 Modul breit, mehrere Reihen tief)
| Anzahl Module (Tiefe) | Länge L (mm) | Breite B (mm) | Fläche (m²) |
|---|---|---|---|
| 2 | 1.762 | 2.739 | 4,83 |
| 4 | 1.762 | 5.972 | 10,52 |
Hinweis: Bei mehrreihigen Anordnungen ist der Abstand zwischen den Reihen (495 mm) bereits in der Breite (B) enthalten.
