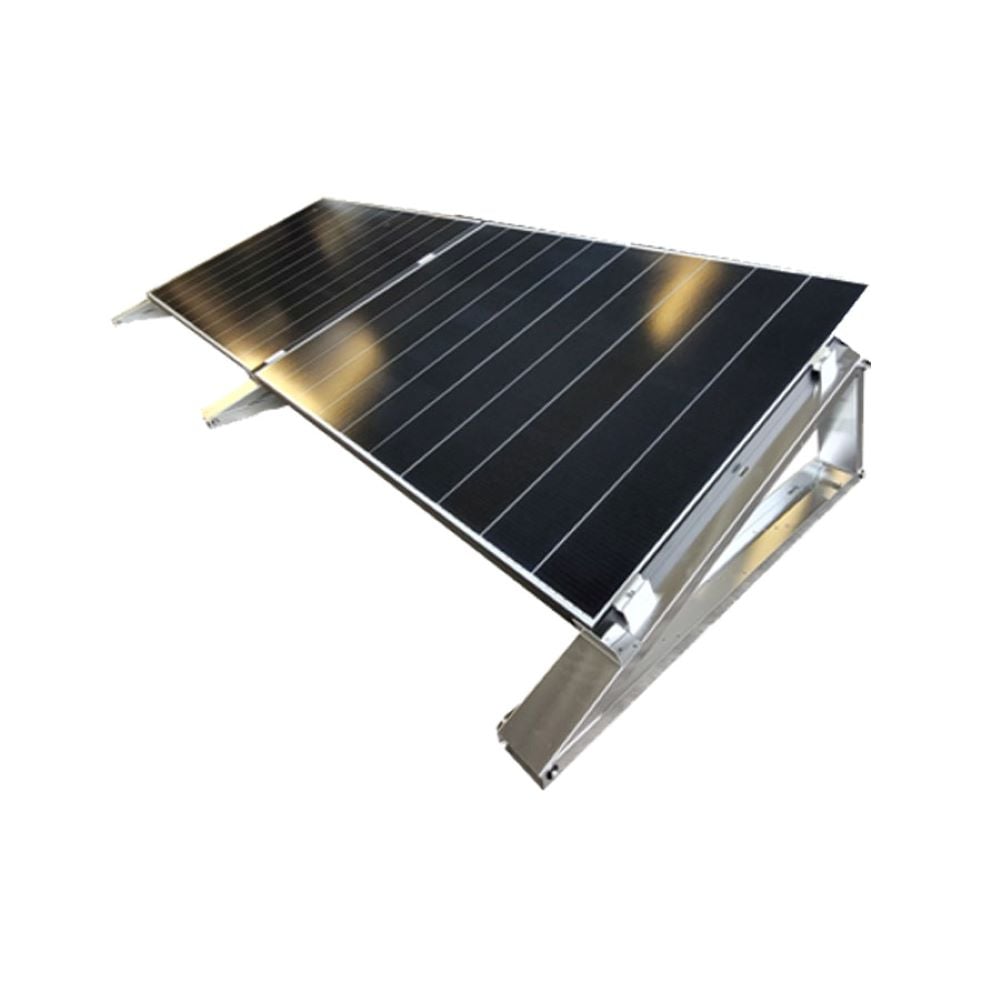

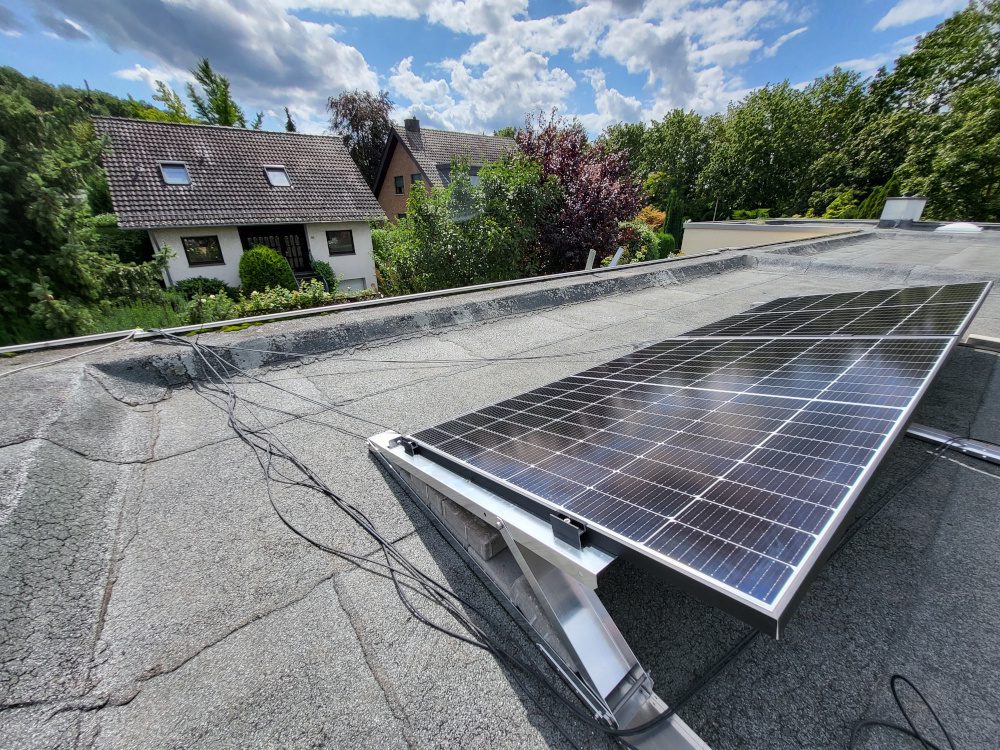

Montageset für Flachdächer – Aufständerung für 2 PV Module
Unsere universelle Flachdach-Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks oder Balkonkraftwerkes.

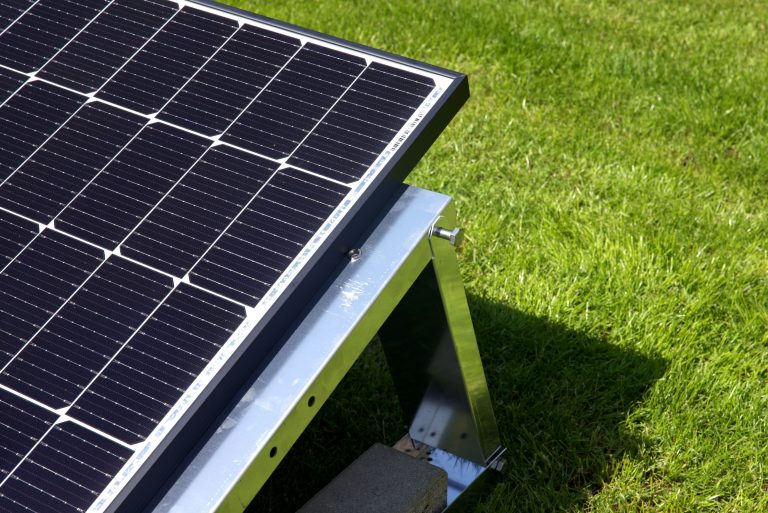

Montagefreundlich, leicht & leicht zu transportieren, direkte Modulbefestigung ohne zusätzliche Montageschienen, es sind unterschiedliche Neigungswinkel einstellbar (10°/15°/20°).
Befestigung durch Auflast z.B. mithilfe von Beton-Pflastersteinen oder mechanisch.

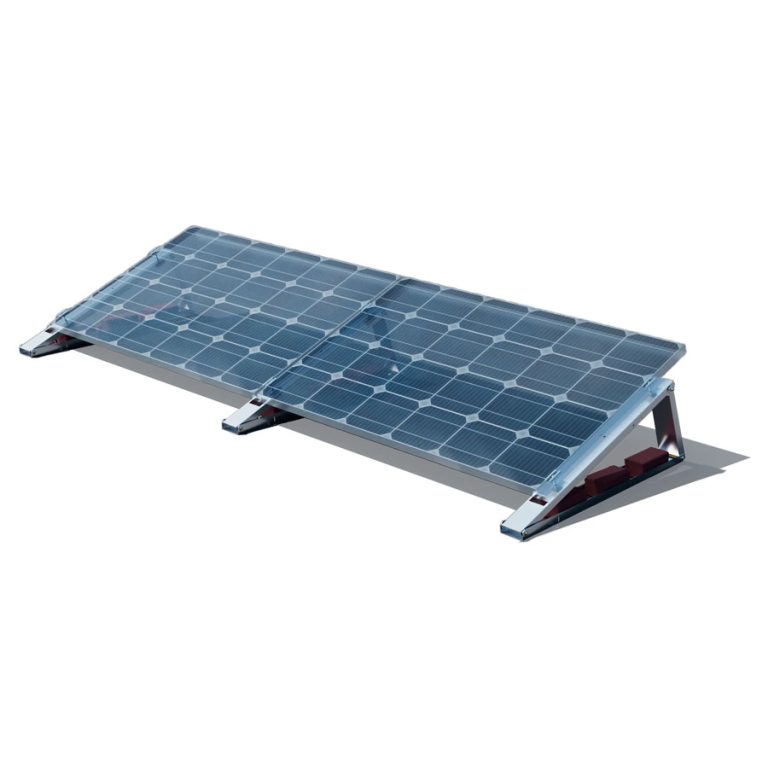

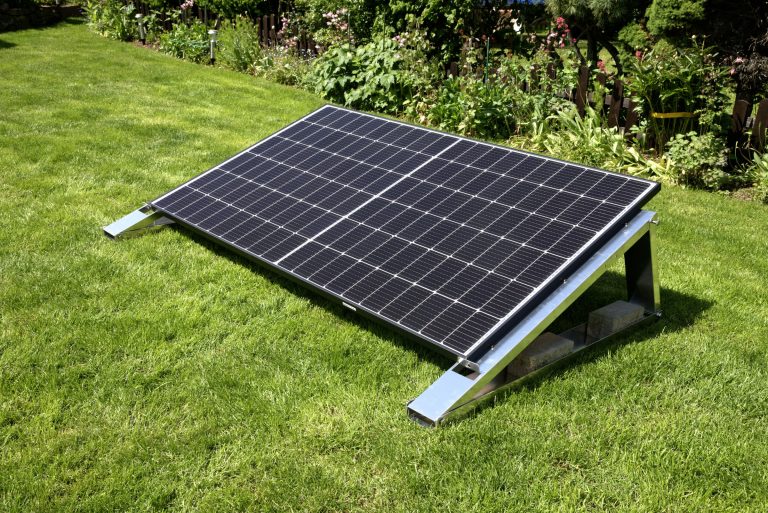

Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module nebeneinander aufgebaut werden.

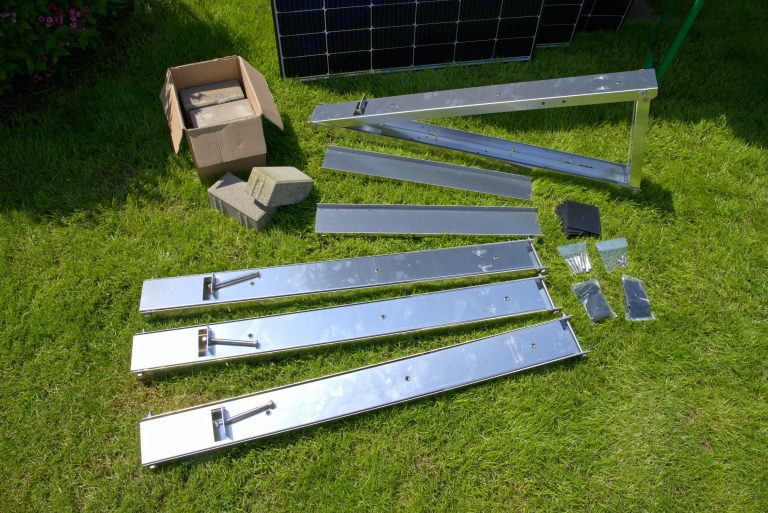

Das Set besteht aus folgenden Komponenten:

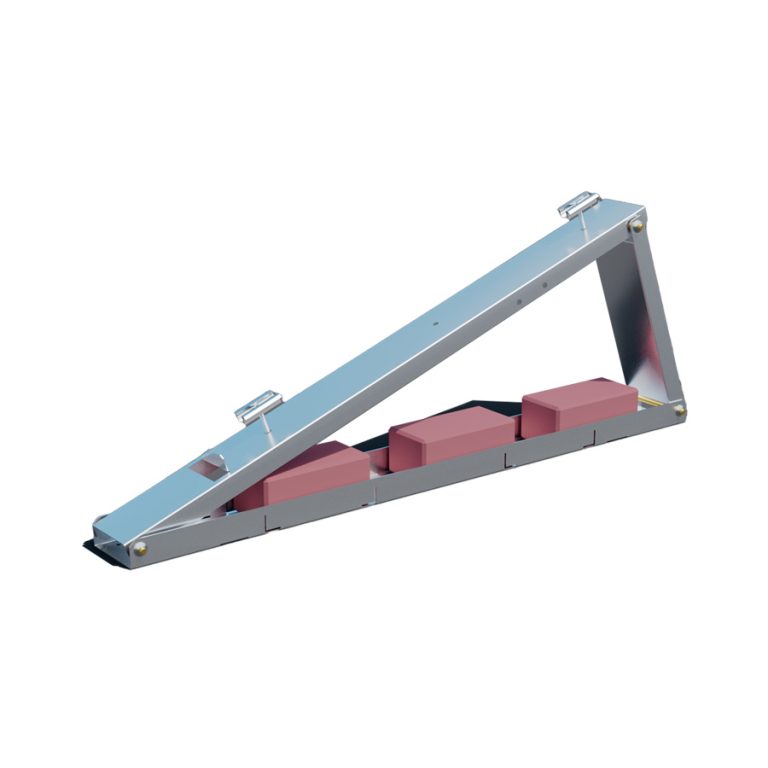

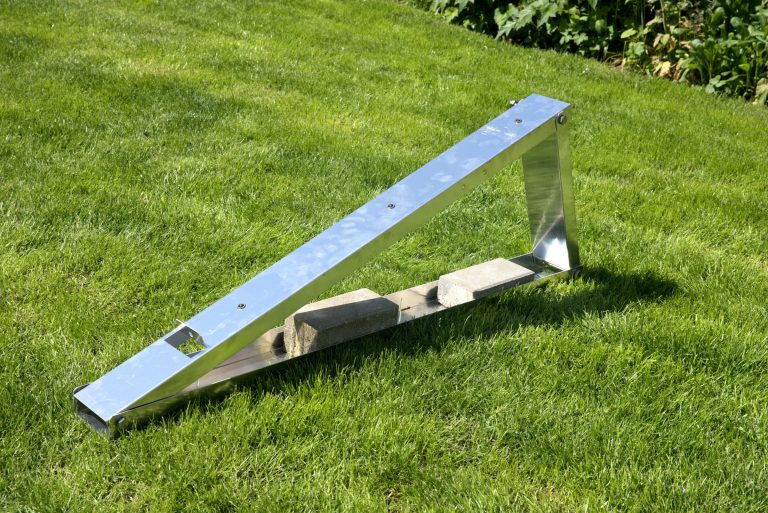

- 3 x FlatFlex Flachdach-Aufständerung
- 3 x FlatFlex Bautenschutz 110x110mm, je 3 Stück
- 6 x Zylinderkopfschraube 45mm

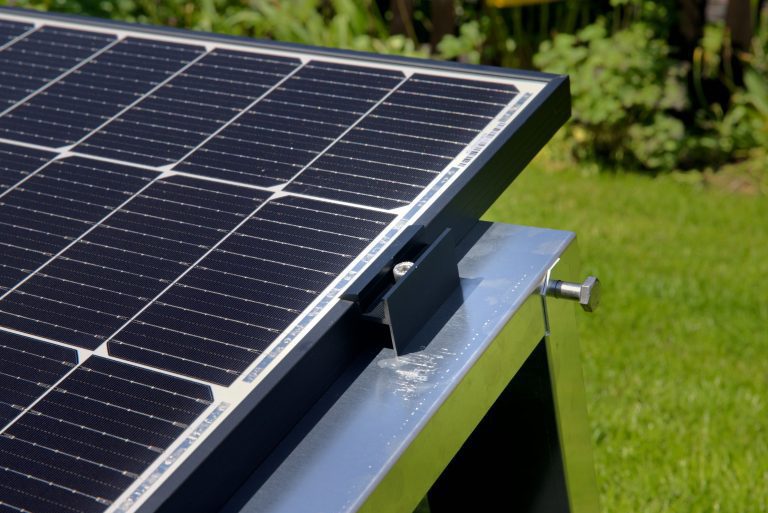

- 4 x Endklemme schwarz
- 2 x Mittelklemme schwarz

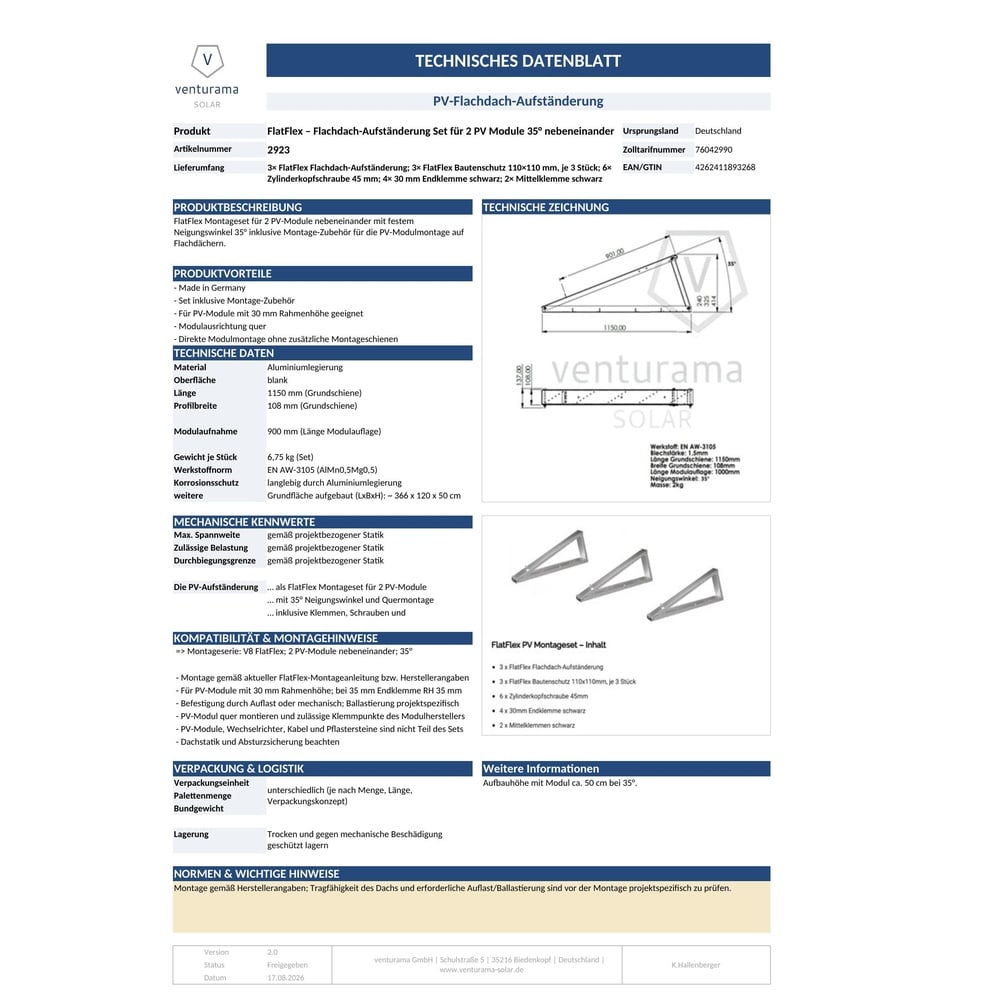

Technische Daten
- Werkstoff: EN AW-3105 (AlMn0,5Mg0,5)
- Blechstärke: 1,5 mm
- Länge Grundschiene: 1150 mm
- Breite Grundschiene: 115 mm
- Länge Modulauflage: 900 mm
- Neigungswinkel: 10°/15°/20°
- Masse-Set: 6,75 kg
- Modulbefestigung: Mittel-/ Endklemme mit Zylinderkopfschraube M8
- Im aufgebauten Zustand Grundfläche (LxBxH): ca. 366 x 120 x 50 cm
Das Set kann durch einzelne Teile erweitert werden, diese finden Sie finden im Bereich PV Unterkonstruktion Aufständerung.
Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.
Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.
Montagehinweis: Aufbauhöhe mit Modul
Je nach Neigungswinkel der FlatFlex Aufständerung verändert sich die Höhe deines PV Moduls.
In der Übersicht findest du die Modulhöhen nach Neigungswinkel gemessen an der Oberkante des Panels.
| Neigungswinkel FlatFlex | Modulhöhe (Oberkante) |
| 20° | Ca. 49 cm |
| 15° | Ca. 39 cm |
| 10° | Ca. 29 cm |
Platzbedarf der Basis (Flachdach-Aufständerung)
Die folgenden Tabellen zeigen, wie viel Fläche auf dem Flachdach für die Basis der Aufständerung benötigt wird – abhängig von der Anzahl der Module und der gewählten Anordnung. Angegeben sind Länge (L) und Breite (B) der Aufstellfläche in Millimetern sowie die Fläche in m².

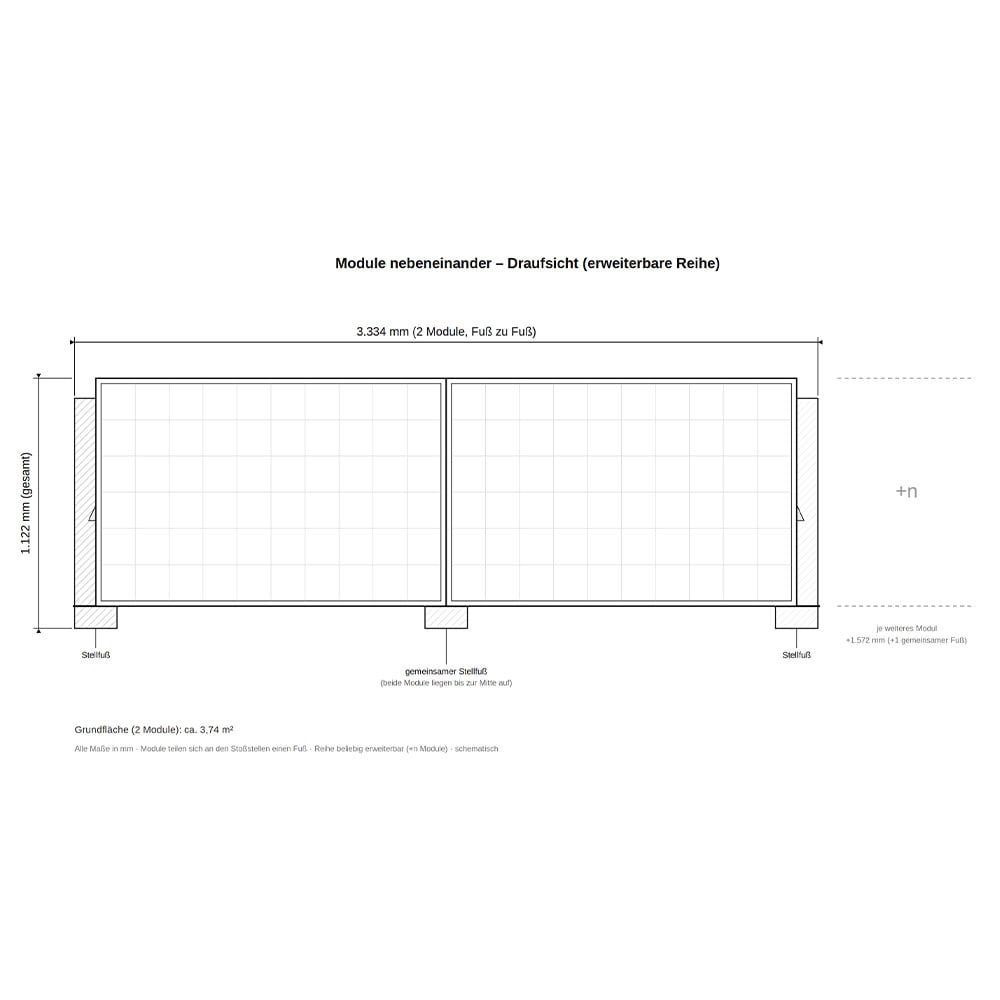

Module nebeneinander (1 Reihe)
| Anzahl Module | Länge L (mm) | Breite B (mm) | Fläche (m²) |
|---|---|---|---|
| 1 | 1.762 | 1.122 | 1,98 |
| 2 | 3.544 | 1.122 | 3,98 |
| 3 | 5.326 | 1.122 | 5,98 |
| 4 | 7.108 | 1.122 | 7,98 |
| 5 | 8.890 | 1.122 | 9,97 |
| 6 | 10.672 | 1.122 | 11,97 |

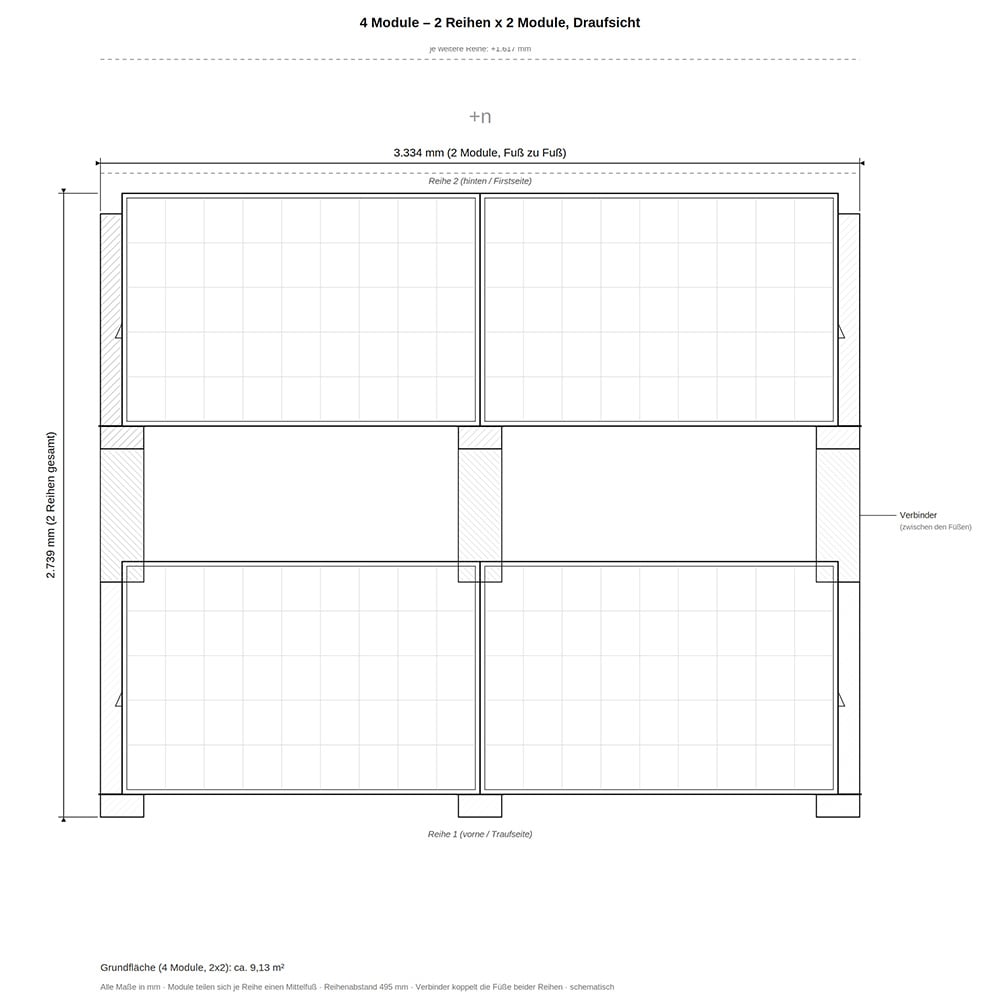

Module in 2 Reihen
| Anzahl Module (pro Reihe) | Länge L (mm) | Breite B (mm) | Fläche (m²) |
|---|---|---|---|
| 1 | 1.762 | 2.739 | 4,83 |
| 2 | 3.544 | 2.739 | 9,71 |
| 3 | 5.326 | 2.739 | 14,59 |
| 4 | 7.108 | 2.739 | 19,47 |
| 5 | 8.890 | 2.739 | 24,35 |
| 6 | 10.672 | 2.739 | 29,23 |
Module hintereinander (1 Modul breit, mehrere Reihen tief)
| Anzahl Module (Tiefe) | Länge L (mm) | Breite B (mm) | Fläche (m²) |
|---|---|---|---|
| 2 | 1.762 | 2.739 | 4,83 |
| 4 | 1.762 | 5.972 | 10,52 |
Hinweis: Bei mehrreihigen Anordnungen ist der Abstand zwischen den Reihen (495 mm) bereits in der Breite (B) enthalten.
