PV Montageset für Flachdächer für 4 PV Module nebeneinander
Unsere universelle Flachdach-Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks:
Montagefreundlich, leicht & transportoptimiert, direkte Modulbefestigung ohne zusätzliche Montageschienen, unterschiedliche Neigungswinkel einstellbar (10°/15°/20°), Befestigung durch Auflast z.B. mit Hilfe von Beton-Pflastersteinen oder mechanisch.

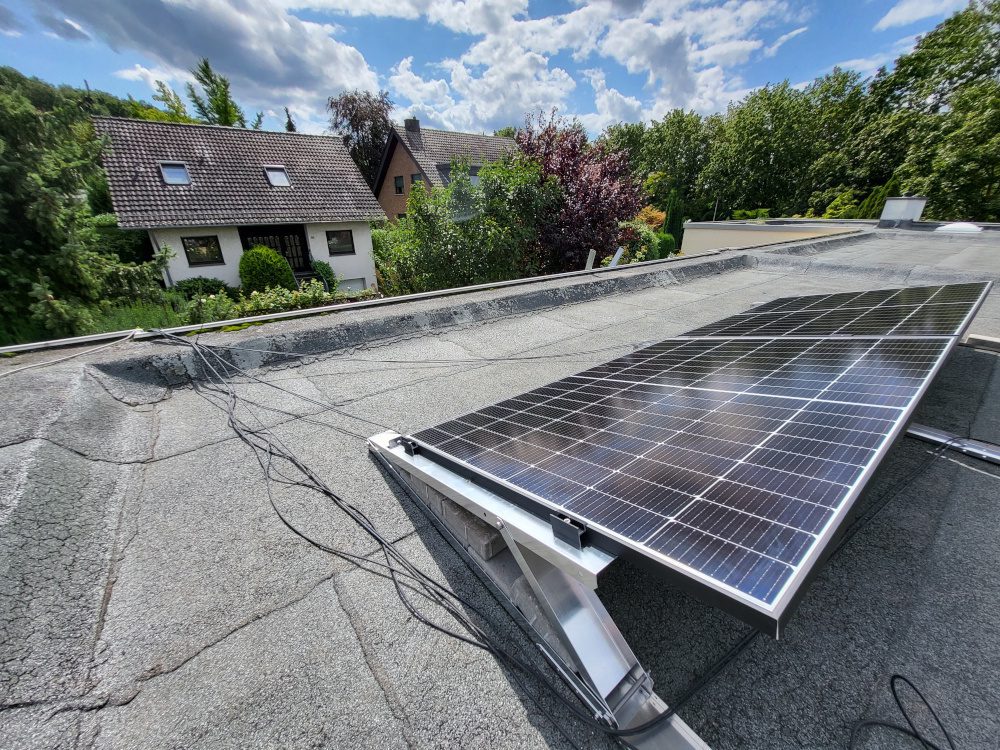

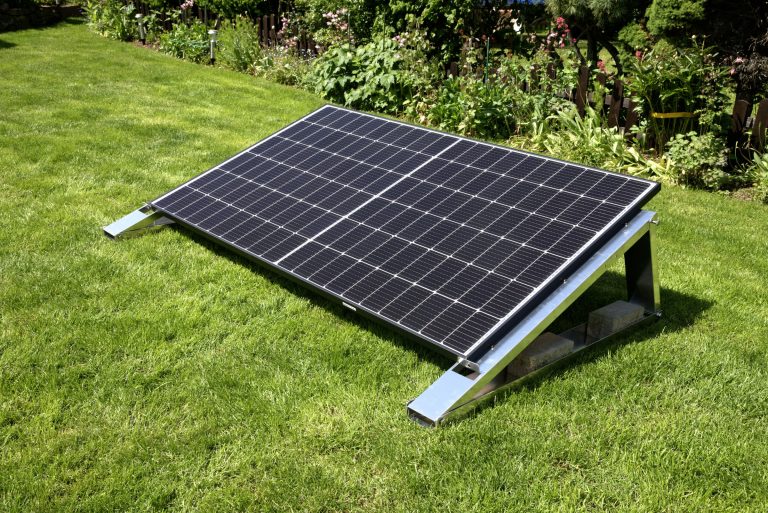

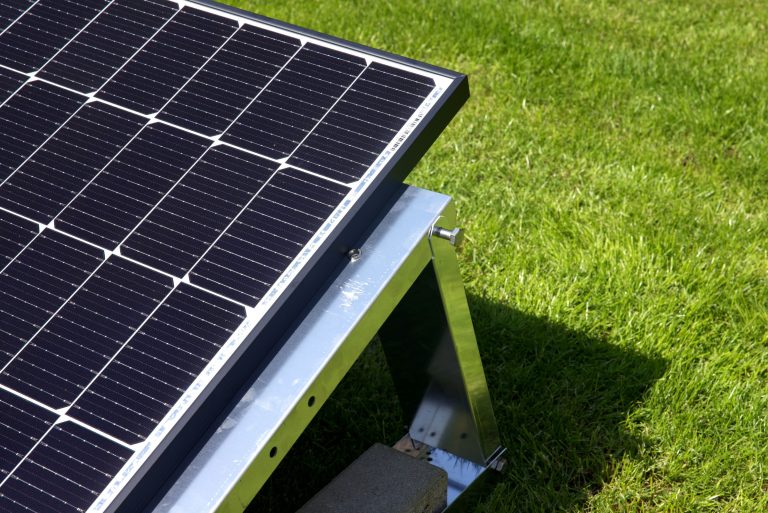

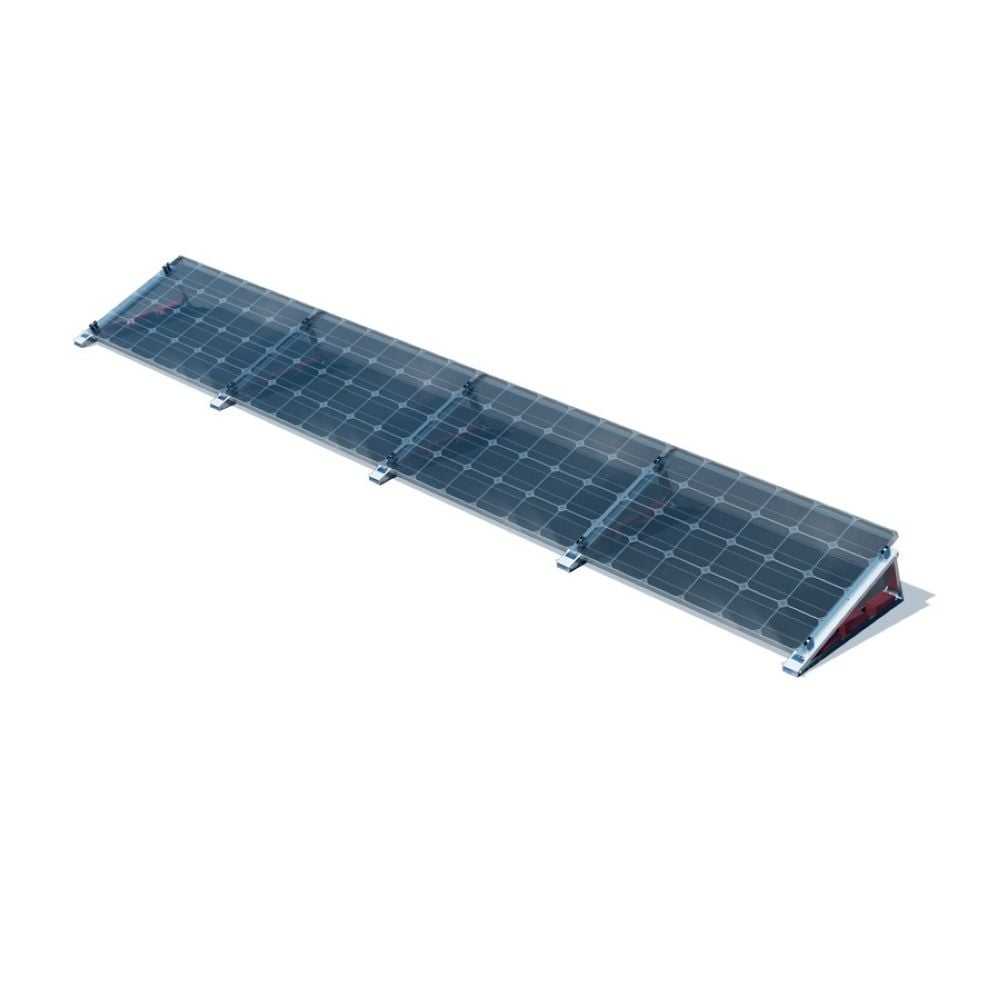

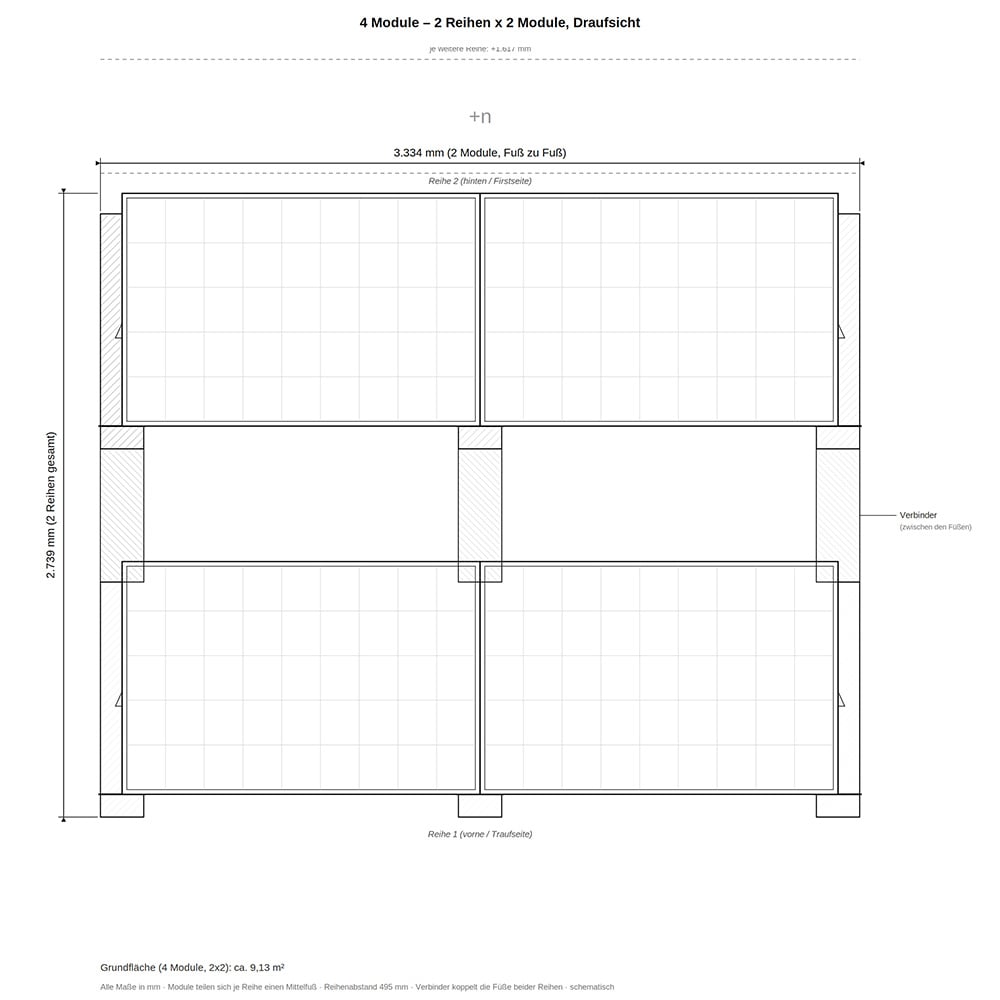

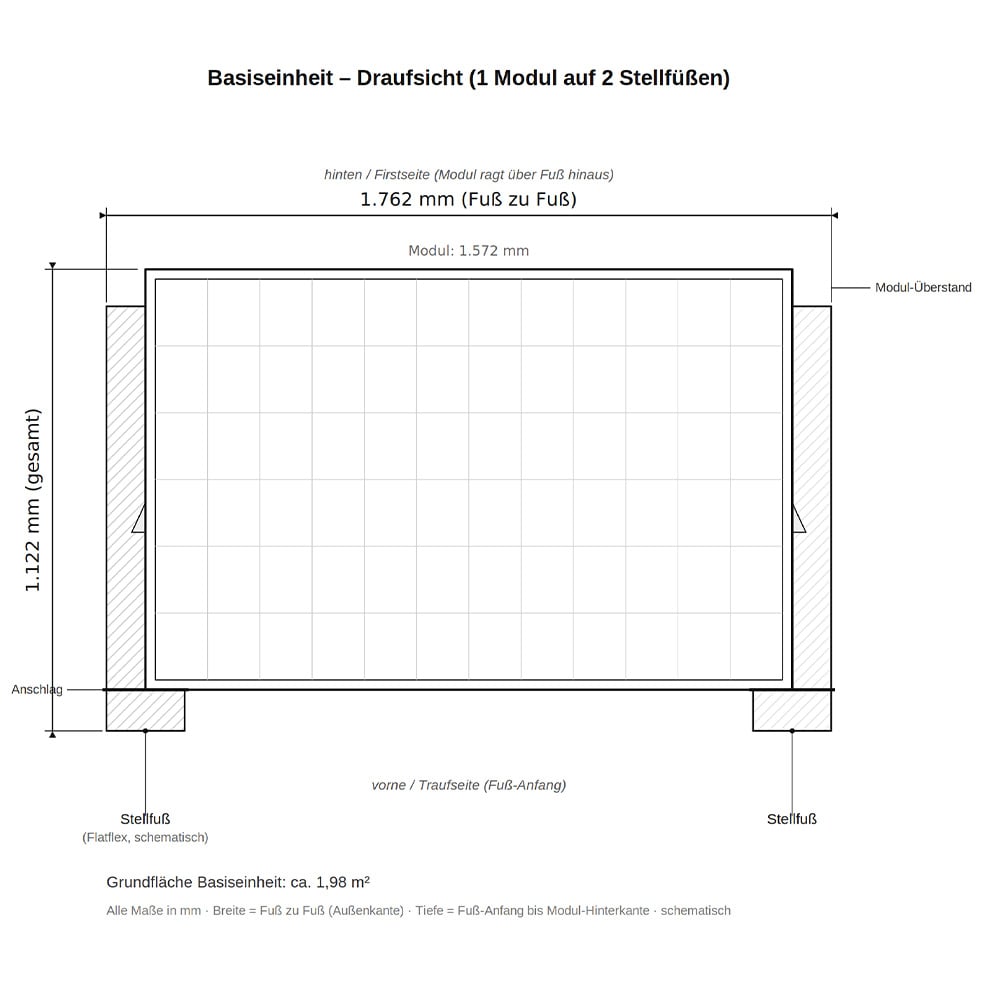

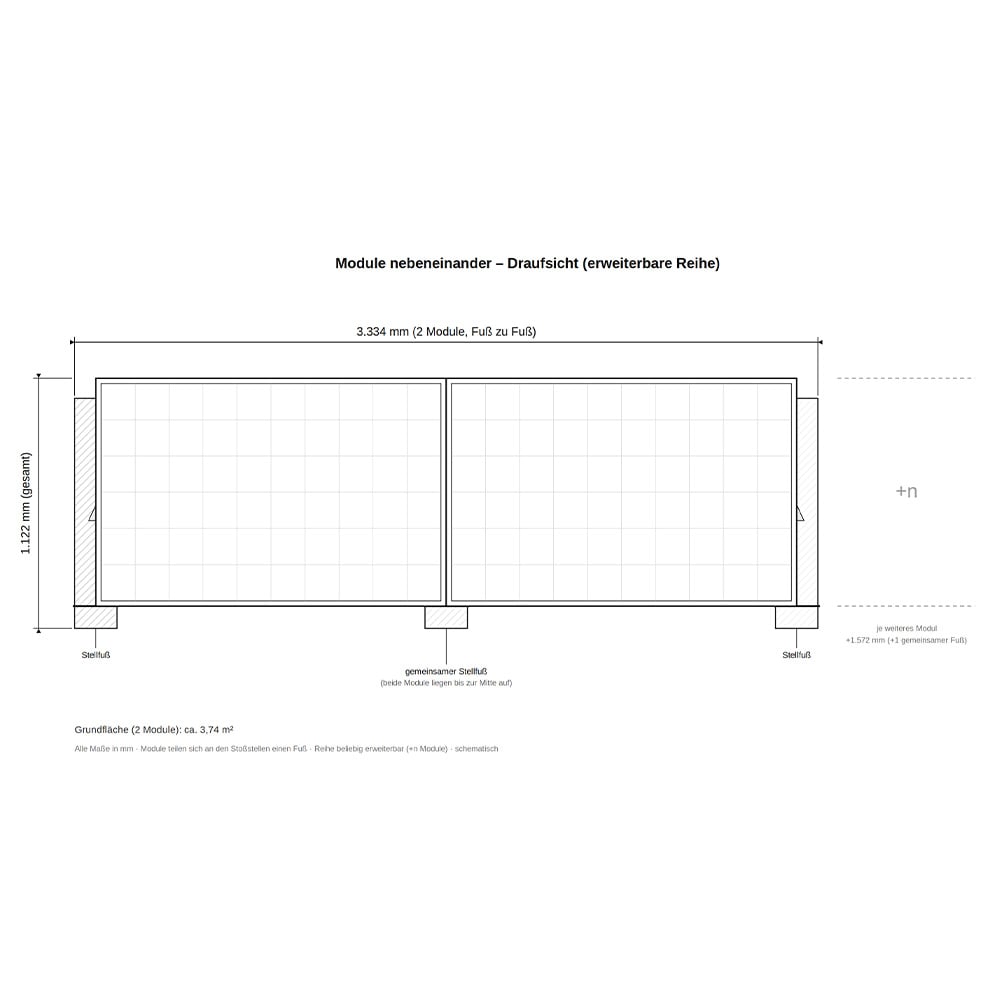

Die Module werden mit dieser Aufständerung quer montiert. Es können vier Module nebeneinander aufgebaut werden.

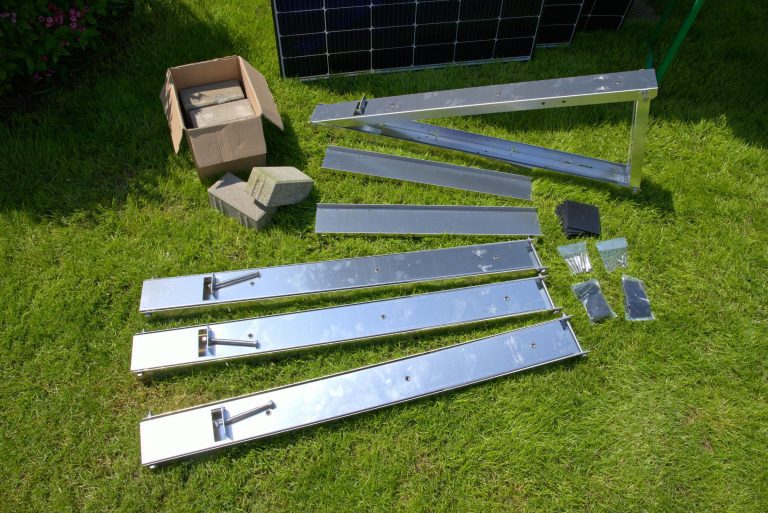

Das Montageset Set besteht aus folgenden Komponenten

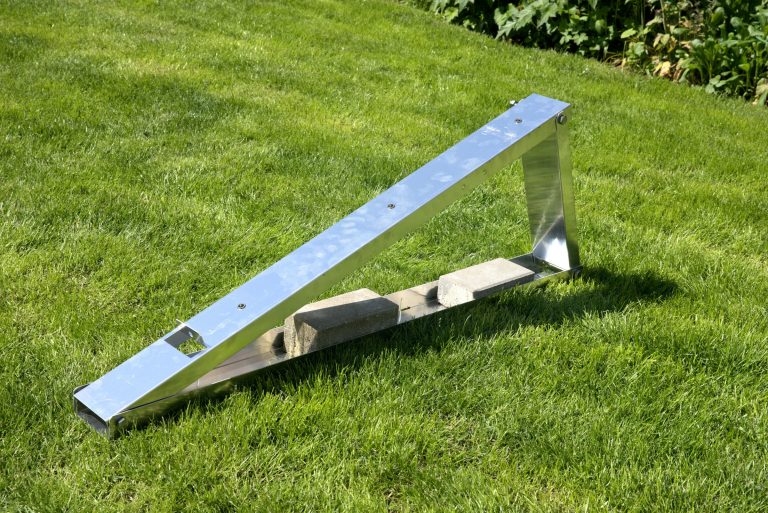

- 5 x FlatFlex Flachdach-Aufständerung
- 5 x FlatFlex Bautenschutz 110×110 mm, je 3 Stück
- 10 x Zylinderkopfschraube 45 mm

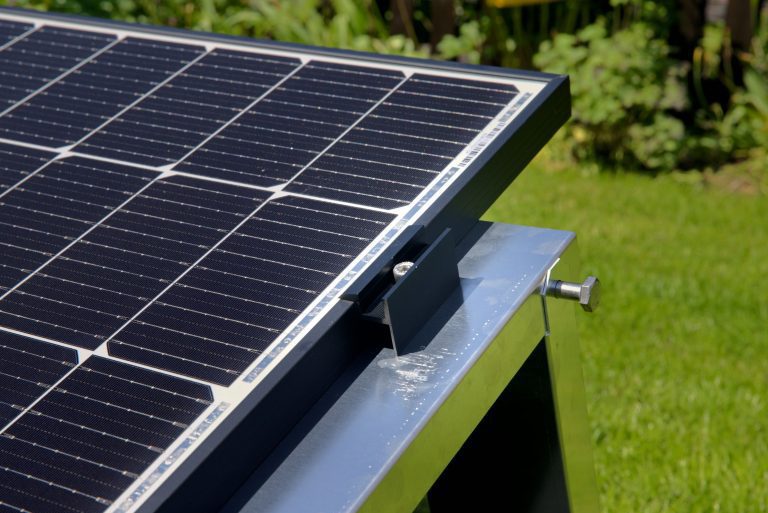

- 4 x Endklemme schwarz
- 6 x Mittelklemme schwarz

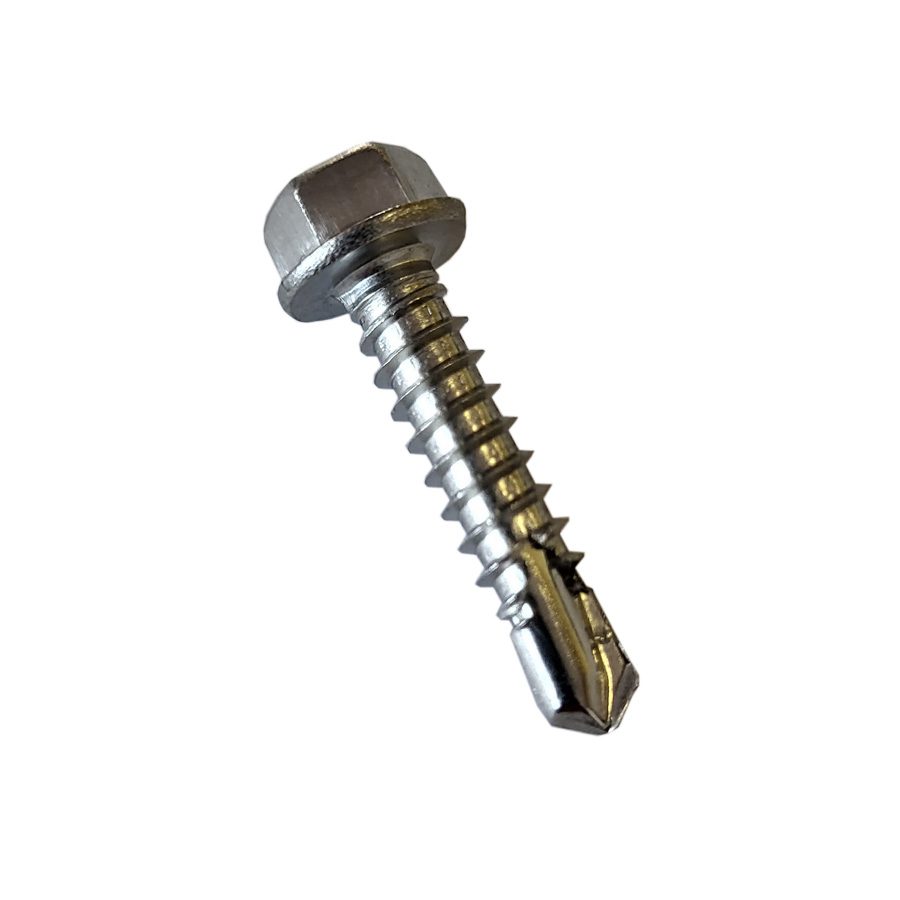

- 3 x Bohrschraube
- 1 x QD-Verbinder
Das Set kann durch einzelne Teile erweitert werden, diese finden Sie finden im Bereich PV Unterkonstruktion Aufständerung.
Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.
Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.
* (Verstellbare Quer- und Diagonalverbindung zur Verbindung von „FlatFlex“-Aufständerungen.)
Montagehinweis: Aufbauhöhe mit Modul
Je nach Neigungswinkel der FlatFlex Aufständerung verändert sich die Höhe deines PV Moduls.
In der Übersicht findest du die Modulhöhen nach Neigungswinkel gemessen an der Oberkante des Panels.
| Neigungswinkel FlatFlex | Modulhöhe (Oberkante) |
| 20° | Ca. 49 cm |
| 15° | Ca. 39 cm |
| 10° | Ca. 29 cm |
