Growatt APX B3 HV-Solarspeicher Set 5kWh – 30kWh

Growatt APX HV Battery 2.0 – Modularer Hochvolt-Solarspeicher

Mit dem Growatt APX HV Battery 2.0 Speichersystem erhalten Sie einen modernen, modular erweiterbaren Batteriespeicher für ein- und dreiphasige Solaranlagen. Bereits das APX 5.0M-B3 Mastermodul enthält 5 kWh Speicherkapazität. Durch zusätzliche APX 5.0P-B3 Batteriemodule lässt sich der PV-Speicher schrittweise auf bis zu 30 kWh Gesamtkapazität erweitern.

Das stapelbare Design kommt ohne zusätzliche Verkabelung zwischen den Speichermodulen aus und erleichtert dadurch die Montage. Dank der Energieoptimierung auf Modulebene können neue und bereits vorhandene Batteriemodule innerhalb eines kompatiblen Systems miteinander kombiniert werden. Das einheitliche Mastermodul ist sowohl für einphasige als auch für dreiphasige Anwendungen ausgelegt.

Growatt APX 5.0M-B3 Mastermodul mit 5 kWh Speicher

Das APX 5.0M-B3 verbindet Batteriemanagement und Speicherkapazität in einer Einheit. Im Gegensatz zu herkömmlichen Systemen stellt das Mastermodul bereits eine nutzbare Energiekapazität von 5 kWh bereit. Für die kleinste Systemvariante wird daher kein zusätzliches Batteriemodul benötigt.

Das integrierte Batteriemanagement überwacht wichtige Betriebswerte wie Ladezustand, Systemspannung, Systemstrom, Zellspannung, Zelltemperatur und PCBA-Temperatur. Die Kommunikation mit dem Energiesystem erfolgt über CAN und RS485.

Technische Details:

• Energiekapazität: 5 kWh
• Batterietyp: kobaltfreies Lithium-Eisenphosphat (LFP)
• Abmessungen: 590 x 365 x 255 mm
• Gewicht: 51 kg
• Kommunikation: CAN und RS485
• Maximaler Ausgangsstrom, einphasig: 28,6 A
• Spitzenausgangsstrom, einphasig: 40 A für 10 Sekunden
• Maximale Ausgangsleistung, einphasig: 10 kW
• Maximaler Ausgangsstrom, dreiphasig: 22,73 A
• Spitzenausgangsstrom, dreiphasig: 31,82 A für 10 Sekunden
• Maximale Ausgangsleistung, dreiphasig: 15 kW
• Überwachungsparameter: SOC, Systemspannung, Strom, Zellspannung, Zelltemperatur und PCBA-Temperatur

Growatt APX 5.0P-B3 Batteriemodul

Das APX 5.0P-B3 Batteriemodul erweitert das Speichersystem jeweils um weitere 5 kWh. Die kobaltfreie LFP-Technologie verbindet hohe Sicherheit mit einer langlebigen Zellchemie. Durch das modulare System lässt sich die Gesamtkapazität passend zum Stromverbrauch und zur Größe der PV-Anlage konfigurieren.

Die verfügbaren Systemgrößen reichen von 5 bis 30 kWh. Das Mastermodul bildet dabei immer die 5-kWh-Basis. Jedes zusätzliche Batteriemodul erhöht die Speicherkapazität um weitere 5 kWh.

• APX 5.0M-S3: 5 kWh, nur Mastermodul

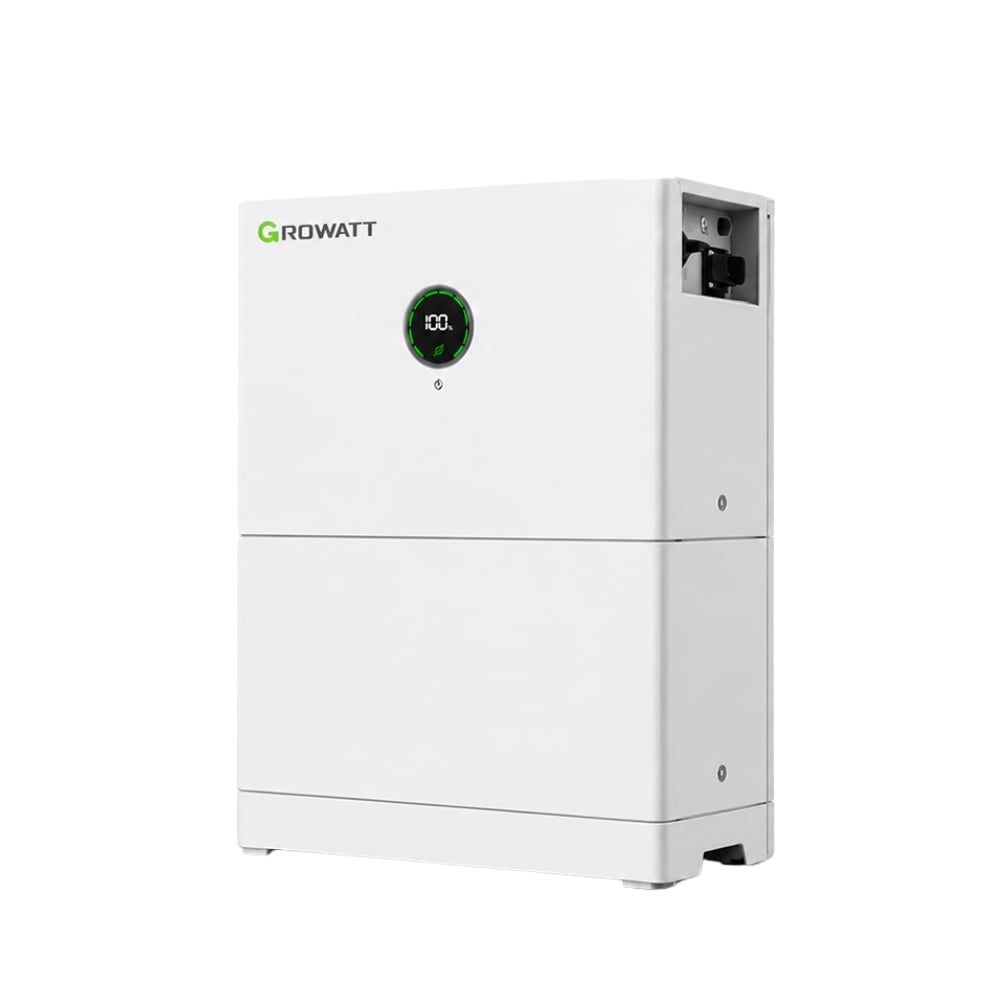

• APX 10.0M-S3: 10 kWh, Mastermodul plus 1 Batteriemodul

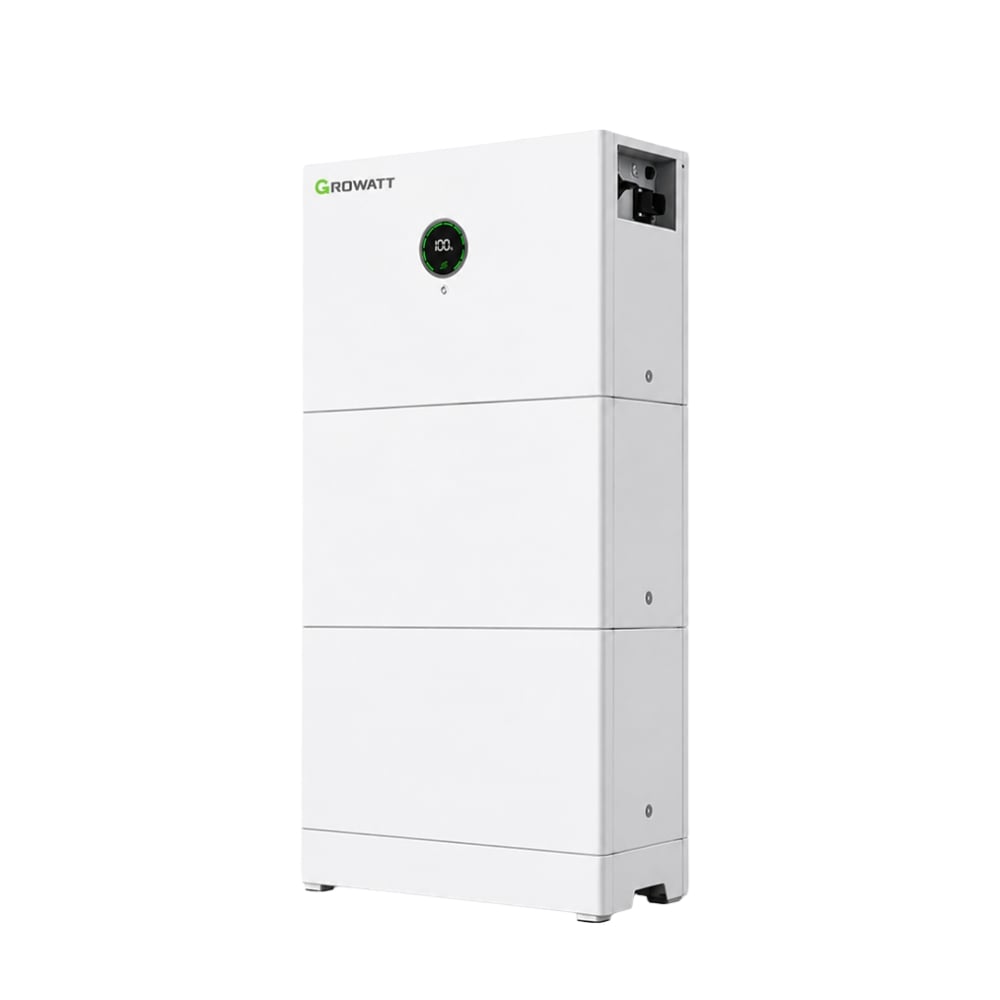

• APX 15.0M-S3: 15 kWh, Mastermodul plus 2 Batteriemodule

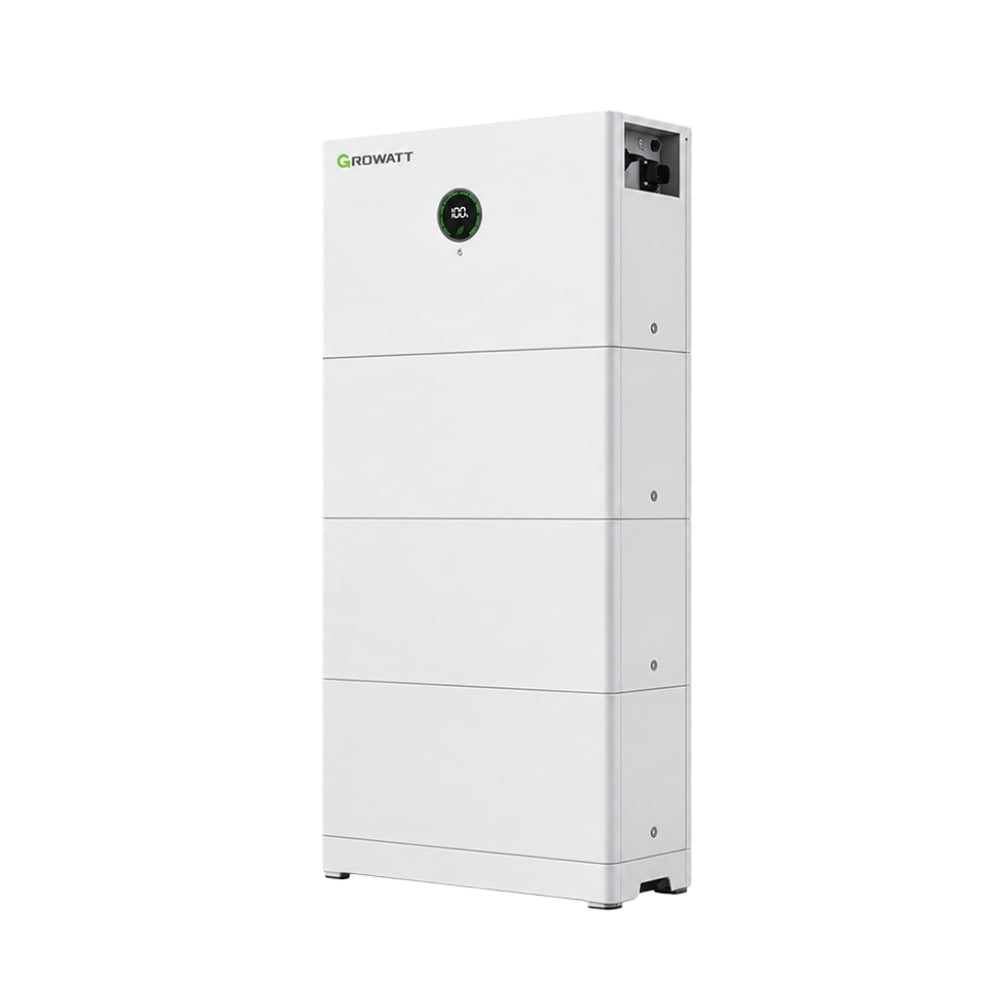

• APX 20.0M-S3: 20 kWh, Mastermodul plus 3 Batteriemodule

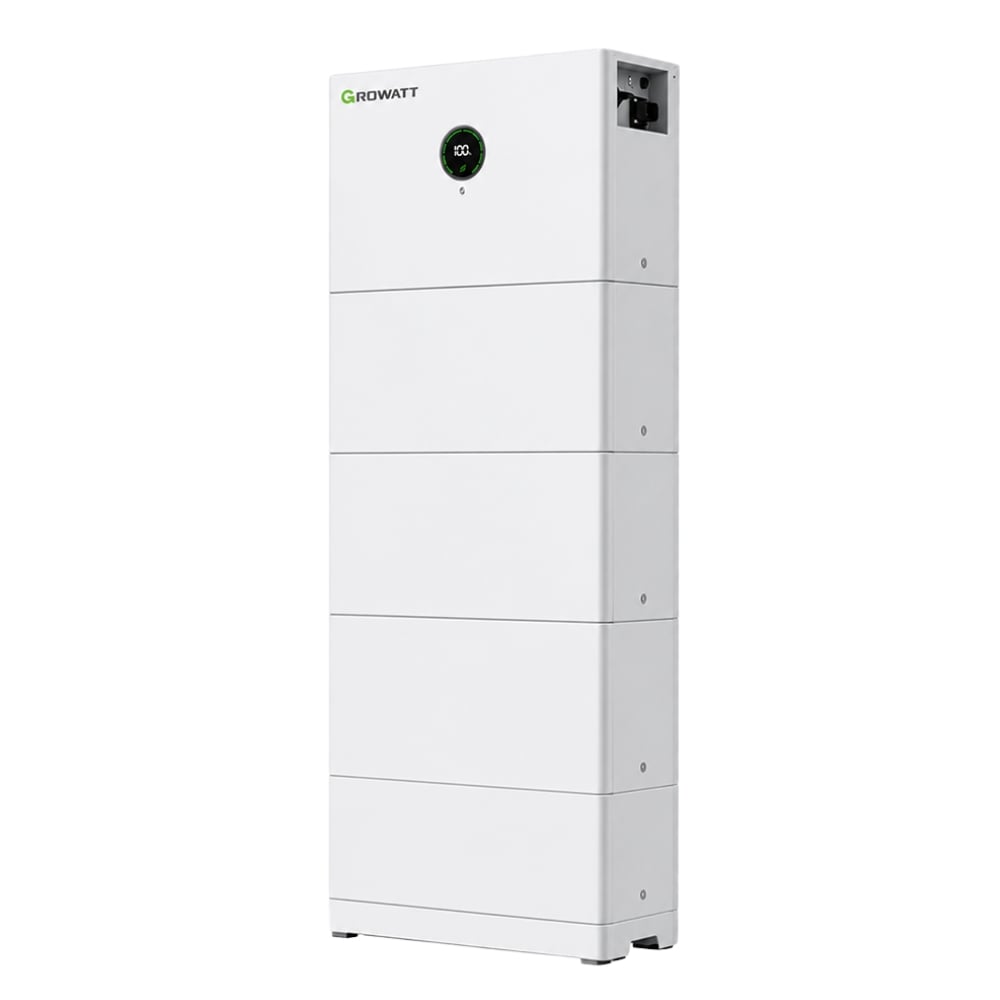

• APX 25.0M-S3: 25 kWh, Mastermodul plus 4 Batteriemodule

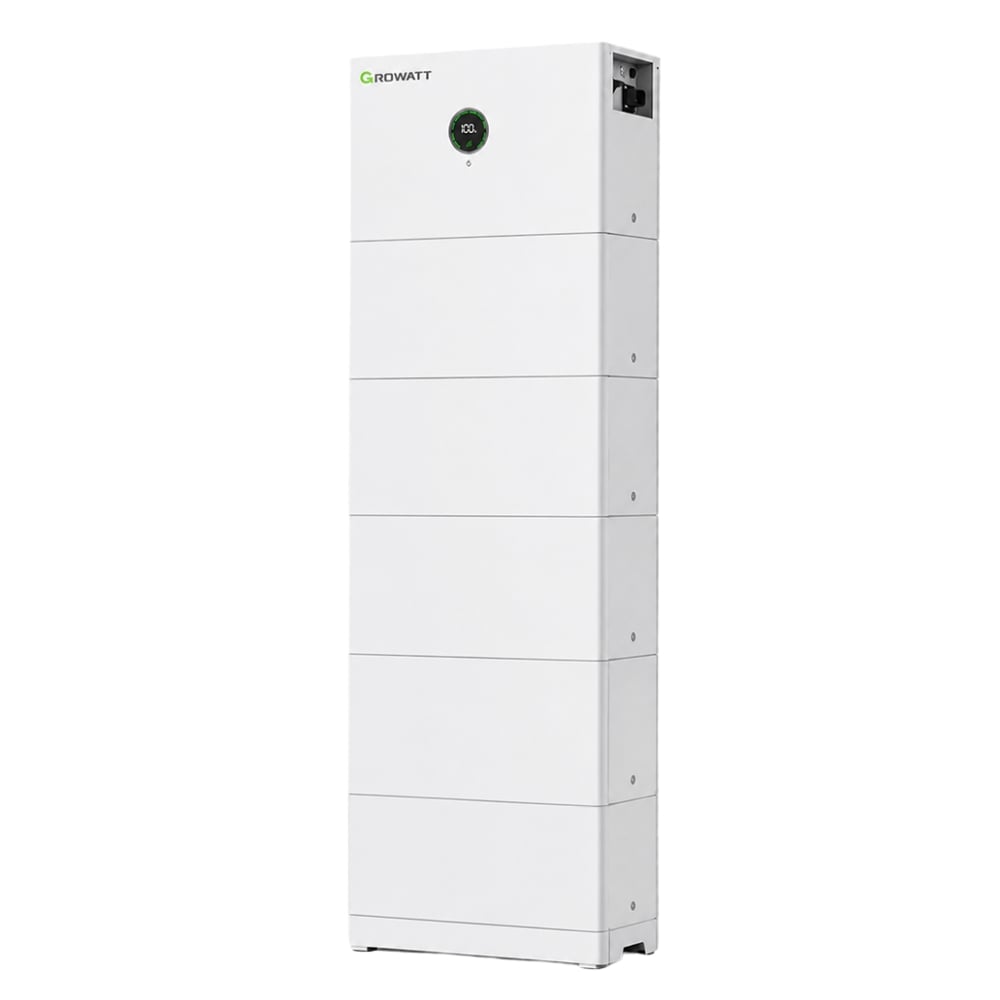

• APX 30.0M-S3: 30 kWh, Mastermodul plus 5 Batteriemodule

Technische Details des Batteriemoduls:

• Nennenergie: 5 kWh
• Batterietyp: kobaltfreies Lithium-Eisenphosphat (LFP)
• Abmessungen: 590 x 265 x 255 mm
• Gewicht: 45 kg
• Schutzart des Gesamtsystems: IP66
• Umgebungstemperatur: -20 bis 55 °C
• Zulässige Luftfeuchtigkeit: 5 bis 95 %
• Kühlung: natürliche Konvektion
• Maximale Installationshöhe: 4.000 m
• Garantie laut Datenblatt: 10 Jahre

Flexible Installation ohne Modulverkabelung

Die einzelnen Speicherkomponenten werden direkt aufeinandergestapelt. Zusätzliche Kabelverbindungen zwischen Master- und Batteriemodulen sind nicht erforderlich. Dadurch lässt sich das System schnell installieren und später unkompliziert erweitern.

Das Growatt APX HV Battery 2.0 System kann je nach Anlagenplanung am Boden oder an einer ausreichend tragfähigen Wand montiert werden. Aufgrund des Systemgewichts empfiehlt der Hersteller insbesondere bei größeren Speicherkonfigurationen die Bodenaufstellung.

Für ein- und dreiphasige Solaranlagen

Das neue einheitliche Mastermodul ist für kompatible einphasige und dreiphasige Systeme vorgesehen. Der Betriebsspannungsbereich liegt bei einphasigen Anwendungen zwischen 350 und 550 V und bei dreiphasigen Anwendungen zwischen 660 und 980 V. Die tatsächlich nutzbare Lade- und Entladeleistung wird durch den eingesetzten Wechselrichter und die konfigurierte Speicherkapazität begrenzt.
