PV Anlage 10 kWp mit Tigo TSI Wechselrichter und TSB Speicher 9.3 – 12.2 kWh – ohne UK

PV Komplettanlage 10 kWp mit Tigo TSI Inverter und TSB Speicher

Mit der PV Anlage 10 kWp erhalten Sie das leistungsstarke Tigo EI Heimspeichersystem. Ideal für die Nutzung in privaten Haushalten geeignet, besteht das Energiemanagementsystem aus dem Tigo TSI Wechselrichter, dem TSB Speicher sowie dem Tigo EI Link TSS-3PS als Kommunikationsschnittstelle.

Da die Nutzung eines Smart Meters für Photovoltaikanlagen ab 7 kW in Deutschland gesetzlich vorgeschrieben ist, finden Sie das passenden Messsystem bereits im Lieferumfang dieser Komplettanlage.

Entscheiden Sie selbst, welche Speicherkapazität zu Ihren Ansprüchen passt. Die Speicher lassen sich modular und somit einfach von 9,3 – 12,2 kWh erweitern.

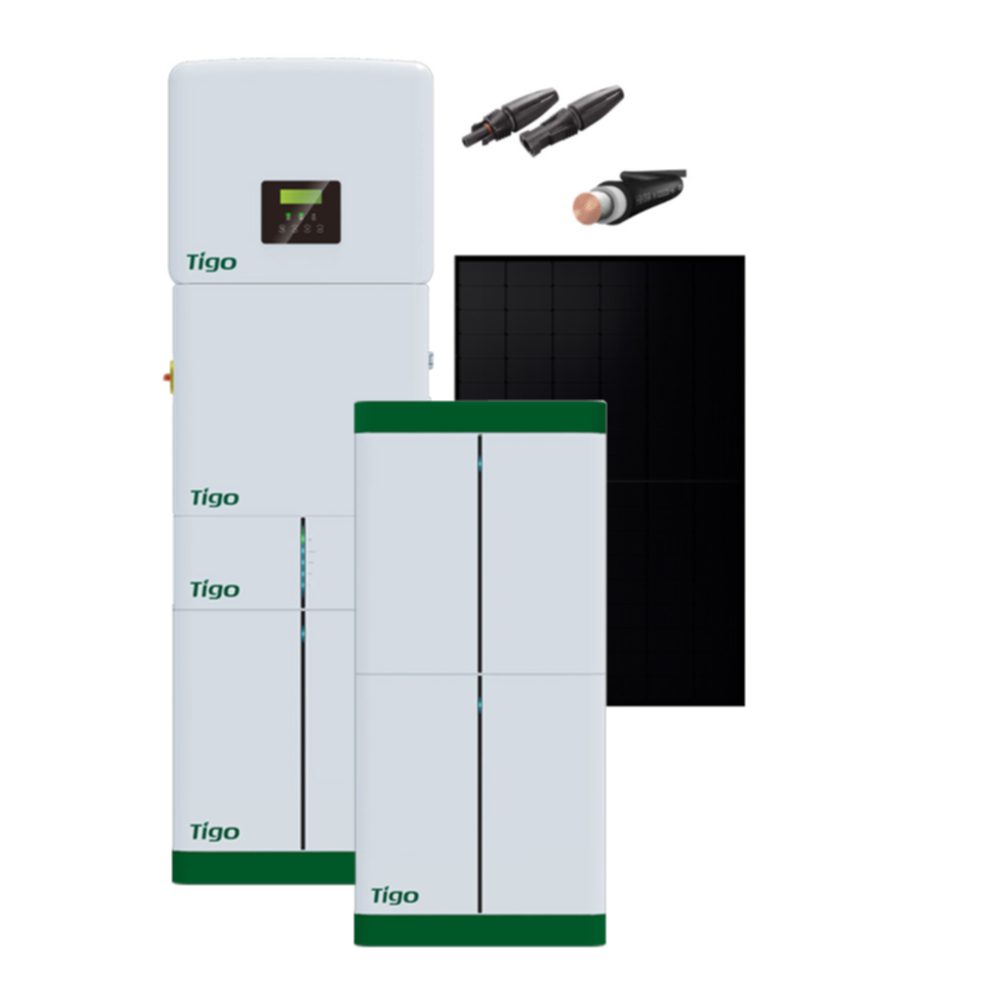

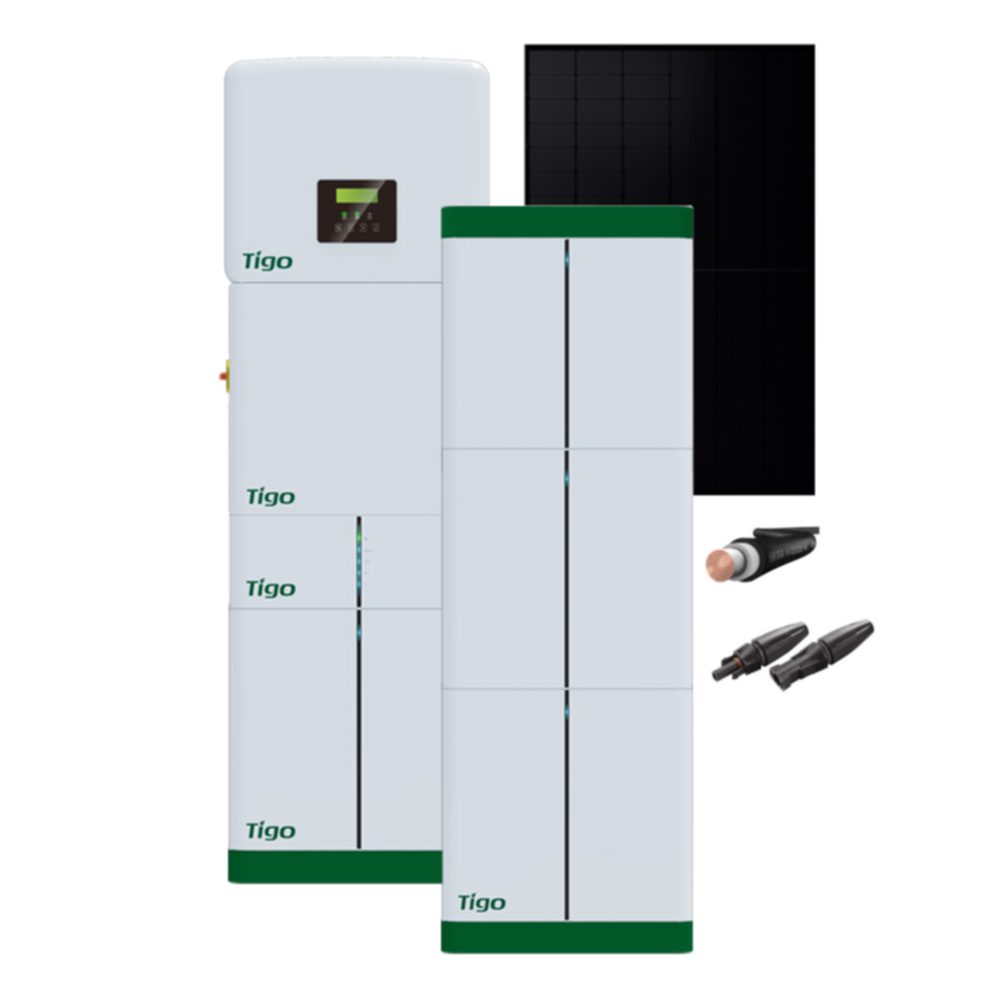

Lieferumfang:

• 1x Tigo TSI-10K3D Wechselrichter
• 1x Tigo EI BMS
• 1x Tigo EI Link TSS-3PS
• Optional 3-4x Tigo Batteriemodul TSB 3
• 1x Tigo Batterie Zubehör Set
• 24x Jolywood JW-HD96N R2 455W Full Black – Bifaziale Glas-Glas Module
• 1x PV Kabel
• 10x PV Sticks Plus
• 10x PV Sticks Minus

Das Herzstück mit Notstromfunktion: Der Tigo EI Link TSS-3PS

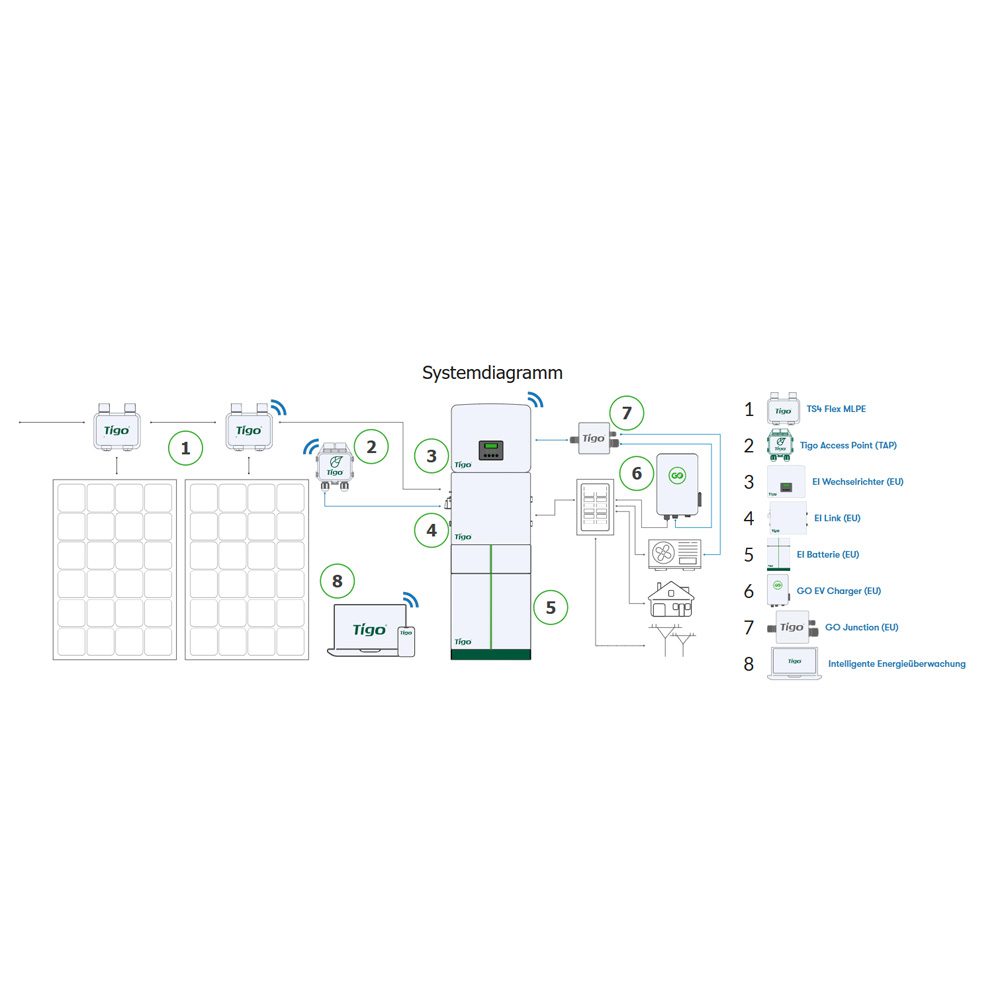

Der Tigo EI Link TSS-3PS EI Link ist das kommunikative Herzstück des Heimspeichersystems. Mit einer zentralen Verkabelung, befindet sich hier die Schnittstelle für alle Anschlüsse von Wechselrichter, Batterie und Photovoltaikmodule. Dank der integrierten CCA ist eine Überwachung auf System- und auf Modulebene jederzeit möglich.

Als besonderes Highlight profitieren Sie bei dem Tigo EI Link von der integrierten Notstromlösung. Dank des Full Backup Systems werden selbst bei einem Stromausfall alle angeschlossenen Geräte weiterhin zuverlässig und ohne Unterbrechung mit Solarenergie versorgt So bleiben Sie maximal unabhängig von externen Anbietern und konstant autark.

Da die Kommunikation drahtlos erfolgt, ist eine einfache Installation, Online-Monitoring oder auch das Durchführen von Updates jederzeit problemlos durch die Verbindung zur Cloud umsetzbar.

Dreiphasiger Inverter: Tigo TSI-10K3D Wechselrichter

Der Tigo TSI-10K3D Wechselrichter ist ein dreiphasiger Hybrid Inverter mit zwei integrierten MPP Trackern, die für ein konstant hohes Leistungsniveau sorgen – selbst bei weniger optimalen Umwelteinflüssen oder Teilverschattung. Dank der smarten Technologie steht der TSI-10K3D für eine überzeugende Effizienz von rund 99 Prozent, um die bestmögliche Leistung mit Ihrer PV Komplettanlage zu generieren.

Modulare Batterie: Speicher Tigo TSB 3

Ebenfalls im Lieferumfang enthalten sind die passenden Speichermodule Tigo TSB 3. Dank des modularen Aufbaus lässt sich die Speicherkapazität jederzeit problemlos um 3 kWh pro Modul erweitern. Entscheiden Sie selbst, ob eine Kapazität von 9,3 oder 12,2 kWh für Sie infrage kommt.

Das Batteriesystem punktet mit einer maximalen Lade- und Entladeeffizienz, langlebigen Eigenschaften und praktischen Funktionen, die eine sichere Nutzung garantieren. Hierzu zählen auch eine Schnellabschaltung und starke Merkmale für den Brandschutz. Die Stromspeicher verfügen über Heizelemente, die selbst bei niedrigen Temperaturen für eine konstante Leistung sorgen.

Weitere Informationen zu dem Tigo EI Heimspeichersystem finden Sie auch in unserem BLOG.

Bifaziale Glas-Glas Module: Jolywood JW-HD96N R2 455W Full Black

Mit den Jolywood JW-HD96N R2 455W Full Black erhalten Sie 24 bifaziale Glas-Glas Module. Mit einer maximalen Ausgangsleistung von 455 Wp pro Modul sowie einem überzeugenden Wirkungsgrad von 22,8 Prozent, setzen Sie auf die passenden Solarpanels für das leistungsstarke Tigo Energiemanagementsystem.

Für ein konstant hohes Leistungsniveau sorgt die patentierte J-TOPCon 2.0 Technologie und der optimierte Temperaturkoeffizient. Dadurch profitieren Sie selbst bei schwachen Lichtverhältnissen und hohen Temperaturen von einer überzeugenden Effizienz.

Technische Details:

Der Tigo EI Link TSS-3PS

• Schutzklasse: IP54 / Klasse I
• Betriebstemperatur: -35°C bis 60 °C
• Lagertemperatur: -40° to 70°C
• Luftfeuchtigkeit: 100 %
• Max. Betriebshöhe: 3.000 m
• Überspannungsschutzkategorie: III (AC), II (DC)
• Kühlung: Natürliche Konvektion
• Abmessungen (BxHxT): 500 x 512 x 204,5 mm
• Netto Gewicht: 10 kg

EI Wechselrichter TSI-10K3D

• Ausgangsleistung: 10 kW
• Effizienz: Ca. 99 %
• 2 MPP Tracker
• Max. PV Kapazität: 16,5 kW
• Max. PV Voltage: 1.000 V
• Max. Eingangsleistung: 20 kVA
• Max. Eingangsstrom: 63 A
• Lautstärke: < 40 dB
• Maße (L x H x B): 503 x 503 x 199 mm
• Gewicht: 34 kg
• Kommunikation: RS-485, Ethernet, WiFi
• Sicherheit: IP65

Optional: Speicher Tigo TSB-9

• Nominale Spannung: 307.2 V
• Spannungsrange: 270 – 348 V
• Kapazität: 9.3 kWh
• Nutzbare Energie: 8.3 kWh
• Normale Leistung: 7.6 kW
• Max. Leistung: 9.3 kW
• Max. Lade – und Entladestrom: 30 A
• Effizienz: 95 %
• Ladezyklen: 6.000
• Kommunikation Batterie zu Inverter: RS-485/CAN2.0
• Batterie zu Batterie: CAN.0
• Zertifikate: CE, IEC 62619, UN 38.3, IEC 62040, UKCA
• Maße BMS (L X H X B): 482 x 173,5 x 153 mm
• Maße Module (L x H x B): 482,5 x 471,5 x 153 mm
• Gewicht BMS: 7,5 kg
• Gewicht Module: 34,5 kg

Optional: Speicher Tigo TSB-12

• Nominale Spannung: 409,6 V
• Spannungsrange: 360 – 464 V
• Absolute Energie: 12,2 kWh
• Nutzbare Energie: 10,9 kWh
• Normale Leistung: 10,2 kW
• Max. Leistung: 12,2 kW
• Max. Lade – und Entladestrom: 30 A
• Effizienz: 95 %
• Ladezyklen: 6.000
• Kommunikation Batterie zu Inverter: RS-485/CAN2.0
• Batterie zu Batterie: CAN.0
• Zertifikate: CE, IEC 62619, UN 38.3, IEC 62040, UKCA
• Maße BMS (L X H X B): 482 x 173,5 x 153 mm
• Maße Module (L x H x B): 482,5 x 471,5 x 153 mm
• Gewicht BMS: 7,5 kg
• Gewicht Module: 34,5 kg

Jolywood JW-HD96N R2 455W Full Black

• Max. Ausgangsleistung: 455 Wp
• Wirkungsgrad: 22,8 %
• Leistungstoleranz: 0-5 W
• Max. Systemspannung: 1.500 V
• Zelltyp: n-Typ bifaziale monokristalline Siliziumzellen
• Farbe: Schwarz
• Abmessungen (H x B x T): 1762 mm x 1134 mm x 30 mm
• Kabellänge: 1.200 mm
• Gewicht: 24,6 kg
• Glasstärke: 2 mm
