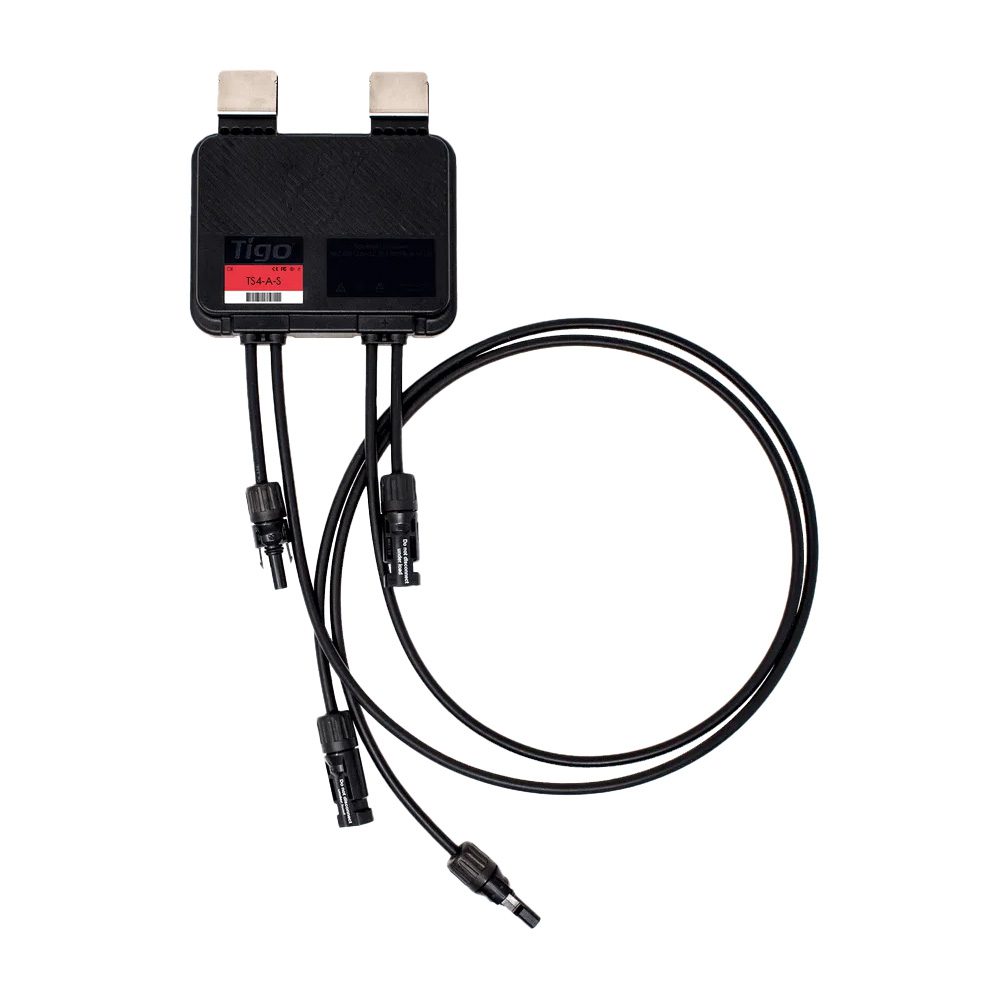

Tigo TS4-A-S – Monitoring & Rapid Shutdown für PV Module

Einleitung & Nutzen

Die Tigo TS4‑A‑S kombiniert Rapid Shutdown nach NEC 690.12 mit präziser Modulüberwachung. Dank der kabellosen Kommunikation mit Tigo Access Point (TAP) und Cloud Connect Advanced (CCA) erhalten Installateure und Betreiber detaillierte Leistungsdaten, erkennen Hot‑Spots frühzeitig und reduzieren Serviceeinsätze.

Technik & Kernfeatures

• Leistungsbereich: Bis 700 W und 15 A Dauerstrom – ideal für moderne Hochleistungsmodule
• Schnellabschaltung < 30 s: Zertifiziert als PVRSE/PVRSS gemäß UL 1741
• Modulweises Monitoring: Produktions‑ und Fehlerdaten in Echtzeit über die Tigo Energy Intelligence Plattform
• Hohe Effizienz: 99,6 % Durchgangswirkungsgrad – kein Ertragseinbruch
• IP68 & –40 … +75 °C: Robustes Gehäuse für anspruchsvolle Umgebungen
• Einfache Montage: Clip‑on an Rahmen ≤ 35 mm oder M8‑Schrauben
• 25 Jahre Garantie: Langfristige Absicherung Ihrer Investition

Installation & Anwendung

1. TS4 oben am Modulrahmen einclipsen oder anschrauben.
2. Kurze Eingangskabel zuerst mit dem Modul verbinden, anschließend das lange Ausgangskabel zum nächsten TS4 führen.
3. Nach Abschluss aller TS4s TAP an zentraler Stelle montieren (max. 10 m Entfernung) und mit dem CCA verbinden.
4. Über die Tigo EI‑App Anlage anlegen, TS4s scannen und Funktionstest durchführen.

Kompatibilität & Skalierung

Funktioniert mit Tausenden von Wechselrichtermodellen führender Hersteller. Ein CCA unterstützt bis zu 900 TS4‑Einheiten; mehrere TAPs können verteilt werden, um große Dach‑ oder Freiflächenanlagen abzudecken.

Weitere Informationen sowie eine komplette Übersicht aller kompatibler Wechselrichter finden Sie auch auf der Herstellerseite.

Flexibler Einsatz für maximale Leistung

Sie möchten mehr über den Einsatz der Leistungsoptimierer oder zu weiteren Produkte des Herstellers erfahren? Dann entdecken Sie die kostenlosen Online-Kurse in der Tigo Akademie.

Zur Akademie >

Normen & Zertifikate

• UL 1741 PVRSE/PVRSS, IEC 62109
• NEC 690.12 (2017/20/23) konform
• FCC, CE, IC, UKCA

Lieferumfang

• 1 × TS4‑A‑S Add‑On Unit
• Montageclips (vormontiert)
• Schnellstartanleitung (DE/EN)

Technische Daten (Kurz)

• Eingangsstrom (IMP/ISC): 15 A / 20 A
• Eingangsspannungsbereich (VMP): 16 – 80 V
• Systemspannung: 1000 / 1500 V DC
• Max. Ausgangsleistung: 700 W
• Effizienz: 99,6 %
• Abmessungen: 139,7 × 138,4 × 22,9 mm
• Gewicht: 490 g
