48,87 € inkl. 0% MwSt. gemäß §12 Abs. 3 UStG.
zzgl. Versandkosten
Lieferung in ca.: 2-4 Arbeitstagen
Innerhalb der angegebenen Zeit erfolgt
die Übergabe an den Versanddienstleister.
Arbeitstage: Mo-Fr, Feiertage ausgenommen.
Vorrätig (kann nachbestellt werden)
Flachdach-Aufständerung aus Aluminium mit verstellbaren Neigungswinkeln für die Montage von PV-Modulen auf einem Flachdach.
Die Modulbefestigung erfolgt mit Mittel-, Endklemmen und M8 Zylinderkopfschraube, diese sind hier nicht enthalten.
| Gewicht | 2,1 kg |
|---|---|
| Größe | 1150 × 115 × 60 mm |
| Manufacturer | venturama Solar |
Flachdach-Aufständerung auf Aluminium, schwarz eloxiert, für die Montage von PV Modulen auf dem Flachdach.
Drei einstellbare Neigungswinkel (10°/15°/20°) möglich. Die Befestigung der Aufständerung auf dem Flachdach erfolgt durch Auflast, zum Beispiel mit Beton-Pflastersteinen oder mechanisch
Die Aufständerung ist perfekt für die Montage von PV-Modulen eines Balkonkraftwerkes auf einem Flachdach. Sie ist leicht und für den Transport optimiert, im Falle eines Umzuges können sie die Elemente also leichter mitnehmen.
Wenn Sie lieber ein komplettes Set für die Befestigung von einem oder mehr PV Modulen bestellen möchten, finden Sie hier unser Angebot an FlatFlex für PV Module.
Klemmen und Schrauben sind nicht Teil dieses Produkt und können separat erworben werden.
Je nach Neigungswinkel der FlatFlex Aufständerung verändert sich die Höhe deines PV Moduls.
In der Übersicht findest du die Modulhöhen nach Neigungswinkel gemessen an der Oberkante des Panels.
| Neigungswinkel FlatFlex | Modulhöhe (Oberkante) |
| 20° | Ca. 49 cm |
| 15° | Ca. 39 cm |
| 10° | Ca. 29 cm |

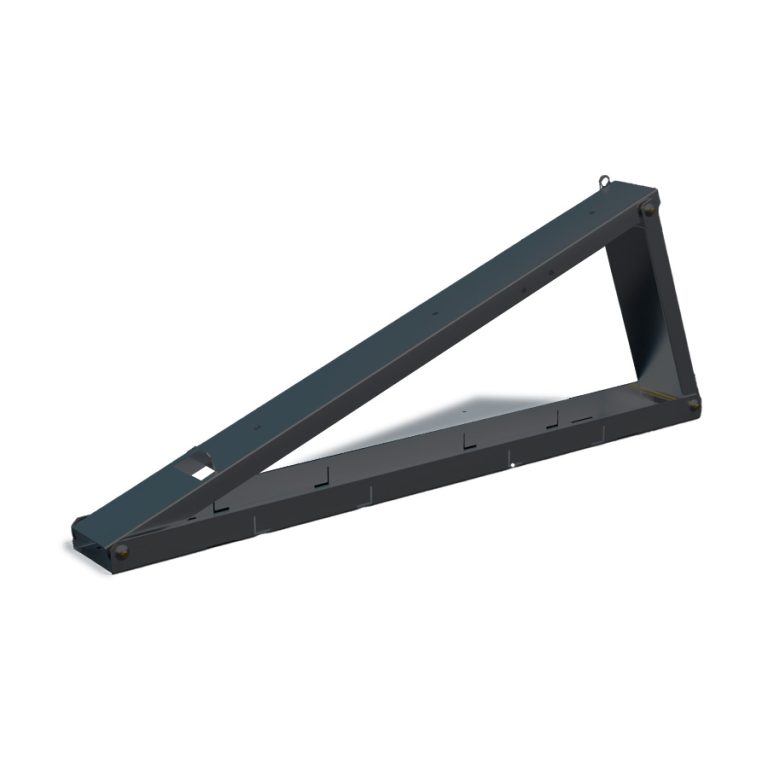

Die vormontierte Aufständerung wird mithilfe eines Stahlbolzens aufgebaut und mit Federsplint verriegelt. Der Bolzen und Splint sind im Lieferumfang enthalten.

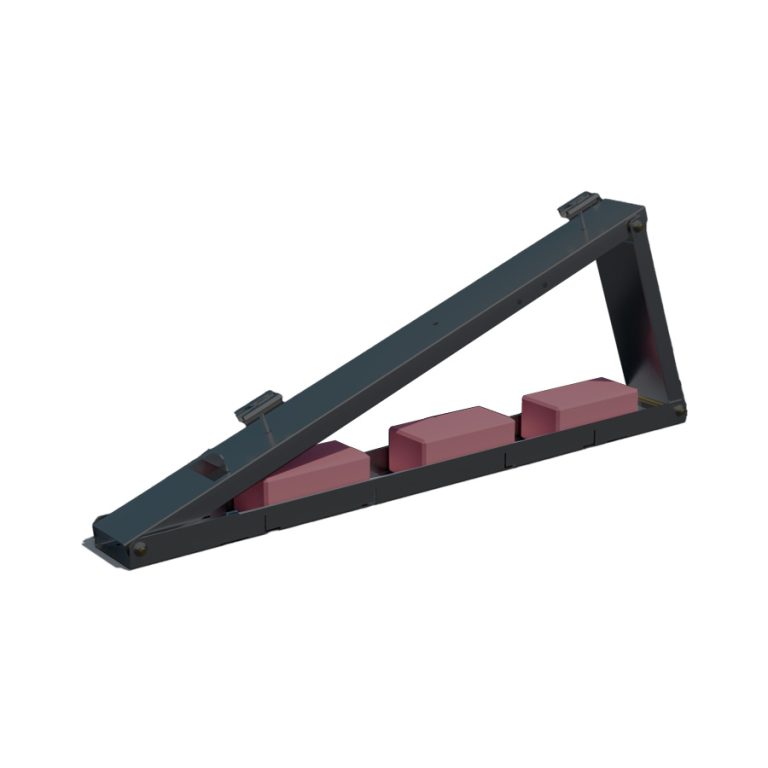

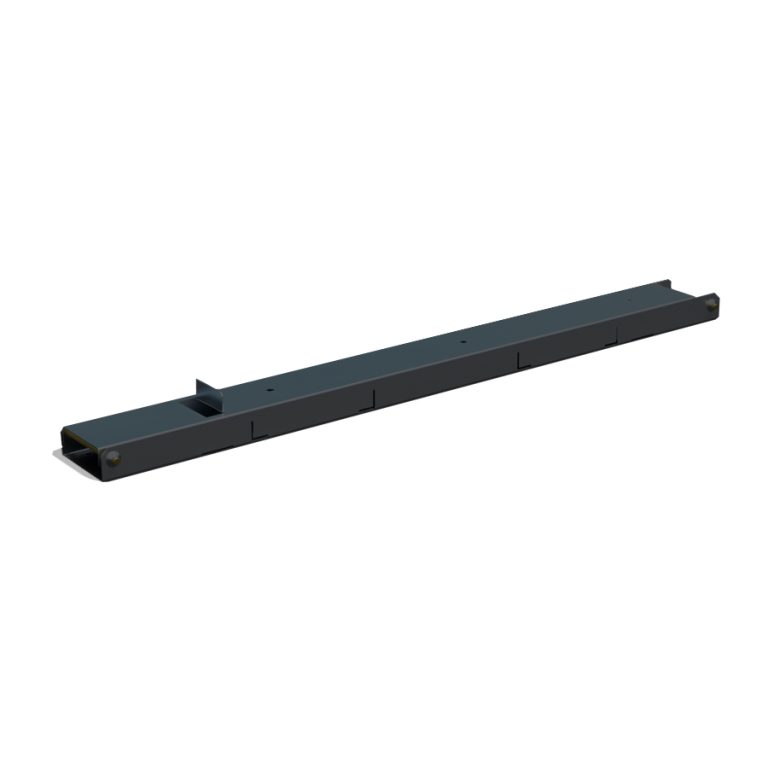

Die Auflast (Beton-Pflastersteine 200x100x100mm) wird entweder direkt in der unteren Schiene eingelegt oder mithilfe der Auflast-Winkels flächig eingelegt.
Passende EPDM-Abschnitte, diagonale Verbindungsleisten und Zubehör finden Sie in unserem Shop.

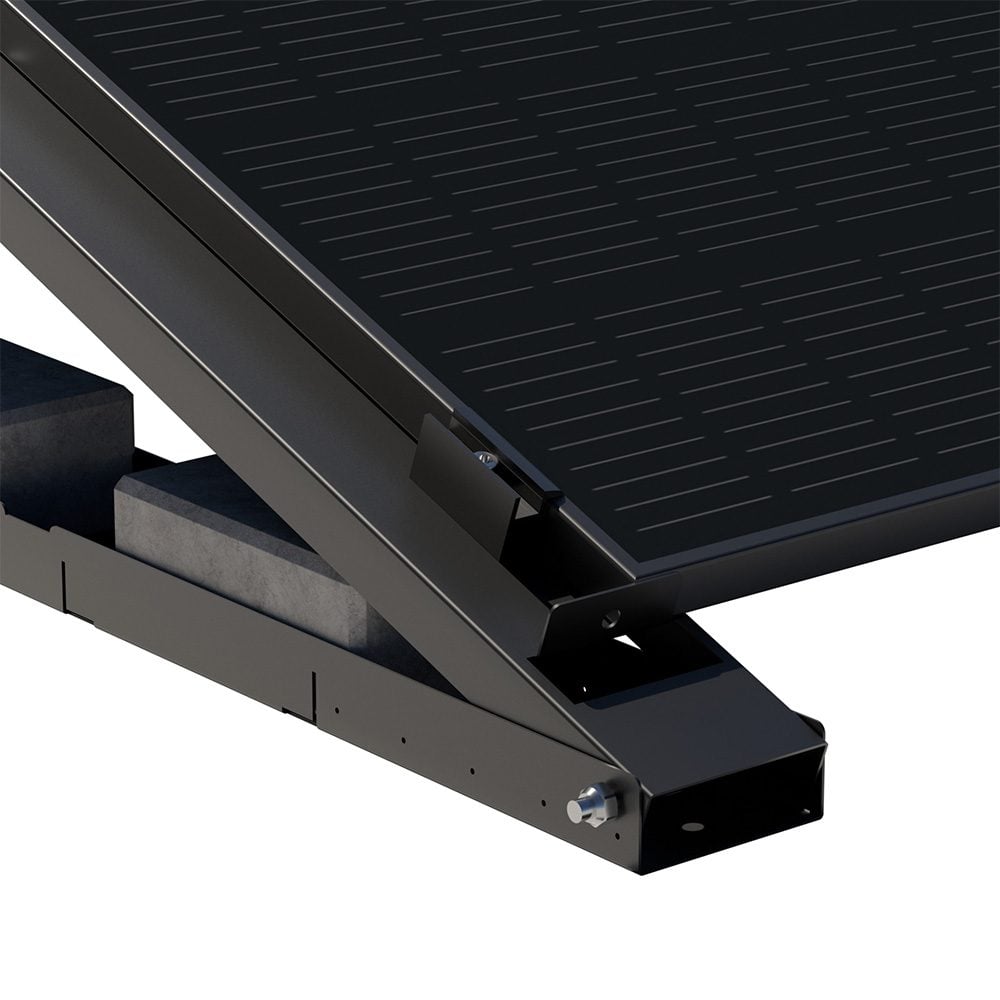

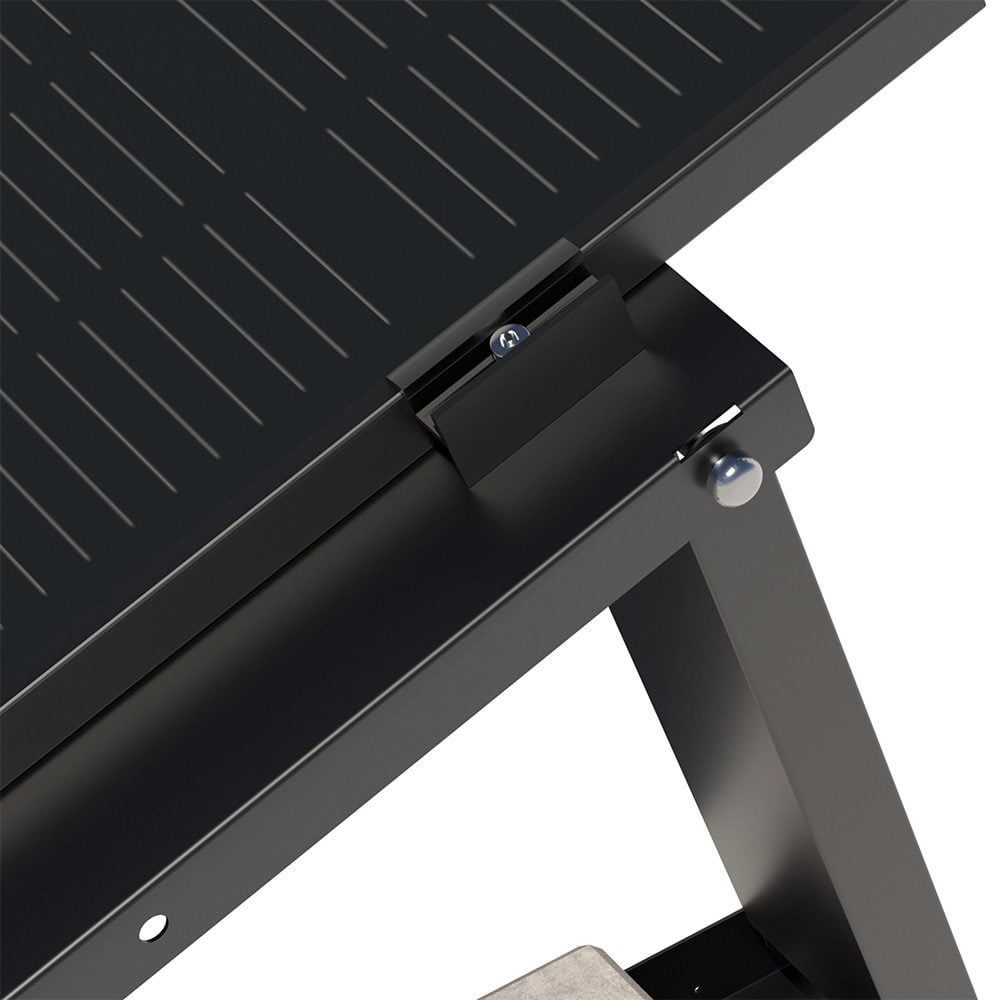

Die PV-Modulklemmen werden M8 Zylinderkopfschrauben in den eingebrachten Gewinden befestigt.
Bitte beachten: Die Zylinderkopf-Schraubenlänge muss immer 10 bis 15 mm länger als die Modulrahmenhöhe gewählt werden!
Beispiel: Bei einer Modul-Rahmenhöhe von 30 mm, bitte Zylinderkopfschrauben in 40 bis 45 mm Länge bestellen.
